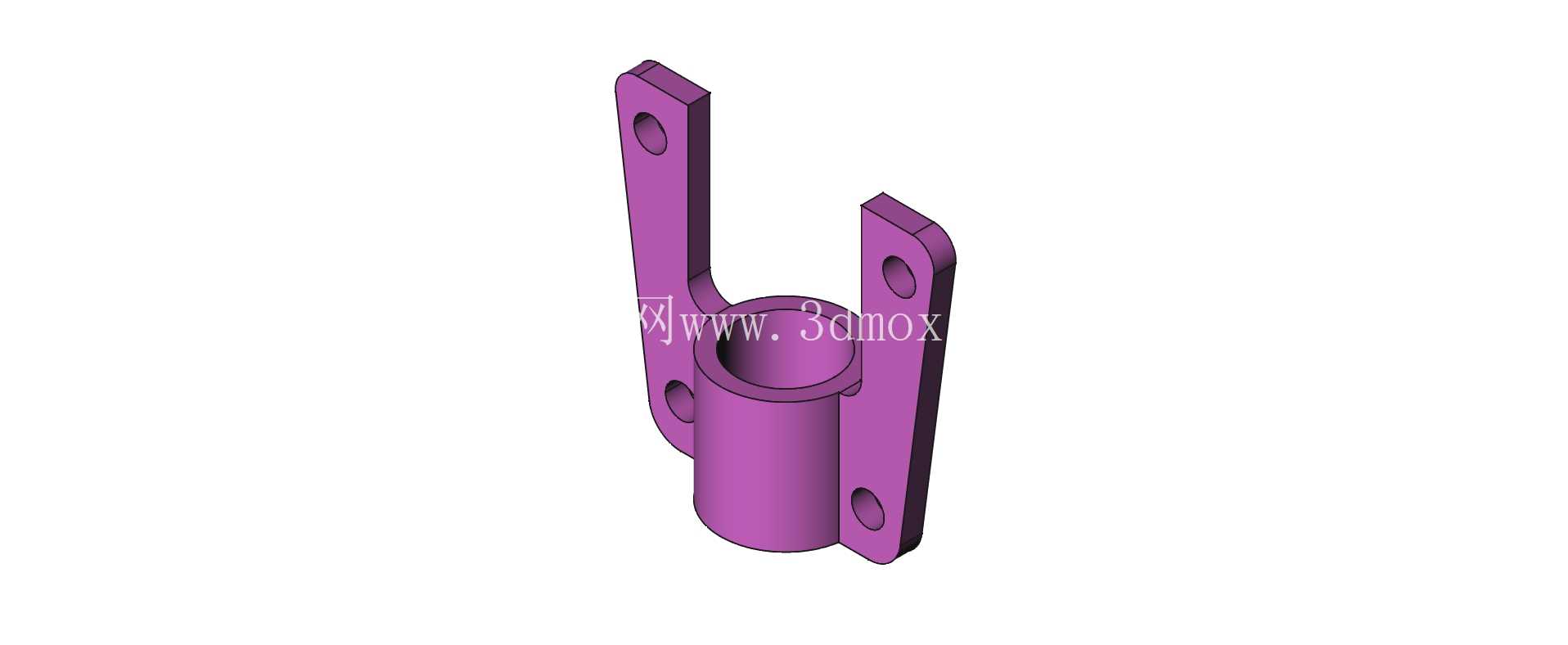

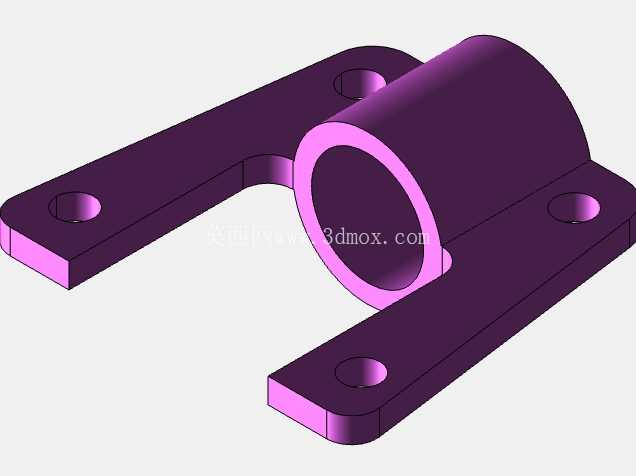

双立板铰接式连接固定支座结构

这类双立板带套筒的铰接支座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构里应用十分普遍，核心作用是作为转动副的承载基座，为铰接销轴提供稳定的安装定位，同时将连杆传递的动载荷均匀分散到安装基体上，避免局部应力集中造成结构变形。从实际使用场景来看，这类支座常被用在小型气动摆台的从动端连接、物料分拣机构的摆臂支撑、仓储设备的活动门铰接点位，相比单立板支座，双侧立板的结构能大幅抵消销轴工作时受到的径向弯矩，减少销轴单侧受力产生的弯曲变形，延长铰接副的磨损周期。

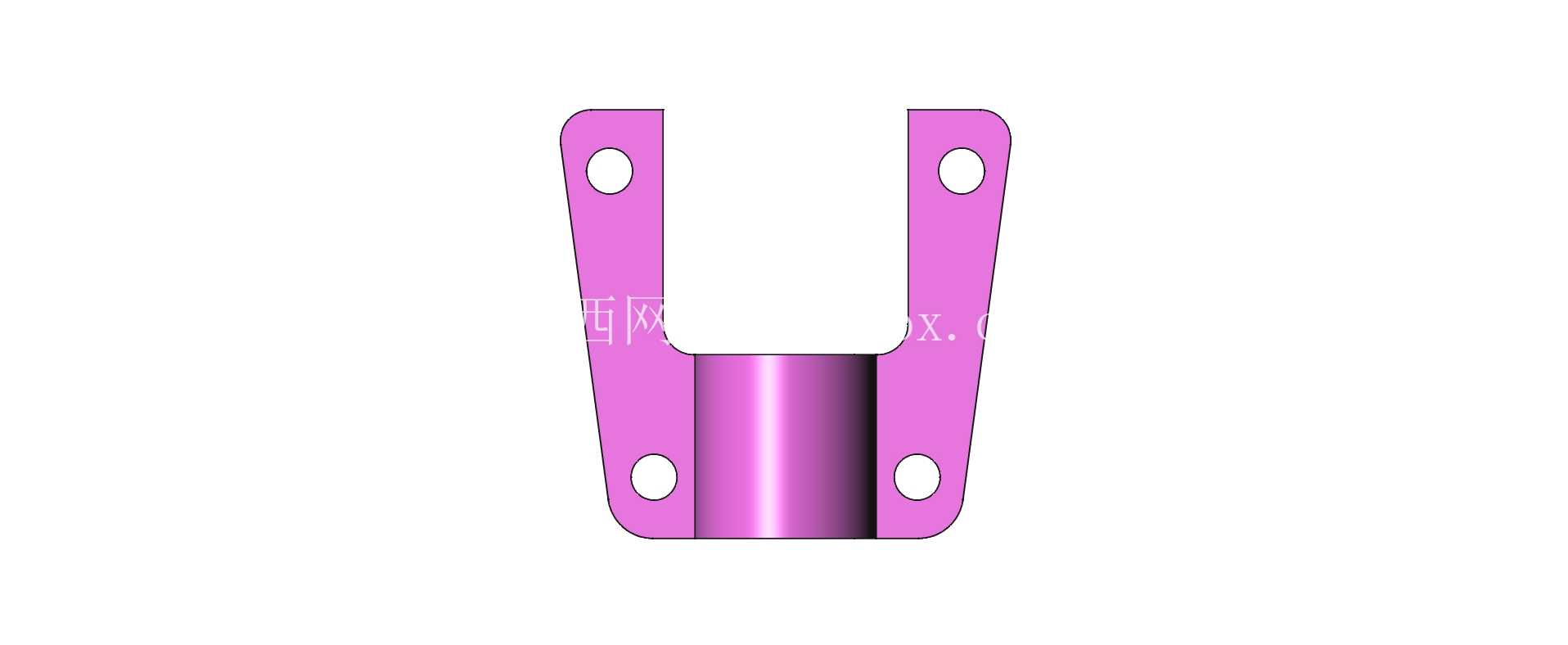

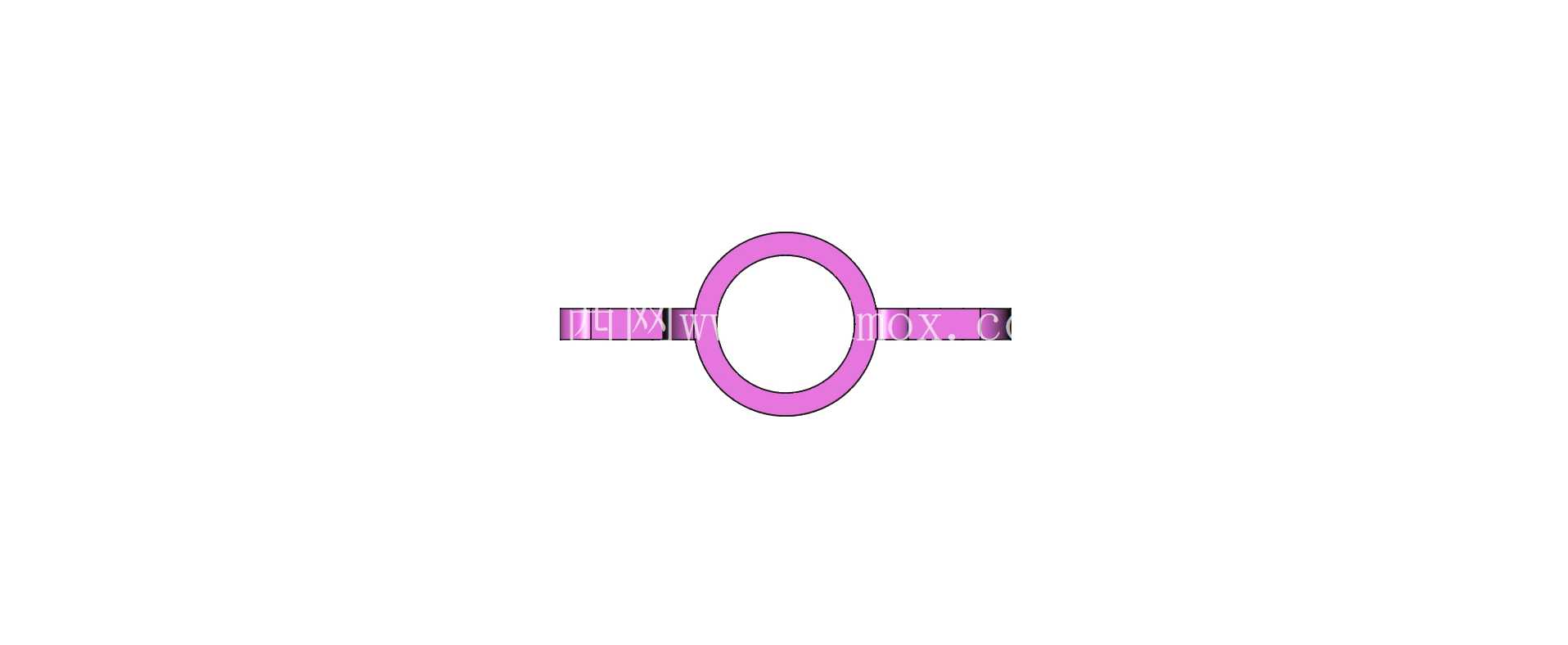

设计这类结构时，首先要匹配铰接销轴的直径公差，中间套筒的内孔需要按照H7的公差等级加工，保证和销轴的配合间隙控制在0.02-0.05mm之间，既不会因为间隙过大造成转动晃量，也不会因为间隙过小出现卡滞。两侧的立板和中间套筒采用一体化焊接或者整体铣削成型的工艺，立板上的安装孔采用对称排布，上下各设置一个通孔，孔位的同轴度公差需要控制在Φ0.03mm以内，安装时可以通过螺栓穿过孔位将支座固定在型材架或者钢板基座上，立板的厚度需要根据额定承载载荷计算，常规工况下8mm厚度的Q235钢板即可满足1000N径向载荷下的强度要求，不会出现立板外张变形的问题。

从安装边界来看，这类支座的底部不需要额外加工定位止口，依靠四个安装孔的螺栓预紧力即可完成固定，安装时需要保证套筒的轴线和连杆转动平面垂直，偏差角度不能超过0.5度，否则会造成连杆转动时出现别劲的情况，加速销轴和衬套的磨损。套筒的长度需要比两侧立板的内间距小1-2mm，避免套筒端面和连杆侧面发生摩擦，立板的外边缘做了R2的圆角处理，去除加工毛刺的同时也能避免安装时划伤操作人员。套筒的外圆和立板的连接处做了圆角过渡，减少应力集中，在承受冲击载荷时不会在焊缝连接处出现开裂问题。

实际选型时，需要先核算铰接点位的最大径向载荷和转动频率，如果是高频摆动的工况，还可以在套筒内孔镶嵌铜基石墨衬套，无需额外加注润滑油即可实现长期自润滑，减少维护频次。立板上的安装孔可以根据安装需求加工成沉孔或者通孔，采用内六角螺栓安装时沉孔深度需要覆盖螺栓头的高度，保证安装后螺栓头不突出立板表面，避免和运动的连杆发生干涉。这类结构的整体外形紧凑，不需要占用太大的安装空间，在空间受限的小型设备内部也能完成布置，相比带座外球面轴承的铰接结构，成本更低，结构更简单，适合低速轻载的转动副场景使用。建模时需要注意立板和套筒的结合面要完全贴合，不能出现缝隙，安装孔的位置要对称分布，保证安装后受力均匀，套筒的两端内孔可以做0.5mm的倒角，方便销轴装配时顺利导入，减少装配时的卡滞问题。
