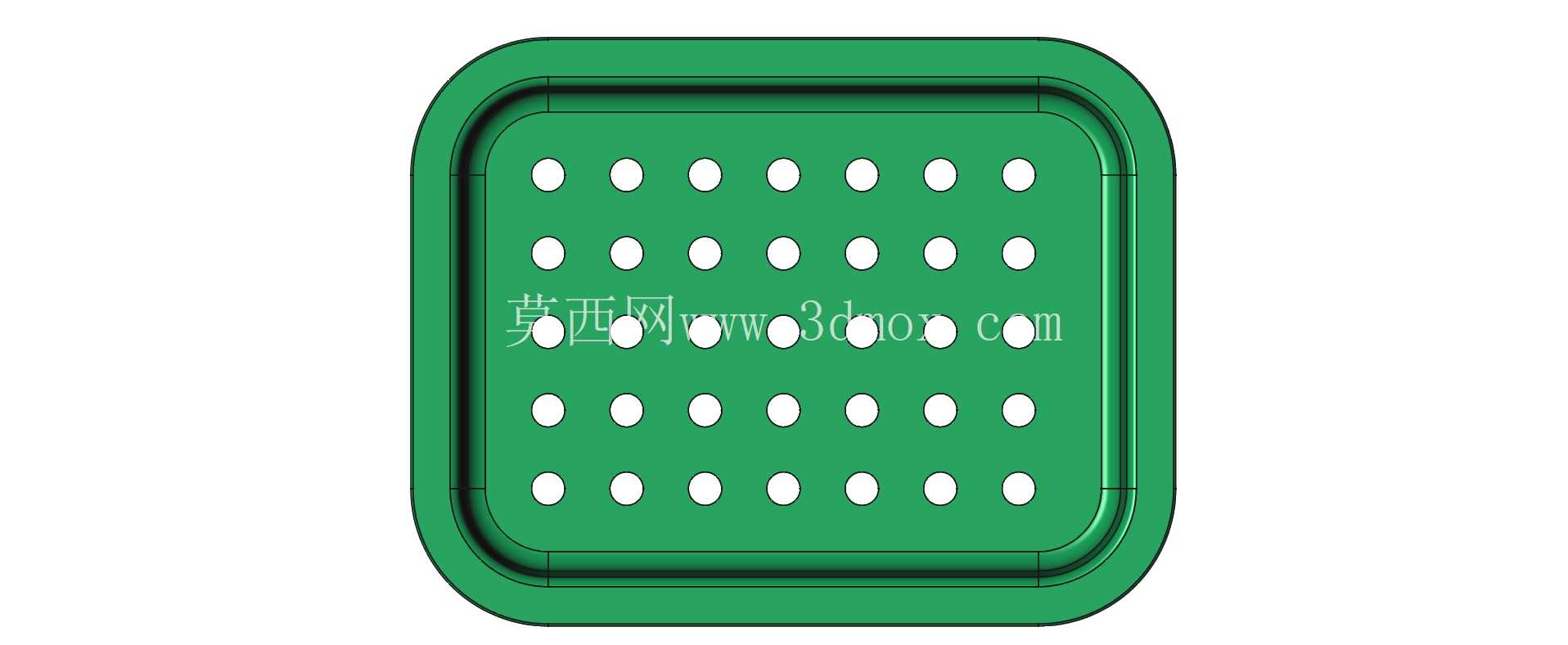

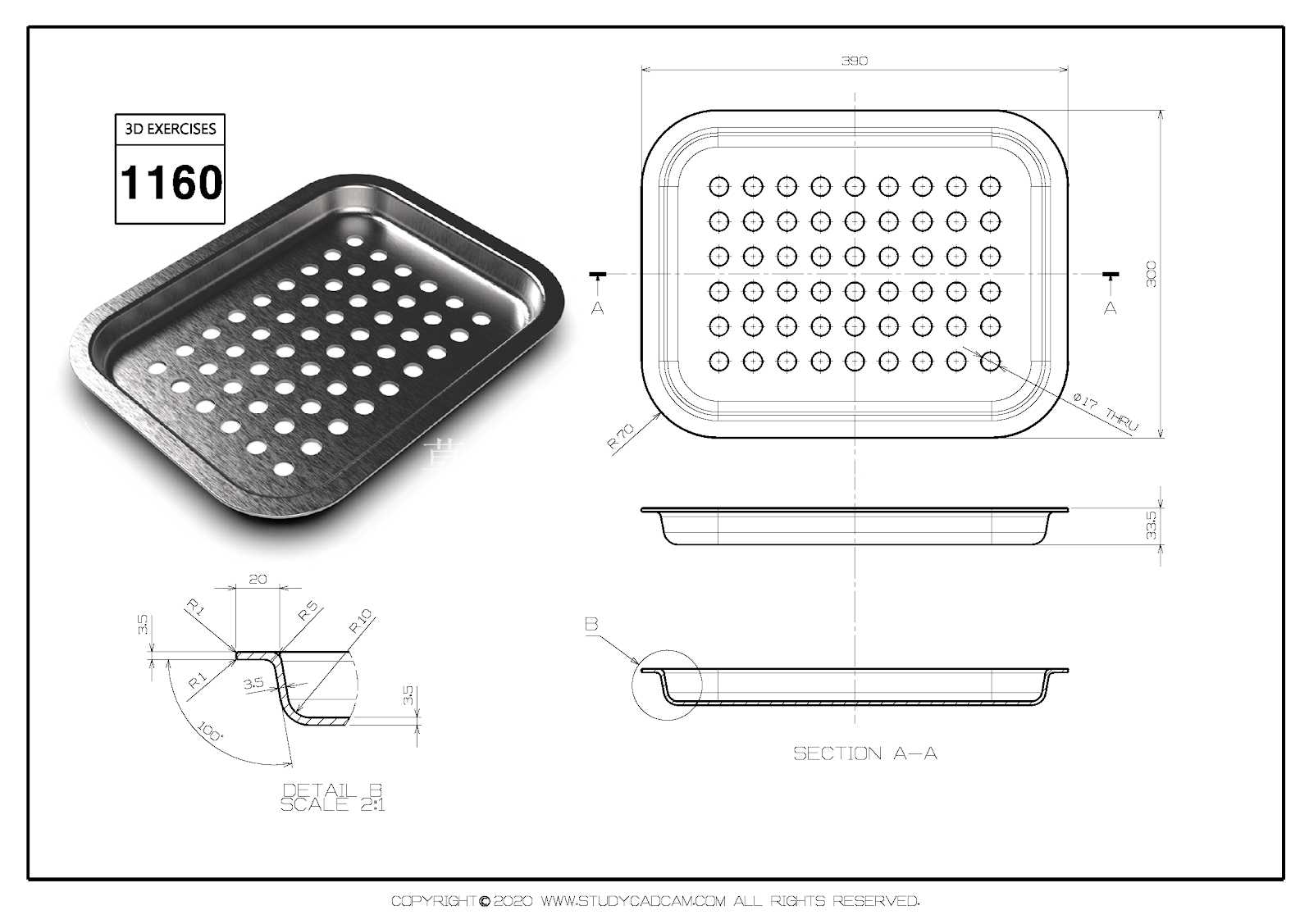

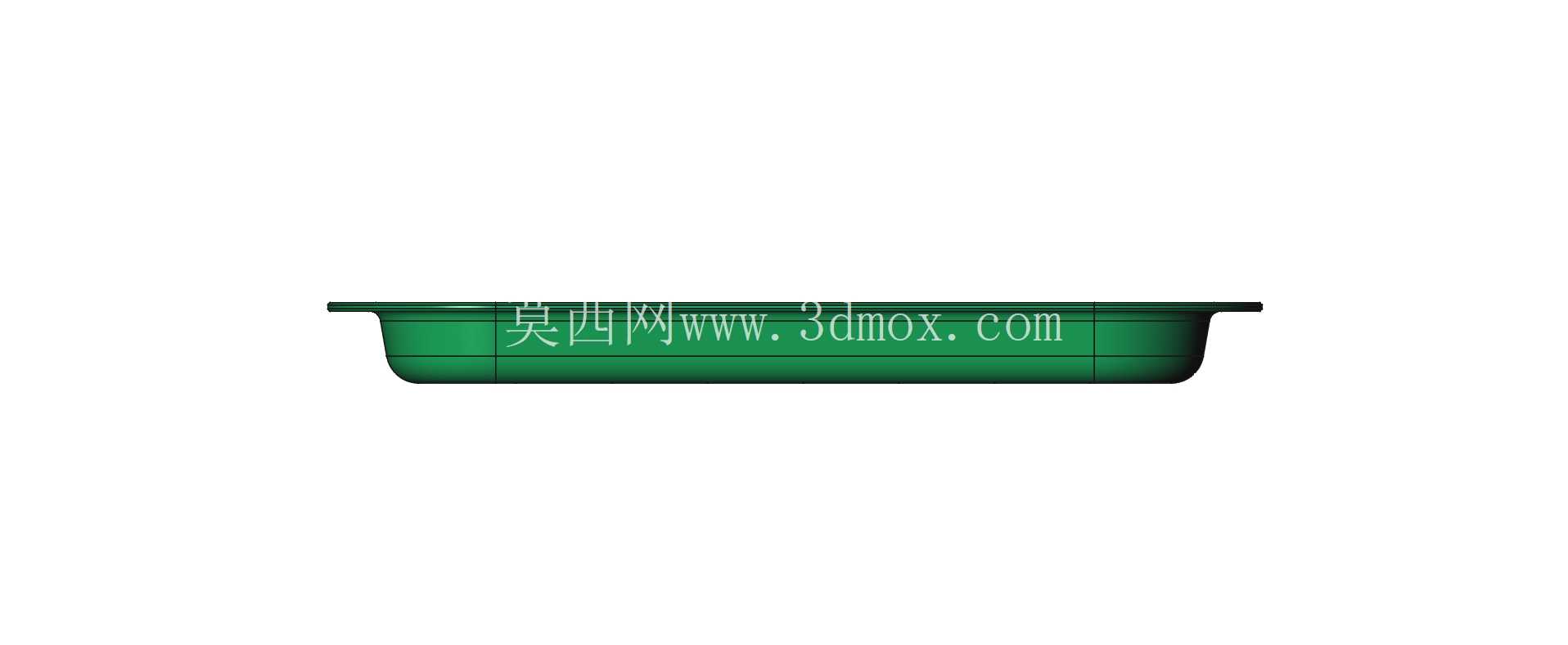

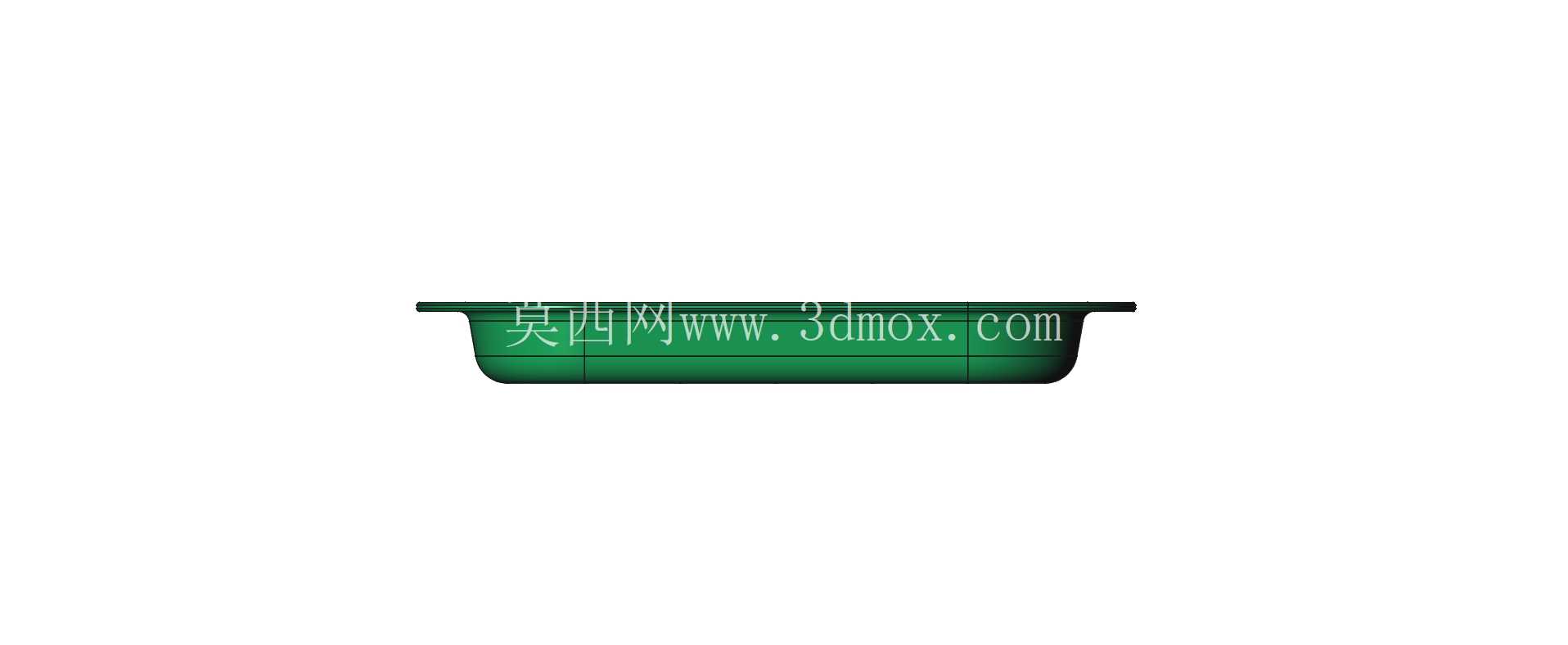

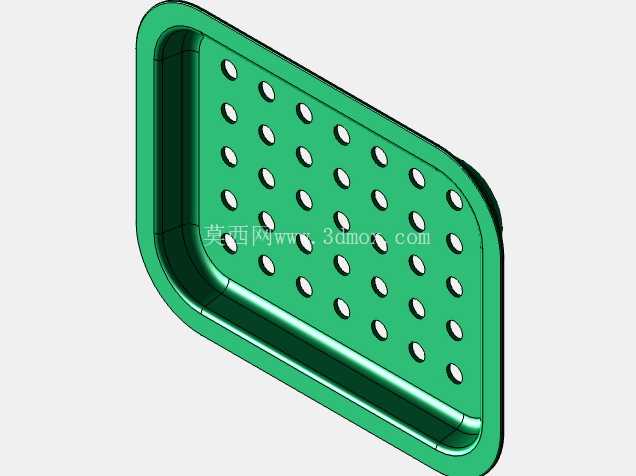

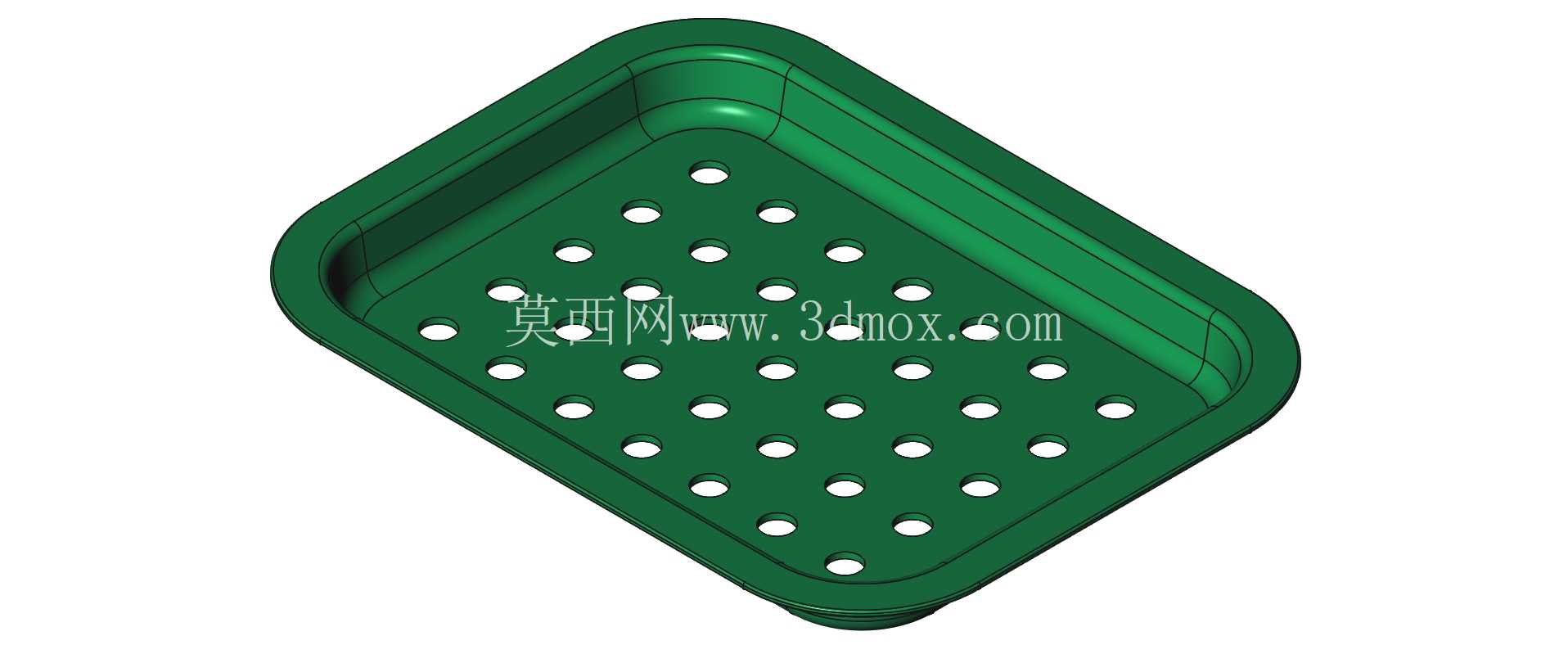

带圆角矩形多孔沥水收纳托盘结构设计

日常生产与民用场景里，这类带密集通孔的圆角矩形托盘，最常出现在物料清洗周转、小型零件沥干、实验室器具承托、餐饮后厨食材沥水这类环节，很多人容易把它和普通塑料托盘混淆，但从壁厚均匀性、翻边强化结构来看，这类金属冲压成型的托盘，在耐温、抗形变、承重稳定性上的表现，要远高于普通注塑类承托件。

从结构设计逻辑来看，首先是整体轮廓的圆角处理，没有采用直角矩形的构型，核心是规避直角位置的应力集中问题——不管是冲压加工过程中的板材拉伸成型，还是日常使用中频繁的搬运、堆叠、物料冲击，直角位置都是最容易出现开裂、形变的区域，采用大圆角过渡后，板材在冲压时的材料流动更均匀，不会出现直角处材料堆积减薄的问题，日常使用中磕碰边角也不会出现应力断裂的情况。盘体四周的翻边结构，一方面是提升整体的结构刚性，薄板材如果没有翻边强化，单靠平板结构很容易出现中部下凹形变，翻边相当于给整个盘体加了一圈加强筋，哪怕承托重量达到板材额定承重的80%，整体的形变量也能控制在1mm以内；另一方面翻边也能起到限位作用，多个同规格托盘堆叠时，上层托盘的翻边会卡在下层托盘的内沿，不会出现滑动错位的问题，周转运输时的稳定性更好。

盘面的密集通孔排布，不是随意的均匀阵列，首先孔位的间距是经过承重核算的，孔间距过小会降低盘面的整体结构强度，承托小零件时容易出现盘面下凹，孔间距过大则会影响沥水、漏屑的效率，实际排布时孔阵和盘边预留了足够的安全距离，避免最外侧的孔位距离翻边过近，导致翻边位置的结构强度下降；所有孔位都做了同向的毛刺处理，不会出现划手、刮伤承托物料的问题，孔边的微小圆角也能减少应力集中，避免频繁承重后孔位周边出现裂纹。

从安装和使用边界来看，这类托盘不需要额外的固定连接件，既可以单独作为周转承托件使用，也可以配套放置在对应的物料架、清洗槽、工作台台面上，盘体的外轮廓尺寸和常规的标准周转筐、清洗篮内胆尺寸匹配，不需要额外定制适配结构；盘体的深度设计也有讲究，深度过浅承托物料时容易滑落，深度过深则会导致沥下的液体、碎屑堆积在盘底不容易清理，实际深度控制在物料堆叠高度的1/5左右，既能保证物料不会滑出，也能让沥出的液体快速从孔位排出，不会在盘底积液。

很多设计新手在做这类结构的时候，容易忽略翻边的圆角过渡，直接做直角翻边，结果冲压成型时翻边位置出现拉裂，或者使用过程中翻边位置割手；还有的会把孔位一直排布到翻边根部，导致翻边和盘面的连接位置强度不足，放重物后直接从孔位处开裂。实际建模的时候要注意，盘体底部和侧壁的过渡圆角要和板材厚度匹配，圆角半径不小于板材厚度，避免冲压时出现材料拉伸过度的问题；孔位的排布要避开底部和侧壁的过渡区域，保证过渡区域是完整的板材面，以此强化整体的结构刚性。另外这类结构如果用于食品接触场景，还要注意表面处理的粗糙度，所有边角都要做钝化处理，避免残留污渍、滋生细菌，如果用于工业零件周转，表面可以做喷塑或者镀锌处理，提升防锈抗腐蚀的能力，适配车间里的切削液、油污等复杂使用环境。

在实际选型适配的时候，首先要确认使用场景的承重需求，如果是承托较重的金属零件，就要适当增加板材厚度，同时缩小孔位的间距，提升盘面的承重能力；如果是用于食材沥水、实验室器皿承托这类轻载场景，可以适当减小板材厚度，加大孔位提升沥水效率。另外盘体的外形尺寸要和配套的周转设备匹配，比如放置在清洗槽内的话，盘体的外沿尺寸要比清洗槽的内沿小2-5mm，方便取放，同时翻边的宽度要足够搭在清洗槽的边沿上，不会出现托盘滑落进槽内的问题。
