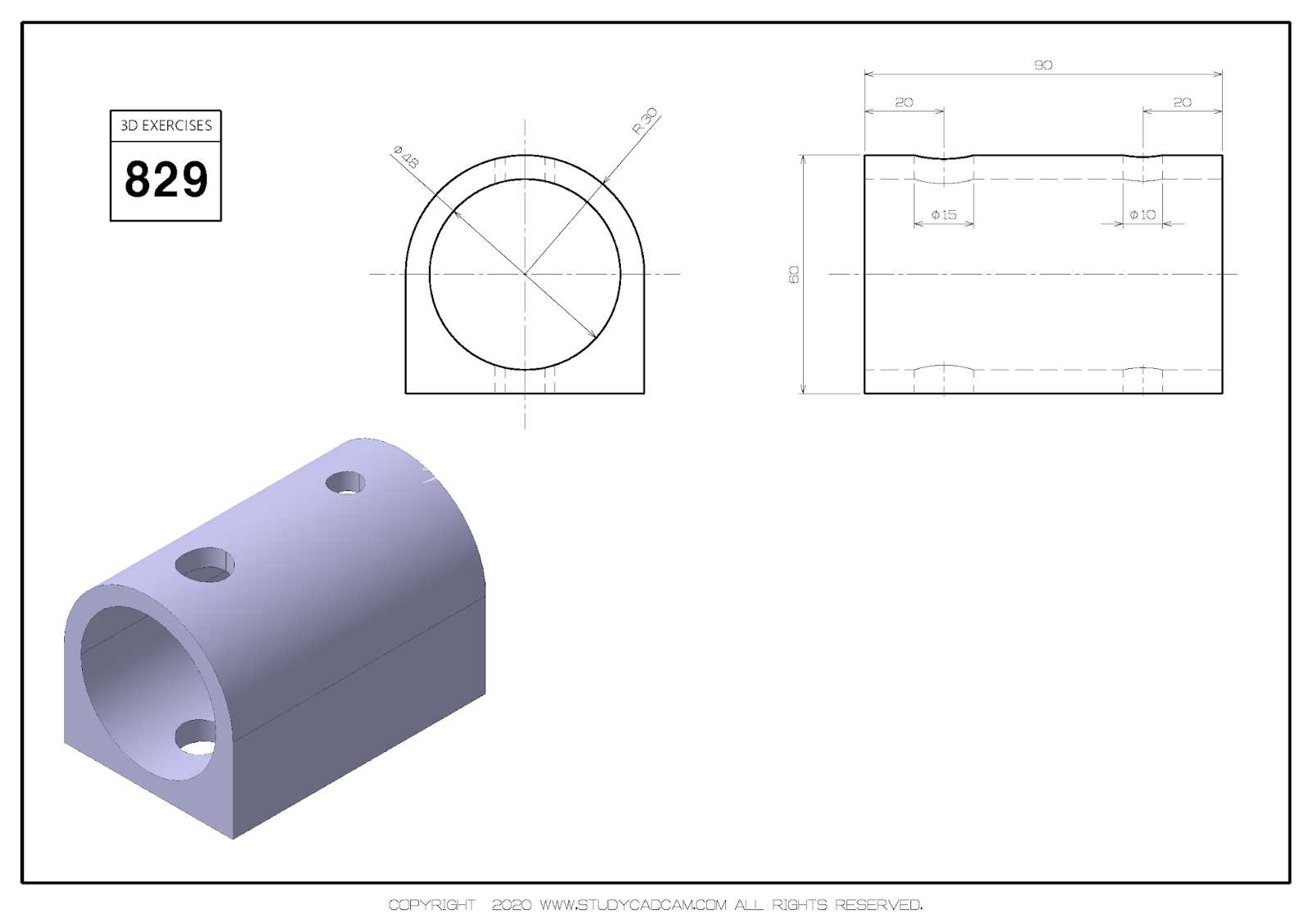

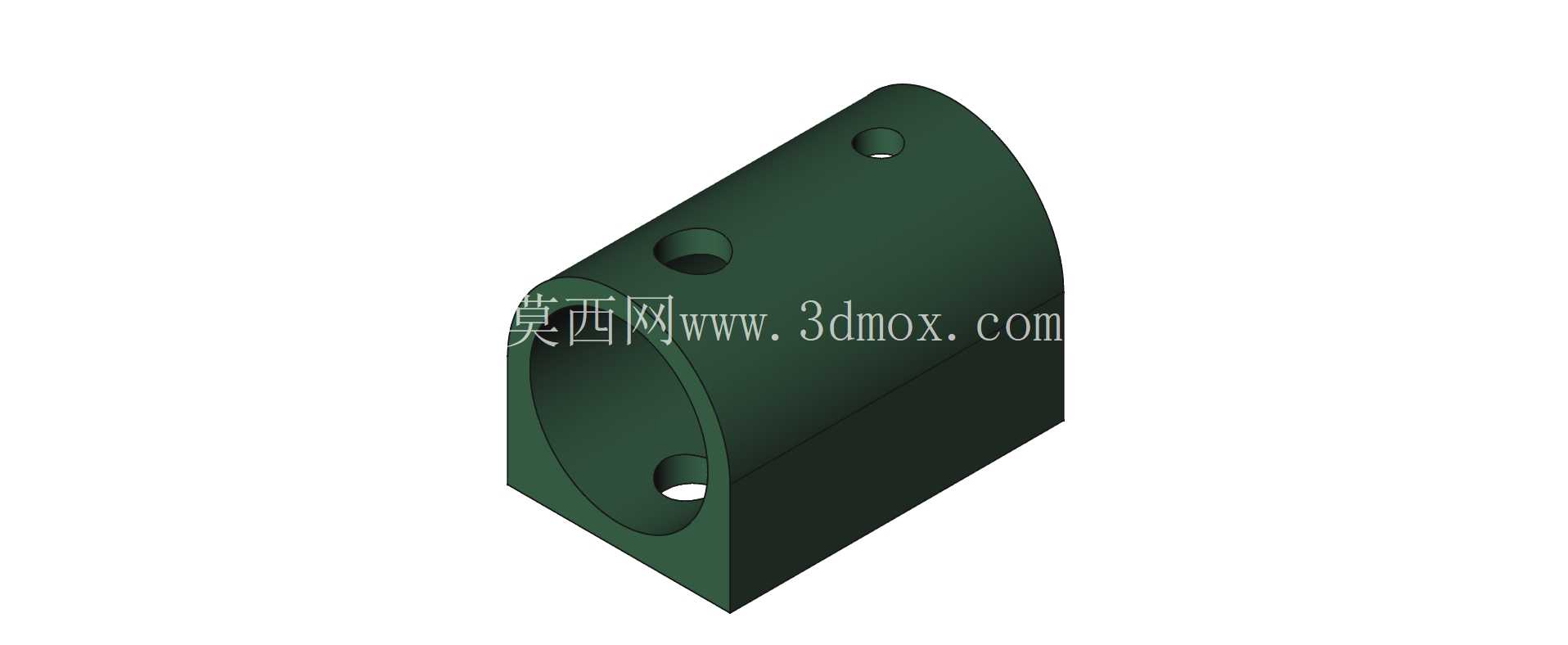

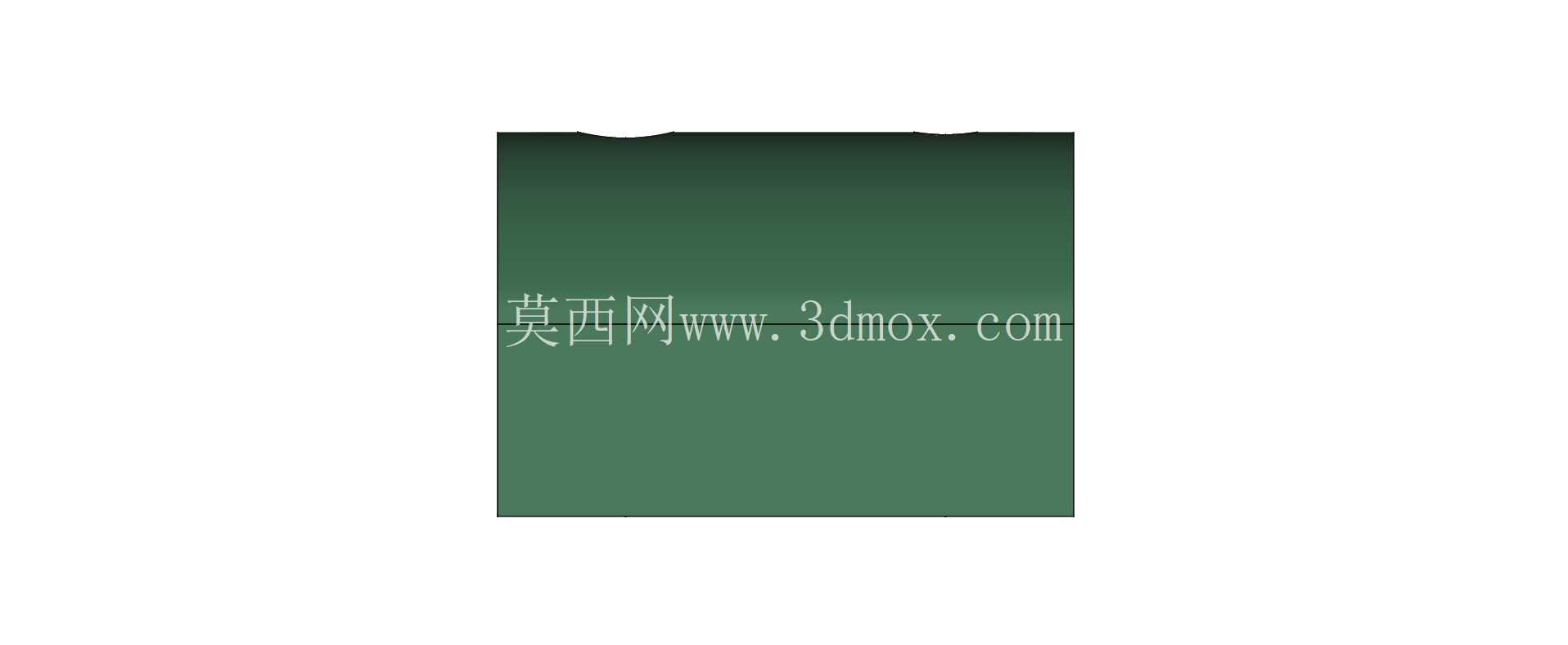

带安装孔弧形面筒状压铸结构件

　　该结构件属于压铸成型的筒类安装基座，日常多应用在小型流体管路配套、轻型执行机构的支撑定位场景中，也可作为小型气动元件的安装座使用，在轻工自动化生产线的辅助定位单元、小型实验台架的管路固定工位都能见到这类结构的身影。从实际使用角度看，这类部件核心作用是为穿设其中的轴类、管类零件提供径向支撑，同时通过本体上的安装孔完成与外部机架的固定，侧面预留的径向小孔可用于穿设紧定螺钉，或是作为润滑介质的注入通道，也可适配传感器的安装定位，实现对内部穿设部件的位置检测。

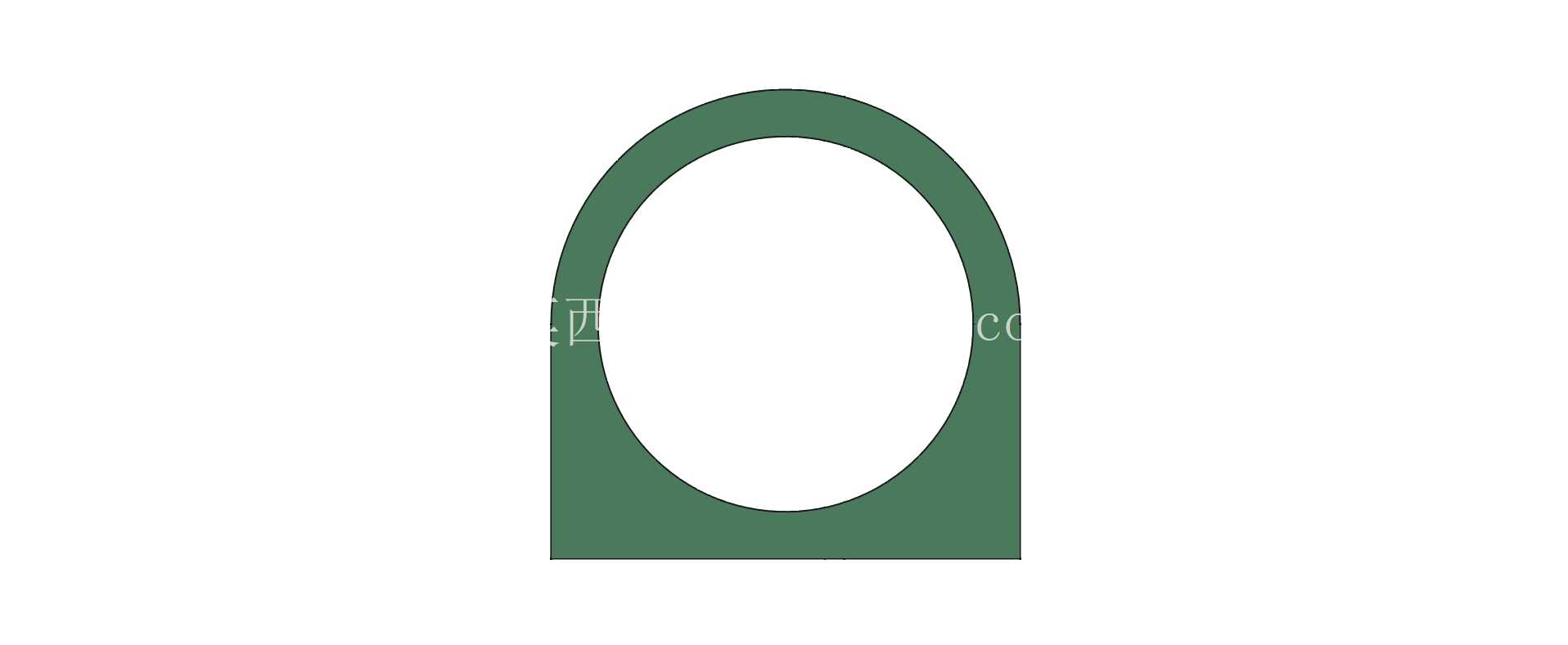

　　设计阶段首先要匹配内部穿设部件的外径公差，筒体内孔的圆柱度需要控制在合理范围，避免穿装后出现卡滞、同轴度偏差过大的问题；外轮廓一侧做弧形面处理，并非单纯的外观优化，而是为了适配安装位置的弧形贴合面，减少安装时的避让空间，在紧凑的设备内部布局中，这种弧形外壁能更好地贴合相邻部件的曲面轮廓，提升空间利用率。底部的平直切面是主要的安装定位基准，安装时该平面与机架安装面完全贴合，保证支撑的稳定性，避免筒体受径向力时出现偏转。

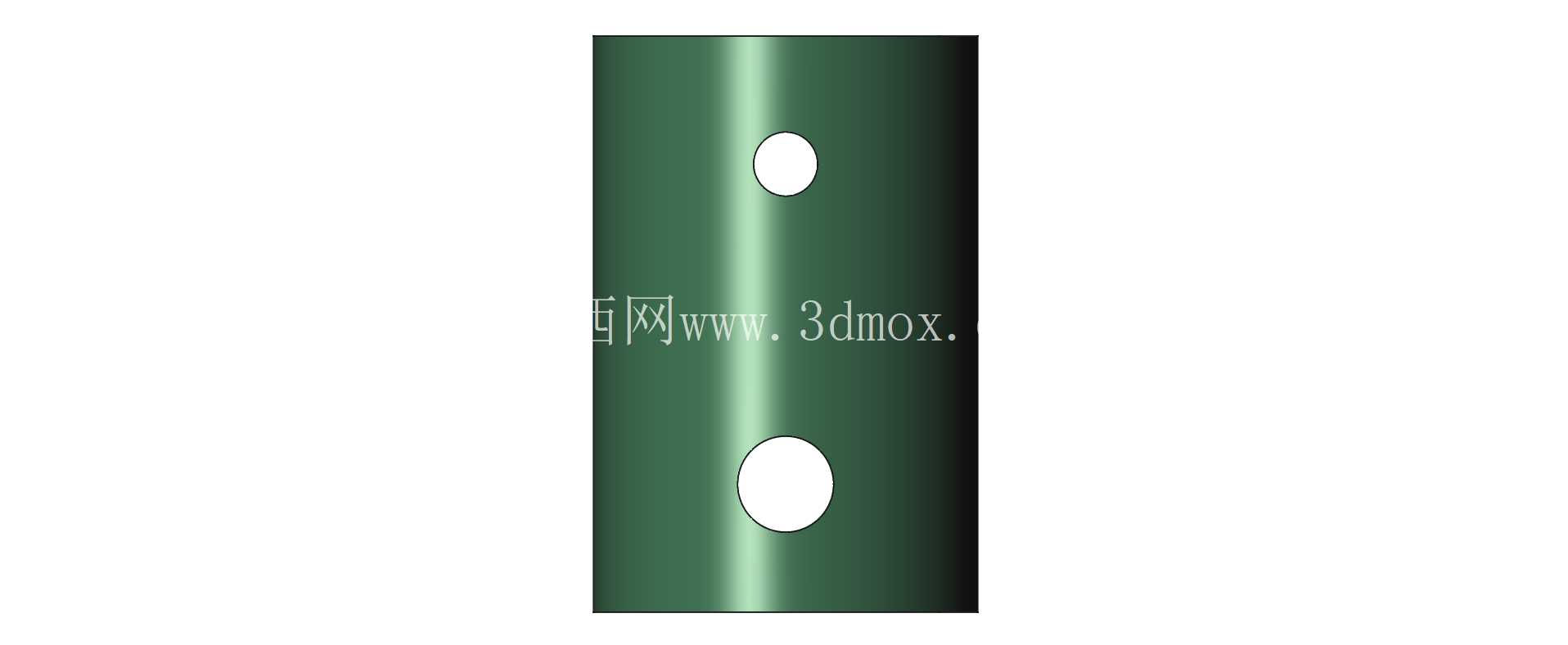

　　三个径向分布的小孔分别对应不同的功能位：靠近筒体端面的孔用于安装端盖固定螺钉，限制内部穿设部件的轴向窜动；筒身中部的孔用于紧定螺钉锁紧，防止内部轴管转动；靠近底部安装面的孔可作为定位销孔，在装配时先穿入定位销完成部件的初定位，再拧入紧固螺栓，能大幅提升装配效率，减少反复调整位置的工作量。建模过程中需要重点处理壁厚的均匀性，压铸成型工艺对壁厚变化较为敏感，若局部壁厚差过大，冷却过程中容易出现缩孔、翘曲等成型缺陷，因此整个筒体的壁厚保持一致，弧形面与平直安装面的过渡位置做了小圆角处理，既避免压铸时的应力集中，也能减少安装时的锐边划伤风险。安装边界方面，部件的轴向长度决定了其在机架上的轴向占用空间，弧形面的外轮廓半径限制了相邻部件的最小安装距离，底部安装孔的孔距需要匹配机架上的预设安装孔位，设计时孔位公差按照机械安装的通用公差等级设定，保证互换性。内孔的表面粗糙度需要满足穿设部件的滑动或固定需求，若作为滑动支撑使用，内孔粗糙度要控制在较低水平，减少部件运动时的磨损；若仅作为静态穿装通道，粗糙度要求可适当放宽，降低加工成本。

　　这类结构虽然外形简单，但在实际设备中承担着定位、支撑、连接的多重作用，设计时不能只关注外形的绘制，更要结合实际装配工艺、成型工艺、使用受力情况综合考量，比如筒壁厚度要满足径向受力的强度要求，避免锁紧螺钉时出现筒壁变形；安装孔的沉头深度要匹配螺栓头的高度，保证螺栓拧紧后不会突出安装面，干涉其他部件的运动。弧形外壁的弧度设计要完全匹配安装位的贴合面弧度，保证接触面积足够，减少工作时的振动传递，提升部件运行的稳定性。
