四耳带孔法兰式管路连接基座结构

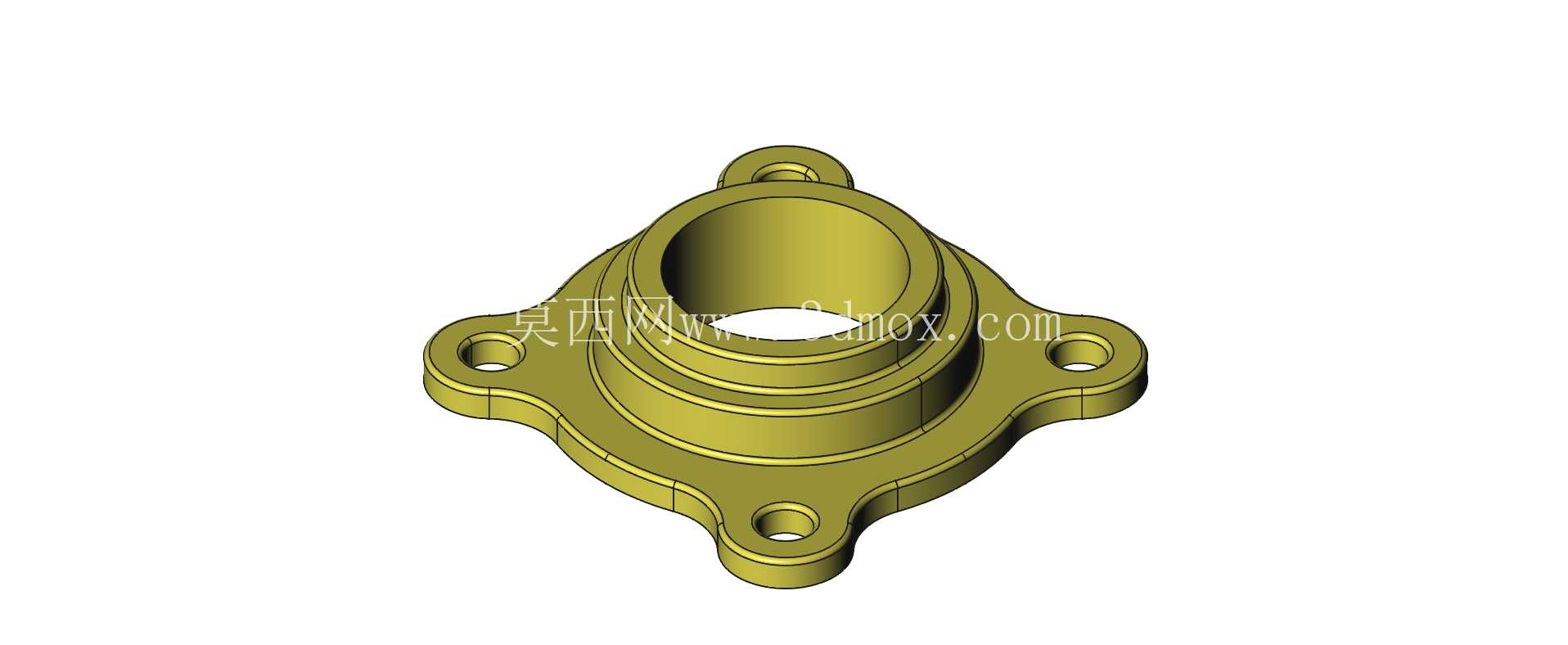

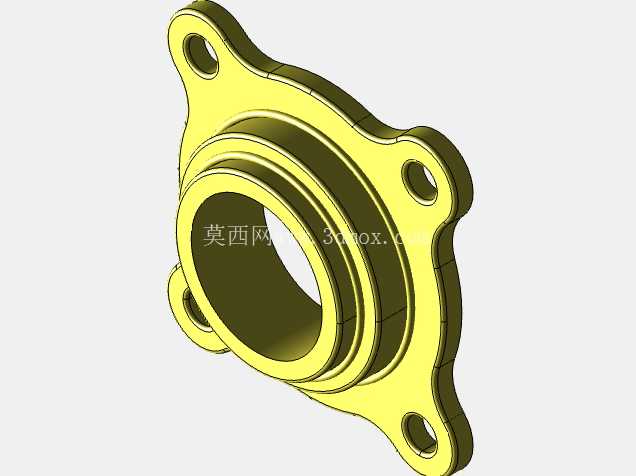

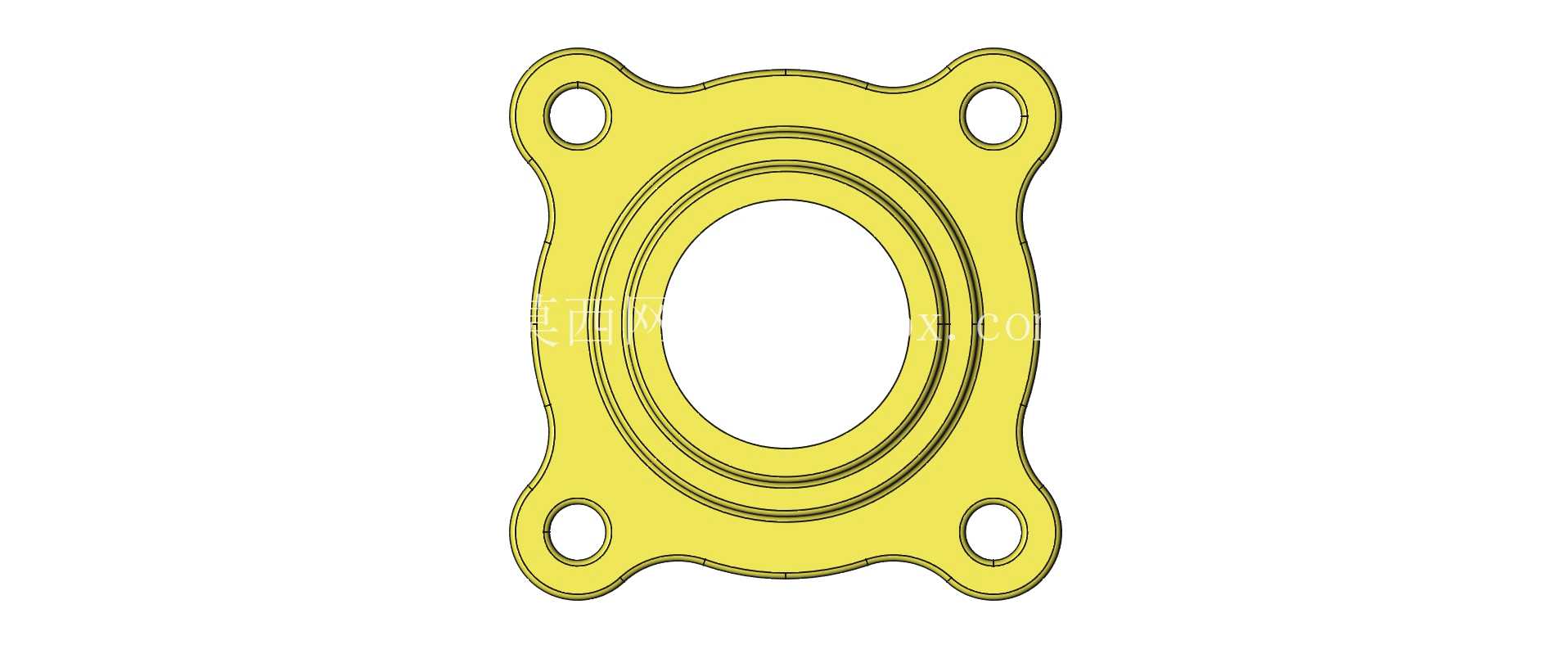

这类带四安装耳的法兰式基座，在低压流体输送回路、小型气动系统、润滑管路布设场景里十分常见，核心作用是实现不同通径管路的转接固定，同时兼顾密封面的定位压紧，避免管路运行过程中出现松脱、渗漏问题。从结构细节来看，主体采用阶梯式中空筒体设计，内壁做了逐级过渡的锥面与直段组合，既可以适配不同外径的插接管路，也能为密封圈预留安装槽位，减少流体在管路变径位置的紊流冲击，降低管路运行时的振动噪音。四个向外延伸的安装耳沿筒体周向均匀分布，每个耳片上都加工有同轴的通孔，安装时可以直接穿入螺栓固定在设备面板或者对应法兰端面上，四孔对称的布局能让压紧力均匀分布在密封接触面上，避免单侧受力导致的密封件偏磨、压溃问题。

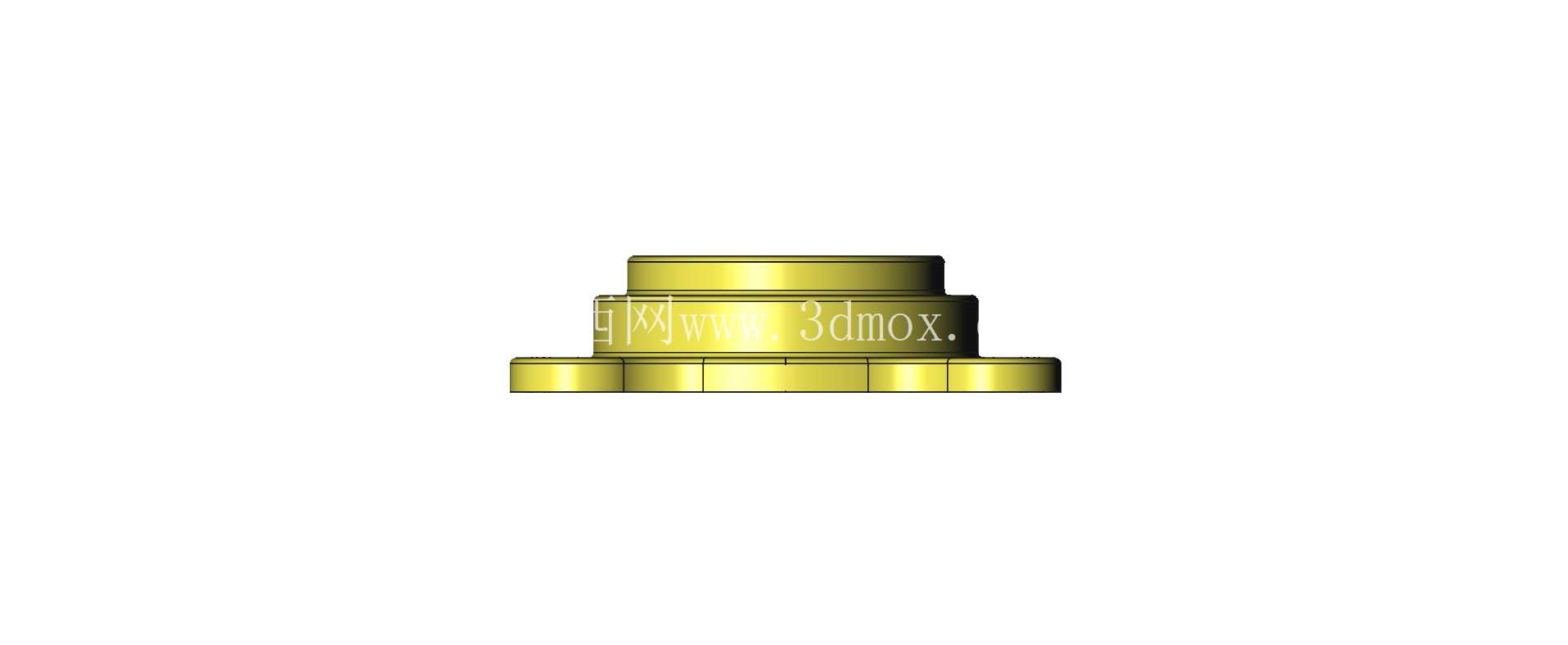

设计这类零件时，首先要匹配对应管路的通径要求，筒体内部的流道直径不能小于接入管路的最小通径，避免通流截面突变造成的压力损失；其次要核算安装耳的受力边界，耳片的厚度要满足螺栓预紧力下的抗弯强度要求，避免安装时耳片出现开裂变形，同时耳片上的通孔位置要和对接端的安装孔位完全同轴，孔边做了倒角处理，既方便安装时螺栓顺利穿入，也能消除孔边的应力集中，提升零件的抗疲劳性能。筒体外侧的阶梯凸缘除了起到加强筋的作用，还能在压装或者插接管路时提供定位台阶，保证管路插入深度一致，避免插接不到位导致的密封失效。

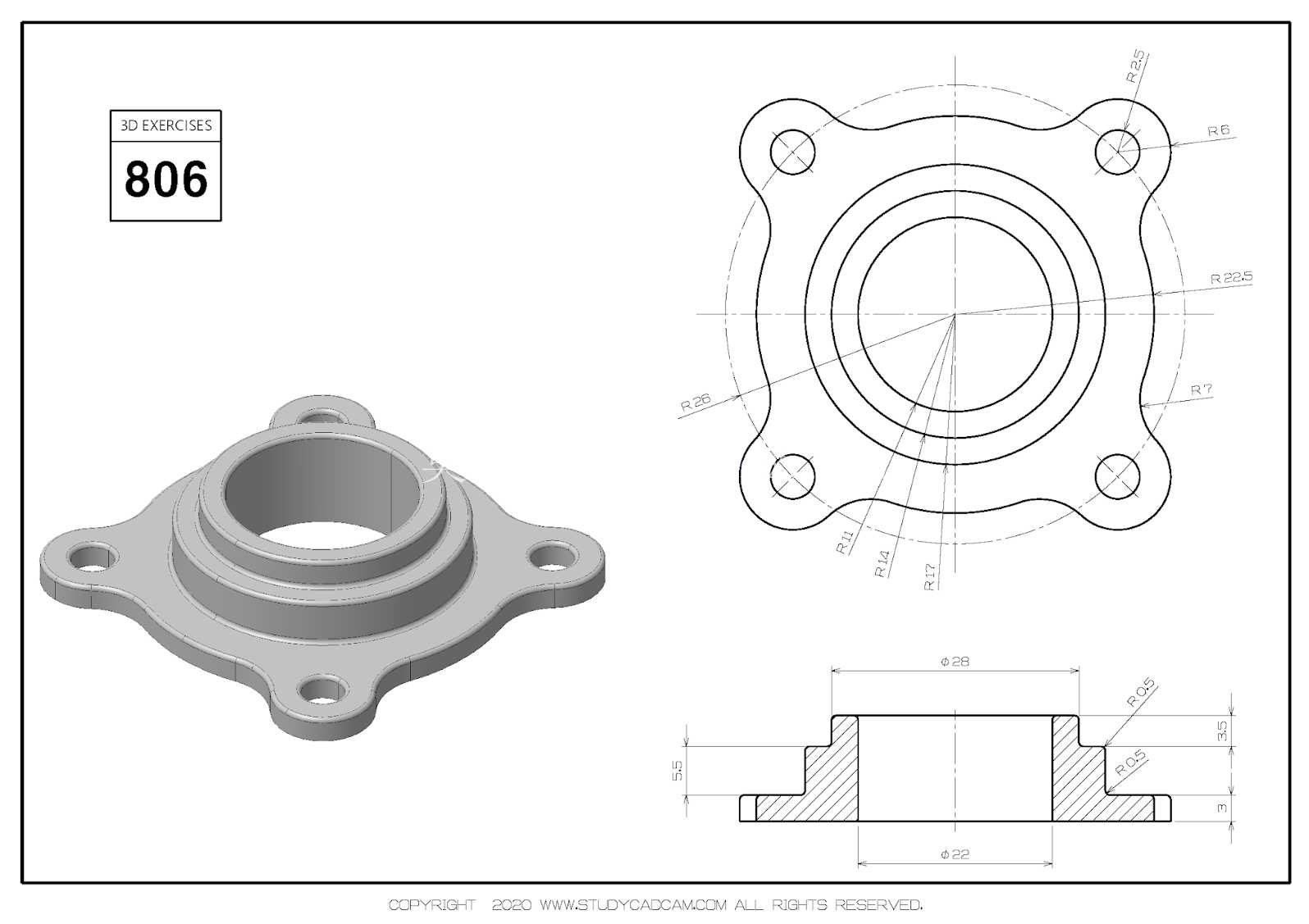

从安装边界来看，这类零件的整体外轮廓由中心筒体和四个安装耳构成，安装时需要预留的平面空间要覆盖四个耳片的最外端，筒体轴向的伸出长度要匹配对接管路的插接深度，安装面的平面度需要控制在合理范围内，避免安装后筒体出现倾斜，导致管路对接不同心。零件的压铸成型工艺也决定了结构设计的细节，所有转角位置都做了圆角过渡，避免压铸时出现充型不满、应力集中的问题，壁厚保持均匀一致，防止成型后出现缩孔、翘曲变形，保证密封面的平面度满足使用要求。

在实际设备应用中，这类基座常被用在小型液压站的油路引出端、气动控制回路的管路转接位置、小型水泵的进出水口连接部位，相比传统的平板法兰，这种一体化压铸的结构减少了拼接焊缝，降低了渗漏风险，同时四个安装耳的设计不需要在筒体周围预留过大的安装空间，适合在设备内部布局紧凑的位置使用。零件的中空流道内壁做了光滑过渡处理，没有明显的台阶棱角，能减少流体流经时的阻力，也不容易残留介质杂质，在输送润滑油脂、低压空气、冷却水等介质时都能稳定工作。设计建模过程中，需要重点保证四个安装孔的位置度公差，以及筒体端面和安装面的平行度要求，这些形位公差直接影响后续安装的密封性和管路对接的同轴度，如果公差超差，安装后会出现管路别劲、密封件压缩量不均的问题，长期运行容易出现渗漏甚至管路断裂的故障。此外，筒体外侧的阶梯结构还可以适配不同规格的管夹或者快接接头，拓展了零件的适用场景，不需要额外加工转接件就能实现多种连接方式的切换，在非标设备的管路改造、小型量产设备的流体系统设计中都有很高的实用价值。
