立式带孔安装支座压铸成型结构件

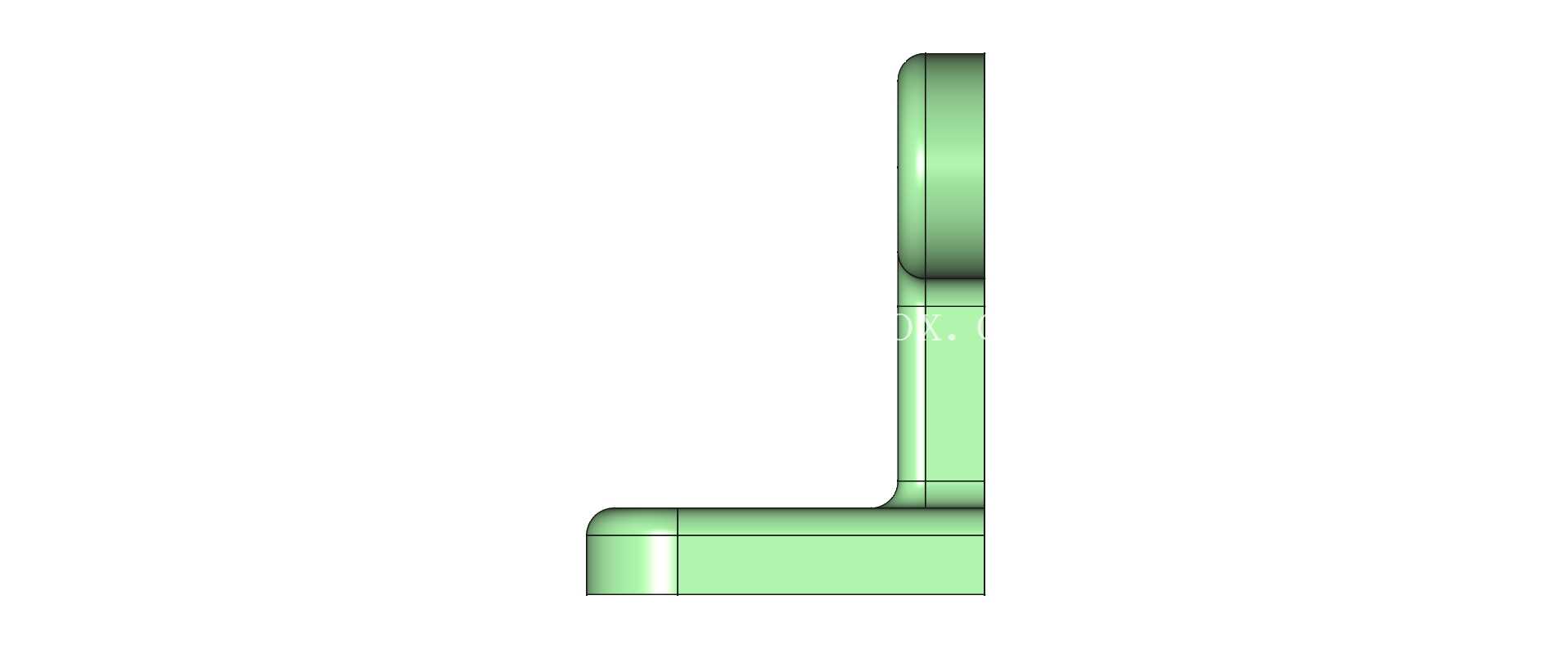

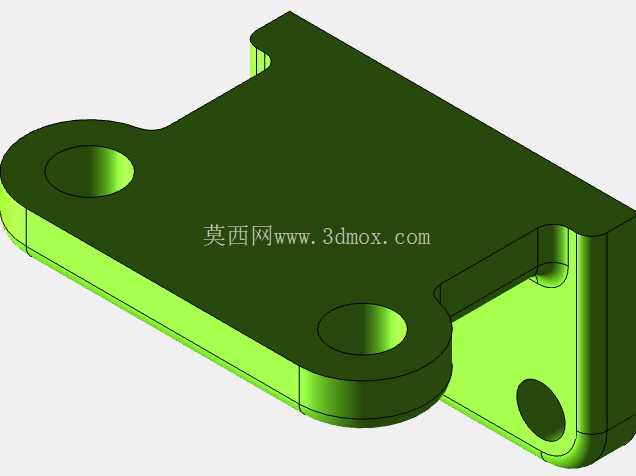

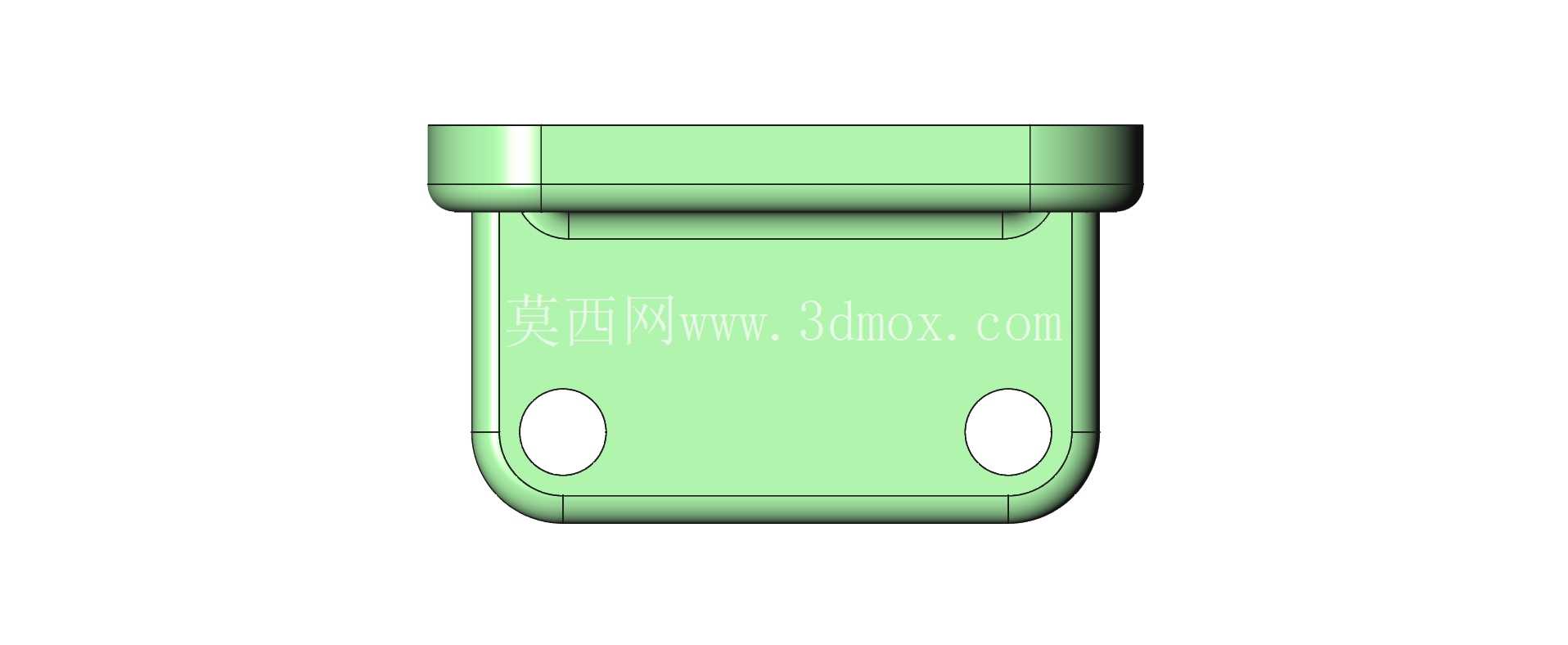

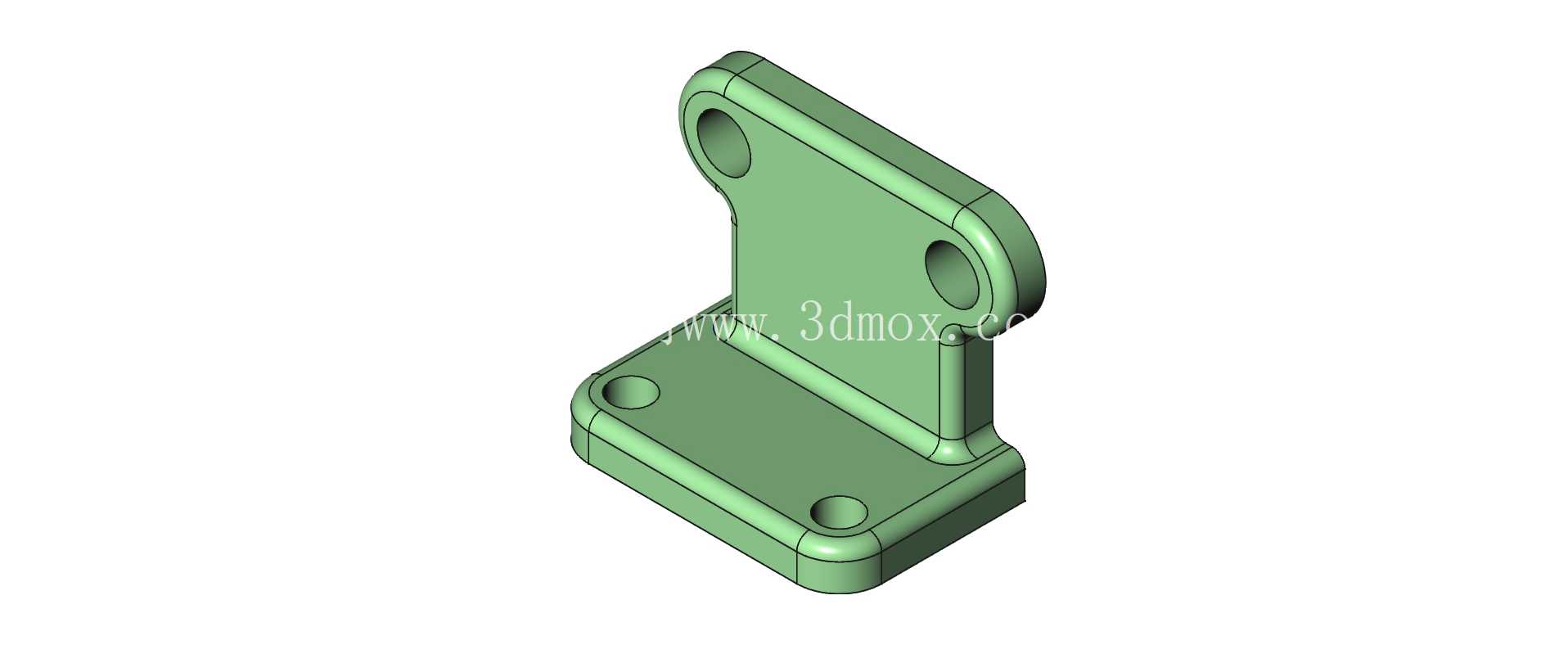

　　该类L型立式支撑构件常见于小型自动化生产线的工位旁侧安装场景，也可作为轻工设备内部的辅助支撑单元使用，承担小型气动元件、检测传感器、走线导槽的承载固定功能，在小型包装设备、电子元件组装设备的内部机架上应用较多，可替代部分焊接式角座，减少现场焊接的变形校正工作量。从结构设计来看，底部为矩形安装底板，底板上设置两个沉头安装孔，孔位深度适配常用的内六角圆柱头螺钉安装，沉孔边缘做了圆角过渡，避免压铸成型后应力集中导致的开裂问题，底板与立板的衔接处设置了三角形加强筋结构，筋板厚度与主体壁厚保持均匀，符合压铸工艺的壁厚均匀性要求，避免成型过程中出现缩孔、冷隔缺陷。

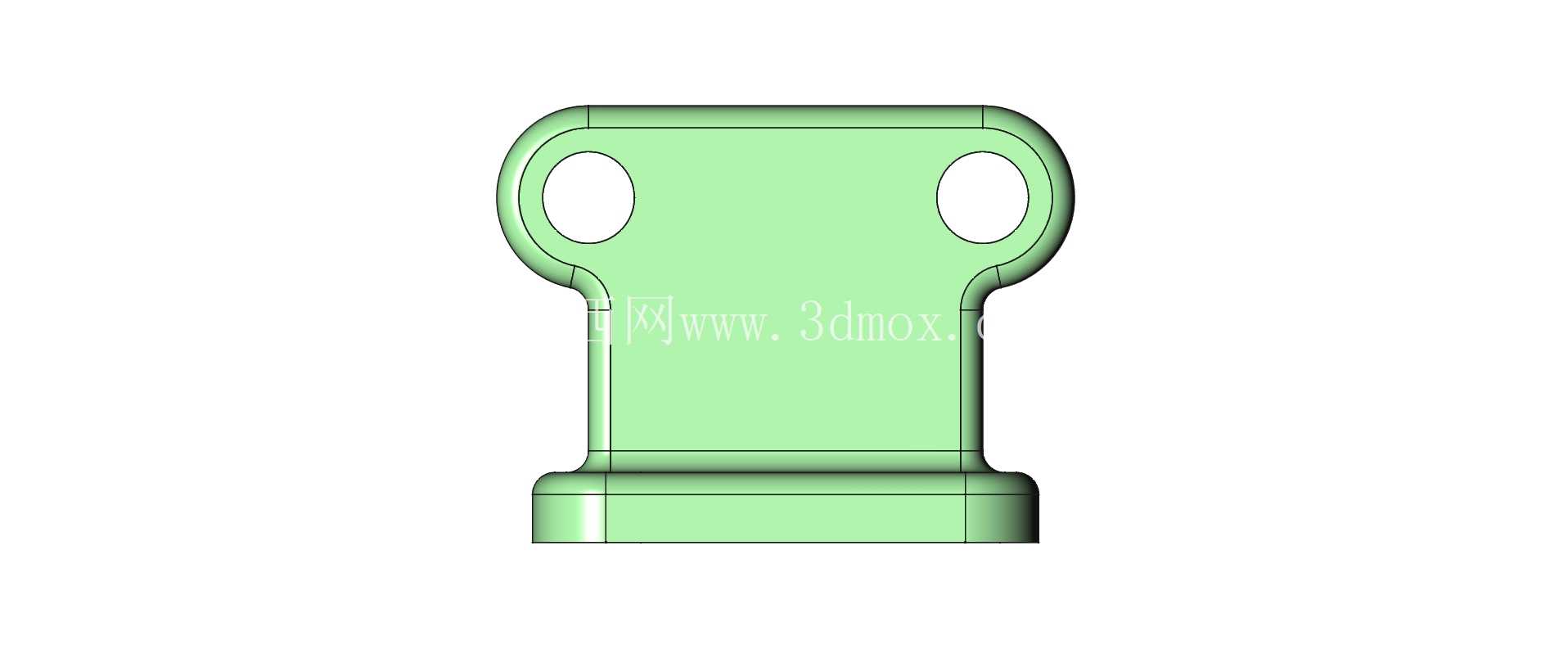

　　立板部分为带圆弧过渡的板状结构，上部设置两个同轴的铰接安装孔，孔的内径尺寸适配常用的小直径销轴，可用于铰接小型摆臂、连杆类构件，孔的端面做了凸台加厚处理，提升铰接部位的耐磨性能与结构强度，避免长期铰接转动后出现孔口变形。整体外形的安装边界方面，底板的长宽尺寸适配常规的20系列铝型材安装槽距，可直接固定在铝型材机架的表面，不需要额外加工转接板，立板的高度尺寸控制在小型设备内部安装的常用空间范围内，不会与周边的运动构件产生干涉。设计过程中优先考虑了压铸工艺的成型需求，所有外边缘均设置了合适的脱模斜度，转角处全部采用圆角过渡，没有尖锐的直角结构，既方便压铸模具的加工与脱模，也能减少零件在使用过程中因应力集中产生的断裂风险。

　　铰接孔与安装孔的位置度公差控制在合理范围内，能够满足常规小型构件的安装精度要求，不需要后续二次机加工即可直接使用，适合批量压铸生产，降低单件的制造成本。在实际设备装配中，该构件可作为小型摆动机构的固定基座，立板上部的铰接孔用于连接摆杆，底板通过螺钉固定在设备机架上，加强筋结构可承受摆杆运动过程中产生的侧向弯矩，避免立板与底板衔接处出现断裂。立板侧面的平面可作为传感器的安装基准面，直接粘贴或螺纹固定小型光电传感器，不需要额外增加安装支架，减少设备的装配零件数量。

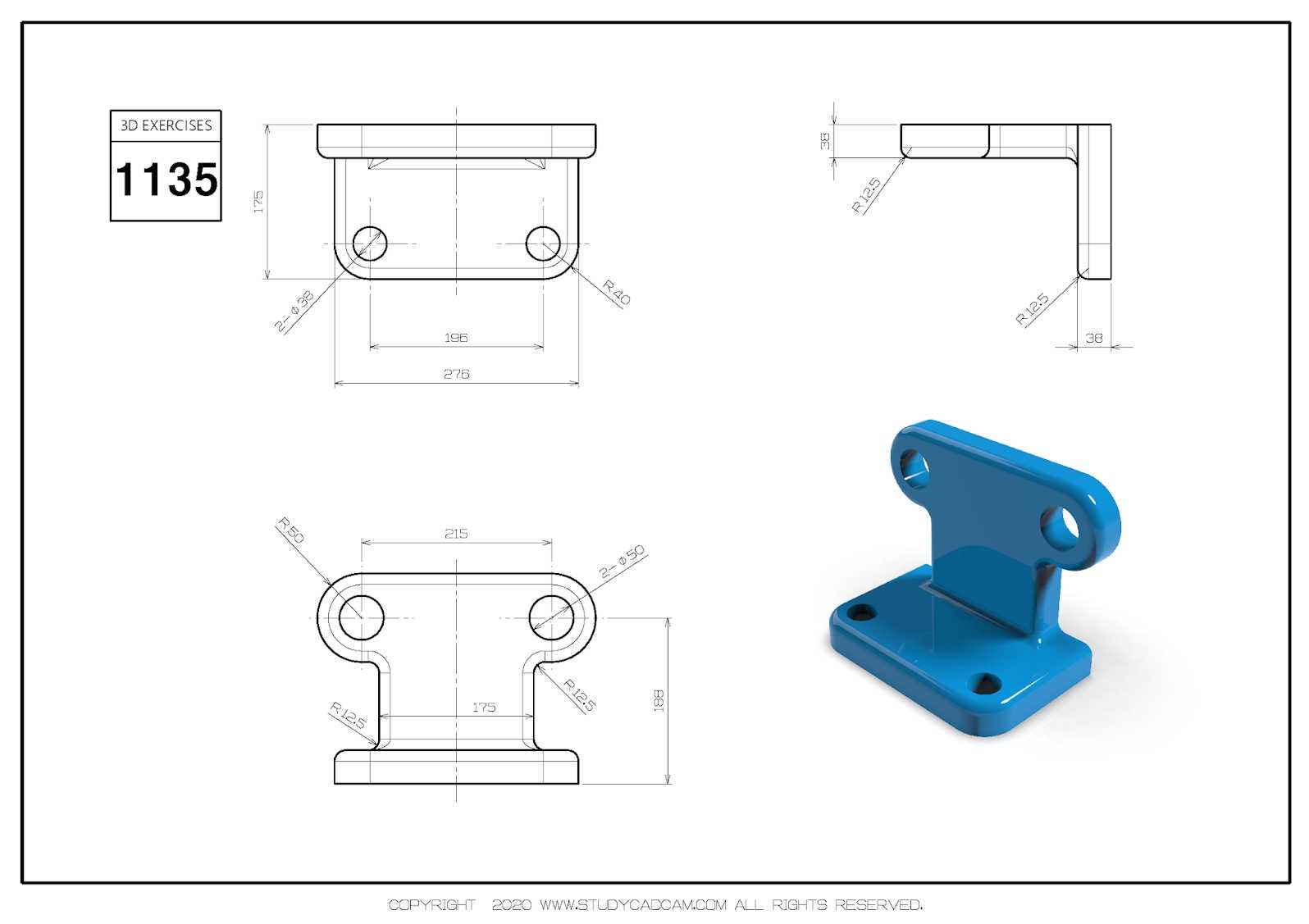

　　从建模逻辑来看，该零件采用基础特征叠加的方式构建，首先拉伸生成底板与立板的基础轮廓，再通过拉伸切除生成各个安装孔与铰接孔，随后添加加强筋结构，最后对所有边缘进行圆角处理，建模过程中严格控制壁厚的均匀性，所有壁厚保持一致，符合压铸零件的设计规范，避免出现壁厚突变导致的成型缺陷。零件的各个安装孔的中心距均按照常用的安装模数设置，可与市面上常见的标准气动元件、小型传动构件直接适配，不需要单独定制配套零件，降低设备的整体装配成本。在设备维护过程中，该类压铸支座属于易更换的结构件，出现磨损或损坏时可直接拆卸更换，不需要对机架进行修改，缩短设备的停机维护时间。
