带侧接口圆柱形承压壳体结构设计

项目分类:通用五金配件 发布时间:2026-07-14 ID:1199129

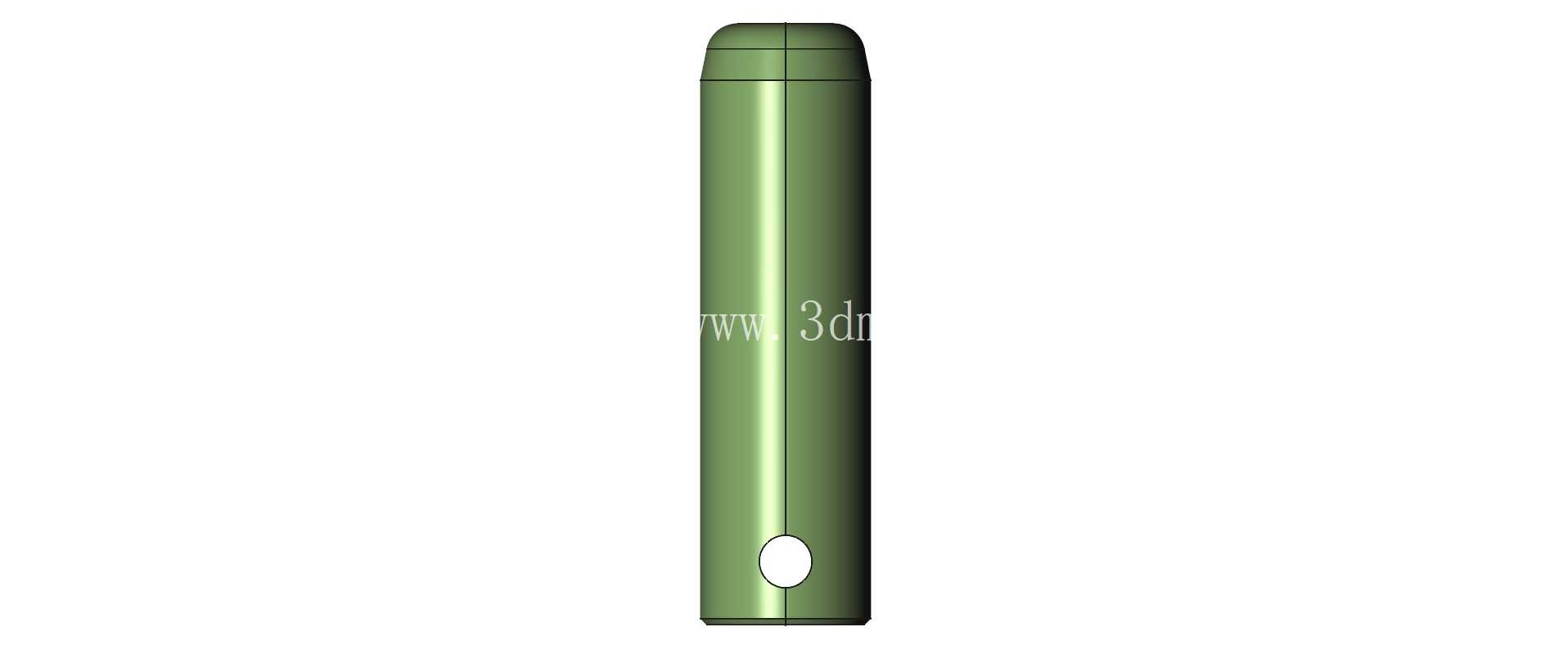

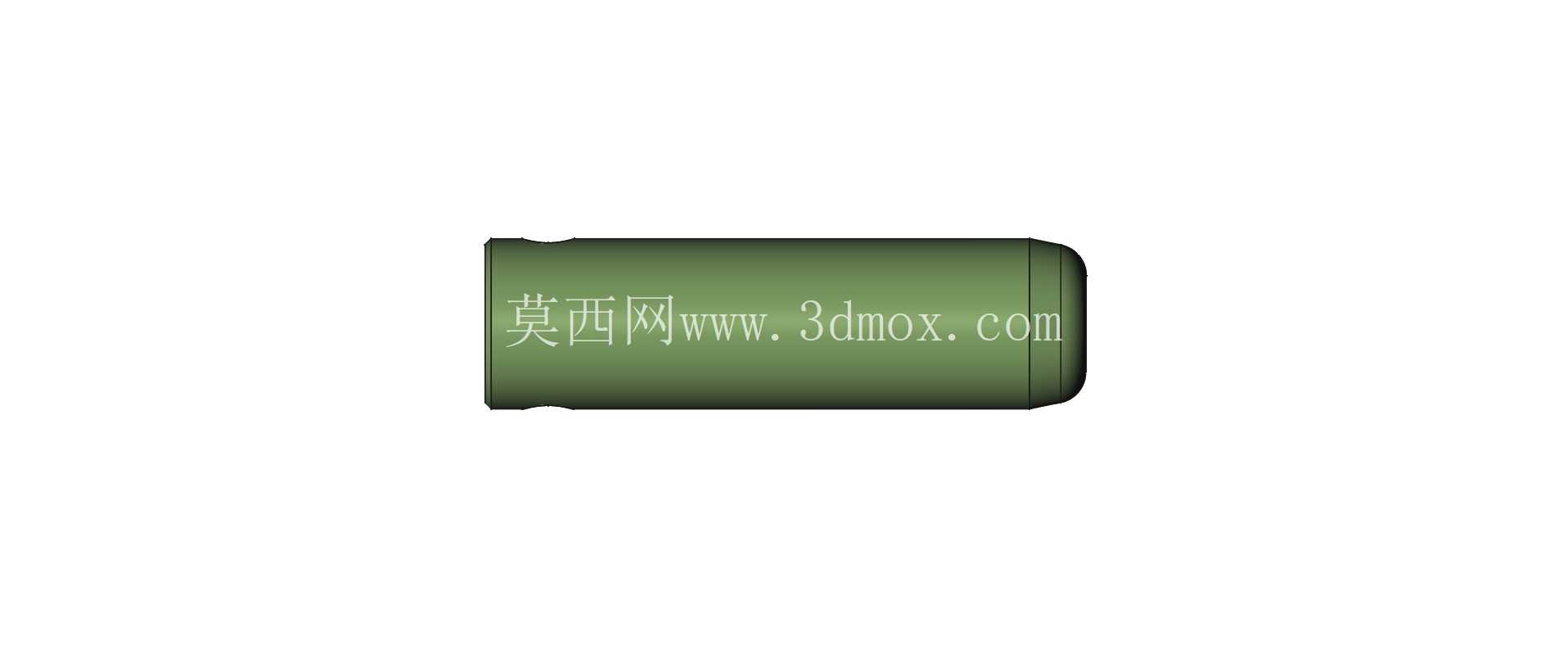

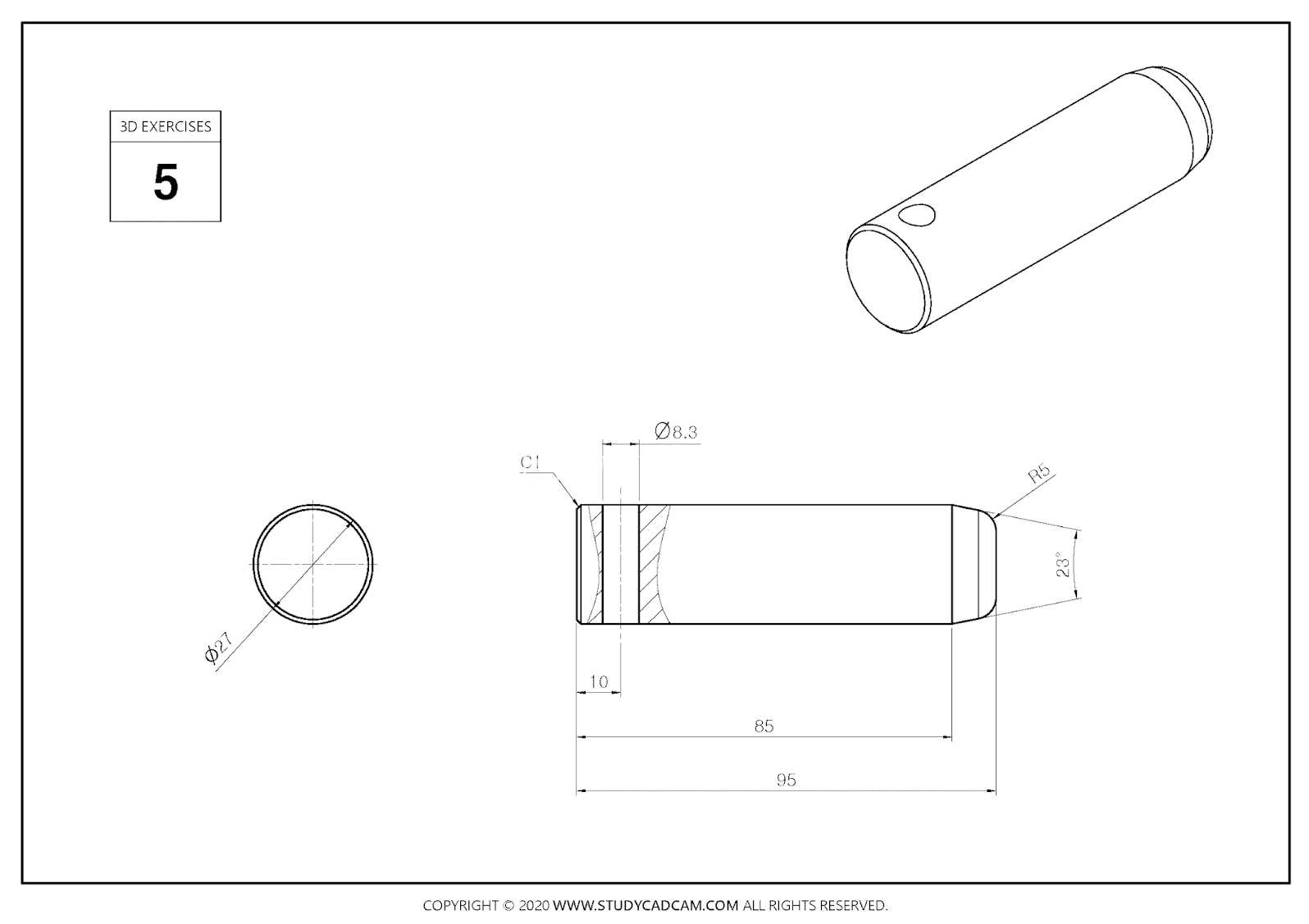

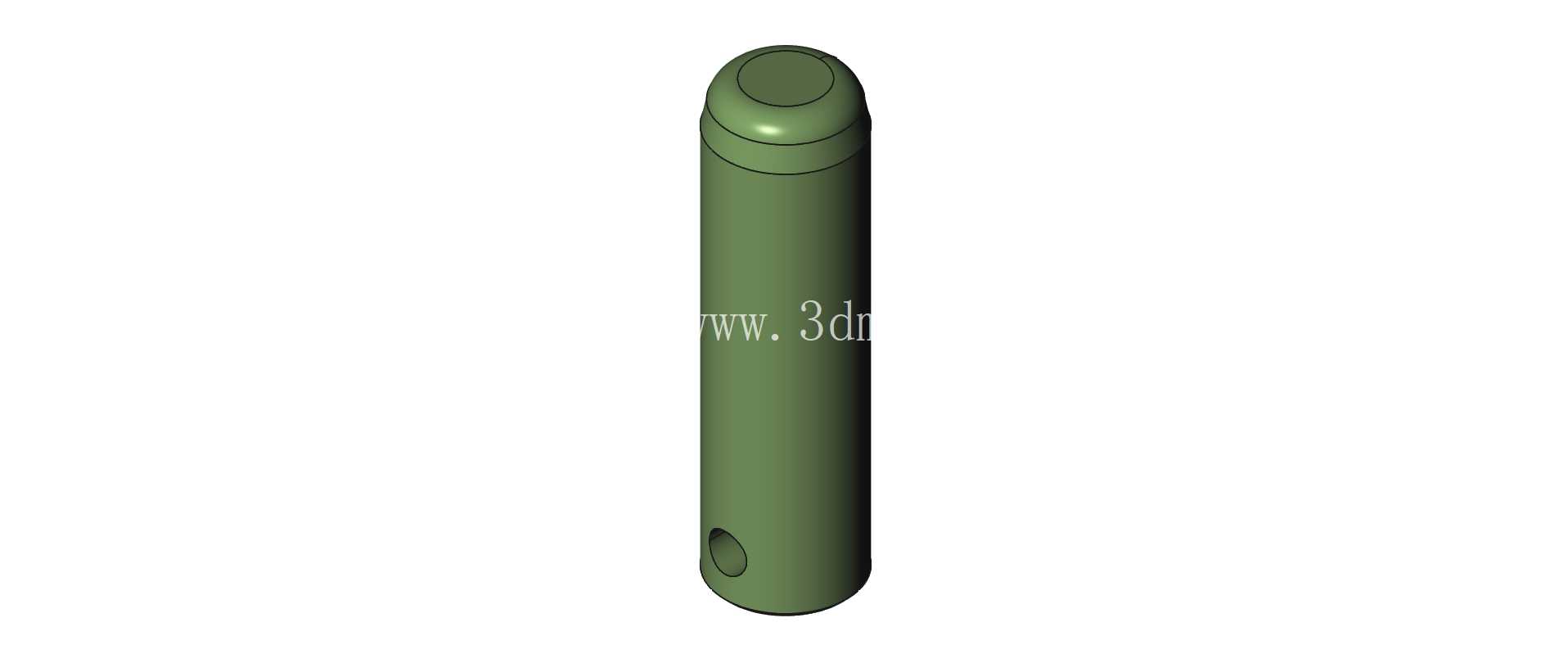

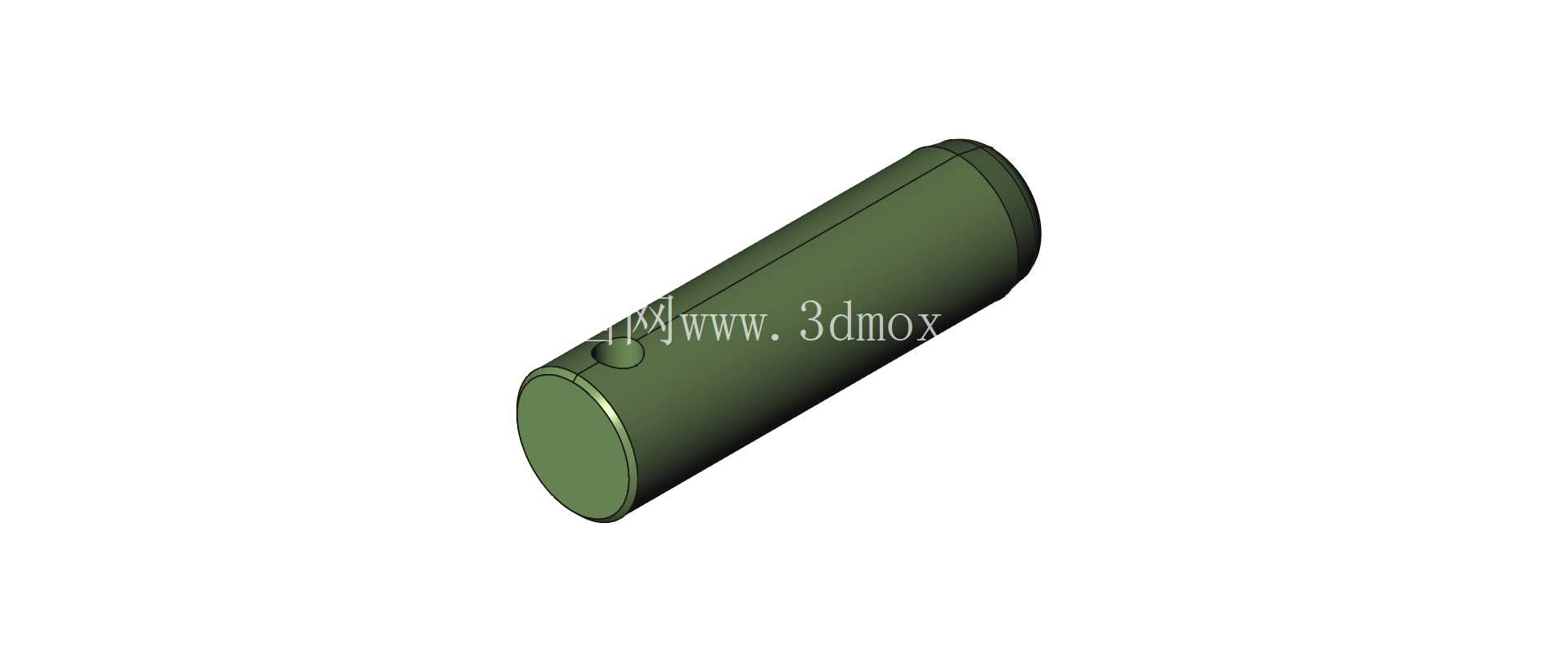

  • 带侧接口圆柱形承压壳体结构设计
  • 带侧接口圆柱形承压壳体结构设计
  • 带侧接口圆柱形承压壳体结构设计
  • 带侧接口圆柱形承压壳体结构设计
  • 带侧接口圆柱形承压壳体结构设计
  • 带侧接口圆柱形承压壳体结构设计
  • 带侧接口圆柱形承压壳体结构设计

这类带侧部小接口的圆柱形壳体零件,在低压流体输送、小型气动回路、便携储压装置的配套结构中十分常见,日常做结构设计练习时经常会碰到这类典型的回转类带侧接特征的零件,很多刚接触三维建模的工程人员都会从这类零件入手,练习回转特征、附加凸台、接口特征的组合建模逻辑。从实际应用场景来看,这类零件常作为小型气动系统的过渡储压段,或是低压流体管路的中间缓冲腔体,也可作为小型便携设备的内置储液舱,比如手持喷涂设备的颜料暂存舱、小型气动工具的稳压气室,都能看到这类结构的身影,它的核心作用是在有限的安装空间内,提供一段封闭的容腔,同时通过侧部的接口完成流体或气体的进出转接,避免管路直接对接带来的应力集中问题。

从功能特性上看,圆柱形的主体结构是承压类腔体的最优选择之一,同等壁厚条件下圆柱壳的环向应力分布均匀,相比方形腔体可以承受更高的内部压力,同时不会出现方形腔体拐角处的应力集中问题,长期带压工作时不容易出现疲劳开裂的情况。侧部设置的小直径接口,采用凸台加厚的结构设计,在接口与主体圆柱的衔接位置做了平滑的圆弧过渡,避免接口根部因为截面突变产生应力集中,不管是后续粘接、焊接还是螺纹连接外接管路,这个加厚凸台都能提供足够的连接强度,不会因为管路的拉扯振动导致接口断裂。主体的一端采用封闭的平端结构,另一端可以根据实际装配需求选择封闭或者对接其他管路,平端的设计也方便零件在安装时做轴向定位,直接贴合安装基座的定位面就能完成轴向位置的固定,不需要额外设计复杂的定位结构。

设计这类零件的时候,首先要确定的是主体圆柱的内径尺寸,这个尺寸直接决定了腔体的内部容积,需要根据系统需要的缓冲容量、储液储气量来计算,比如作为小型气室使用时,内径过大会导致设备整体体积超标,内径过小则无法起到稳压缓冲的作用,会导致回路压力波动过大影响终端设备的工作稳定性。壁厚的选择要结合工作压力、选用的材料来确定,如果是采用塑料材质注塑生产,壁厚要尽量保持均匀,避免注塑过程中出现缩痕、气泡等缺陷,主体圆柱的壁厚和侧接口凸台的壁厚差值不能超过30%,否则冷却速率不一致会导致零件翘曲变形;如果是采用金属材料切削加工或者压铸生产,壁厚可以根据承压需求适当调整,但接口位置的壁厚要保证后续加工连接螺纹时不会出现壁薄穿通的问题。

安装边界方面,这类圆柱壳体的安装通常采用卡箍固定或者端部法兰连接的方式,所以主体圆柱的外圆面要保证足够的圆柱度,方便卡箍抱紧固定,如果是采用端部安装的方式,平端的端面要和主体轴线保持垂直,避免安装后出现密封面倾斜导致的泄漏问题。侧接口的位置要根据整体设备的管路走向来确定,接口的轴线要和主体圆柱的轴线垂直相交,避免外接管路出现强行弯折的情况,接口的外圆尺寸要和选用的管路接头尺寸匹配,比如常用的快插接头、卡套接头都有标准的连接外径,设计时要严格遵循对应的尺寸标准,避免后续装配时出现接头无法安装的问题。另外在主体和侧接口的衔接位置,过渡圆角的半径不能太小,圆角过小不仅会导致应力集中,在压铸或者注塑生产时还会出现材料填充困难的问题,圆角半径一般取相邻壁厚的0.5到1倍比较合适,既可以保证结构强度,也能满足加工工艺的要求。

做这类零件的三维建模时,首先用回转特征完成主体圆柱和端部封闭结构的建模,之后在侧部接口对应的位置建立基准面,绘制接口的截面轮廓拉伸生成凸台,之后对衔接位置做圆角处理,最后再根据实际需求添加接口位置的倒角、密封槽等细节特征。建模过程中要注意特征的先后顺序,尽量把圆角、倒角这类细节特征放在建模的最后步骤,避免后续修改主体尺寸时出现特征报错的情况,同时要保证各个特征的尺寸参数关联合理,比如修改主体外径时,侧接口凸台的位置、过渡圆角的尺寸可以随之自动更新,提高模型的可修改性,方便后续根据实际工况调整参数。这类零件虽然结构简单,但是涵盖了回转类零件建模、附加特征设计、工艺性考量、安装适配等多个基础设计要点,很适合用来巩固三维建模的基础操作,也能帮助初学者建立结构设计要结合工艺、装配、实际工况的思维,而不是只画一个外观形状。
