六通径向连接管件结构设计方案

在流体输送管网搭建、模块化框架组装、小型实验台管路布设等场景中，多通连接件是实现管线径向分流、框架节点交汇的核心基础零件，本次设计的六向径向连接结构，针对小口径低压管路、轻型模块化支架的交汇节点需求做了针对性优化，区别于常规的三通、四通连接件，该结构可在同一中心节点实现六个方向的杆件或管路对接，大幅减少多节点拼接带来的密封隐患与装配累积误差。

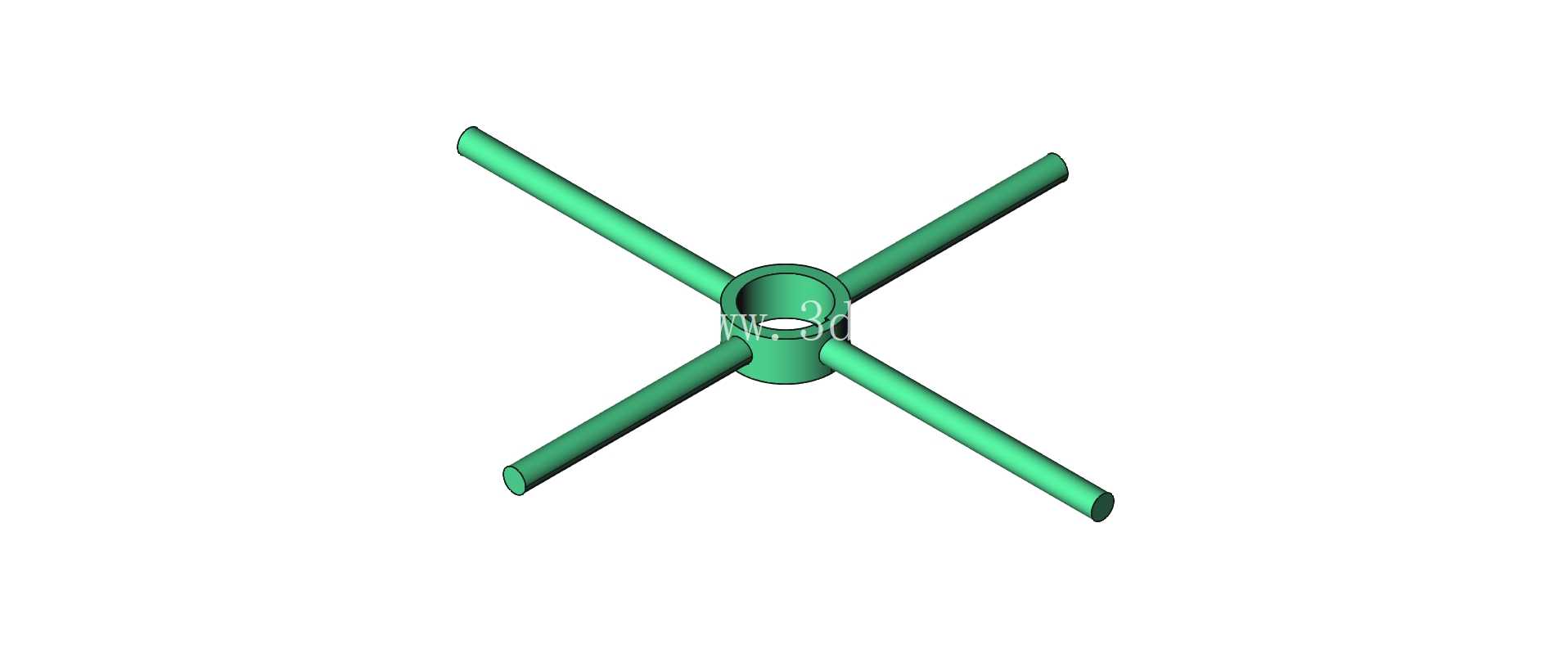

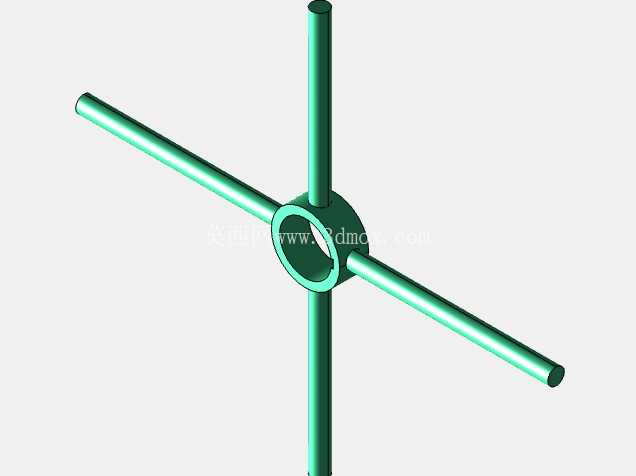

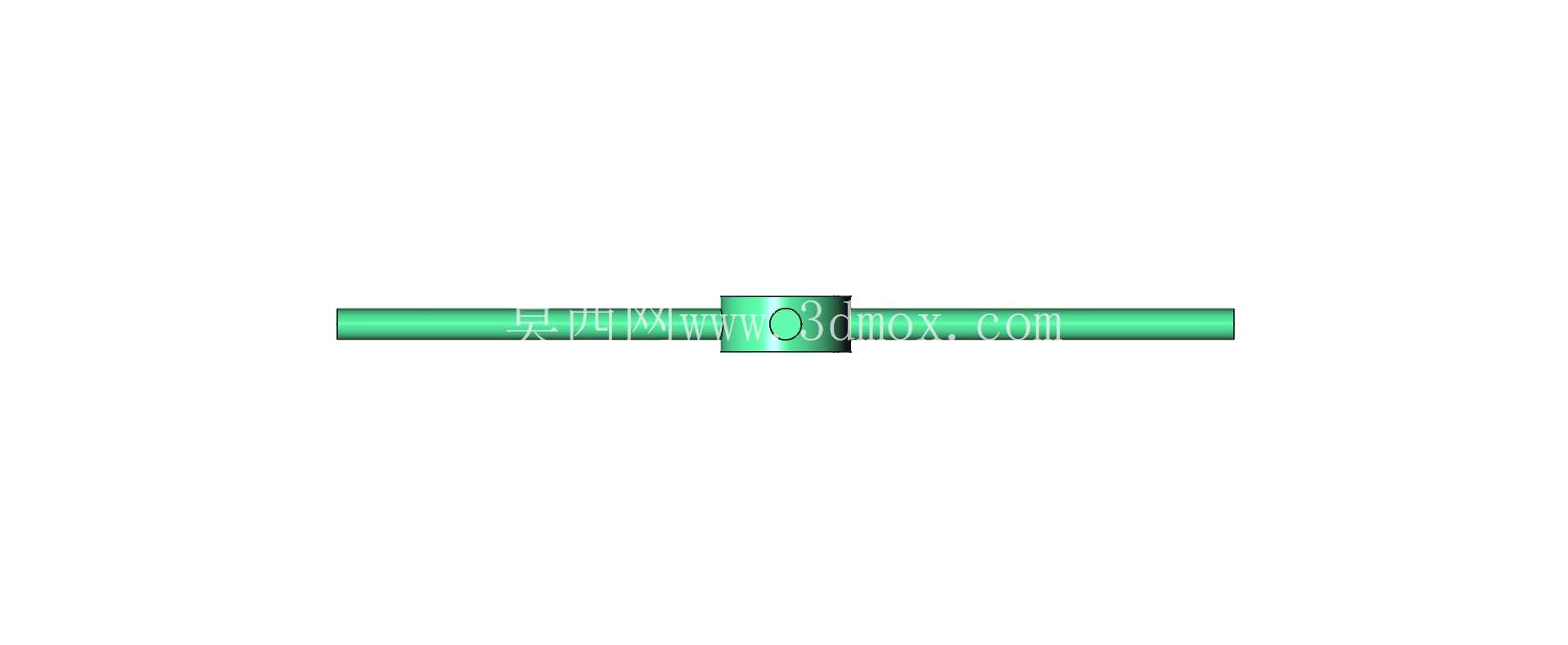

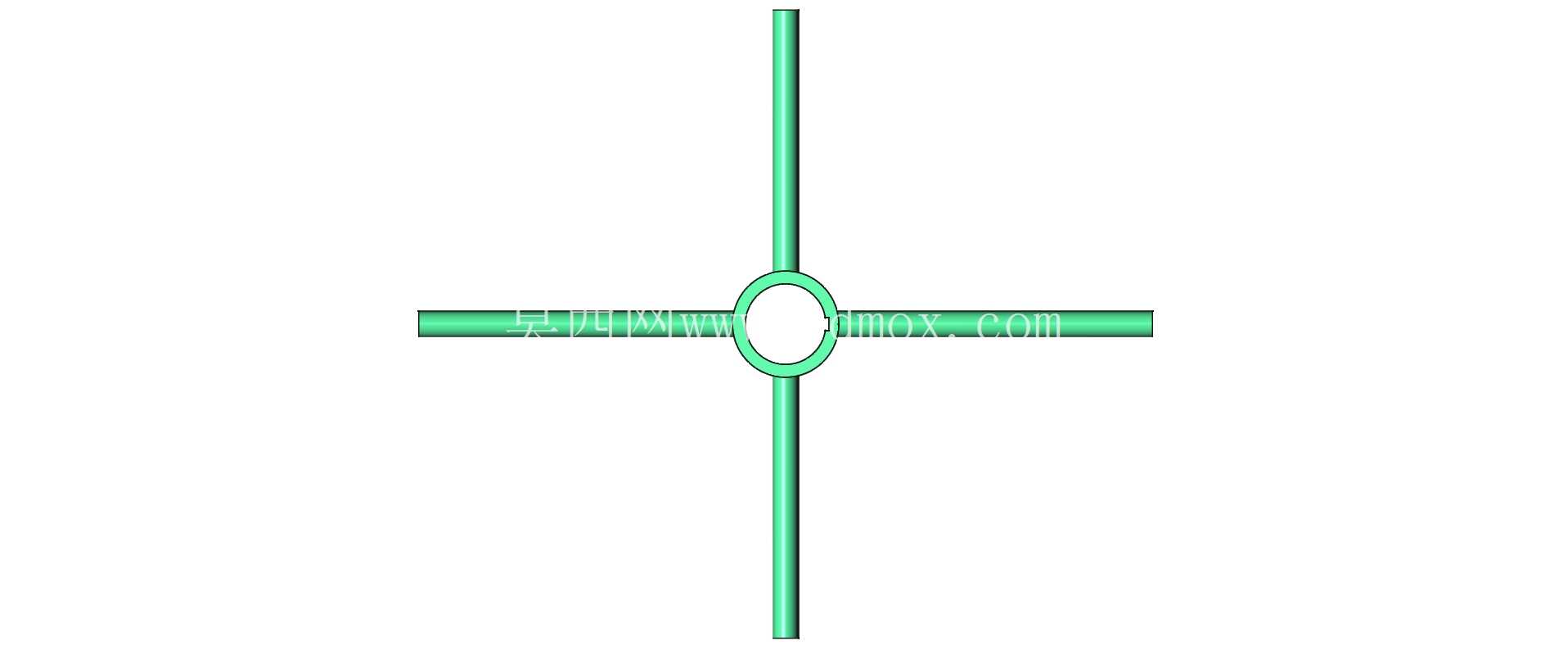

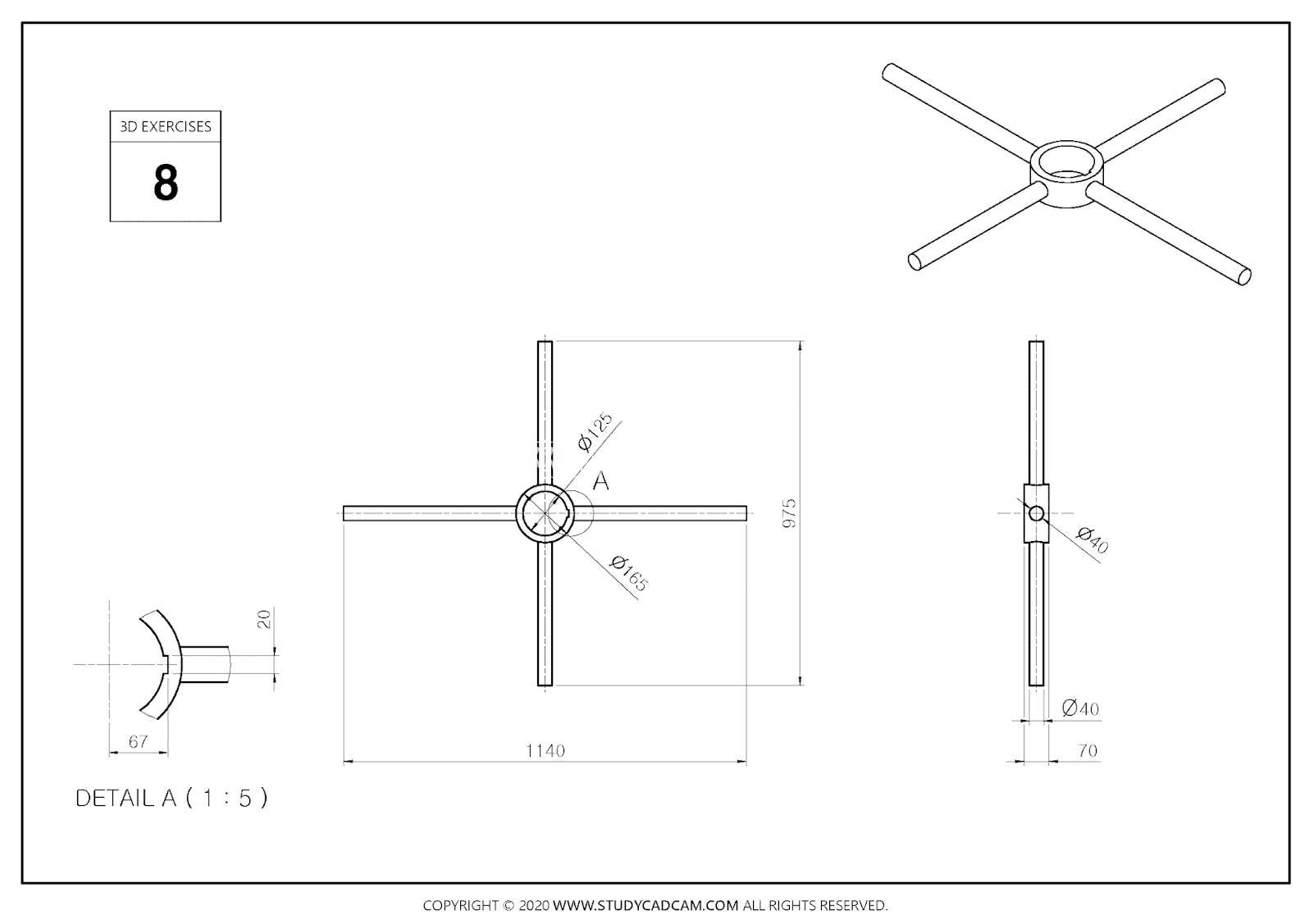

从结构功能来看，中心主体为带贯通内孔的圆柱基座，六个连接端沿基座径向呈正交十字分布，其中四个连接端处于同一水平面，沿X轴正负、Y轴正负方向延伸，剩余两个连接端沿Z轴正负方向垂直布设，所有连接端均采用等径圆管结构，可直接对接同外径的管材，既可以作为流体管路的分流节点，实现单路输入五路输出或者多路介质的汇流传输，也可以作为模块化框架的连接节点，穿入圆管后通过顶丝、粘接或者焊接的方式完成固定，快速搭建出三维空间框架结构，适配小型设备机架、实验台支架、简易管线支撑架的快速组装需求。

设计过程中优先考虑了节点受力的均匀性，所有连接端与中心基座的衔接处均做了圆弧过渡处理，避免直角衔接带来的应力集中问题，当结构作为框架节点承受径向载荷时，过渡圆弧可将连接端的弯矩均匀分散到中心基座壁面，降低节点断裂风险；作为流体连接件使用时，圆弧过渡的内壁可以减少介质流动的局部阻力，降低管路压损，避免直角拐角处的介质滞留问题。中心基座的内孔直径略大于连接端的内孔直径，既可以保证各方向管路的连通性，也能在装配时为管材插入提供定位基准，控制各方向管材的插入深度一致，保证节点各方向的连接强度均衡。

从安装边界来看，所有连接端的长度保持一致，中心基座的轴向高度与径向直径比例经过优化，当节点安装在平面附近时，垂直方向的连接端不会与安装面产生干涉，水平方向的四个连接端处于同一高度，对接管材后可保证上层框架的平面度；连接端的外径与常用的小口径流体管、轻型结构圆管尺寸匹配，不需要额外加工转接头即可完成装配，连接端的壁厚根据低压工况的承压需求做了匹配设计，既满足1MPa以下低压流体的输送强度要求，也能满足轻型框架承载时的抗弯折需求，整体结构没有复杂的曲面特征，不管是采用机加工方式制作金属样件，还是采用3D打印制作塑料原型，都能快速完成生产，不需要特殊的工装夹具。

在实际应用中，该结构可替代多个三通、四通件拼接的节点方案，减少节点数量的同时降低装配工作量，比如在搭建六向分布的喷淋管路时，单个该节点即可完成六个方向喷淋支管的连接，不需要额外加装转接接头，减少了密封点数量，降低泄漏概率；在搭建小型教具框架、简易置物架时，该节点可以快速实现三维方向的杆件连接，不需要焊接即可完成组装，拆卸后也可重复利用。设计时也考虑了不同工况的拓展性，如果需要提升节点的连接强度，可以在连接端外壁加工外螺纹，搭配锁紧螺母实现管材的压紧固定；如果用于流体输送场景，可在连接端内壁加工密封槽，加装O型圈提升密封性能，基础结构不需要做大幅修改即可适配不同的使用需求。

结构的整体外形对称度较高，建模过程中以中心基座的轴线为基准，先完成单个方向连接端的特征绘制，再通过环形阵列、镜像的方式完成其余连接端的创建，保证所有连接端的尺寸一致性，避免因尺寸偏差导致的装配错位问题；中心基座的端面做了平口处理，当需要将节点固定在安装板上时，基座端面可作为安装基准面，直接贴合安装板通过螺栓固定，不需要额外加工定位面。
