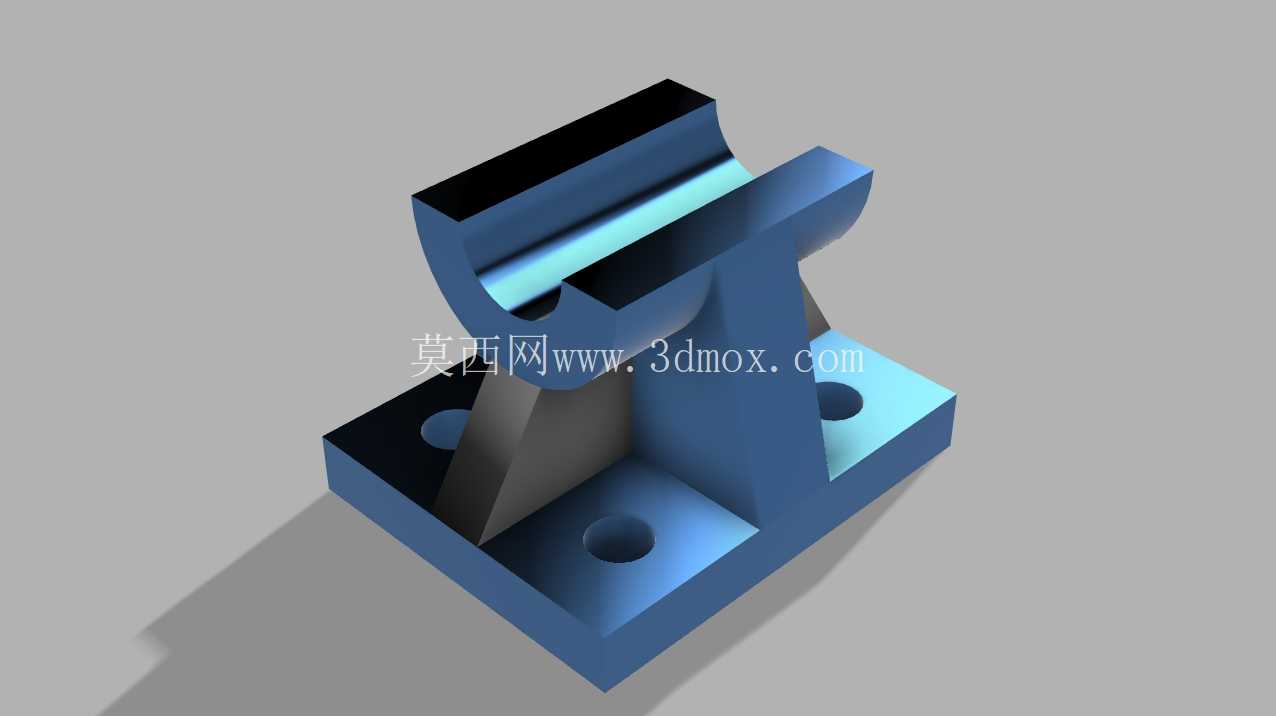

带弧形支撑槽的立式安装支座结构

这类带弧形支撑槽的立式安装支座，常见于凸轮传动机构、小型工装夹具的支撑定位环节，在轻工自动化生产线、教学实训数控装置里都有实际应用。从实际使用场景来看，它的核心作用是为轴类、滚轮类运动部件提供稳定的支撑基准，上部的弧形槽可以直接承托圆柱状的运动件，不需要额外加装轴套类连接件就能实现径向定位，减少装配环节的零件数量，降低整套机构的累计装配误差。

从结构设计逻辑来看，底部的方形安装法兰设置了三个沉头安装孔，孔位呈非对称三角分布，这种布局相比对称四孔设计，既能保证安装后的抗倾覆力矩满足使用要求，又能避免安装时出现过定位导致的装配应力，三个孔的位置分别对应支座受力的三个主要方向：两个孔分布在立板正下方，承接上部载荷的垂直向下分力，第三个孔布置在筋板延伸侧，抵消弧形槽内运动件工作时产生的侧向倾覆力矩。立板和底部法兰之间设置的三角形加强筋，并不是等厚度设计，靠近立板侧的筋板厚度更大，向法兰边缘逐渐收窄，这种变厚度筋的设计，是在有限的安装空间内，用最少的材料用量提升结构的刚性，避免支座在承受交变载荷时立板根部出现应力集中导致的疲劳断裂。

上部的弧形支撑槽做了加宽的止口边缘，槽的内表面粗糙度要求控制在Ra1.6以内，实际加工时需要和配套的运动件外圆做配研，保证接触面积不小于80%，避免局部接触应力过大导致的工作面过早磨损。槽的两侧设置了高出槽面的挡边，挡边的高度刚好可以卡住配套运动件的端面，不需要额外加装轴向定位挡圈就能限制运动件的轴向窜动，简化了后续的维护拆装流程。

从安装边界尺寸来看，底部法兰的边长控制在120mm以内，整体安装高度不超过100mm，属于小型支撑类零件，适合安装在设备的台面、工装基板上，安装时只需要匹配M8的内六角沉头螺钉就能完成固定，不需要额外加工定位销孔，依靠三个安装孔的位置精度就能保证重复安装的定位误差控制在0.05mm以内，满足一般凸轮传动机构的定位精度要求。

在实际选型使用时，需要注意这类支座的额定承载能力，上部弧形槽的径向承载上限约为500N，适合承托小型凸轮滚轮、导向轴类零件，不能用于重载传动的支撑场景。筋板和立板、法兰的连接位置都做了R3的圆角过渡，避免热处理或者受力时出现应力开裂，所有的锐边都做了C1的倒角处理，既可以避免装配时划伤操作人员，也能去除加工毛刺，保证零件的装配贴合度。

这类零件的建模过程需要重点关注几个工艺性细节：沉头孔的深度要比对应螺钉的沉头深度大1mm，保证螺钉安装后不会高出法兰底面，影响安装的平面度；弧形槽的中心高度要和配套传动件的中心高保持一致，公差控制在±0.02mm以内，避免出现传动卡滞；加强筋的脱模斜度设置为1度，适合采用压铸或者铣削加工的工艺要求，不需要额外的后续清根处理就能满足装配要求。在数控实践教学场景中，这类零件也是典型的铣削加工实训案例，涵盖了平面铣削、型腔加工、孔加工、圆弧面加工等多个常见的数控加工工序，能够帮助学习者掌握零件工艺性分析、装夹定位、刀具路径规划的核心技能，理解结构设计和加工工艺之间的关联逻辑，避免出现设计出来的零件无法加工或者加工成本过高的问题。
