凸轮机构配套异形机械安装基座结构

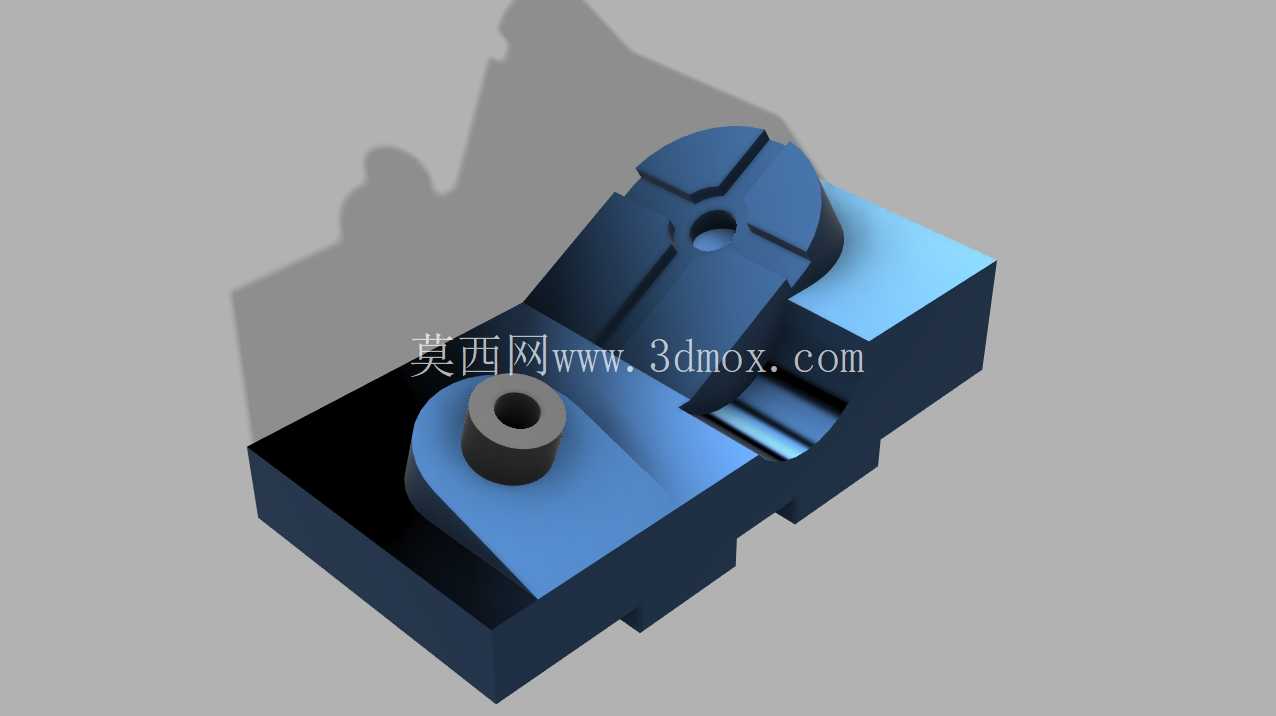

　　这款异形结构件是凸轮加工实训、小型自动化进给单元里常用的安装定位基座，日常在桌面级数控教学平台、小型凸轮驱动送料机构里承担核心定位功能，区别于标准型材搭建的基座，它的一体化成型结构能避免拼接带来的累计装配误差，在频繁往复动作的工况下能长期保持定位精度不偏移。从结构设计逻辑来看，整个基座采用高低错落的阶梯式布局，低位平台预留的带衬套安装孔，是用来固定凸轮随动件的转轴位置，衬套的嵌入设计能减少转轴转动时对基座本体的磨损，长期运行后只需要更换衬套就能恢复配合精度，不需要整体更换基座，大幅降低后期维护成本。

　　高位的半圆弧定位凸台，是用来匹配驱动端的轴承座安装位，凸台侧面开的窄槽是定位销的避让位，装配时先将定位卡入槽内完成预定位，再锁紧安装螺栓，能避免螺栓锁紧过程中轴承座出现偏移，保证凸轮转轴与随动件转轴的平行度控制在0.02mm以内，避免凸轮传动过程中出现卡滞、偏磨的问题。基座侧面延伸出的矩形凸块是行程开关的触发安装位，凸块上预留的两个螺纹孔可以根据实际行程需求调整开关的安装位置，不需要额外加装转接支架，减少整体结构的零散配件数量。

　　从安装边界来看，基座底部是平整的安装基准面，四个角预留的沉头孔可以直接固定在设备的安装底板上，整体外轮廓的长宽尺寸控制在120mm*80mm以内，最高处的凸台高度不超过45mm，不会占用过多的设备内部安装空间，适合在紧凑的桌面级教学实训设备、小型自动化送料机构里使用。在实际加工层面，这个结构的所有加工面都采用直角过渡与圆弧过渡结合的方式，没有复杂的曲面结构，普通三轴数控铣床就能完成全工序加工，不需要定制特殊刀具，加工时先以底部基准面找正，依次完成各安装孔、定位面的铣削加工，关键配合面的表面粗糙度控制在Ra1.6就能满足使用要求，不需要做额外的表面处理，适合作为数控加工实训、CAD建模练习的典型案例，能让学习者掌握阶梯类零件的基准选择、公差配合设定、加工工序排布的核心逻辑。

　　在实际应用场景中，这类基座除了用于教学实训，也可以直接改装用到小型非标自动化设备的凸轮送料单元里，比如小零件的排序送料、工位间歇转位的驱动端定位，它的一体化结构相比拼接式的安装座，抗振性能更好，在凸轮高速往复驱动的工况下，不会出现螺栓松动、定位偏移的问题，能长期保持0.03mm以内的重复定位精度，满足小型精密零件的加工、装配工位的定位需求。设计过程中特意将所有安装孔的位置都做了防呆处理，不同功能的安装孔孔径做了差异化设计，装配时不会出现孔位错装的问题，降低现场装配的难度，即使是没有丰富装配经验的操作人员，也能快速完成整个组件的装配，不需要反复核对孔位参数。基座上的减重槽设计在非受力的区域，在保证整体结构刚性的前提下，尽可能降低零件的整体重量，减少材料的消耗，同时减重槽的位置也可以作为走线的通道，将驱动端传感器的线缆从槽内排布，避免设备运行过程中线缆被运动部件剐蹭，提升整体设备的布线整洁度与运行安全性。
