压铸类多通路集成阀座连接构件

该构件属于压铸成型的流体通路集成连接部件，主要应用在小型液压回路、气动控制单元以及低压流体输送系统的通路转接场景中，在小型自动化设备的阀组集成安装、轻工机械的流体管路排布、实验台架的气路转接工位都能见到这类结构的身影。从实际使用场景来看，这类构件不需要承受过高的系统压力，常规工作压力区间在0.2-1.6MPa之间，适配常温下的压缩空气、低压液压油、冷却水等常见工业流体介质，核心作用是将多个不同走向的流体通路集成在单一基座上，减少管路接头的使用数量，降低系统的泄漏点，同时压缩阀组的整体安装空间，让管路排布更加规整，减少现场装配时的管路弯折与接头对接工作量。

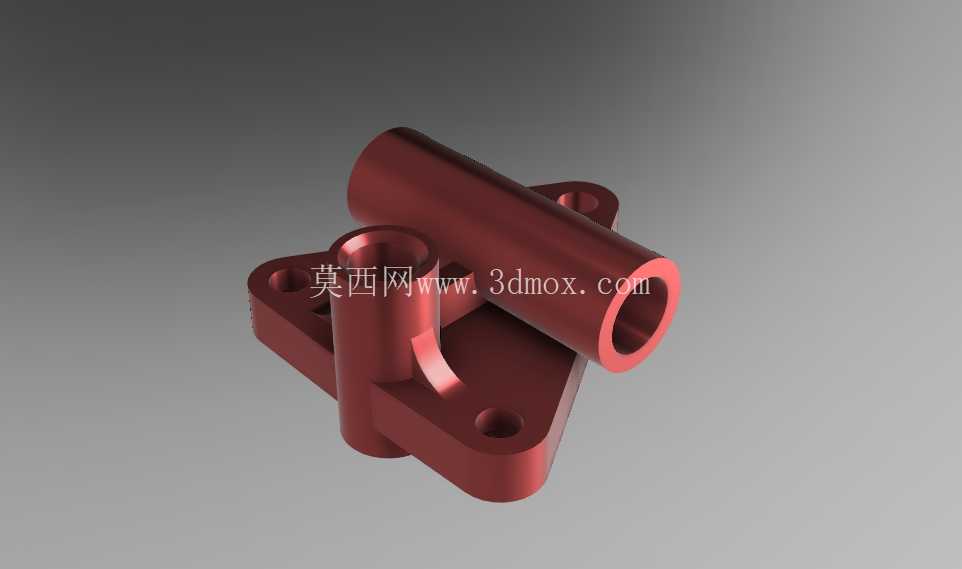

从结构设计思路来看，整个构件采用一体化压铸成型的工艺方案，没有额外的拼接焊缝，本体的结构强度完全依靠压铸铝合金的材料特性与结构加强筋来保证。底部的安装法兰面设置了四个对称分布的沉头安装孔，安装孔的位置度公差控制在±0.1mm范围内，适配M6规格的内六角螺栓进行固定，安装时法兰面与安装基板的贴合度要求达到85%以上，避免安装后出现本体翘曲导致的通路密封失效。主体部分集成了两个垂直相交的主通路，一个通路沿水平方向贯穿，通径为12mm，两端预留了标准管螺纹的加工余量，另一个通路沿垂直方向布置，通径为8mm，上端同样预留管螺纹接口，两个通路在本体内部交汇，交汇处做了R2的圆角过渡，避免流体在转角处形成涡流造成压力损失，同时减少介质残留的死角。在垂直通路与水平通路的连接位置，设计了三角形的加强筋结构，筋板厚度为3mm，从安装基座面一直延伸到水平通路的外壁，抵消管路接头拧紧时产生的侧向力矩，避免长期使用后通路根部出现应力开裂。

从安装边界尺寸来看，整个构件的总长度为68mm，总宽度为42mm，总高度为52mm，水平通路的轴线距离安装基面的高度为28mm，垂直通路的轴线与水平通路的轴线垂直相交，交点距离水平通路端面的距离为32mm，安装时需要在基板上预留至少75mm×50mm的安装平面，同时在通路接口的外侧预留不小于30mm的操作空间，方便管路接头的拧紧与后期维护拆卸。构件的所有外露棱边都做了R0.5的倒角处理，避免压铸飞边残留造成的装配划伤，所有安装孔的沉头深度为4mm，保证螺栓拧紧后头部不会高出安装面，不会与周边其他构件产生干涉。

在实际建模过程中，这类构件需要重点关注通路的同轴度要求，水平通路两端的螺纹安装面需要保证与通路轴线垂直，垂直度公差控制在0.05mm以内，避免接头安装后出现偏斜导致密封失效。垂直通路的上端面同样需要保证与自身轴线的垂直度，同时两个通路的内部相交位置需要做平滑过渡处理，不能出现建模时的尖角残留，否则在压铸充型过程中容易出现卷气、缩松等铸造缺陷，影响构件的耐压性能。安装法兰面的平面度要求控制在0.08mm以内，建模时需要注意安装孔周边不要出现凸起的结构，保证安装时法兰面能够完全贴合基板。另外，考虑到压铸工艺的脱模要求，所有垂直于脱模方向的侧壁都设置了1°的脱模斜度，避免脱模时出现粘膜、拉伤的问题，构件的最小壁厚控制在2.5mm，最大壁厚不超过6mm，壁厚过渡位置做渐变处理，避免压铸过程中因为壁厚不均产生缩孔缺陷。

这类构件在实际选型替换时，需要重点核对通路通径、接口螺纹规格、安装孔位尺寸三个核心参数，只要这三个参数匹配，就可以直接替换同类型的转接构件，不需要对周边管路进行改动。在日常维护中，只需要定期检查接口位置的密封件是否老化，安装螺栓是否出现松动即可，本体本身因为是一体化压铸结构，没有活动部件，正常使用下的故障率极低，适合在长期固定运行的流体控制系统中使用。
