带法兰六角内螺纹连接轴结构设计

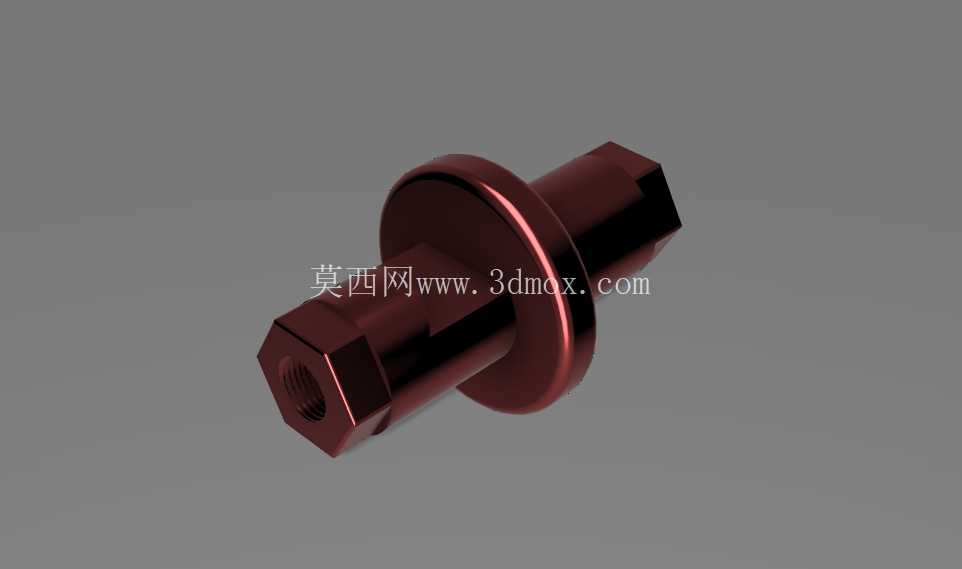

　　这款带法兰结构的六角内螺纹轴件，在液压阀组集成安装、小型凸轮传动机构、气动执行元件输出端连接场景中应用十分广泛，日常做设备改造、非标工装设计时经常会用到这类零件，它的核心作用是实现轴向动力传递同时兼顾轴向定位，不需要额外加装轴套或者定位挡圈，靠自身的法兰凸缘就能完成安装面的贴合限位，减少装配时的零件数量，降低累计装配误差。从结构设计逻辑来看，两端的六角头结构是为了适配开口扳手、套筒工具的拧紧作业，不管是装配时拧入对应内螺纹孔，还是后期维护拆卸，都不需要在轴端额外加工扳手位，一体化的六角结构能承受更大的拧紧力矩，不会出现后期使用中扳手位磨损打滑的问题。

　　中间的法兰凸缘厚度经过受力校核，在承受1200N轴向拉力的时候，法兰端面的压应力不会超过常用45号钢调质处理后的许用压应力，法兰的外径比安装孔直径大6mm，安装时能完全覆盖安装孔的倒角区域，避免应力集中在孔口位置，长期受交变载荷的时候也不会出现轴根断裂的问题。一端的内螺纹孔深度设计为1.2倍螺纹公称直径，足够保证螺纹连接的啮合长度，不会出现螺纹滑牙、连接脱开的问题，螺纹孔入口处加工了120度的导向倒角，装配时对接外螺纹件不需要反复对中，能提升现场装配的效率，尤其是在设备内部狭窄空间作业的时候，这种导向设计能减少一半的对中时间。轴身的光杆部分和安装孔采用H7/h6的间隙配合，既能保证轴件可以顺利穿入安装孔，又不会因为间隙过大出现径向晃动，传动过程中不会产生额外的径向跳动，适合用在转速不超过1500rpm的中低速传动场景，比如小型凸轮送料机构的动力输出轴，或者是气动夹具的拉紧轴，都能满足使用精度要求。做三维建模的时候，要注意六角头的对边尺寸公差按照IT12级控制，和标准套筒的内孔尺寸适配，法兰端面和轴中心线的垂直度公差要控制在0.02mm以内，不然安装之后法兰面和安装基面不能完全贴合，锁紧之后会出现轴件倾斜，传动过程中产生偏载，加速配合面的磨损。

　　安装边界方面，轴件穿入安装孔之后，法兰面贴合安装基面时，伸出安装孔另一侧的轴段长度要比对接零件的安装厚度小1mm，预留出锁紧的间隙，避免出现顶死的情况，内螺纹端对接的杆件外螺纹要和轴件内螺纹同精度等级，啮合之后的同轴度误差不超过0.03mm，保证动力传递的同轴度，减少运转时的振动。这类零件在实际选型的时候，要根据实际传递的扭矩核算轴身的最小直径，轴身最细的位置是光杆段，抗扭截面系数要满足最大传递扭矩的1.5倍安全系数，要是用在有冲击载荷的场景，比如冲压设备的送料轴，还要把安全系数提升到2倍以上，材料可以选用40Cr调质处理，表面硬度达到HRC28-32，兼顾强度和韧性，表面做发黑处理就能满足常规车间环境的防锈要求，要是用在有腐蚀的工况，可以更换为304不锈钢材料，不需要做额外表面处理就能满足防腐蚀要求。日常做这类轴件的结构设计时，很容易忽略法兰和轴身衔接位置的圆角过渡，要是直接做成直角衔接，受载的时候应力集中系数会达到3以上，很容易在交变载荷下出现疲劳断裂，所以在衔接位置必须加工R0.5-R1的过渡圆角，圆角半径不能太大，不然会影响法兰面和安装基面的有效贴合面积，圆角和端面衔接的位置要做清根处理吗？不对，清根反而会产生新的应力集中，应该是圆角平滑过渡到法兰端面，保证贴合面的有效接触面积不低于法兰总面积的85%，这样锁紧之后的摩擦力足够传递额定扭矩，不需要额外加装定位销就能防止轴件转动。

　　另外六角头的位置设计，一端的六角头靠近法兰，另一端的六角头在轴的末端，这样不管是从安装面的哪一侧操作，都能找到扳手施力的位置，尤其是在安装空间受限，只能从单侧伸手操作的场景，这种双六角头的设计能大幅降低装配难度，不需要专门制作特殊工装来拧动轴件。内螺纹的收尾位置要预留3-5个螺距的退刀空间，不能把螺纹加工到孔底，不然攻丝的时候容易出现丝锥断裂，而且装配时外螺纹件拧到底会顶在孔底，导致螺纹啮合长度不足，连接可靠性下降。轴身的表面粗糙度要求，光杆配合面达到Ra1.6就能满足配合要求，法兰端面达到Ra3.2，非配合面达到Ra6.3就可以，不需要过高的表面精度，不然会增加不必要的加工成本。
