带加强筋法兰底座立式轴支撑座结构

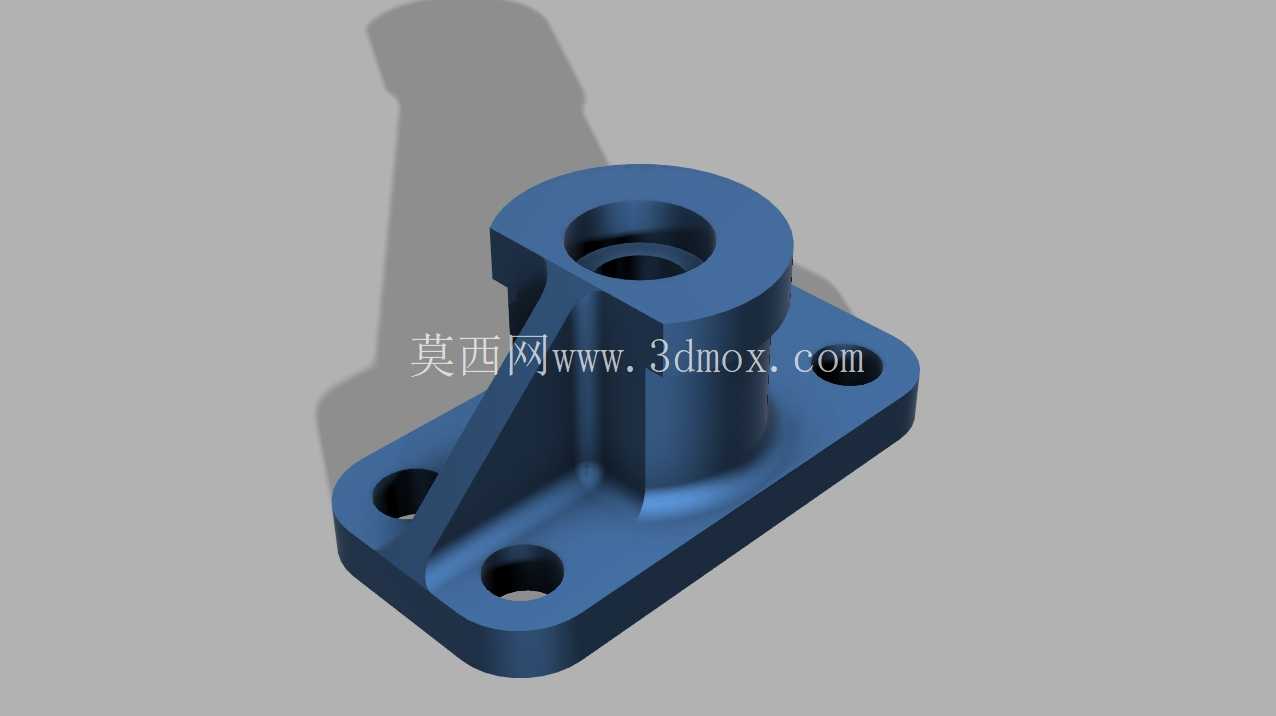

　　这类带加强筋的法兰底座立式轴支撑结构，在轻工自动化输送线、小型工装夹具定位单元、桌面级非标设备的转轴限位场景中应用十分广泛，很多需要承载径向与轴向复合载荷的立式转轴安装位，都会优先选用这类一体式支撑结构，避免分体式装配带来的同轴度误差累积。从实际使用场景来看，这类支撑座通常作为转轴、导杆或者小规格传动轴的底部固定载体，上方的筒状轴套内孔可以配套铜套、直线轴承或者滚动轴承，为回转或往复运动的轴类零件提供径向约束，底部的法兰安装面则通过三个均布的安装孔与设备机架台面锁固，传递轴类零件工作时产生的载荷到设备基体上。

　　很多初次接触这类零件设计的工程师容易忽略加强筋的受力角度设计，实际工况中，当轴类零件承受侧向偏载时，筋板与筒体、法兰面的衔接位置会出现应力集中，如果筋板的厚度取值偏薄、过渡圆角处理不到位，长期交变载荷作用下很容易在筋根位置出现疲劳裂纹，因此建模时需要在筋板与筒体、法兰的交接处设置不小于2mm的铸造圆角，避免尖角带来的应力集中问题。从安装边界来看，这类支撑座的法兰盘通常设计为类方形切角结构，三个安装孔呈三角形分布，相比四角安装的法兰盘，三角形排布的安装孔在装配时可以自动适配安装面的微小平面度误差，不会出现过定位导致的安装翘曲，安装孔的孔径通常比配套的固定螺栓大0.5-1mm，给装配时的位置微调留出余量，方便轴系的同轴度找正。

　　筒体部分的内孔需要根据配套的轴承类型设置对应的公差带，如果配套深沟球轴承，内孔通常采用H7公差，保证轴承外圈的过渡配合，筒体的高度则根据轴类零件的支撑跨距要求确定，足够的支撑长度可以降低轴的悬臂挠度，减少轴运转时的径向跳动。很多压铸工艺生产的这类支撑座，会在筒体顶部设置倒角，方便轴承压装时的导向，法兰底面则会设计0.1-0.2mm的凹面，减少安装时的接触面积，降低对安装面平面度的要求，避免因为法兰面与安装面之间存在杂物导致的安装倾斜。

　　从设计思路上看，这类一体式支撑座相比分体式的轴座加安装板结构，减少了装配环节的累积误差，整体刚性更好，适合载荷不大但对支撑稳定性有一定要求的场景，比如小型凸轮机构的转轴支撑、气动摆台的基座固定、输送线从动辊的端部支撑等场景都能见到这类结构的应用。建模过程中需要注意拔模角度的设置，压铸生产的零件通常在脱模方向设置1-1.5°的拔模斜度，避免脱模时拉伤零件表面，筋板的厚度通常不超过筒体壁厚的0.8倍，防止压铸成型时因为壁厚不均产生缩孔缺陷。实际选型时，需要根据轴的直径确定筒体内孔尺寸，根据轴端的载荷大小核算法兰盘厚度与筋板厚度，确保支撑座的刚性满足使用要求，避免因为支撑刚性不足导致轴运转时出现振动、异响等问题。这类零件的外形通常没有多余的装饰结构，所有结构特征都服务于功能需求，法兰盘上的三个安装孔位置需要避开筒体与筋板的投影区域，保证螺栓安装时有足够的扳手操作空间，避免装配时出现工具干涉的问题。很多工程师在设计这类零件时，会在筒体外壁与筋板的衔接位置做圆弧过渡，既可以提升结构强度，也能优化压铸时的金属液流动路径，减少成型缺陷。
