凸轮传动连接铰接支座结构设计

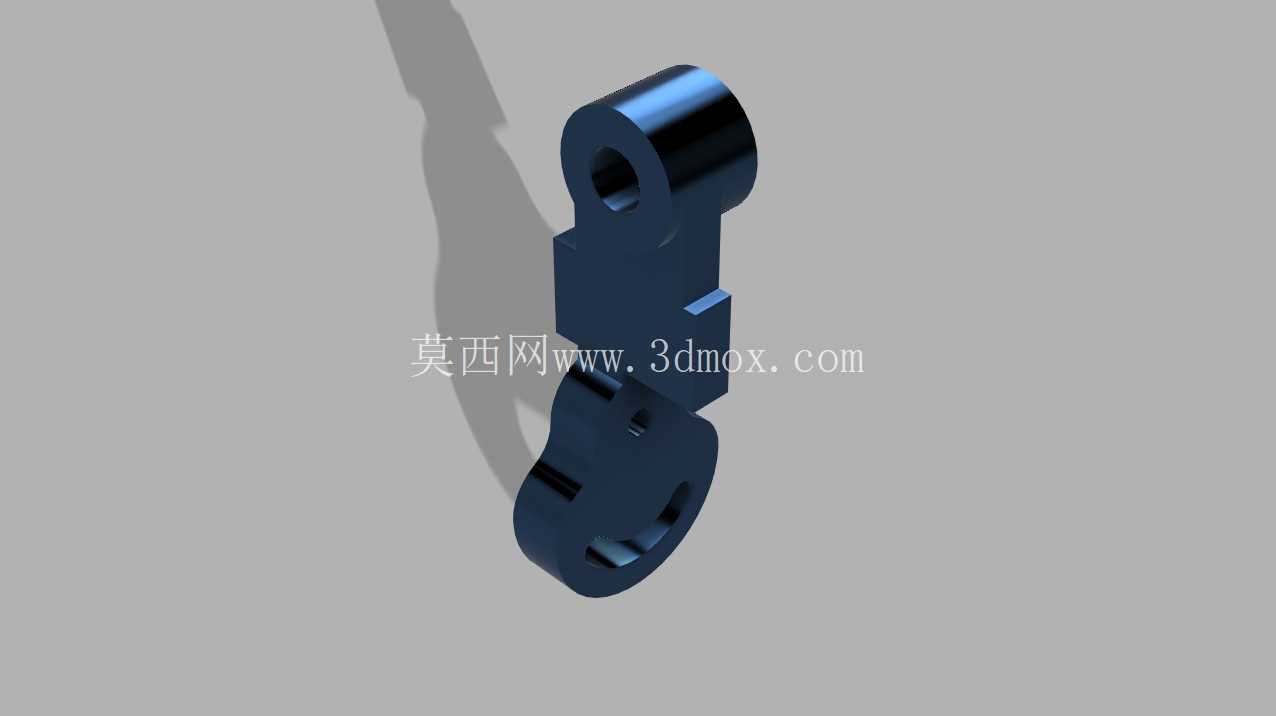

　　在凸轮传动系统的实际装配场景中，这类铰接支座承担着凸轮摆臂与固定机架之间的连接、铰接与运动导向作用，常见于轻工自动化送料机构、小型数控设备的间歇进给单元、凸轮加工教学实训台的传动链路中，是把凸轮的旋转轮廓运动转化为摆臂往复摆动的核心支撑载体。从结构设计逻辑来看，该零件采用上下双铰接孔的布局形式，上部的单耳孔用于对接摆臂驱动端的销轴，下部的偏心圆盘结构带内孔与侧向卡槽，既可以作为铰接支点与机架固定轴配合，侧向卡槽还能嵌入定位销实现周向防转，避免支座在往复摆动过程中出现跟转偏移，保证凸轮轮廓与摆臂滚子的接触位置始终处于设计啮合区间。

　　中间的连接臂段做了等截面加厚处理，在满足轻量化减重要求的同时，保证了摆臂往复摆动过程中的结构刚性，不会因为凸轮驱动的周期性冲击载荷出现臂段形变，导致传动间隙变大、进给精度失准。从安装边界来看，上部铰接孔的孔径适配常规直径的圆柱销轴，孔端做了倒角处理方便装配时销轴导入，下部圆盘的外圆尺寸与机架安装座的沉孔尺寸匹配，安装时只需要将圆盘嵌入沉孔，卡入侧向定位销，再穿入固定轴即可完成定位，不需要额外设计复杂的压装结构，装配效率较高。零件的外形轮廓没有复杂的曲面特征，所有加工面以平面、圆柱面为主，普通三轴铣床即可完成全部机加工工序，适合小批量实训加工或者量产配套。

　　在实际功能表现上，该结构的铰接间隙可以通过选配不同公差等级的销轴进行调整，既能满足高速轻载传动场景下的低阻尼摆动要求，也能通过选配紧配合销轴满足重载冲击场景下的刚性连接需求。设计过程中特意将上下铰接孔的中心距做了公差收紧处理，中心距的偏差直接影响凸轮摆臂的摆动行程，公差控制在±0.02mm范围内即可保证凸轮升程段的动作行程误差控制在允许区间内，避免出现送料不到位或者动作干涉的问题。下部圆盘上的侧向卡槽深度经过反复校核，既保证定位销嵌入后有足够的抗扭接触面，不会因为反复冲击出现卡槽崩边，也不会因为开槽过深导致圆盘根部的结构强度被削弱。

　　零件表面没有多余的装饰性结构，所有棱边都做了0.5mm的倒角去毛刺处理，避免装配过程中划伤操作人员，也减少了应力集中点，提升零件的疲劳寿命。在数控实践教学场景中，这类零件也是非常典型的铣削加工实训案例，涵盖了平面铣削、孔加工、槽加工、轮廓铣削等多个常见机加工工序，同时可以配合凸轮机构的装配实训，让学习者直观理解传动构件的尺寸公差对整体机构运动精度的影响。在实际工业设备应用中，这类支座通常搭配自润滑衬套使用，铰接孔内压入铜基石墨衬套后，可以长期在无额外润滑的工况下稳定工作，减少设备维护频次，适合食品包装、轻工纺织等不方便频繁加注润滑油的生产场景。
