手动杠杆式薄板剪切工装结构设计

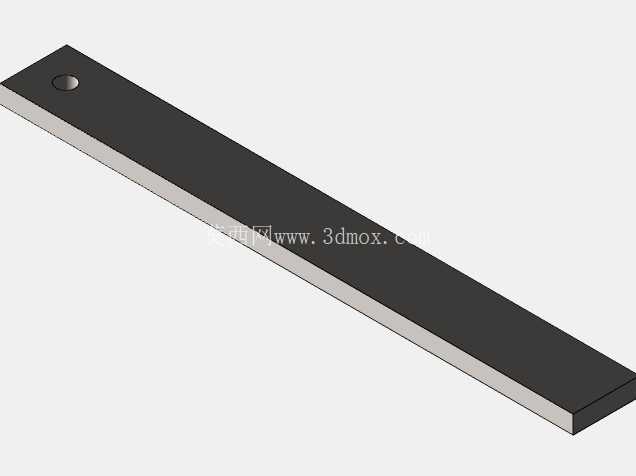

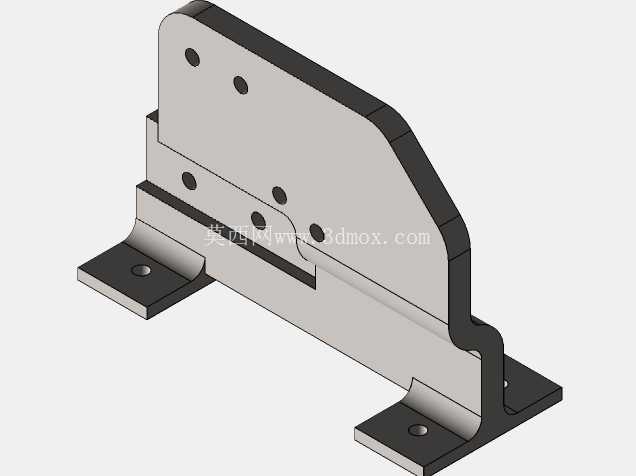

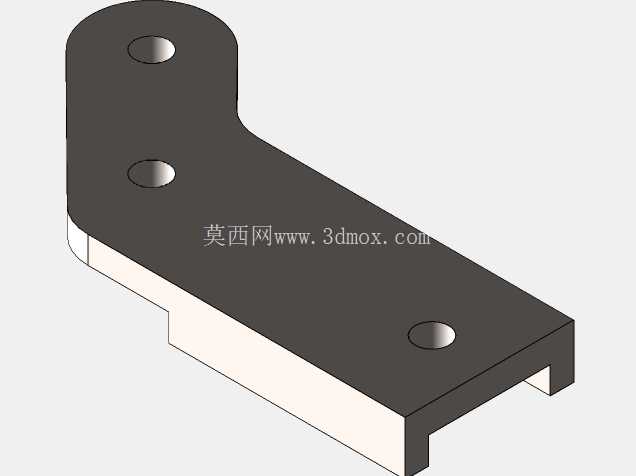

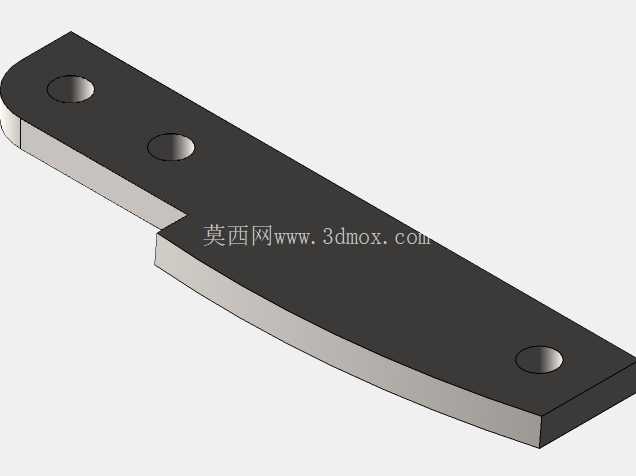

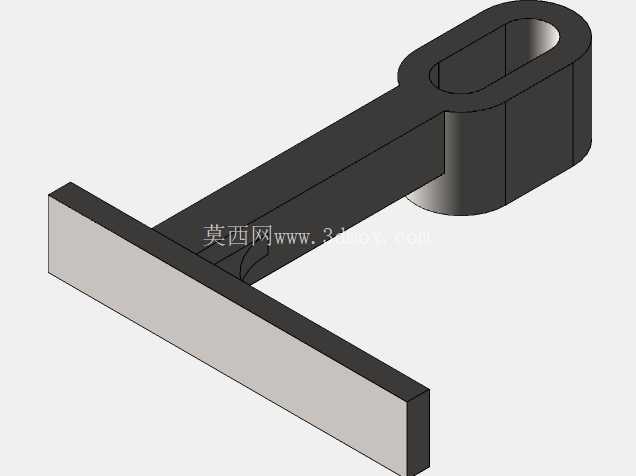

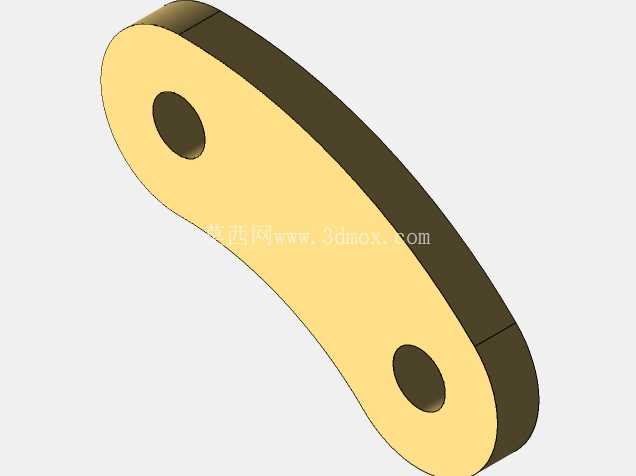

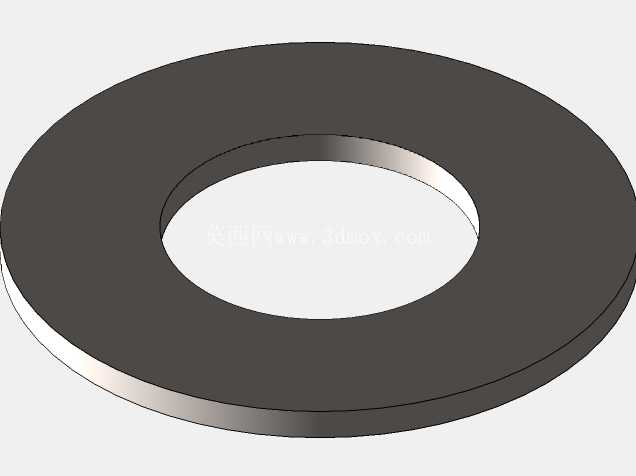

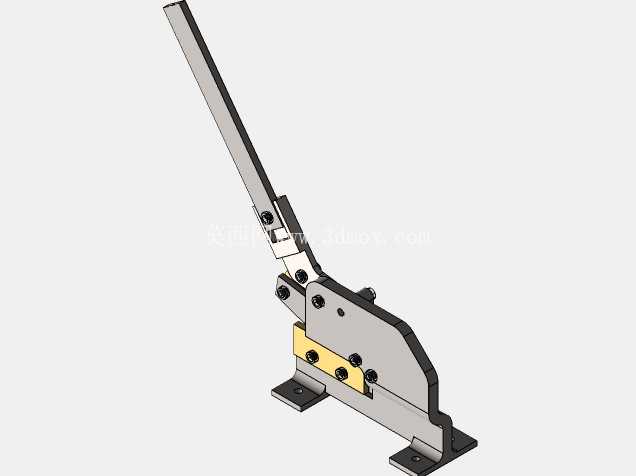

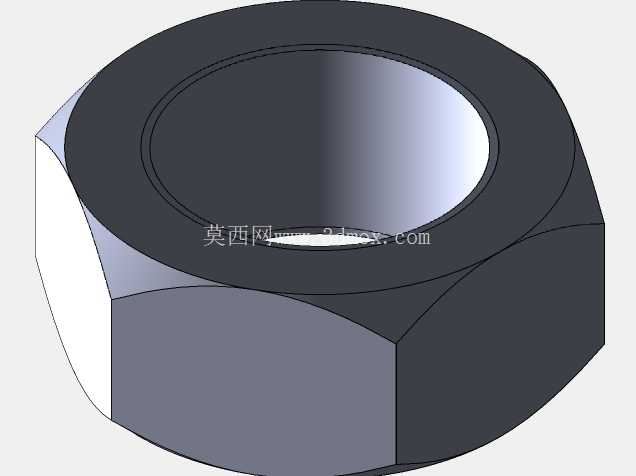

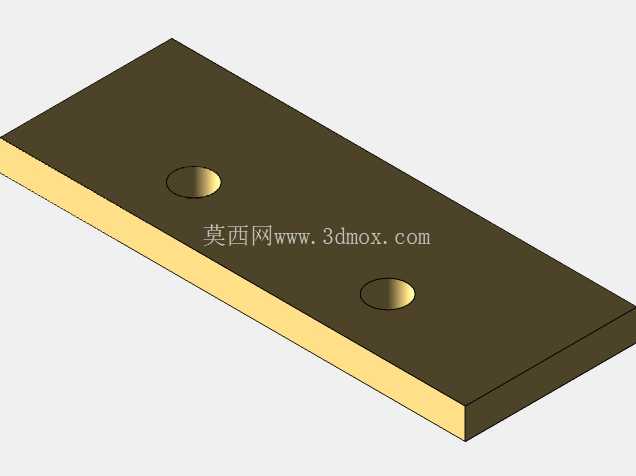

这款手动剪切设备主要面向小型钣金加工场景、五金维修工位、教学实训车间以及小批量五金件生产场景，针对厚度1.5mm以内的冷轧钢板、铝板、铜板等常规金属薄板完成直线剪切作业，无需外接电源气源，完全依靠人力驱动杠杆增力机构完成剪切动作，适合无动力配套的零散加工场景使用。设备整体采用立式杠杆布局，长操作手柄通过销轴与机架主体铰接，利用杠杆原理放大操作端的输入力，操作人员仅需施加常规手部下压力即可获得足够的剪切力，无需额外配备液压、气动动力单元，整体结构紧凑，可直接通过底部的两个安装孔使用螺栓固定在工作台面或者角钢支架上，安装时需保证剪切刃口与工作台面保持平行，预留操作手柄的活动行程空间，避免操作过程中手柄与周边物件发生干涉。设备的核心剪切组件由固定下刃与活动上刃组成，固定下刃通过内六角螺栓紧固在L型机架的底座位置，刃口做了淬火硬化处理，硬度达到HRC55-60，保证长期剪切作业下的刃口耐磨性；活动上刃与操作手柄通过联动摆臂连接，摆臂与机架之间设置了多组定位销轴与导向滑槽，保证上刃下行过程中始终与下刃保持均匀的剪切间隙，间隙控制在0.05-0.1mm区间，避免剪切过程中出现板材卡滞、毛刺过大或者刃口崩损的问题。设备的机架主体采用钢板折弯焊接成型，关键受力位置加装了加强筋板，抵消剪切作业时产生的侧向弯矩，避免长期使用后机架出现变形导致刃口错位；操作手柄采用矩形钢管加工，末端做了圆弧收边处理，握持位置无尖锐棱角，长时间操作不易产生硌手的疲劳感；刃口侧方设置了可调式挡料定位块，可根据剪切尺寸需求调整定位位置，批量剪切时无需重复划线测量，有效提升小批量加工的作业效率。从安装边界来看，设备固定底座的两个安装孔中心距为120mm，适配常规工作台的T型槽间距，安装后设备整体高度为380mm，操作手柄抬起至最高位置时的总高度为720mm，操作端距离底座安装面的垂直高度适配成年操作人员站立操作的舒适区间，无需弯腰施力；设备整体宽度为180mm，剪切刃口的有效工作长度为150mm，可满足常规小尺寸钣金件的剪切需求，对于宽度超过刃口长度的板材，可通过多次对位进给完成长尺寸剪切作业。设计过程中重点优化了杠杆的力臂比，将操作力臂与剪切阻力臂的比值设置为12:1，在保证剪切力足够的前提下尽可能缩短操作手柄的长度，减少设备占用的操作空间；联动机构的铰接位置全部采用销轴加铜套的配合结构，铜套自带储油槽，定期加注润滑脂即可保证铰接位置转动顺畅，避免长期使用后出现磨损松旷的问题；上下刃口的安装位置均设置了微调垫片，可根据剪切板材的厚度调整刃口间隙，剪切薄铝板、铜箔等软质材料时将间隙调小，剪切稍厚的冷轧钢板时适当放大间隙，适配不同材质板材的剪切需求，避免间隙不当导致的板材剪切面撕裂、毛刺超标问题。设备的所有外露紧固件均采用内六角圆柱头螺栓，螺栓头部沉头安装，无突出的棱角，避免操作过程中勾挂衣物或者划伤操作人员；底座与工作台接触的位置加装了橡胶减震垫，减少剪切作业时产生的震动传导到工作台面，降低作业时的噪音传递。不同于大型电动剪板机的大体积、高能耗特点，这款手动剪切设备无需配套电气线路，安装后即可投入使用，维护成本极低，仅需定期检查刃口磨损情况、铰接位置润滑状态即可长期稳定使用，非常适合小型五金加工门店、学校金工实训教室、设备维修班组的日常钣金加工作业，可完成薄铁皮剪角、铜排裁切、铝板修边等常规剪切作业，替代传统手工铁皮剪的作业方式，剪切面平整无明显变形，剪切后工件无需额外修磨即可直接进入下一道折弯、铆接工序，有效降低零散钣金作业的劳动强度，提升小批量加工的工件一致性。
