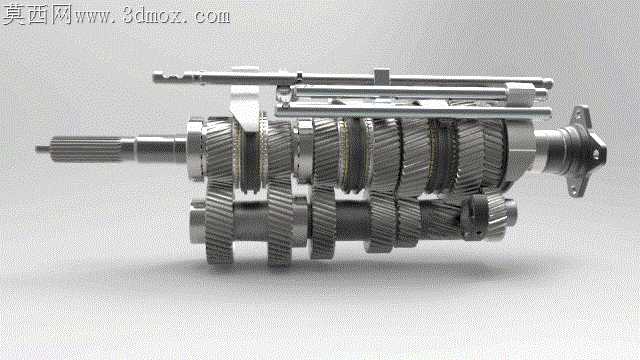

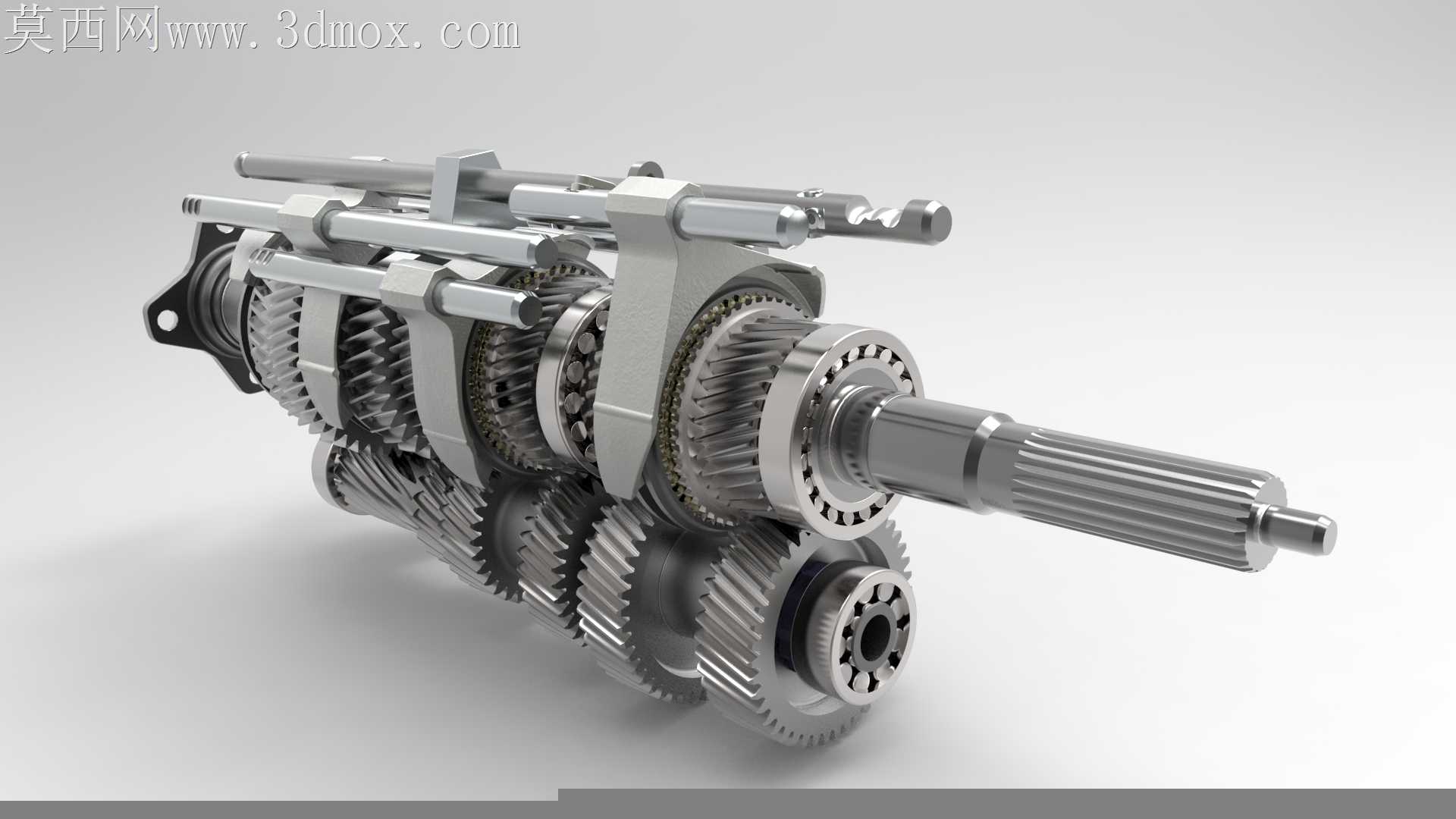

V160六速手动变速器内部换档机构结构

该结构为适配高性能跑车动力传输场景的六速手动变速器内部换档核心组件，主要应用于大马力后驱跑车的传动系统中，承担着发动机动力输出端与驱动桥之间的转速扭矩匹配、档位切换的核心功能，是手动变速器实现动力平顺切换、不同行驶工况动力适配的关键执行部分。在实际整车应用中，该换档机构布置于变速器壳体内部，与外部换档操纵机构直接联动，驾驶者通过换档杆施加的操作力会通过拉索或连杆传递至该机构的换档拨叉轴组件，带动对应档位的同步器齿套移动，完成不同档位齿轮的啮合与脱开，实现档位的顺畅切换，满足车辆起步、加速、巡航、爬坡等不同行驶场景下的动力输出需求。从功能特性来看，该换档机构采用多平行轴布置结构，集成了输入轴、中间轴、输出轴上的各档位常啮合斜齿轮，搭配多组同步器组件与换档拨叉、拨叉轴、自锁互锁装置，能够保证换档过程的平顺性，避免跳档、乱档问题的出现，斜齿轮的啮合设计也能有效降低传动过程中的噪音与冲击，提升传动效率与部件使用寿命，适配大扭矩动力输出下的载荷需求。在设计思路上，该结构围绕手动变速器的传动逻辑展开，首先根据目标车型的动力参数匹配各档位的齿轮传动比，确定各齿轮的模数、齿数、螺旋角参数，保证各档位速比衔接合理，兼顾低速爬坡扭矩与高速巡航的转速经济性；换档拨叉的行程设计严格匹配同步器齿套的移动距离，保证挂档时齿套能够完全啮合到位，退档时能够完全脱开，避免半啮合状态打齿；自锁与互锁结构集成在拨叉轴的布置区域，通过钢珠与凹槽的配合实现档位的自锁，通过互锁销或互锁钢球实现同时挂入两个档位的防护，提升机构的操作可靠性。在外形尺寸与安装边界上，该组件整体为长轴类集成结构，轴向长度适配对应变速器壳体的内部安装空间，输入轴端的花键结构与离合器从动盘花键毂配合，输出轴端的连接结构适配传动轴的连接法兰，各拨叉轴的端部预留与外部换档摇臂的连接接口，各轴的支撑位置匹配变速器壳体上的轴承安装座，安装时仅需将各轴组件依次装入壳体轴承位，完成拨叉与同步器的对位即可，整体安装边界紧凑，能够在有限的变速器舱内完成布置，适配跑车后置后驱或前置后驱的动力布局空间要求，同时各运动部件之间预留足够的运动间隙，避免换档过程中出现部件干涉，保证机构运转顺畅。
