V160变速器钟形压铸外壳结构设计

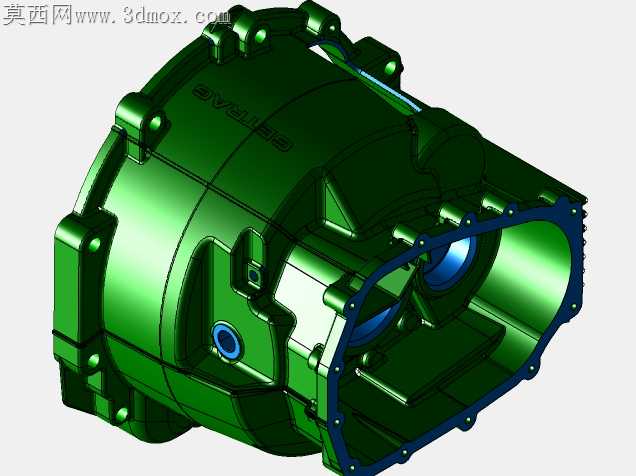

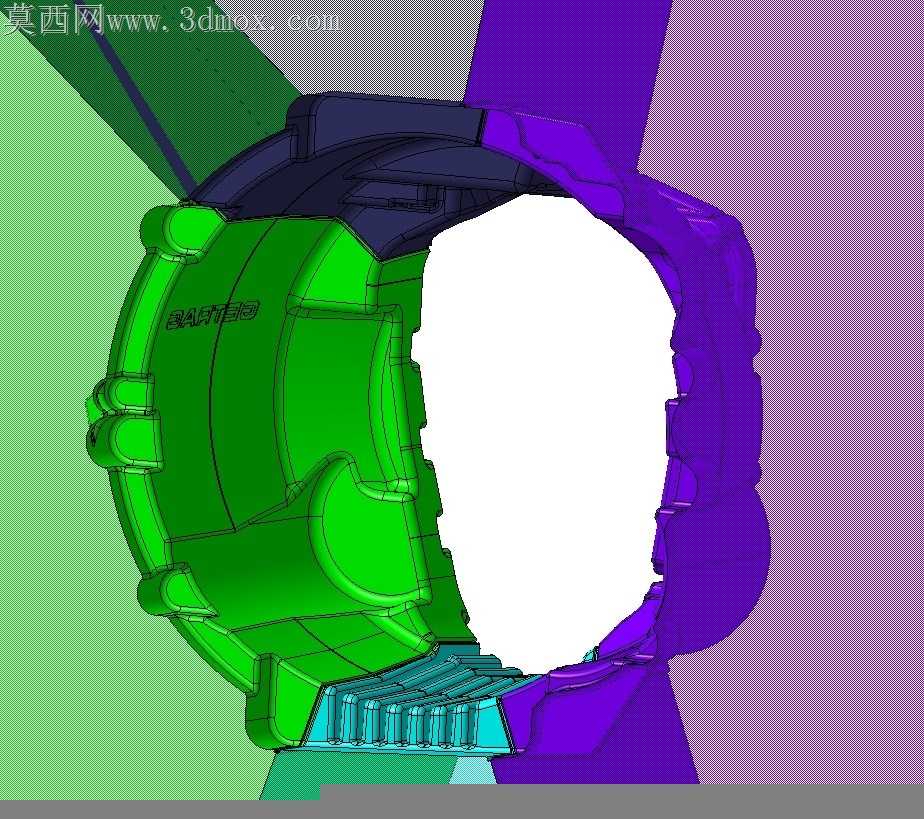

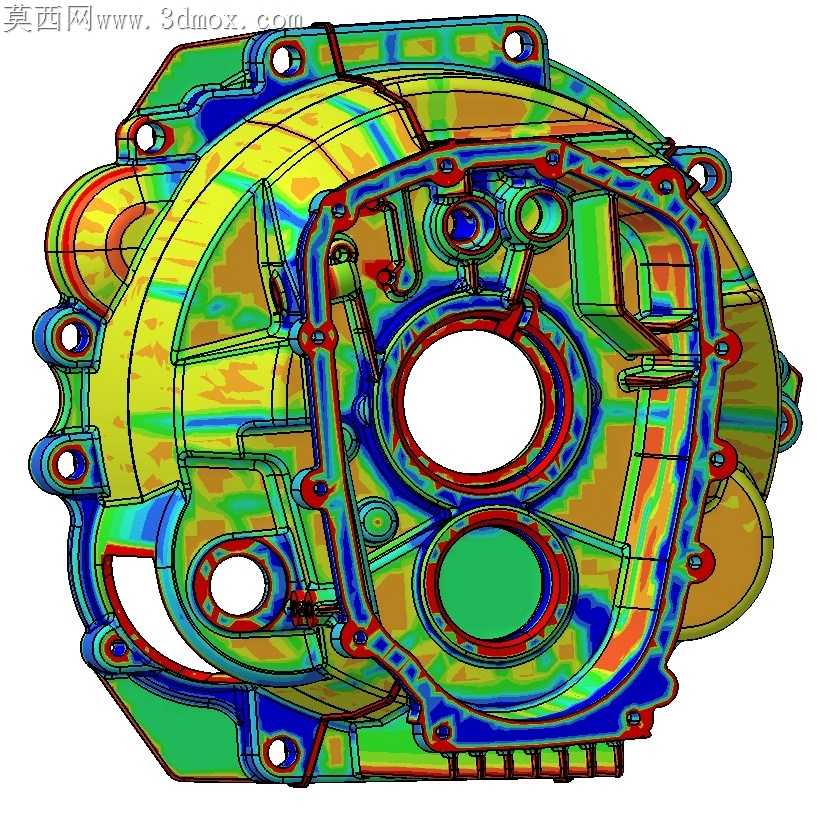

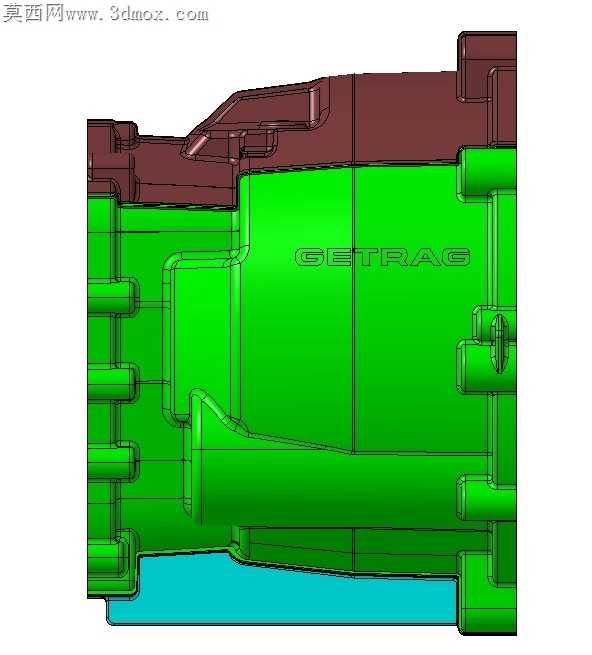

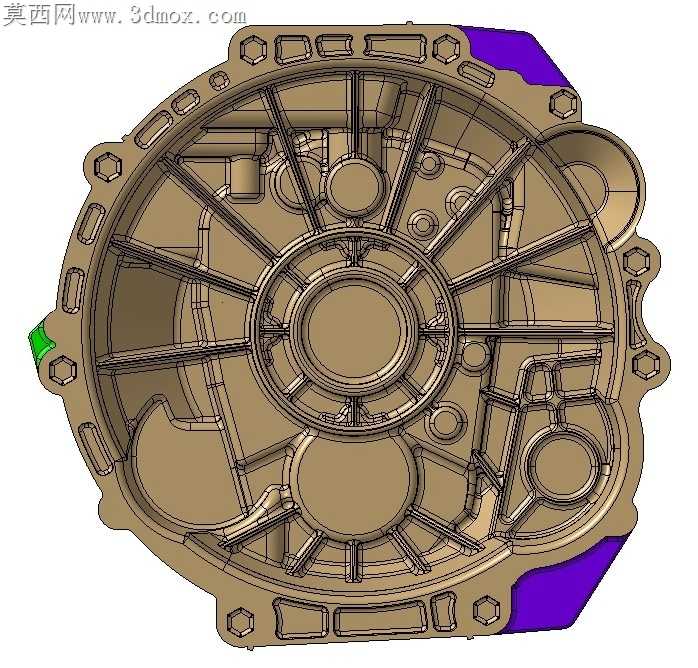

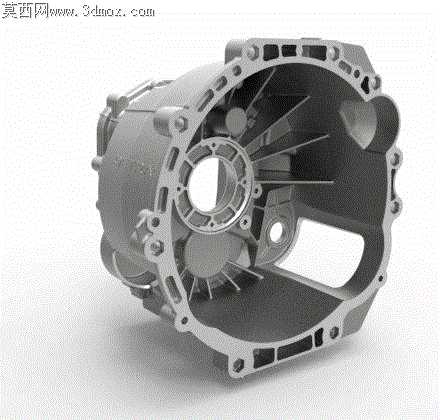

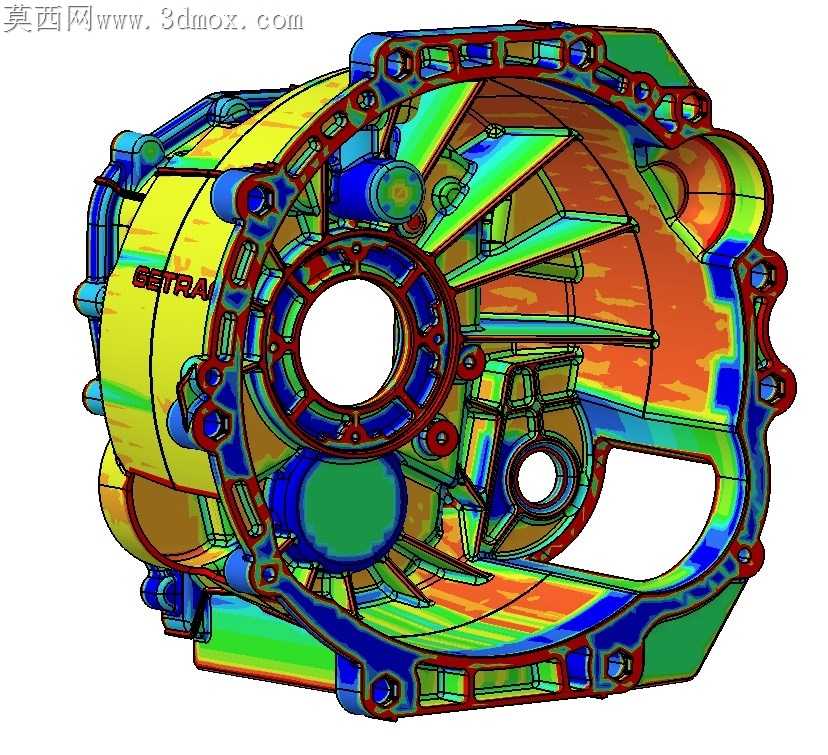

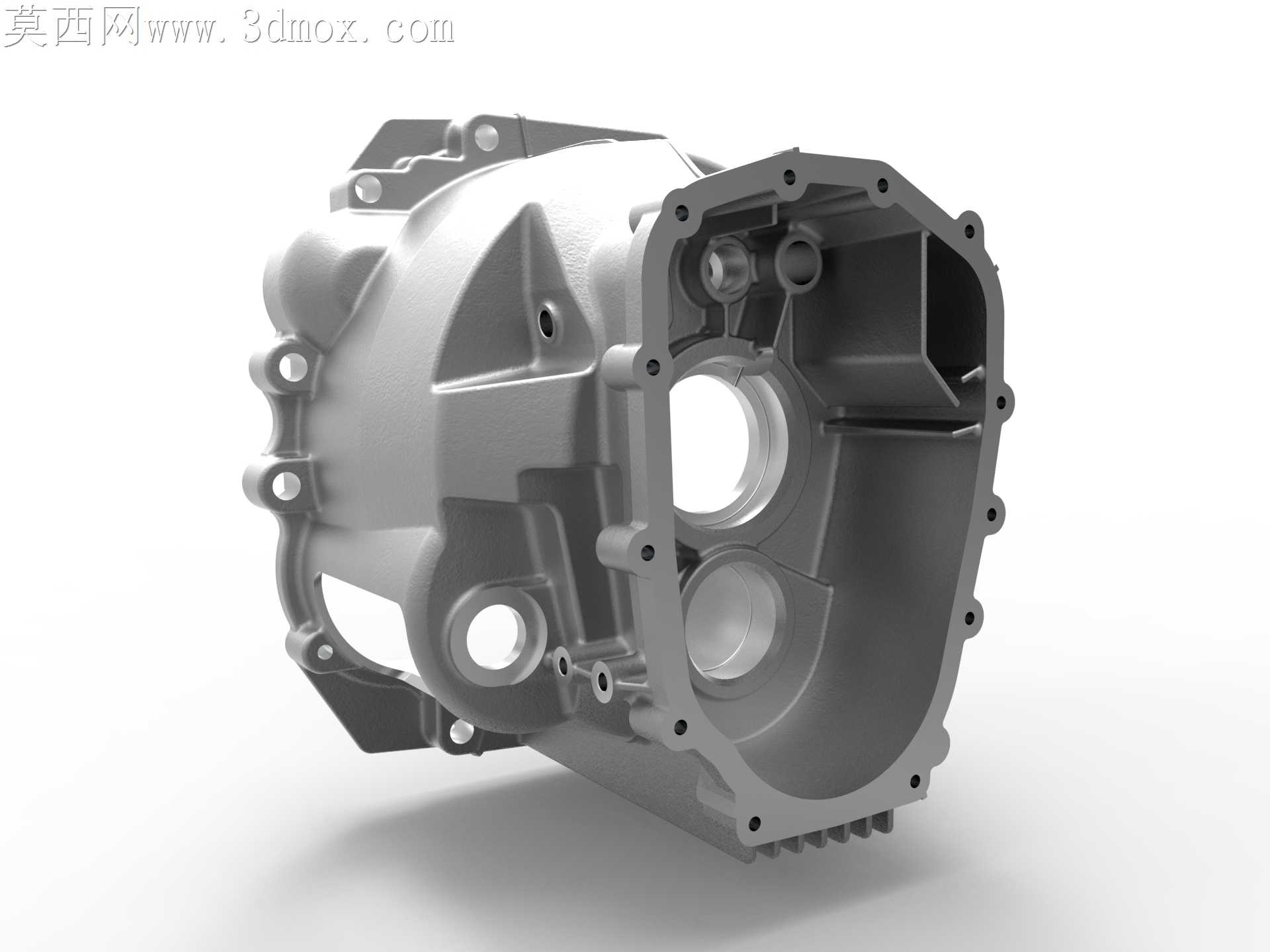

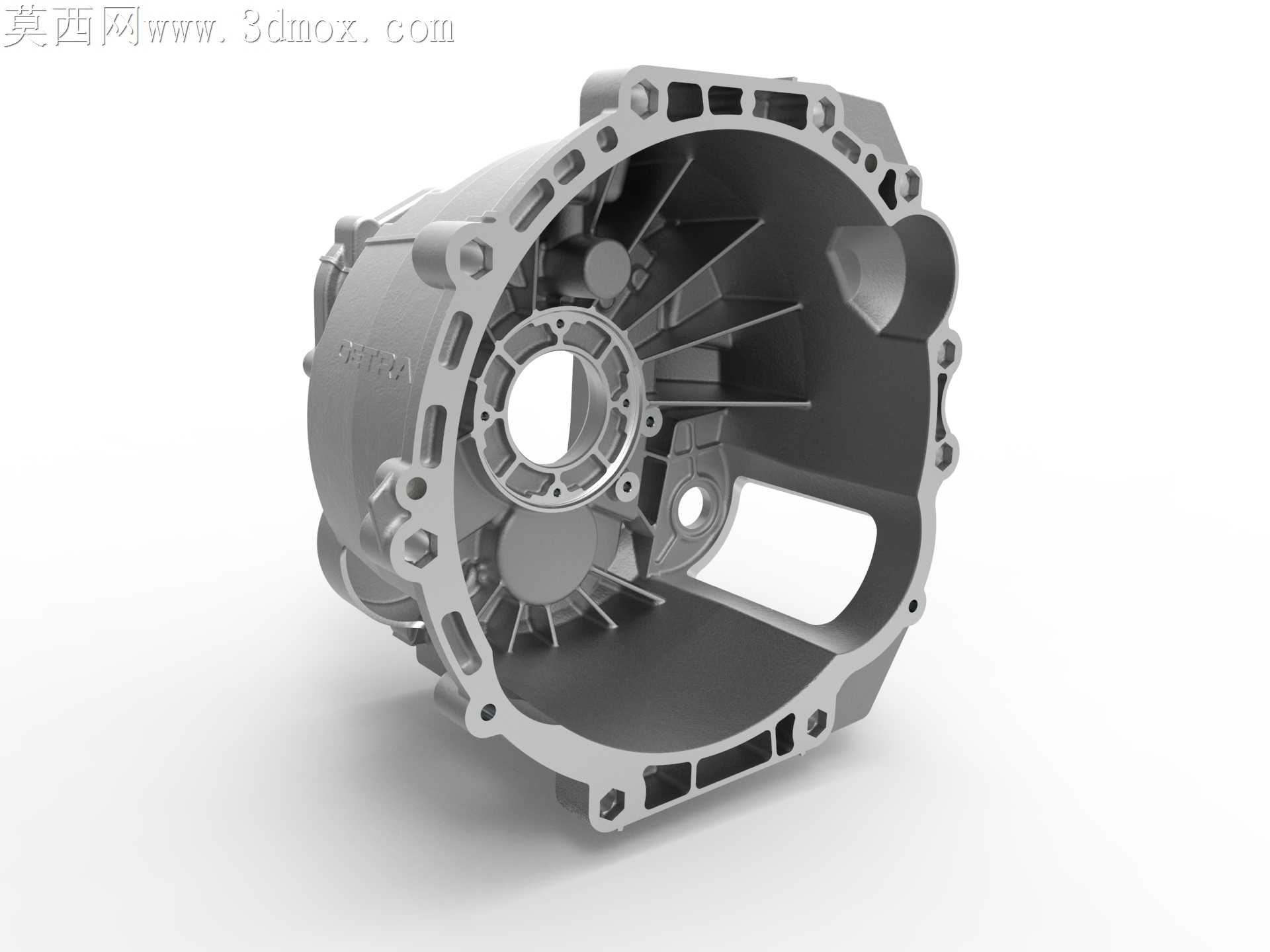

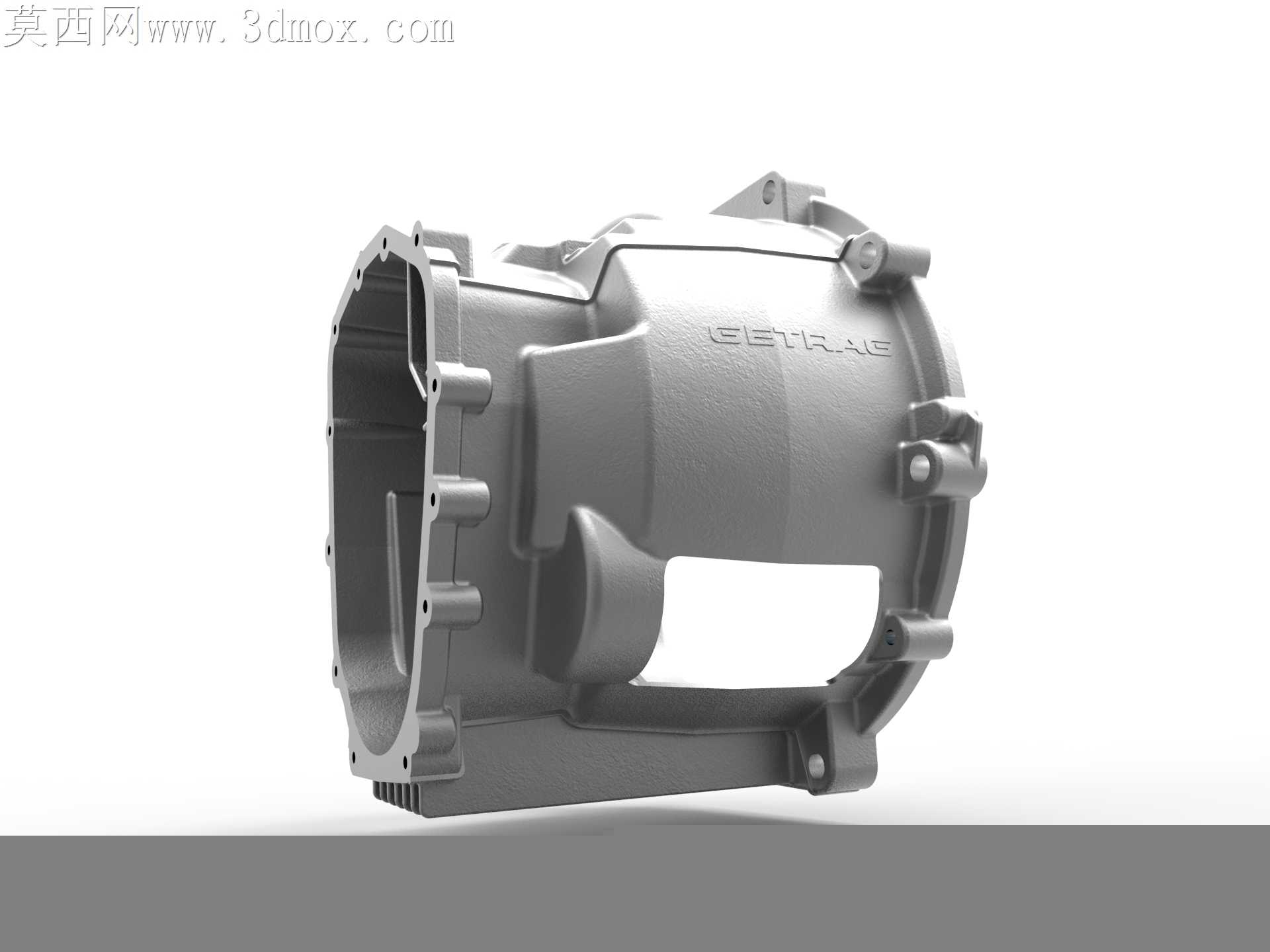

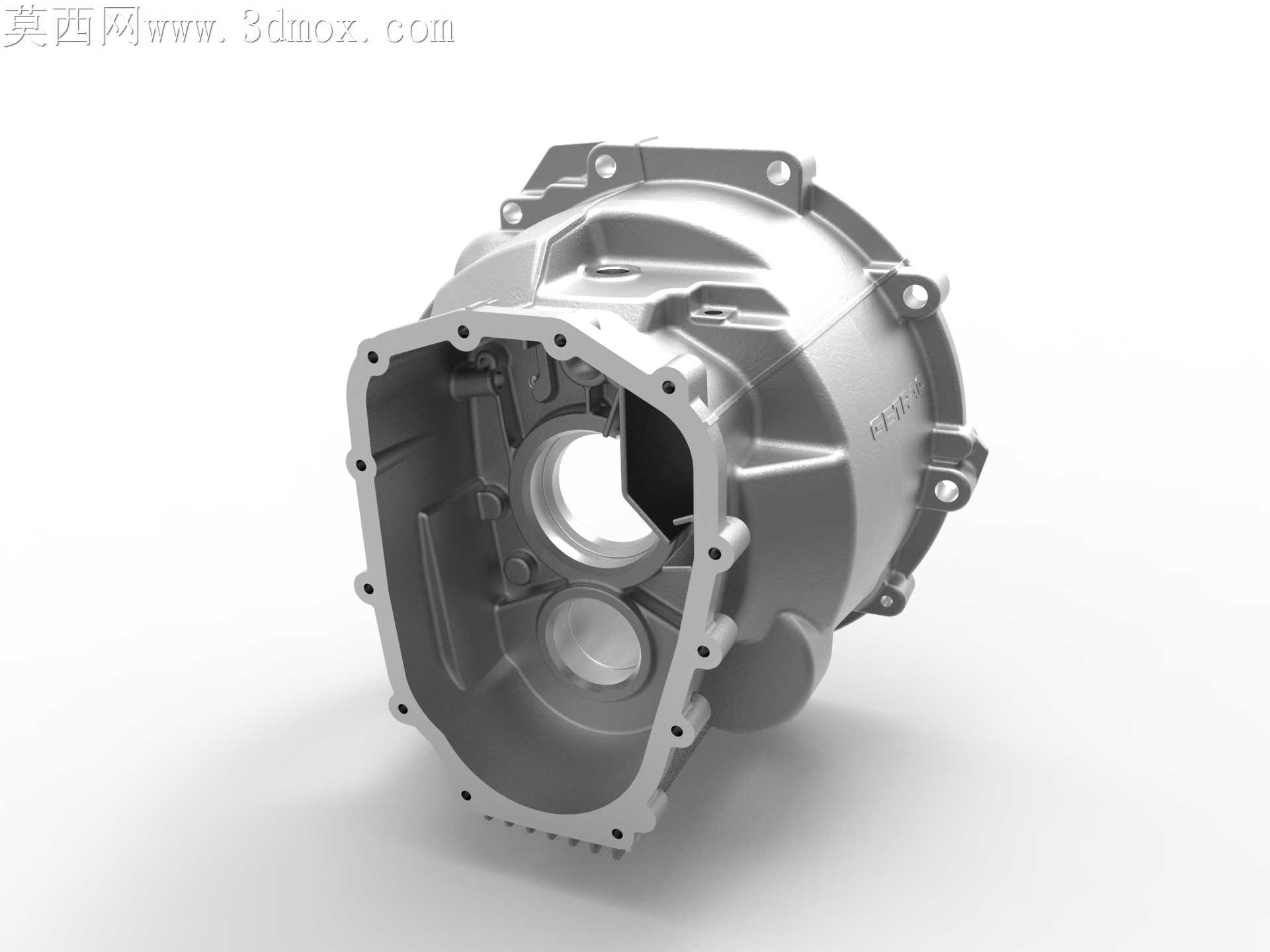

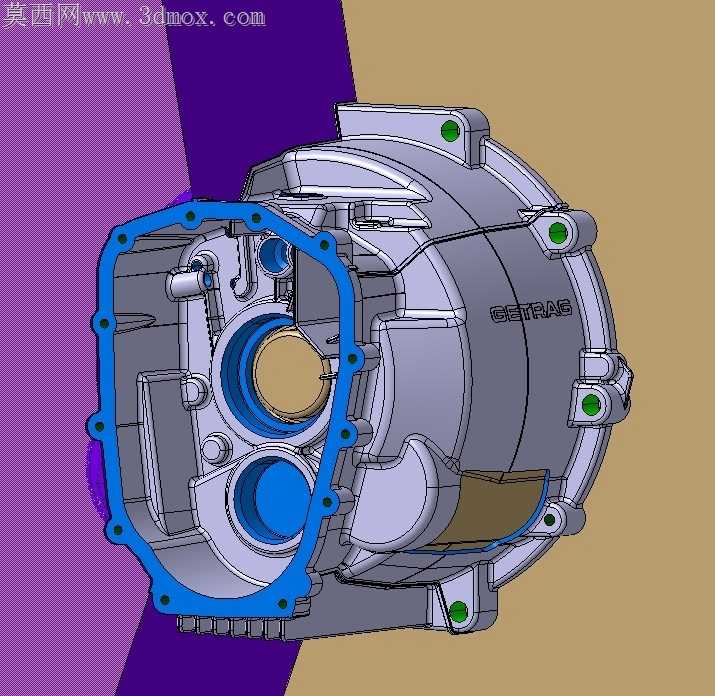

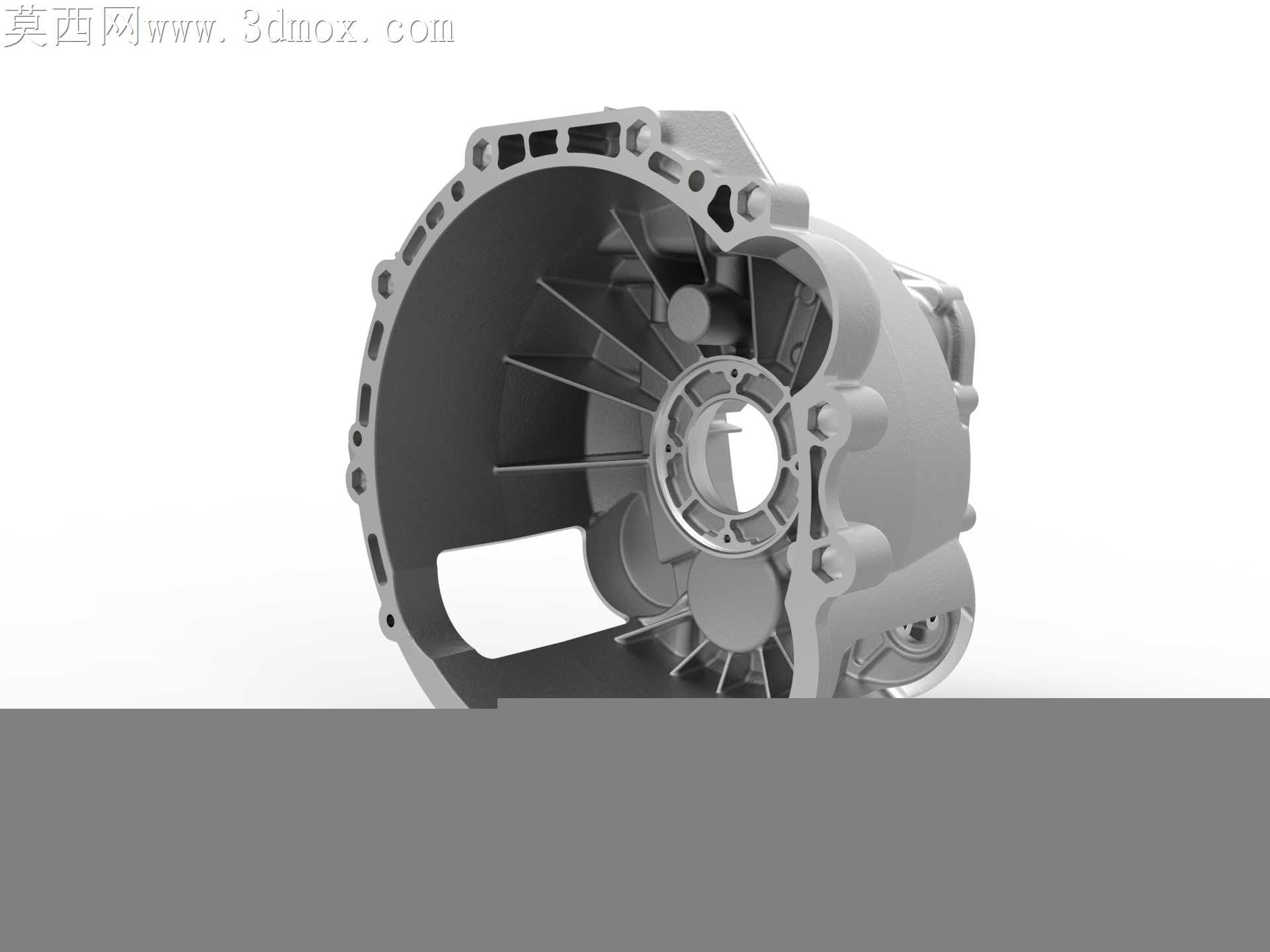

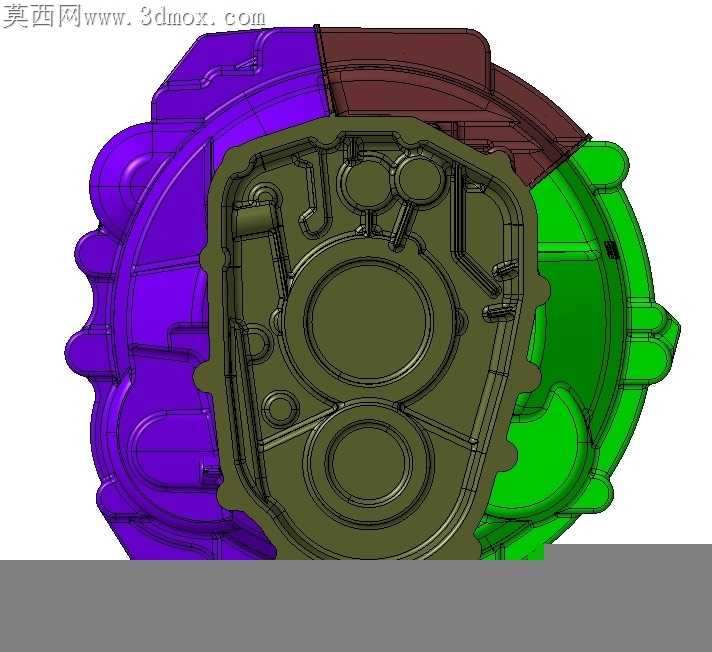

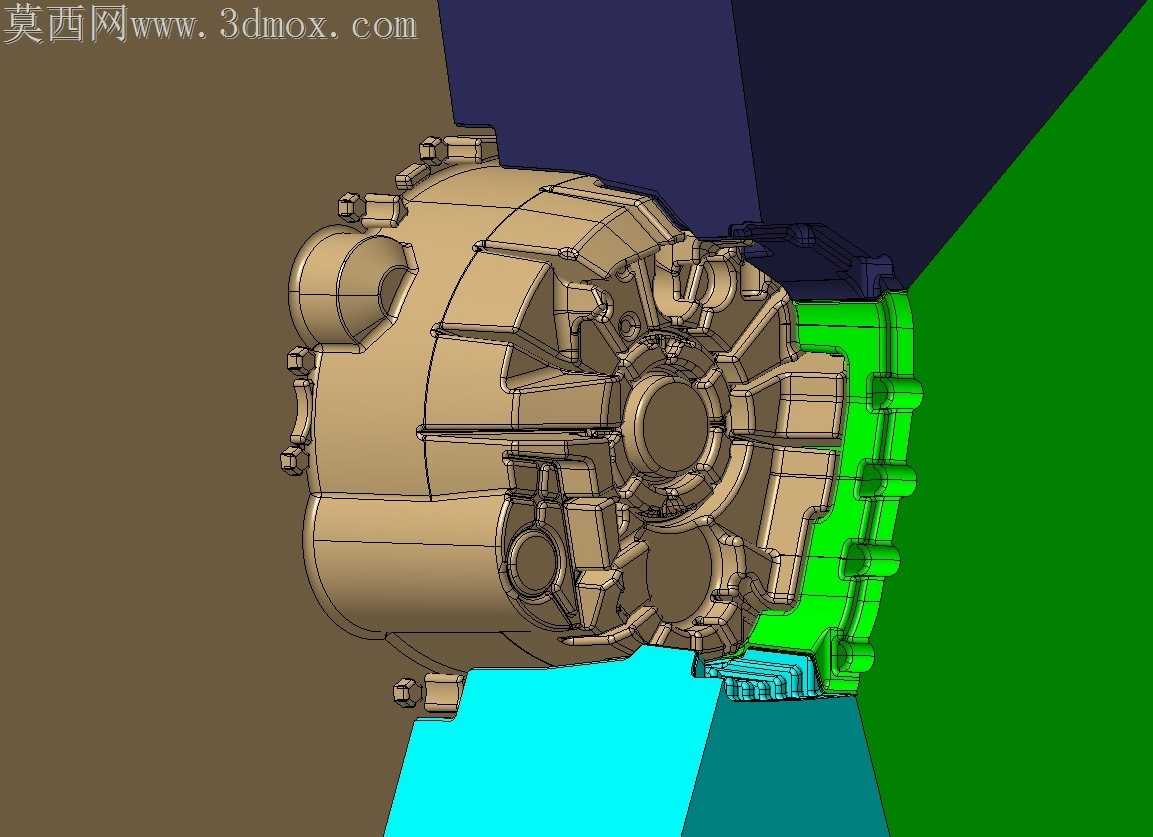

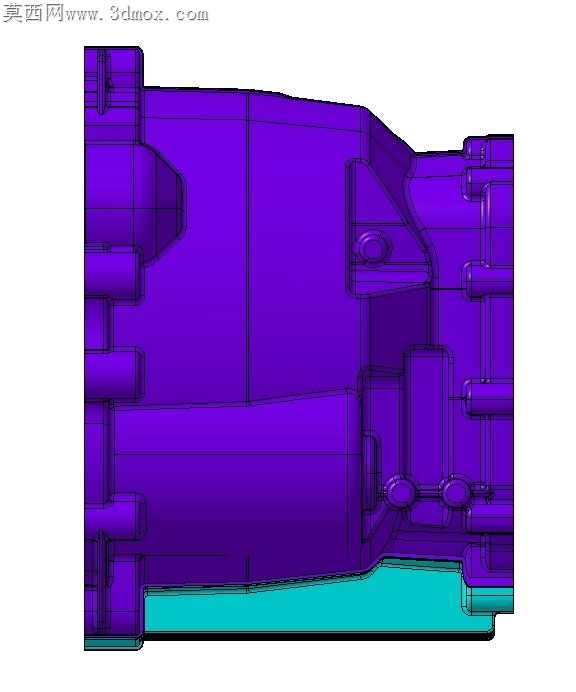

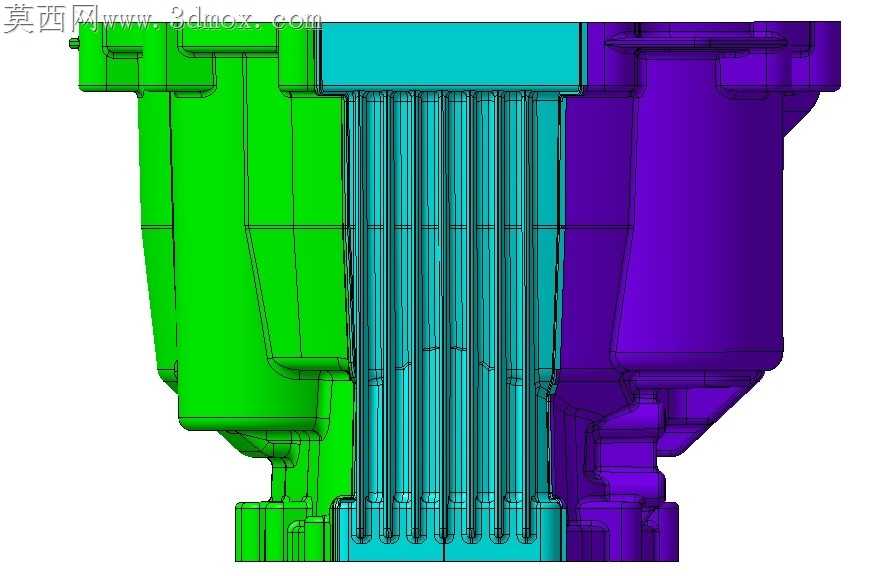

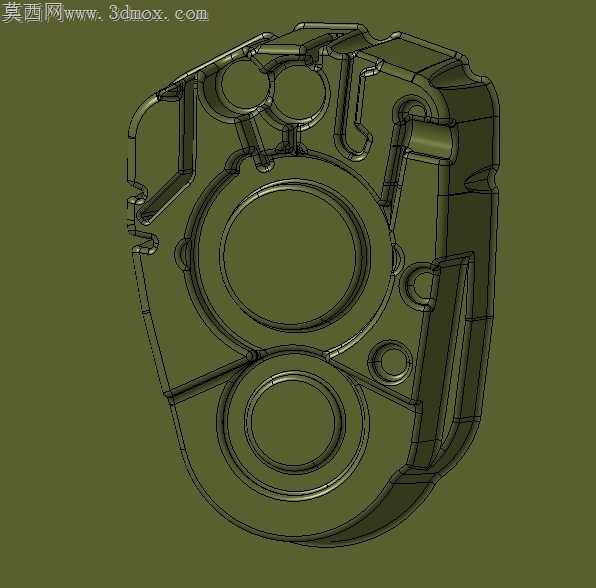

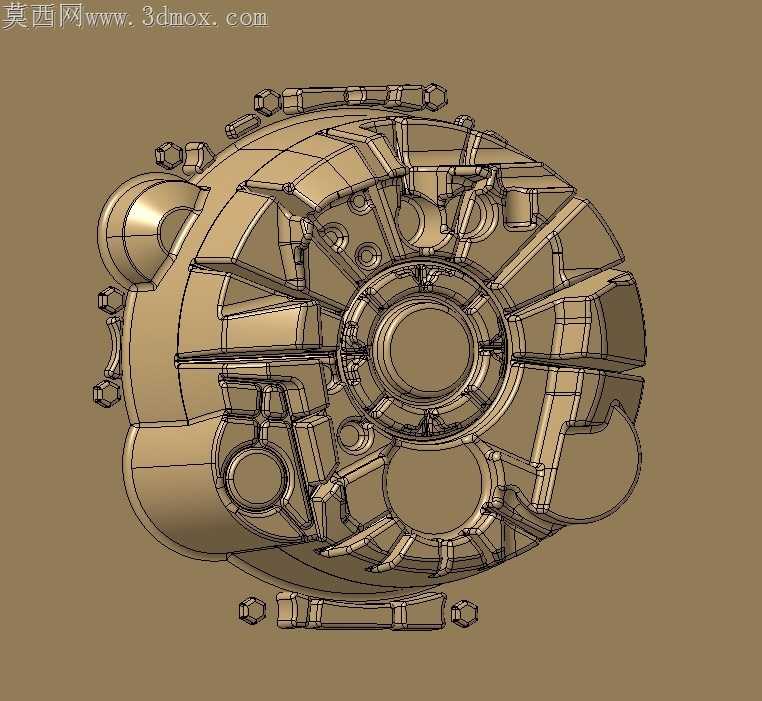

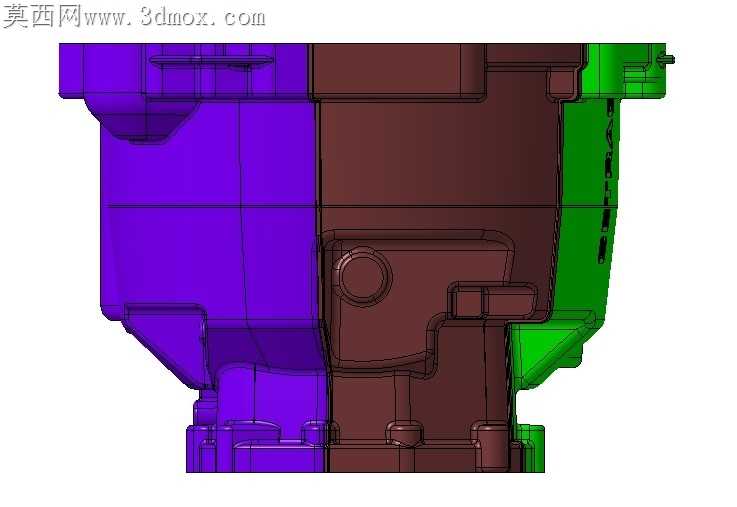

压铸件壁厚不均带来的缩孔、冷隔缺陷，始终是变速器壳体量产阶段卡脖子的核心问题，这款钟形壳的结构设计从根源上回应了这类加工痛点。壳体与变速器主体对接的法兰端，周向分布的螺栓孔位周边做了局部增厚凸台，凸台与壳体主壁的过渡采用了大曲率圆角衔接，没有出现直角突变的结构，避免压铸时铝液充型流速骤变产生卷气，也能减少冷却阶段厚薄壁交界位置的应力集中，杜绝后续机加工时出现微裂纹渗漏的隐患。壳体内腔的加强筋排布没有采用等距均匀布置的常规方案，而是顺着动力传递的载荷路径走向分布，靠近输入轴轴承座的位置筋条宽度收窄、密度提升，既给轴承座提供足够的径向支撑刚度，又不会因为局部料厚过大产生压铸缩松，筋条与壳体内壁的连接位置全部做了拔模斜度适配，拔模角度顺着模具开模方向统一设置，没有出现倒扣结构需要额外抽芯的情况，能有效简化压铸模具的结构复杂度，降低量产时的模具维护成本。壳体侧面的传感器安装位、油道孔位周边，都设计了一体化的定位凸台，凸台端面预留了0.3毫米的机加工余量，不用在压铸后额外堆焊补料，直接铣削就能达到装配要求的平面度，凸台与壳体主体的连接位置做了减薄凹槽处理，阻断压铸时的热传导路径，避免凸台位置冷却过快导致的成型不全。内腔靠近离合器侧的空腔位置，壁面厚度全程控制在3.5毫米到4毫米之间，没有出现局部壁厚超过6毫米的区域，壁厚分析验证下来所有位置的冷却速率差控制在15%以内，能大幅降低压铸后的变形量，减少后续校形的工序时长。壳体外表面的吊装凸耳位置，内部做了空心减重结构，既满足吊装时的强度要求，又不会因为实心结构产生壁厚超标问题，凸耳与壳体的连接圆角做了加大处理，能分散吊装时的集中应力，避免运输过程中出现断裂风险。所有需要与其他部件配合的止口位置，都设计了0.2毫米的压铸预成型余量，后续精车时可以一次走刀完成加工，不用多次装夹找正，能有效提升机加工的效率，也能保证配合面的同轴度要求。
