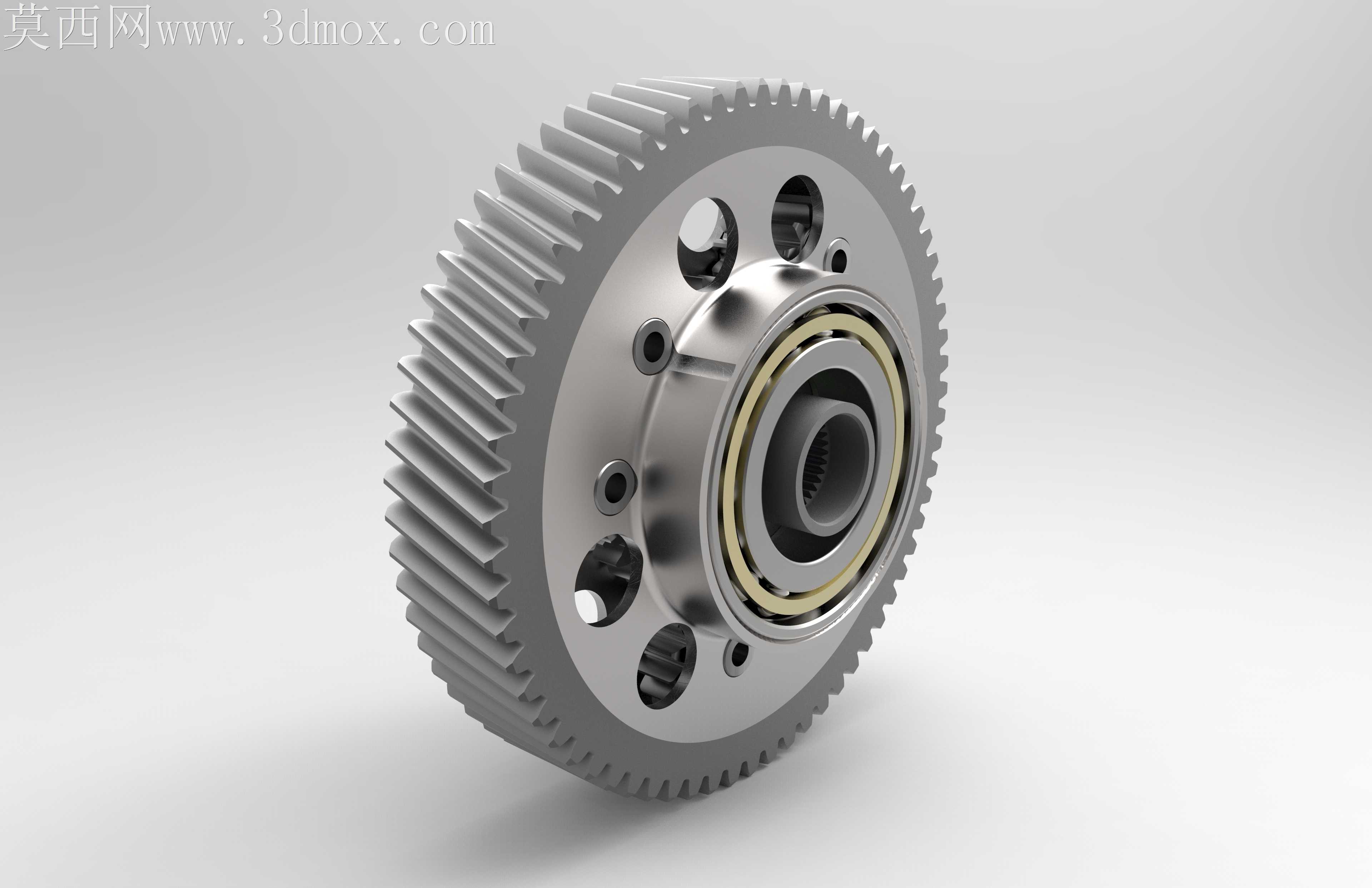

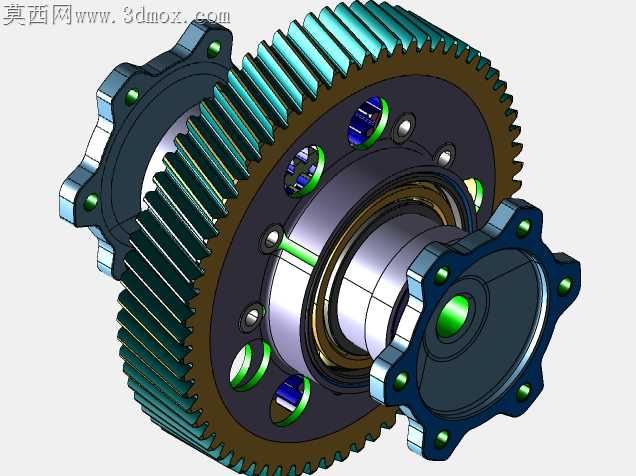

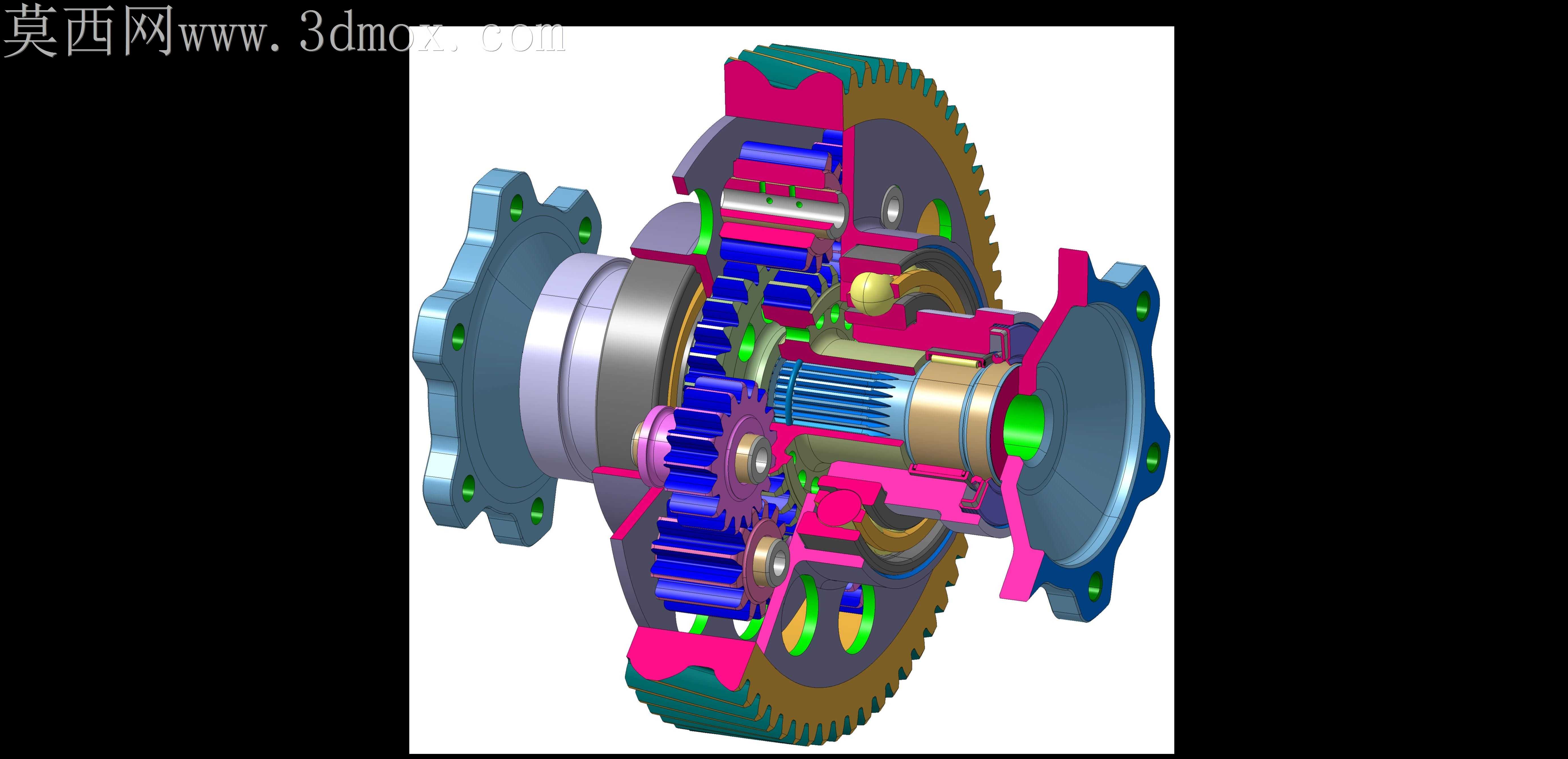

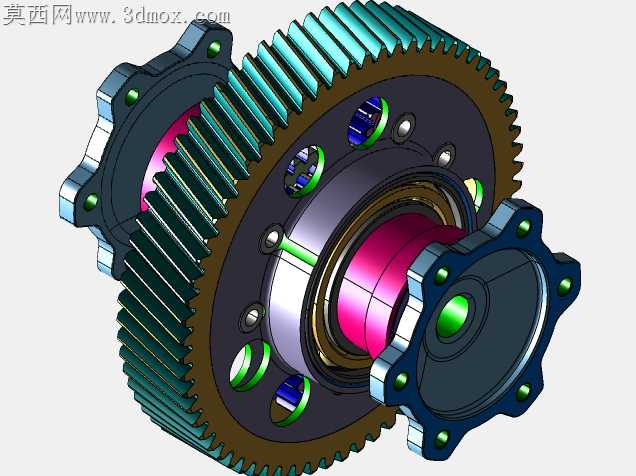

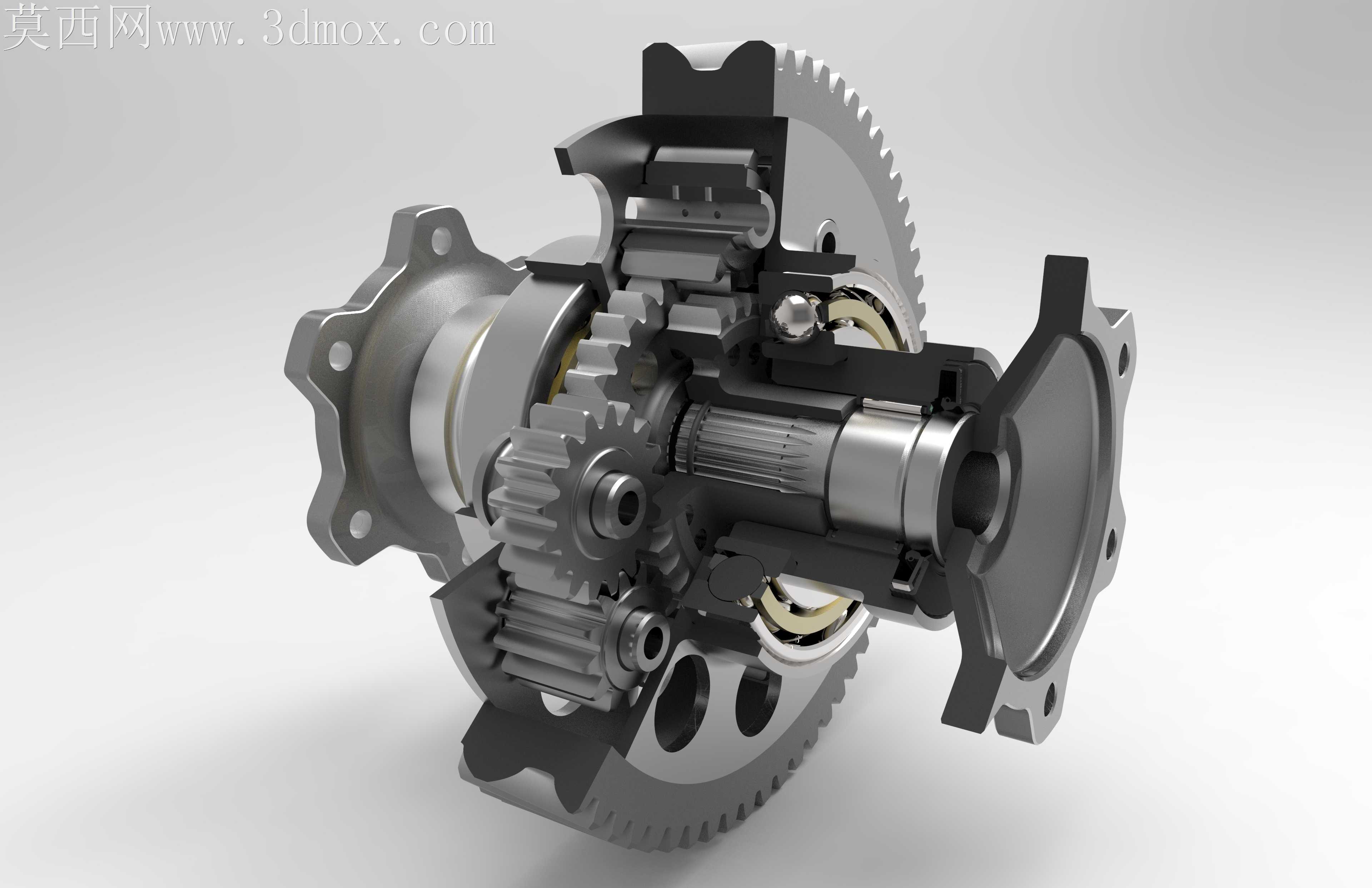

行星式轻型差速器传动结构设计

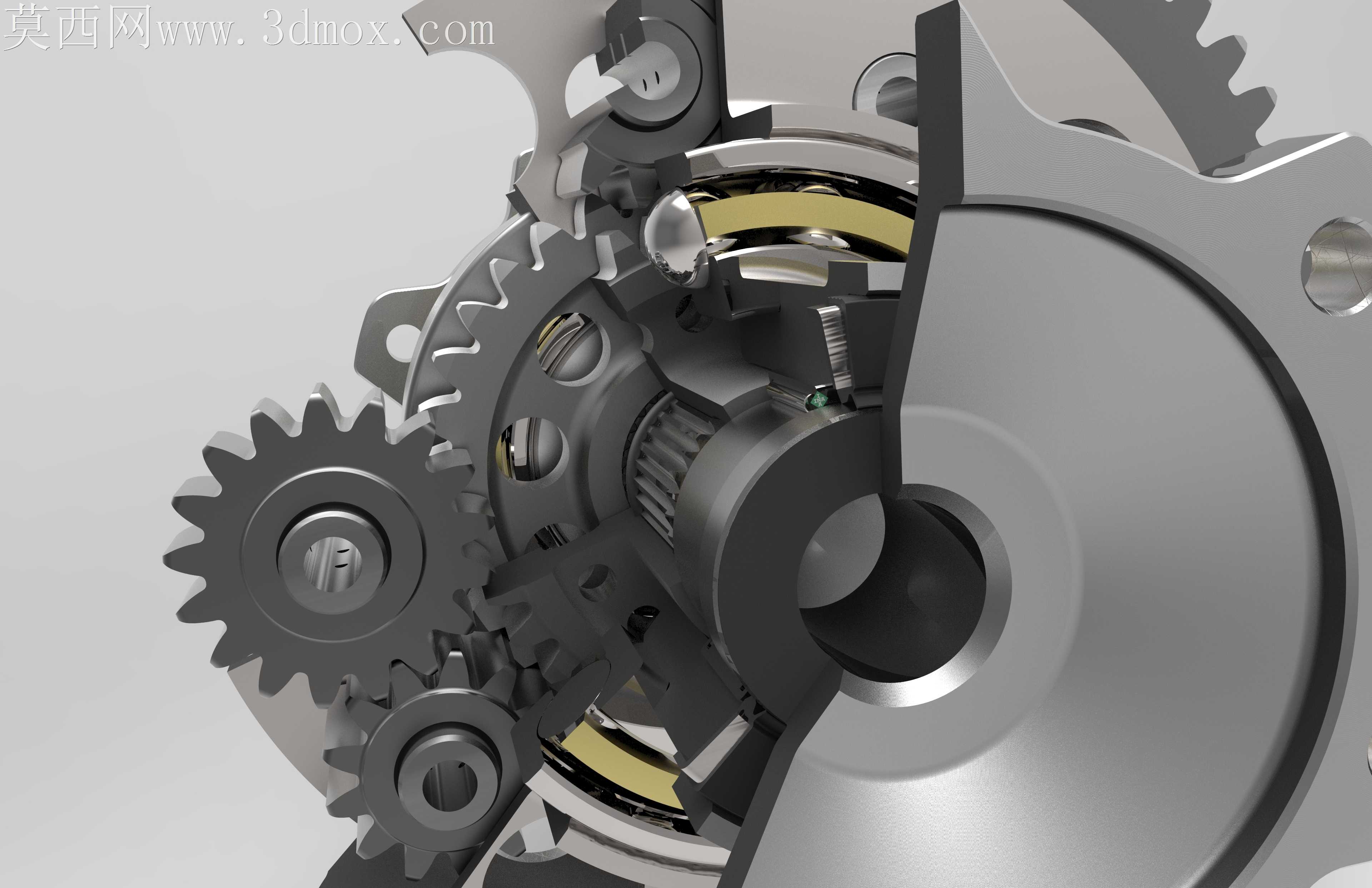

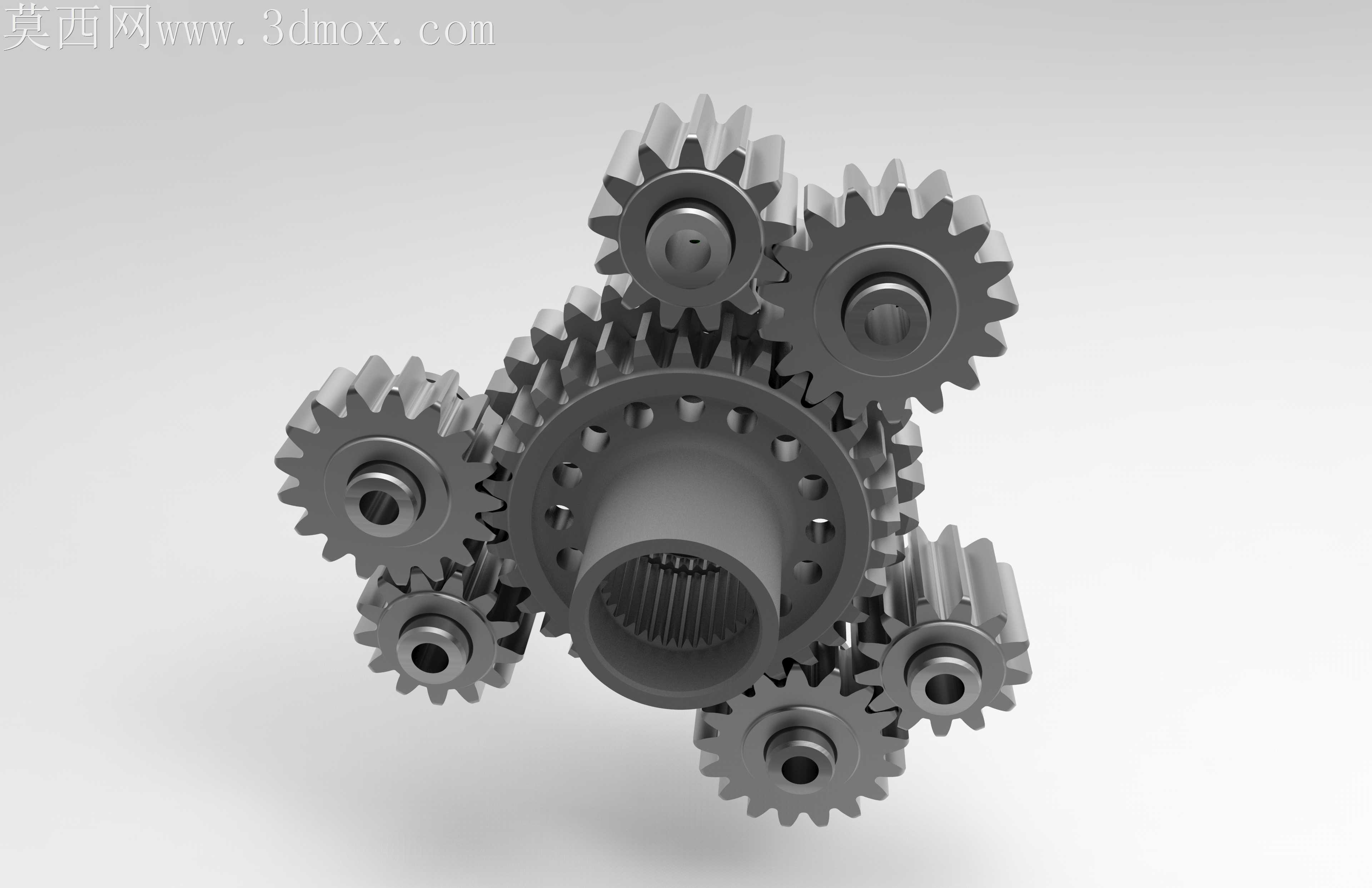

传统差速器在新能源车型紧凑机舱布局下，常出现行星轮轴窜动、太阳轮啮合间隙不均的装配隐患，这套行星式轻型差速器的结构设计，从根源上规避了这类量产阶段的常见问题。太阳轮与输入轴的花键配合段做了微幅齿向修形，修形量控制在0.02mm以内，既抵消了装配时的同轴度误差，也能在大扭矩输出时避免齿面偏载磨损。行星轮架的安装孔位采用了一体镗削加工基准，四个行星轮轴的孔位同轴度公差控制在0.015mm，不需要额外的调整垫片就能保证行星轮与太阳轮、内齿圈的啮合间隙均匀，减少了总装线上的选配工序。内齿圈与差速器壳体的连接采用了过盈配合加定位销的组合方式，过盈量根据铝合金壳体的热膨胀系数做了匹配，在-40℃到120℃的工作温度区间内，不会出现齿圈松动移位的问题。差速器两端的连接法兰做了轻量化的镂空设计，镂空位置经过拓扑优化，在保证法兰连接刚度的前提下，单件重量降低了18%，适配电动汽车对簧下质量的严苛要求。半轴齿轮与壳体之间的耐磨垫片采用了球面贴合设计，相比传统平面垫片，能更好地吸收半轴跳动带来的侧向力，减少垫片的异常磨损，延长差速器的维护周期。行星轮的滚针轴承保持架做了开口优化，装配时不需要专用工装就能快速压入，同时保持架的导油槽正对壳体上的润滑油道，车辆行驶时齿轮油能直接进入滚针配合面，避免高速工况下的轴承烧蚀。这套结构没有采用额外的摩擦片式限滑结构，完全靠齿轮啮合的参数匹配实现扭矩的平顺分配，零件数量比同扭矩等级的传统差速器减少了12个，既降低了制造成本，也减少了故障点。壳体的合箱面采用了无垫片密封设计，合箱面的平面度公差控制在0.008mm，涂胶后能实现可靠密封，不会出现齿轮油渗漏的问题。所有齿轮的齿顶都做了小圆角钝化处理，避免装配时齿顶锐边划伤密封件或操作人员，也能减少齿轮啮合初期的毛刺脱落，延长润滑油的使用寿命。
