双行星轮式汽车差速器结构三维设计

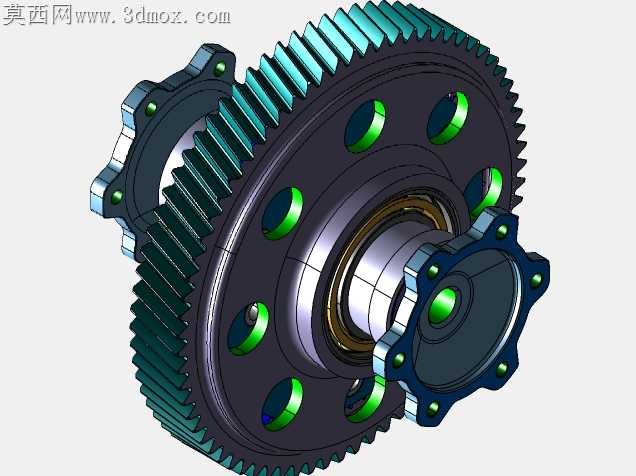

做这个差速器建模的时候，我特意选了装配逻辑视角来捋整个建模流程，毕竟差速器最核心的就是各齿轮、壳体、轴件之间的配合关系，差一丝都没法还原它的差速动作逻辑。一开始画齿圈的时候没急着直接生成齿形，先把差速器壳体的安装基准面定死，毕竟齿圈是差速输入端，它和壳体的过盈配合位公差得卡准，齿圈外齿的渐开线我特意留了0.02mm的建模余量，避免后续装配的时候和主减齿轮出现干涉，毕竟实际加工里齿圈压装后会有微小形变，建模的时候提前把这个量考虑进去，后续做运动仿真就不会卡齿。

行星轮的建模是最磨人的，四个行星轮要同时和太阳轮、齿圈啮合，我一开始直接阵列行星轮轴孔，结果做啮合检查的时候发现有两个轮的齿侧间隙差了0.03mm，转起来会有卡顿，后来干脆先把一个行星轮和太阳轮、齿圈的啮合位调整到齿侧间隙均匀，再以太阳轮中心为基准做圆周阵列，顺带把行星轮背后的减磨垫片安装位也一起做了阵列，保证每个行星轮的轴向间隙都一致。半轴齿轮和行星轮的配合面我特意做了微小的球面修形，不是完全的直面齿，还原实际差速器里齿轮在转向时能小幅摆动补偿间隙的设计，这个细节一开始没注意，做转向差速仿真的时候齿轮直接卡死死机，翻了差速器设计手册才加上这个修形量。

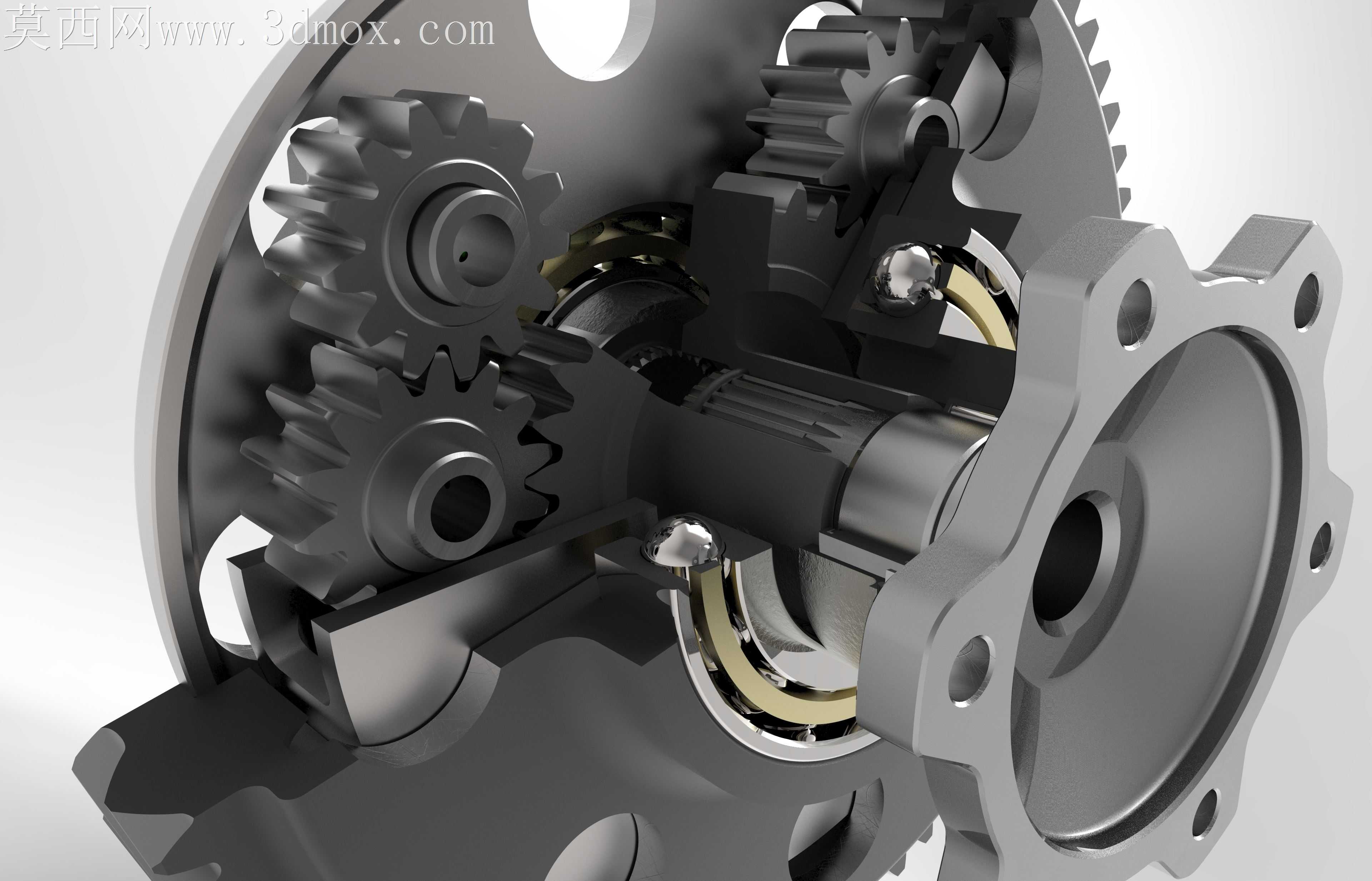

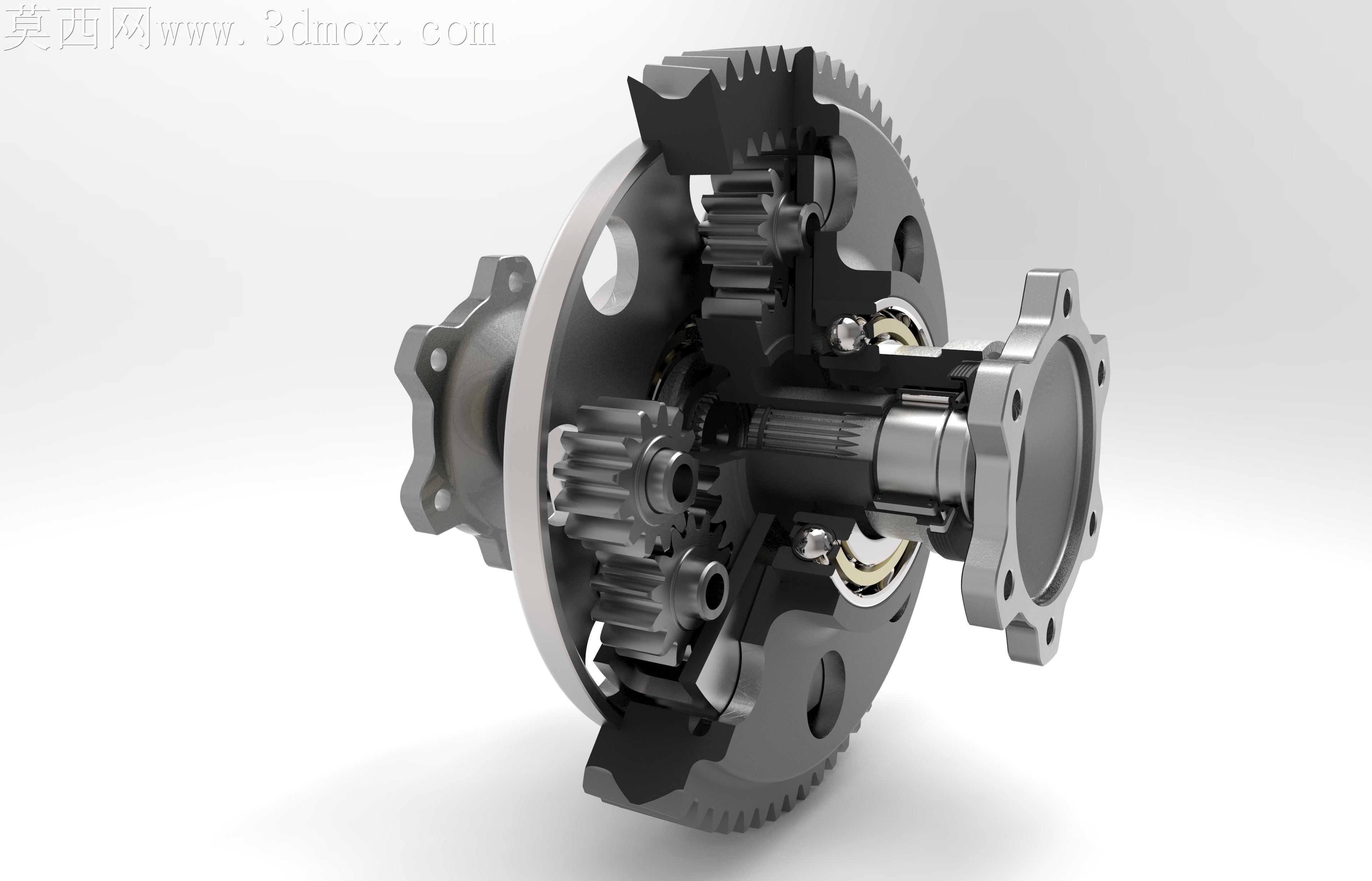

壳体部分的建模没做多余的轻量化挖孔，毕竟这个模型要兼顾结构展示和装配演示，法兰盘上的连接螺栓孔我特意做了沉头位，和实际装车的螺栓规格匹配，两端的轴承安装位留了轴承外圈的配合公差，连轴承内部的保持架、钢球都做了简化但保留装配关系，不是随便放个圆柱套上去。材质调试的时候，齿轮部分我选了渗碳淬火钢的材质，调了略带磨砂的金属质感，齿面特意加了极细微的磨削纹理，不是光溜溜的金属面，壳体用了铸钢的哑光质感，螺栓、垫片这些标准件做了镀锌的亮面效果，打光的时候特意用侧光打在齿轮啮合位，把内部的传动层次照出来，渲染出来的剖视效果能一眼看清动力传递路径。

整个模型做下来最在意的就是装配的逻辑自洽，从齿圈输入动力，到行星轮架带动车轮输出，再到左右半轴差速时行星轮的自转动作，所有配合都按实际装车的约束来加，没有随便锁死零件，转起来的时候能直观看到直线行驶时行星轮只公转不自转，转向时行星轮一边公转一边自转补偿左右轮转速差的状态，不管是做教学演示还是结构参考，都能直接用，不用再调整配合关系。
