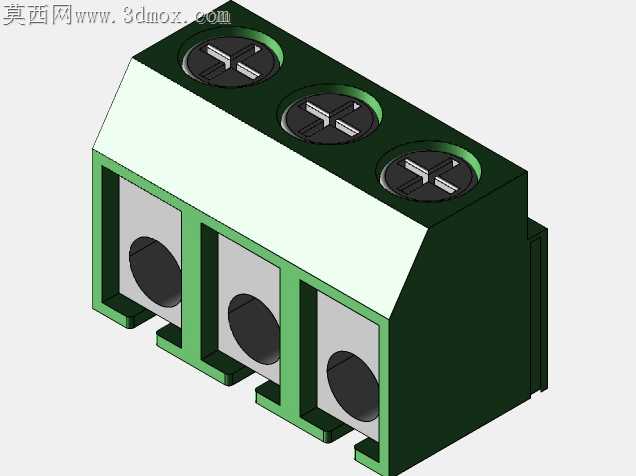

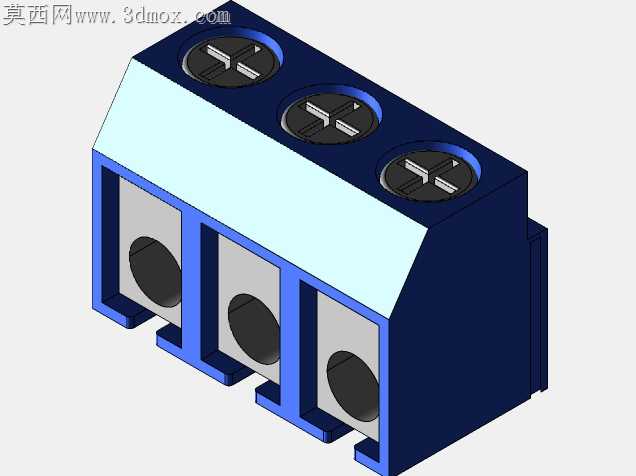

5mm间距三位螺丝式接线端子结构

这款螺丝接线结构是低压电气布线场景中极为常用的导线连接部件，广泛应用于工控电路板、小型电源模块、家电控制板、照明驱动模组等需要实现多回路导线可靠接续的场景，能够替代传统的导线缠绕搪锡工艺，大幅提升现场布线与后期维护的作业效率，同时避免虚接、导线松脱引发的电路故障。在实际使用中，这类接线部件主要承担不同线径导线之间、电路板走线与外部引出导线之间的电气连接与机械固定作用，通过顶部螺丝的旋紧压力将插入接线孔的导线牢牢压合在内部导电件上，既保证足够的接触面积降低接触电阻，也能提供充足的拉脱力抵御日常使用中的震动拉扯。从功能特性来看，该结构采用三位独立接线位设计，相邻接线位之间设置绝缘隔筋，完全避免不同回路导线误触引发的短路风险；顶部采用十字槽螺丝，适配常规十字螺丝刀操作，接线作业无需专用工具；正面的圆形接线孔适配1.0mm直径的单股硬导线或同等截面积的多股软导线，导线插入后无需额外预处理即可完成锁紧。设计过程中，首先确定了5mm的标准引线间距，这个间距既符合低压小电流场景的电气安全爬电距离要求，也能匹配市面上绝大多数PCB板的标准焊盘布局，对应不同位数的端子可以直接适配不同宽度的安装空间，两位结构对应10mm×8mm的安装 footprint，三位对应15mm×8mm，四位到八位也分别对应标准化的长宽尺寸，能够直接在PCB设计时调用标准封装，无需重新绘制焊盘。外形上采用深绿绝缘基座搭配浅绿隔筋的配色，基座采用斜顶设计，既让顶部螺丝操作面有更合适的操作角度，减少螺丝刀操作时的打滑概率，也能在多排端子并排安装时预留足够的操作空间；基座两侧设置有定位卡扣结构，既可以在PCB焊接时辅助定位避免端子偏移，也能实现多组端子的拼接扩展，满足不同回路数的接线需求。安装边界上，该端子采用直插焊板设计，焊接引脚长度适配常规1.6mm厚度的PCB板，焊接后端子底部与板面预留微小间隙，避免焊接时助焊剂残留堆积在基座底部；整体高度控制在合理范围内，不会在设备内部占用过多的垂直空间，适配紧凑化的电气舱布局；接线孔的深度经过优化，能够保证导线插入后完全覆盖导电接触区域，避免导线铜丝外露引发的安全隐患。
