直插式六脚排母电子接插件结构

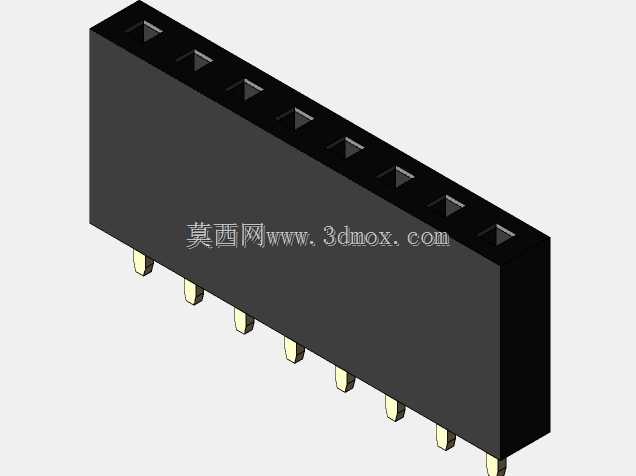

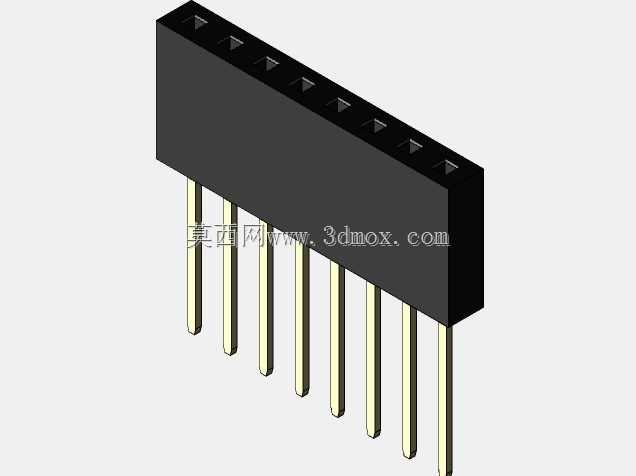

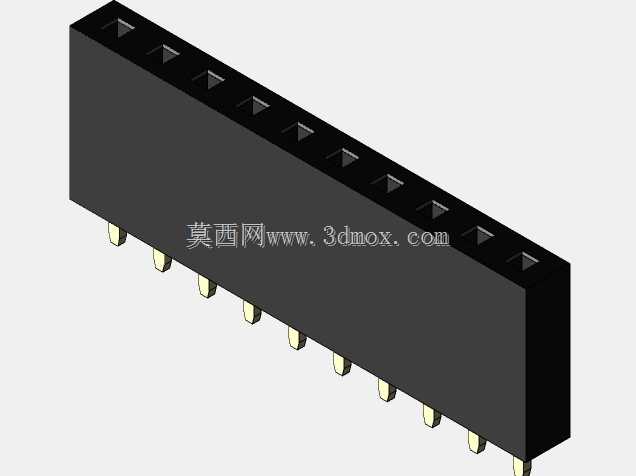

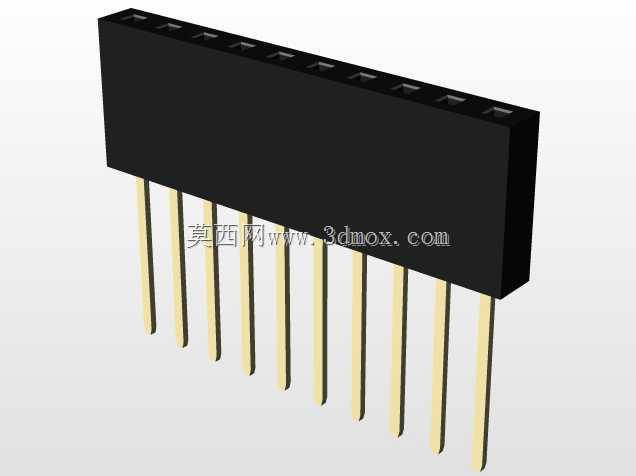

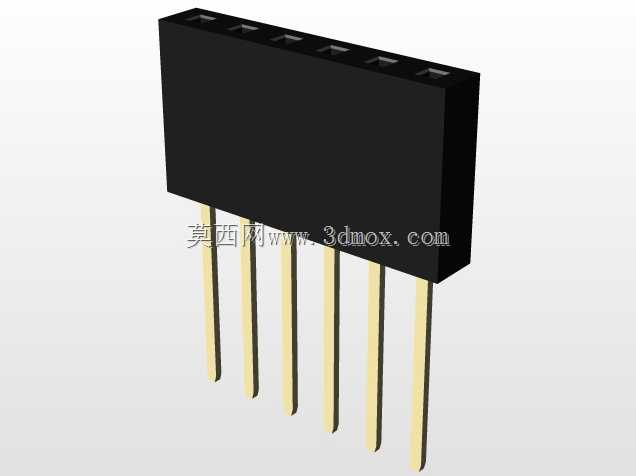

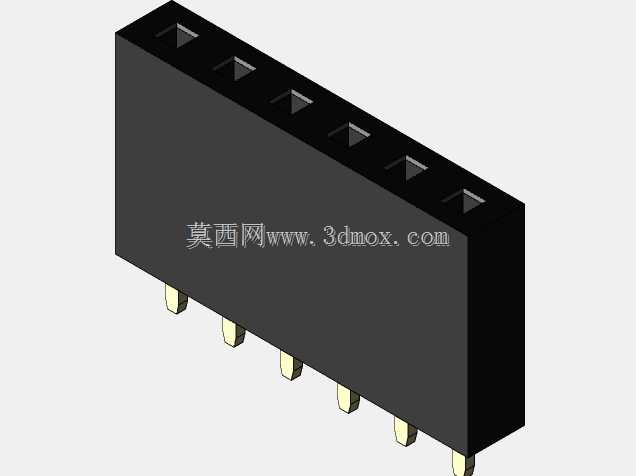

这款直插式排母接插件是电子电路互联场景中应用极为广泛的基础连接部件，主要承担PCB板之间、PCB板与功能模块之间的信号与小电流传输作用，常见于工控控制板卡、消费电子主板、通讯设备接口板、智能硬件模组等场景中，能够为模块化电路设计提供可拆接的稳定连接方案，既可以满足生产阶段的模块化装配需求，也能为后续的设备维护、模块替换提供便利，无需焊接即可完成对应公座的对接，大幅降低装配与返修的操作成本。在实际使用过程中，这类排母需要与对应规格的直插排针配合使用，通过插孔内部的弹性接触结构与排针引脚形成稳定的电气连接，接触部位采用弹性铜材基底搭配表面镀层处理，能够有效降低接触电阻，减少长期使用过程中的氧化风险，保障信号传输的稳定性，避免出现接触不良导致的信号中断、压降过大等问题。从设计思路来看，这款排母采用了行业通用的2.54mm标准引脚间距设计，这一间距规格是通孔插装类电子元件的通用标准尺寸，能够完美适配通用洞洞板、标准PCB设计网格以及市面上绝大多数同间距排针产品，具备极强的通用互换性，设计人员在进行电路布局时无需单独为其预留特殊安装尺寸，直接套用标准封装即可完成布局，能够有效缩短电路设计的周期。产品的引线宽度设置为0.6mm×0.4mm，能够适配常规波峰焊、手工焊的焊接工艺需求，焊盘接触面积充足，焊接后引脚与PCB板的结合强度足够，能够承受常规插拔过程中的外力作用，避免出现焊盘脱落、引脚脱焊的问题。从安装边界尺寸来看，6路规格的排母整体安装占位为15.64mm×2.5mm，8路规格占位为20.72mm×2.5mm，10路规格占位为25.80mm×2.5mm，不同路数的产品宽度尺寸保持一致，仅长度随引脚数量增加线性延伸，设计人员可以根据实际需要的信号通路数量灵活选择对应规格，在PCB布局时可以精准预留安装空间，不会出现尺寸干涉问题。产品本体采用耐高温绝缘工程塑料注塑成型，能够耐受焊接过程中的高温冲击，不会出现壳体融化、变形的问题，同时绝缘材质具备足够的介电强度，能够避免相邻引脚之间出现爬电、击穿等问题，相邻引脚之间的绝缘隔槽设计也进一步提升了产品的电气安全性能，插孔内部的弹性接触端采用对称式弹片结构，在排针插入时能够从两侧夹紧引脚，保障接触压力稳定，即使在存在一定振动的使用场景下，也能维持可靠的连接状态，不会因为外力振动出现接触瞬断的问题。
