奔驰三叉星环形车标压铸成型结构

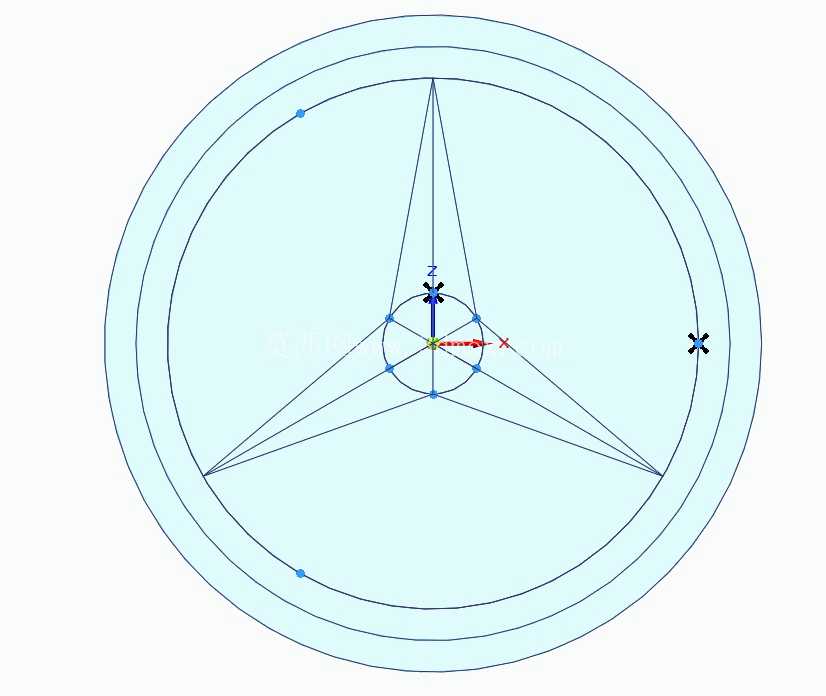

这款三叉星环形标识件，主要应用在乘用车辆前脸格栅、车尾门、轮毂中心盖等外饰标识安装位，是车辆品牌识别的核心外露零件，日常工况下需要耐受户外紫外线照射、高低温交变、洗车药剂腐蚀、高速行驶飞石冲击，同时要满足外饰件的外观面高光无瑕疵要求，不能有缩痕、熔接痕、毛刺等压铸常见缺陷。从结构设计来看，整体采用同心双层圆环嵌套中心三叉星辐条的布局，外层圆环作为安装贴合的基准边，厚度控制在2.5mm，背面预留0.8mm深度的背胶粘贴槽，也可根据安装需求在三个星辐端点位置预留热熔柱安装孔，适配不同车型的安装固定方式，不需要额外增加支架结构，直接贴合车身钣金或者饰板表面即可。中心三叉星的三个辐条采用等角度120度均分布局，辐条从中心交汇点向外逐渐加宽，和外层圆环衔接位置做R1.2的圆角过渡，避免压铸成型时出现应力集中导致的冷隔缺陷，同时辐条背面做0.5mm的减胶处理，既保证正面外观面的厚度均匀，避免表面出现缩印，也能控制零件整体重量，单个零件重量控制在18g左右，不会给安装位带来额外的负载。设计过程中优先考虑压铸工艺的成型可行性，所有外观面的脱模斜度控制在1.5度，背面非外观面脱模斜度控制在1度，保证开模时零件不会粘定模，同时减少后续抛光打磨的工作量；分型面设置在外层圆环的最大外圆轮廓位置，飞边产生的位置在零件侧边，后续通过滚磨工艺即可快速去除，不会影响正面外观质量。进料口选择在中心交汇点位置，采用点浇口进料，铝水或者锌水填充时可以顺着三个星辐同时向外侧圆环填充，填充路径长度一致，避免出现一端填充不足、另一端过压的问题，流道设计时在三个星辐和外环衔接位置预留集渣包，收集填充前端的冷料，保证外观面的材质致密性，后续电镀或者喷漆处理时不会出现砂眼。安装边界方面，零件整体外径控制在75mm，中心定位凸台直径8mm，突出背面0.6mm，和安装位的定位孔配合间隙控制在0.1mm，装配时可以快速定位，不会出现装偏的问题；外层圆环的背面和安装面贴合的平面度控制在0.1mm以内，保证背胶粘贴后不会出现翘边，长期使用也不会脱落。针对外露使用的需求，零件成型后先做抛丸处理去除表面氧化层，再做多层电镀处理，表层镀铬厚度控制在0.02mm，既保证金属光泽质感，也能提升表面硬度，耐摩擦性能满足日常洗车、擦拭的使用要求，不会轻易出现划痕。在结构校核阶段，重点验证了三个星辐和外环衔接位置的结构强度，在15N的侧向推力下不会出现变形，满足车辆高速行驶时的风阻冲击要求，同时在-40℃到85℃的温度循环测试下，零件和背胶的粘接强度不会下降，不会出现脱落风险。
