带凸台圆形法兰连接座结构设计

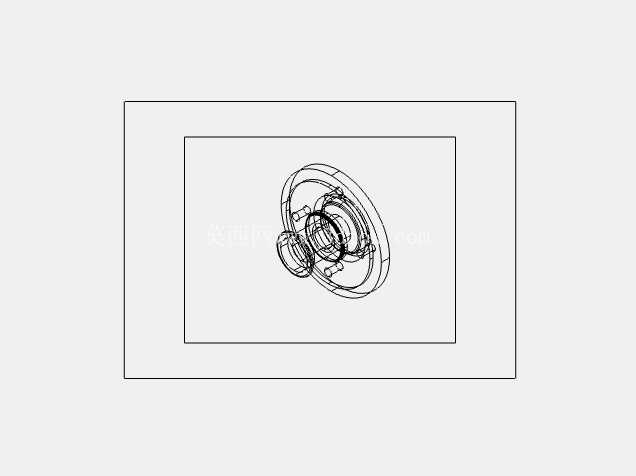

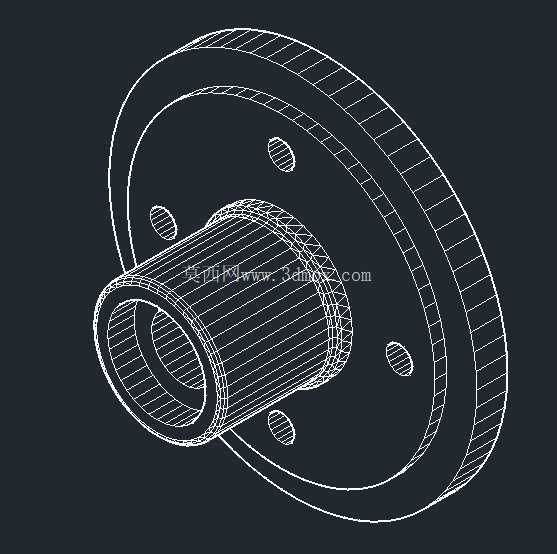

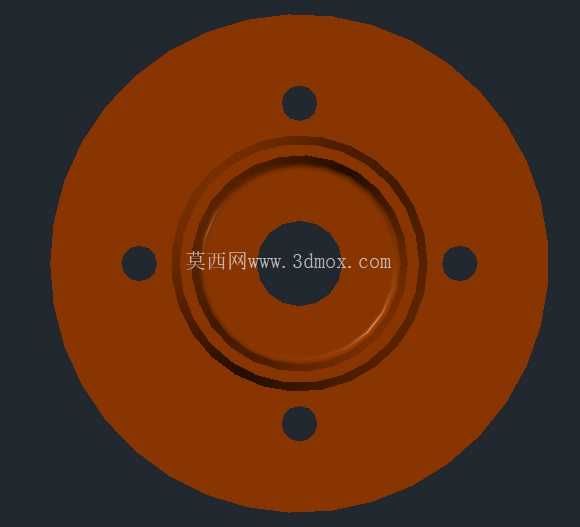

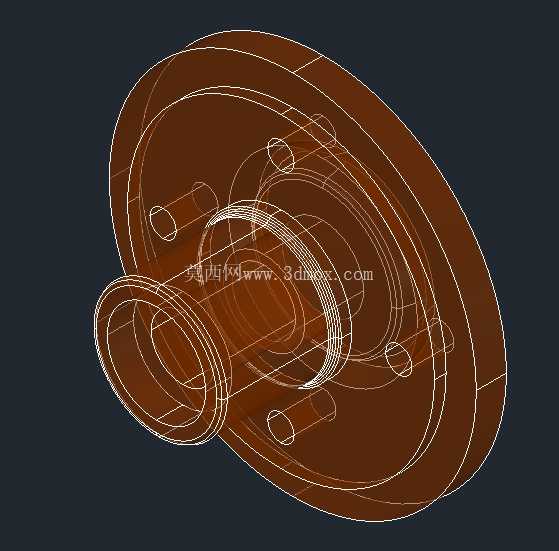

　　在流体输送管路、动力传动对接、设备机架固定等工程场景中，带凸台的法兰类连接件是应用频次极高的基础结构件，这类零件的核心作用是实现两个独立部件的刚性对接，同时保证对接位置的同轴度、连接强度与密封性能，避免运行过程中出现错位、松脱或者介质泄漏问题。从结构设计逻辑来看，这类带单侧凸台的法兰结构，首先要区分法兰盘本体与凸台段的功能边界：直径更大的法兰盘本体主要承担连接固定功能，盘面上均匀分布的通孔用于穿设连接螺栓，螺栓预紧力通过盘面均匀传递到对接面，保证连接的可靠性；向外延伸的凸台段则承担定位与对接功能，凸台的外圆尺寸需要与对接部件的内孔做间隙配合或者过渡配合，装配时凸台先插入对接部件的定位孔内，能够快速实现两个部件的同轴对位，降低装配时的调整难度，同时凸台的内孔可以根据实际使用场景设计为通孔或者盲孔，既可以作为介质流通的通道，也可以作为轴类零件的支撑定位孔，还可以预留密封件安装槽位，满足不同工况的使用需求。

　　在实际选型与建模过程中，首先要明确安装边界的约束条件：法兰盘的外径尺寸需要匹配对接部件的安装孔分布圆直径，保证所有连接螺栓能够顺利穿入，同时法兰盘的厚度要根据螺栓预紧力、工作载荷大小计算确定，避免厚度不足导致盘面受压变形，影响连接密封性；凸台段的长度需要根据对接部件的定位孔深度确定，既要保证凸台插入后有足够的配合长度实现稳定定位，又要避免凸台过长导致装配时出现干涉，凸台与法兰盘连接的根部需要设计合理的圆角过渡，避免应力集中导致零件在交变载荷下出现根部断裂的问题。

　　从应用场景的适配性来看，这类结构既可以用在低压流体管路的端部对接，此时凸台内孔与管路通径保持一致，法兰盘端面可以加工密封槽安装密封圈，通过螺栓锁紧实现管路的密封连接；也可以用在传动系统的轴承座端盖位置，凸台插入轴承座的安装孔内顶住轴承外圈，实现轴承的轴向定位，法兰盘通过螺栓固定在轴承座端面，防止轴承运行过程中出现轴向窜动；还可以用在设备机架的支脚连接位置，凸台插入机架型材的定位孔内，法兰盘通过螺栓与地面固定支座连接，提升机架安装的稳定性与定位精度。设计这类零件的三维模型时，需要重点关注几个配合尺寸的公差匹配：凸台外圆与对接孔的配合公差需要根据使用场景选择，定位精度要求高的场景选用过渡配合，需要频繁拆装的场景选用小间隙配合；法兰盘上的安装孔位置度需要严格控制，避免孔位偏差导致螺栓无法穿入；凸台内孔如果需要穿设轴类零件或者流通介质，内孔的同轴度、圆柱度公差需要满足对应使用要求，避免出现轴类零件卡滞、介质流动阻力过大的问题。

　　另外，零件的材质选择也需要结合工况调整，普通工况下选用碳素结构钢即可满足强度要求，腐蚀环境下可以选用不锈钢或者做表面防腐处理，有轻量化需求的场景也可以选用高强度铝合金材质，不同材质的零件在建模时不需要调整整体结构，只需要根据材料强度参数调整对应壁厚、法兰厚度的尺寸即可。在实际装配环节，这类带凸台的法兰结构相比平法兰能够大幅提升装配效率，不需要反复调整对接位置的同轴度，只需要将凸台插入定位孔后即可锁紧螺栓，同时凸台结构能够承担部分径向载荷，减少连接螺栓受到的剪切力，提升整个连接结构的使用寿命，降低设备运行过程中的维护成本。建模过程中还要注意安装空间的干涉检查，要确认法兰盘外径周围有足够的空间用于扳手拧紧螺栓，凸台伸出长度不会与周边其他零部件产生运动干涉，所有棱边根据工艺要求做倒角或者圆角处理，既避免装配时划伤操作人员，也能消除零件加工过程中的毛刺，提升零件的工艺适配性。
