二十立方立式工业储水罐体结构设计

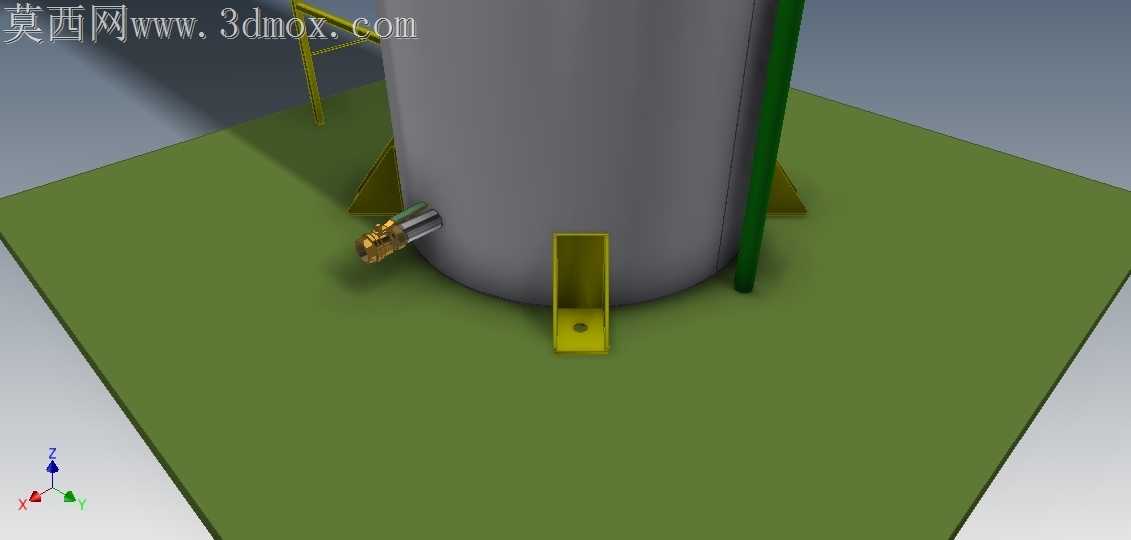

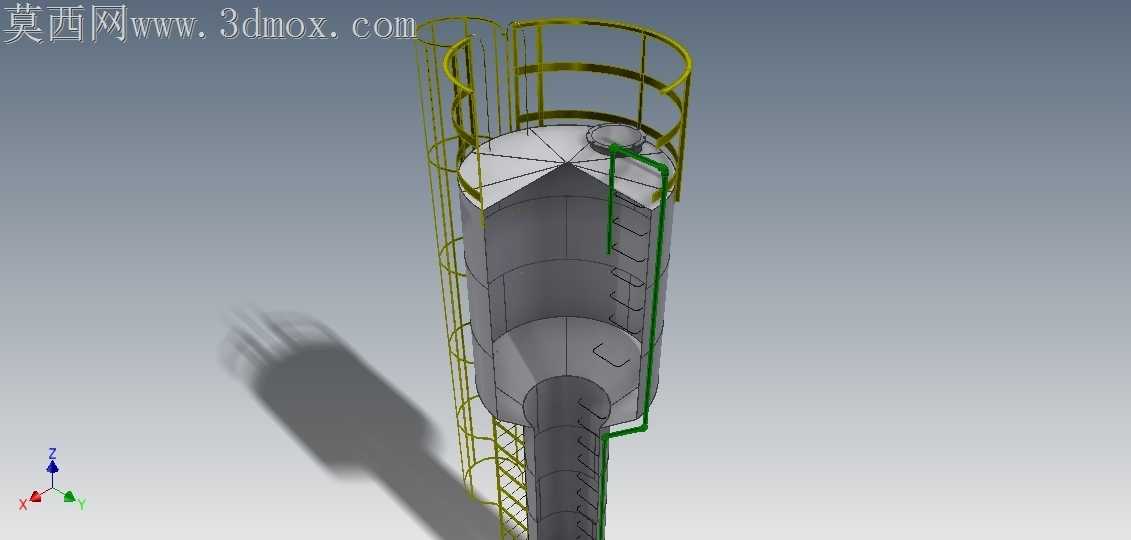

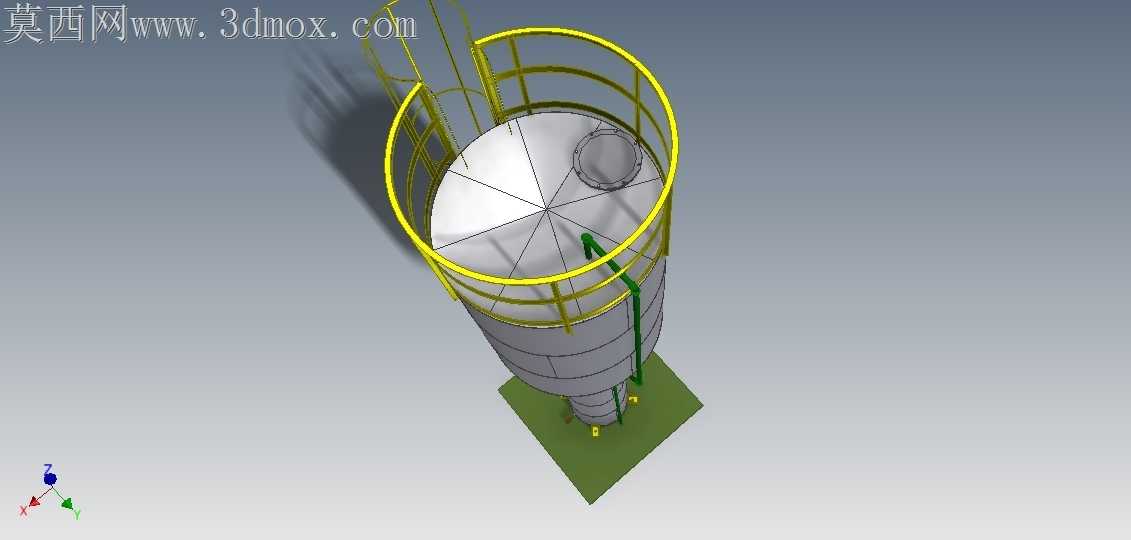

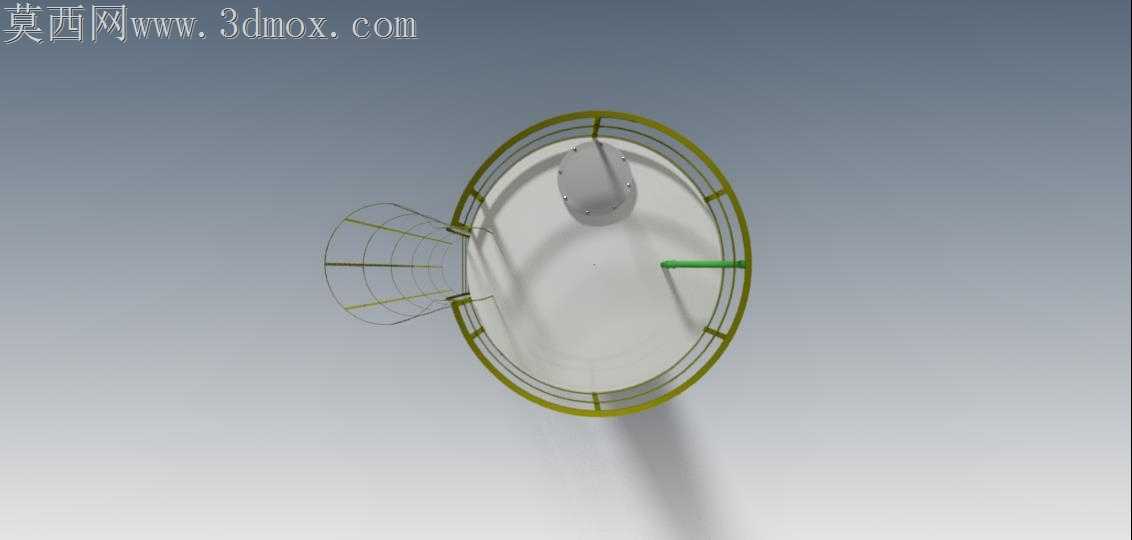

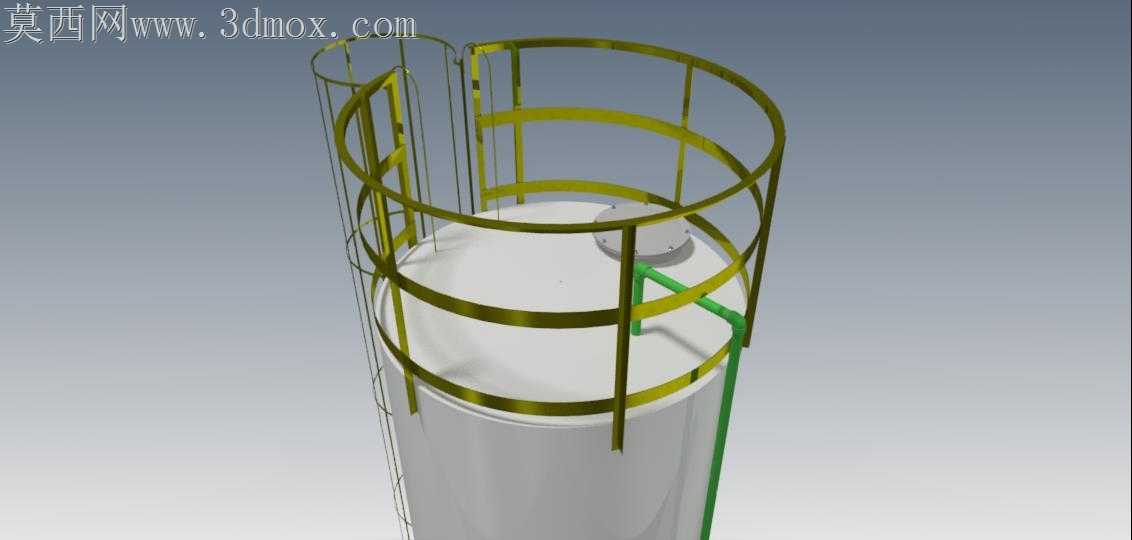

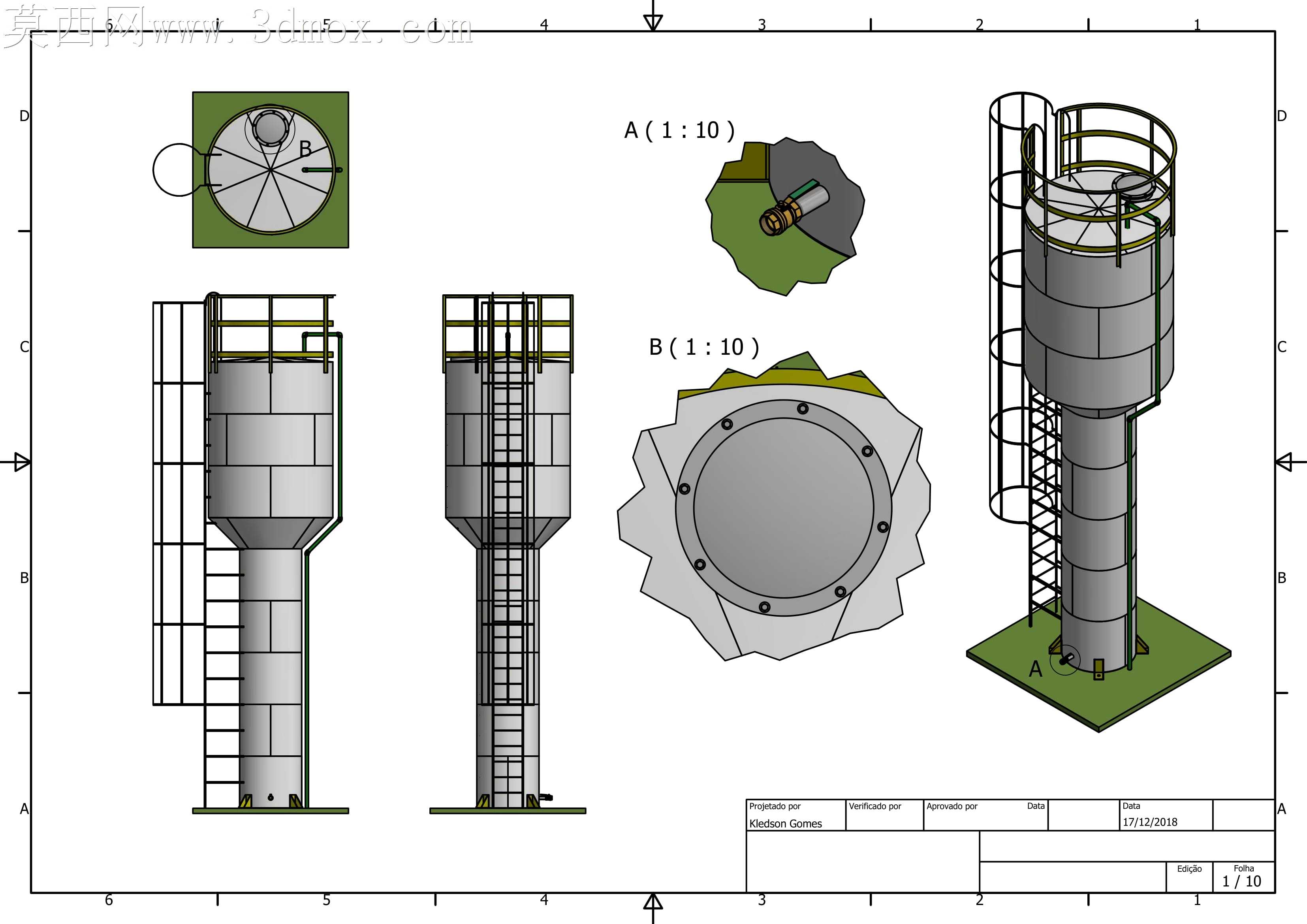

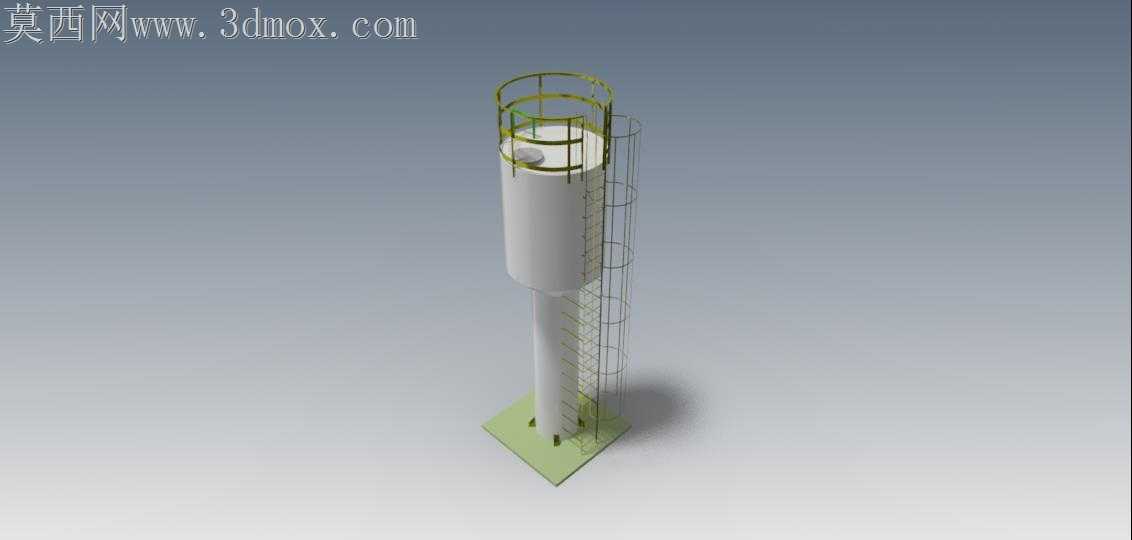

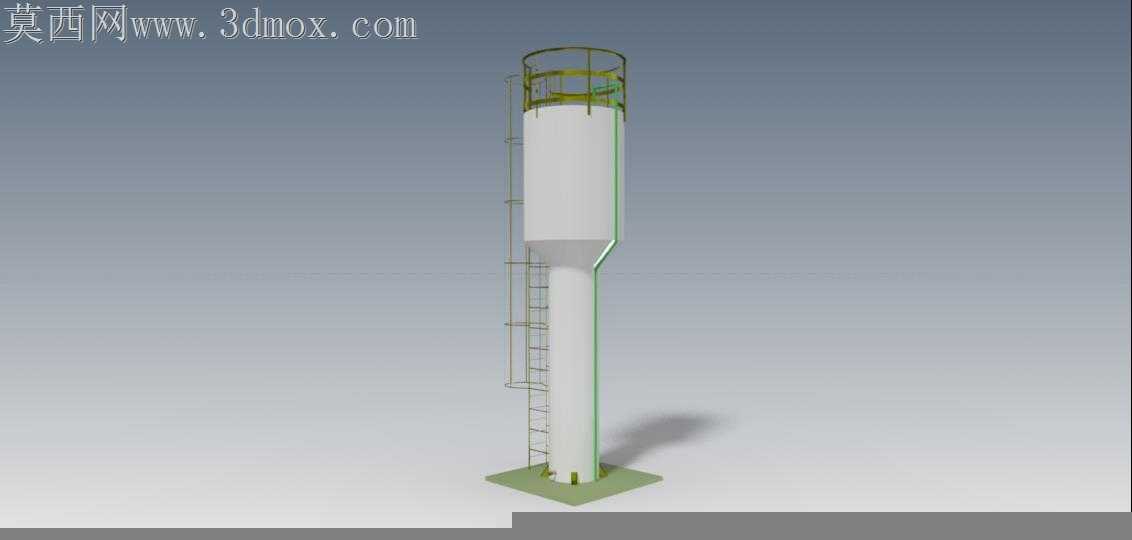

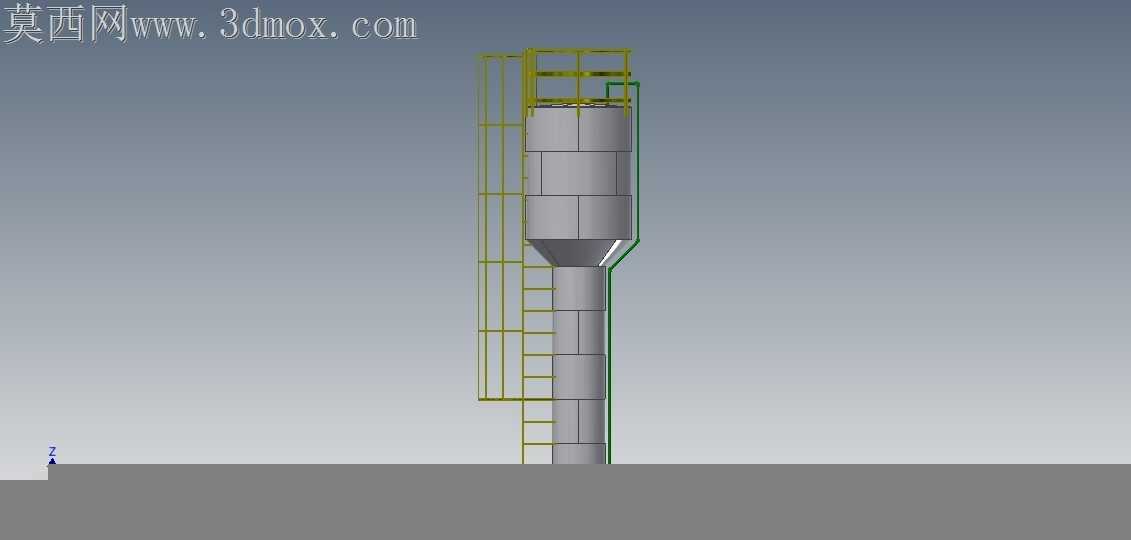

这款立式储水罐体主要面向工业厂区生产供水、建筑施工临时储水、中小型场站消防备水等场景使用，可稳定存储常温清水类介质，也可适配无腐蚀性的工业生产用水存储需求，在厂区循环水系统、施工场地临时供水节点、小型园区消防储水单元中都能发挥稳定的储水作用。罐体整体采用立式锥底支腿结构设计，上部为等直径圆柱储水舱段，下部为锥斗形集水段，搭配底部方形安装底座，能够让罐内水体依靠自重向底部出口汇集，减少罐内残液留存，方便日常排污与清空维护。罐体外壁配置了通长直爬梯，爬梯两侧设置防护笼结构，从底部安装面一直延伸至罐顶操作平台，罐顶周边环绕设置安全护栏，能够为检修人员上下罐体、在罐顶开展阀门操作、液位检查、附件维护等作业提供可靠的安全防护，避免高空作业坠落风险。设计过程中充分考虑了现场安装与运维的实际需求，罐体顶部设置了人孔结构，采用带螺栓紧固的法兰式密封盖板，密封面做了适配的压紧结构设计，既能够保证罐体运行时的密封性能，也方便检修人员进入罐内开展清洁、焊缝检查等内部作业；罐体底部设置了进出水接口与排污接口，接口位置与锥斗最低点适配，能够保障排污时彻底排出罐底沉积的杂质。从安装边界来看，罐体底部方形底座预留了对应的安装固定点位，可直接通过地脚螺栓固定在硬化的混凝土基础上，不需要额外搭建复杂的支撑钢架；整体立式布局占地面积小，能够充分利用竖向空间完成20立方米的储水容积，适合场地面积有限的储水点位布置。设计时对罐体的分段结构做了合理拆分，圆柱舱段采用等径分段拼接的方式，既方便生产加工时的板材卷制与焊接作业，也能保障罐体整体的结构强度，在满水状态下能够保持稳定的结构形态，不会出现明显的形变；爬梯与罐体的连接点做了分散布置，避免局部应力集中对罐壁造成损伤，罐顶护栏的高度与横杆间距都符合高空作业防护的常规要求，能够给运维人员提供足够的安全防护空间。
