1/4BSPT气动耦合接头三维结构设计

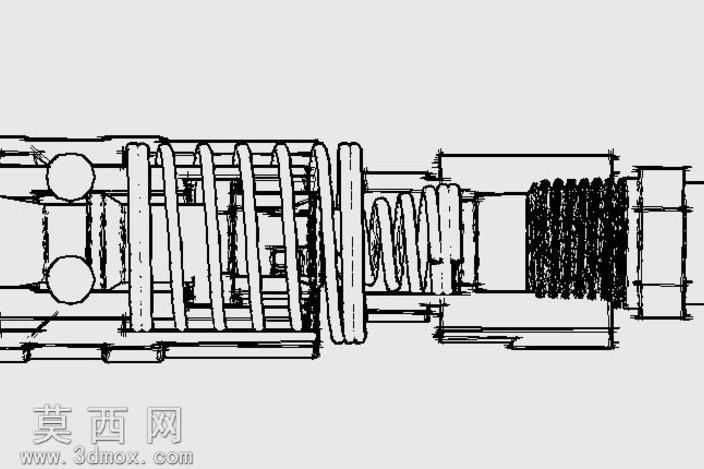

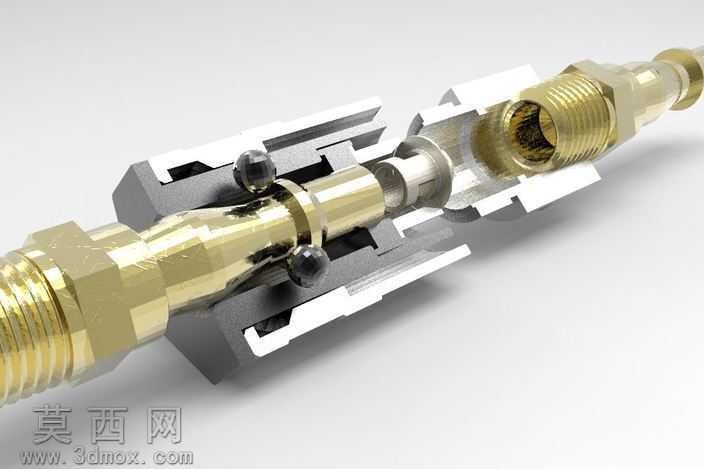

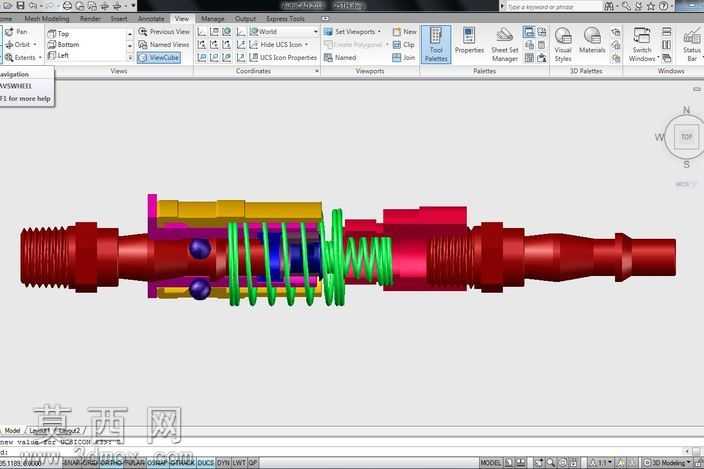

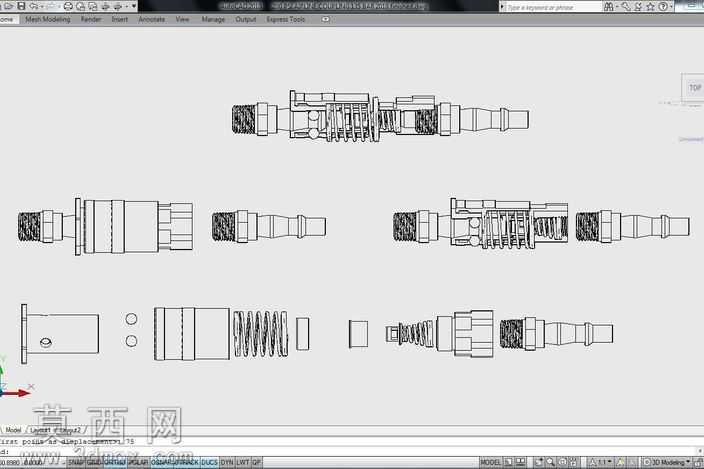

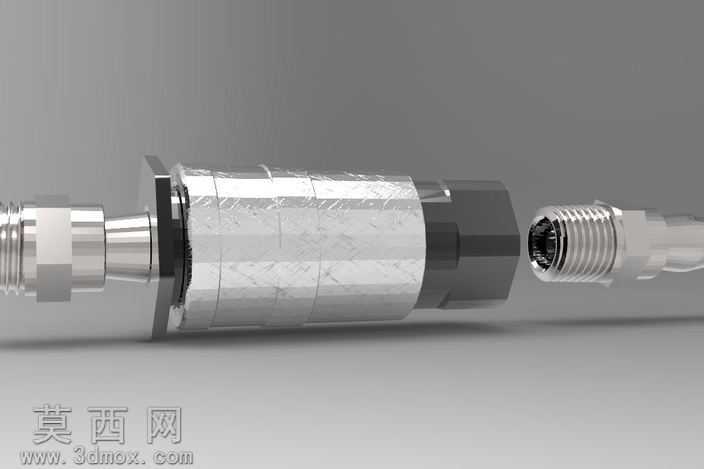

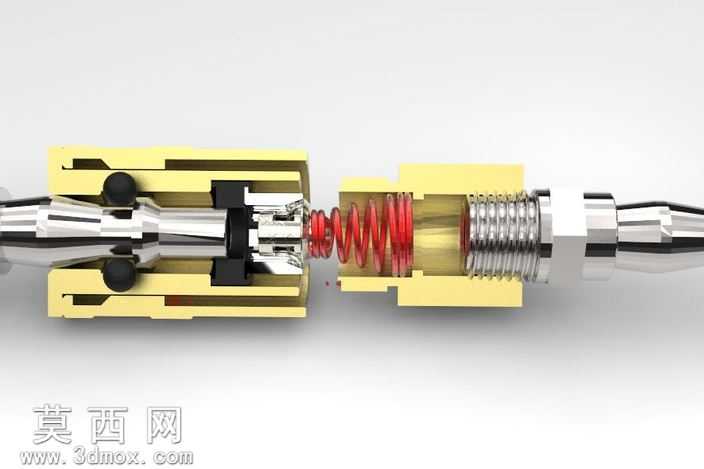

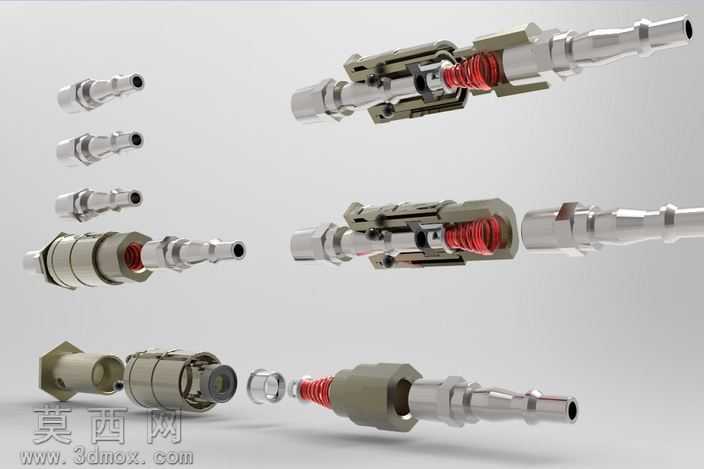

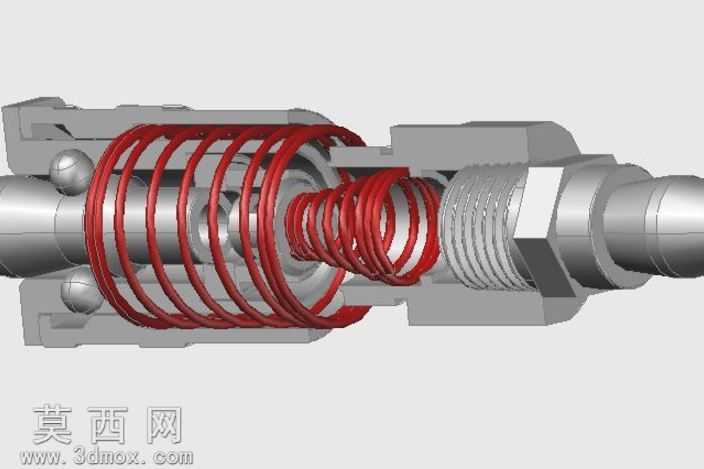

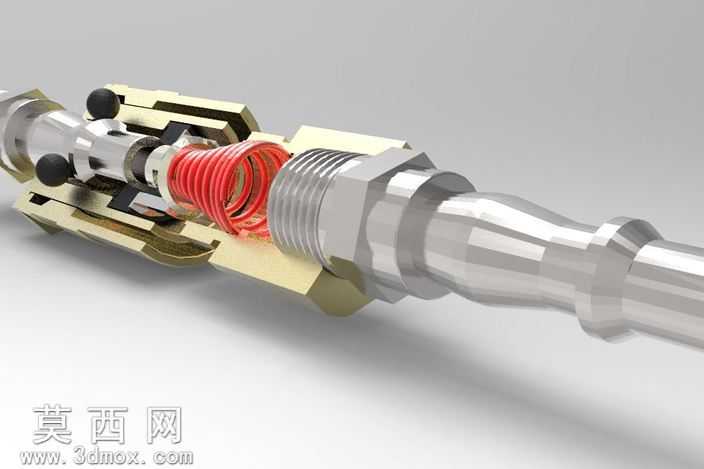

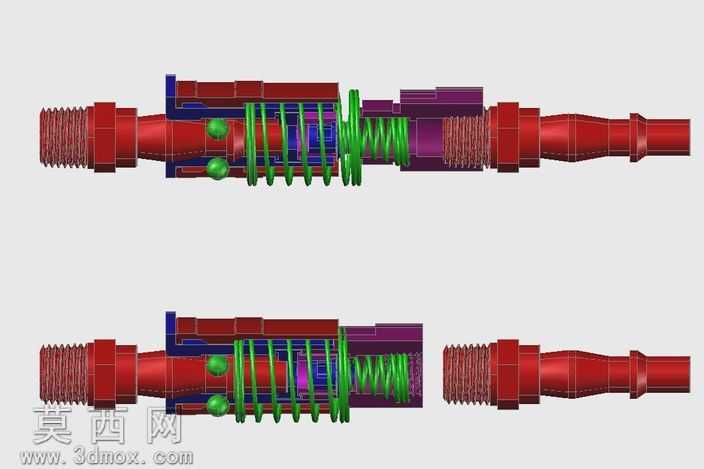

本作品为1/4BSPT规格气动耦合接头的三维建模设计，建模阶段严格遵循气动接头的行业尺寸规范，以公制单位为基准完成全参数化建模，所有零件尺寸均可通过参数表快速调整适配不同管路规格。建模过程中优先还原接头的实际装配逻辑，将整体结构拆分为公头插接端、母头锁紧套、内置复位弹簧、密封胶圈、卡锁钢珠、尾端竹节式气管接嘴六大独立模块，每个模块单独完成特征建模后按照实际装配约束完成总装，装配过程中预留了各零件的活动间隙，可直观模拟接头插拔时锁紧套滑动、钢珠卡位、弹簧复位的完整动作流程。材质与渲染阶段针对不同零件的实际应用材质做了区分设置：金属主体部分采用镀镍锌合金材质，调整金属粗糙度参数模拟工业五金件的哑光金属质感，还原表面细微的机加工纹理；内置复位弹簧采用弹簧钢材质，设置高反光金属参数凸显弹簧的螺旋结构质感；密封胶圈采用丁腈橡胶材质，调整漫反射与粗糙度参数还原橡胶的哑光磨砂质感；锁紧套表面的防滑滚花结构通过纹理贴图实现，还原实际产品的防滑握持细节。结构设计上重点优化了快锁机构的可靠性，母头内置的钢珠卡位结构经过尺寸校核，公头插入后钢珠可精准卡入公头的环形卡槽内，锁紧套在弹簧作用下复位后可限制钢珠位移，实现200PSI工作压力下的可靠密封，避免气动管路工作时出现接头脱开、气压泄漏的问题；尾端的竹节式接嘴采用多段倒刺结构，可适配对应内径的气动软管，插接后无需额外卡箍即可实现牢固连接，适配工业气动系统的常规使用场景。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮接头主体结构，补光弱化金属件的硬阴影，轮廓光勾勒接头的边缘细节，多角度渲染图分别展示了接头整体装配形态、拆分爆炸视图、内部弹簧与钢珠的装配位置，可清晰呈现接头的内部结构与工作原理，整体建模精度满足产品结构验证、装配干涉检查、教学演示等多场景使用需求。
