船舶系泊用马丁式锚结构三维设计

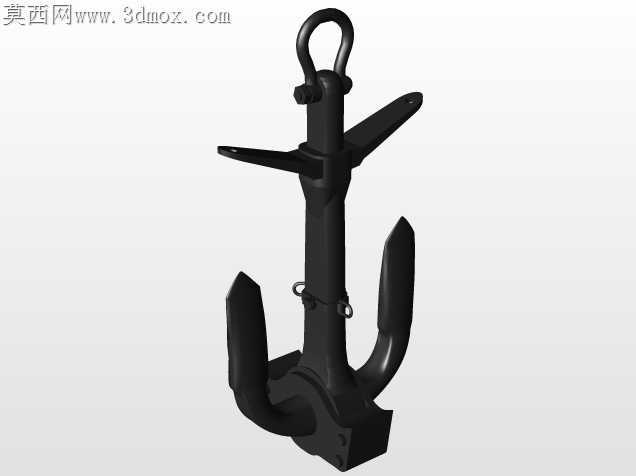

马丁式锚作为船舶锚泊系统中的经典特种锚型，主要应用于内河中小型作业船舶、港作拖轮、小型工程船以及近岸趸船的临时系泊与定位场景，在浅水区、泥沙底质的航道与泊位区域有着稳定的作业表现，能够在船舶停靠、作业锚泊时提供可靠的抓驻力，抵消水流、风浪对船体的推移作用力，避免船舶出现走锚移位的风险。该锚具的核心功能是通过锚爪与水底土层的嵌合作用，将系泊力传递至水底地层，配合锚链、系缆结构完成船体的位置固定，相较于传统霍尔锚，马丁式锚的结构更紧凑，收纳时占用锚台空间更小，适配锚链筒直径更小的中小型船舶，在收放锚作业时卡滞概率更低，日常维护的拆解难度也更小。从设计思路来看，该马丁式锚采用长直锚干搭配对称式锚爪的整体布局，锚干作为主要承力结构，采用等直径圆钢形态设计，上端预留锚卸扣连接位，可直接与锚链端卸扣铰接，保证锚在抛投过程中能够自由调整入土角度；锚爪与锚干采用刚性连接结构，爪尖角度经过优化，在接触泥沙底质时能够快速切入土层，随着锚链拉力的增加逐步深入地层，形成稳定的抓附力，同时锚爪的迎流面做了圆弧过渡处理，减少起锚时的土层吸附阻力，降低锚机的起锚负载。在外形尺寸与安装边界方面，该锚的锚干长度适配常规中小型船舶的锚链筒安装尺寸，整体外径小于锚链筒内径，能够顺畅完成收放动作，锚爪展开后的最大宽度不会超出船首锚台的收纳边界，不会在船舶航行时与船体外壳、锚唇结构发生刮碰；锚干上端的连接孔位尺寸匹配标准船用锚卸扣的销轴直径，无需额外加工适配配件即可完成装配，整体重量分布经过重心校准，抛锚时能够保证锚爪先接触水底，避免出现锚平躺无法抓底的情况，在不同流速的水域环境下都能保持稳定的抓驻性能，适配内河、湖泊等平静水域的船舶锚泊需求，也可作为内河应急锚配置在小型运输船舶上，应对突发的系泊固定需求。
