微模式1564KP11集成电路封装结构

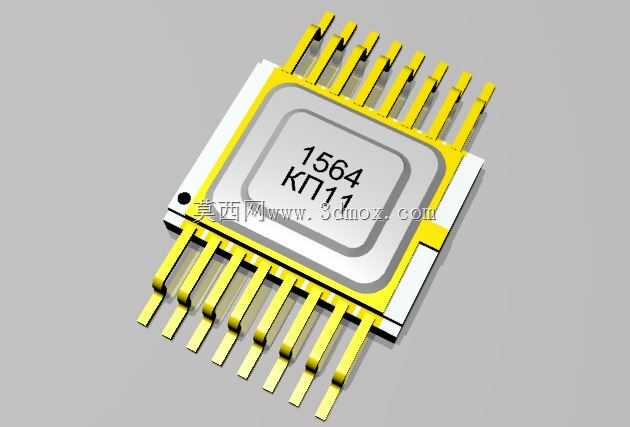

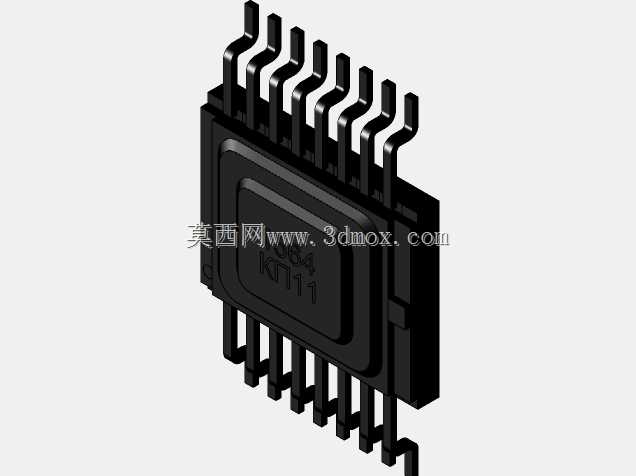

这款微模式1564KP11的封装结构，在工业控制板卡、小型化信号处理模块、便携检测设备的电路设计中应用十分广泛，作为核心信号链路的承载器件，其封装设计直接决定了板级布局的空间利用率与焊接可靠性。从实际选型角度看，这类带双侧对称引脚的贴片封装，适配常规SMT回流焊工艺，引脚共面度公差控制在0.08mm以内，能够适配0.15mm厚度的锡膏印刷工艺，避免批量生产中出现虚焊、桥连等工艺缺陷。设计这款封装三维结构时，首先要匹配内部晶圆的绑定焊盘位置，引脚的内延伸段需要与晶圆焊盘一一对应，绑定线长度控制在1.2mm以内，减少信号传输过程中的寄生参数影响，保证高频信号下的阻抗连续性。封装本体的金属散热盖部分，采用下沉式台阶结构，与内部绝缘衬垫紧密贴合，能够将晶圆工作时产生的热量通过顶部盖体传导至PCB表面的散热铜箔，在1W功耗下，结壳热阻可控制在12℃/W以内，满足工业级温度范围下的长期工作需求。外形尺寸方面，封装本体主体长宽为10mm×8mm，不含引脚的本体厚度为1.8mm，双侧引脚向外延伸后整体宽度为14mm，引脚间距为1.27mm，单根引脚宽度为0.4mm，引脚末端做0.1mm的倒角处理，既方便贴装时的视觉定位，也能减少引脚在运输、编带过程中出现的形变问题。安装边界上，PCB布局时需要在封装本体外侧预留至少1mm的工艺空间，引脚对应的焊盘长度设计为2.2mm，宽度0.6mm，焊盘内侧距离本体边缘0.3mm，避免焊接时锡膏溢流至封装本体底部造成短路。封装侧面的定位标记点，对应晶圆的一号引脚位置，在三维建模时特意做了0.2mm深度的凹坑设计，与丝印标记形成双重定位，方便生产过程中的人工目检与AOI设备识别，减少贴装反向的质量风险。封装内部的腔体采用阶梯式设计，既给绑定线预留足够的安全高度，避免盖体压合时损伤绑定线，也能减少封装整体的材料用量，降低器件自重，适配便携设备的轻量化设计需求。引脚部分采用铜基材镀镍金的结构设计，建模时还原了引脚根部与塑封体结合处的锯齿状咬合结构，这一结构能够增强引脚与塑封材料的结合力，在温度循环测试中，避免引脚与塑封体之间出现分层，提升器件的长期可靠性。
