四轮移动侦查遥控间谍小车结构设计

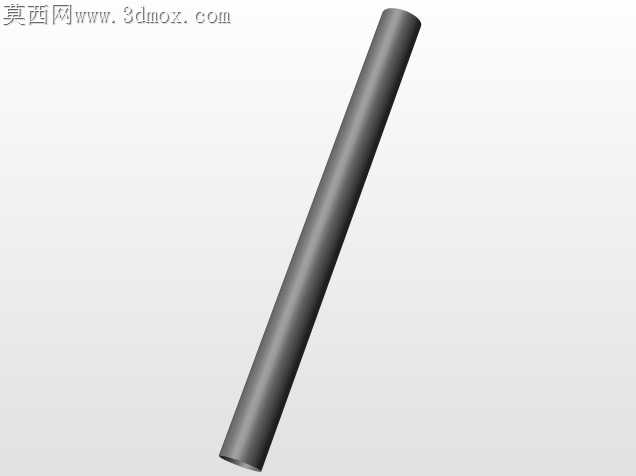

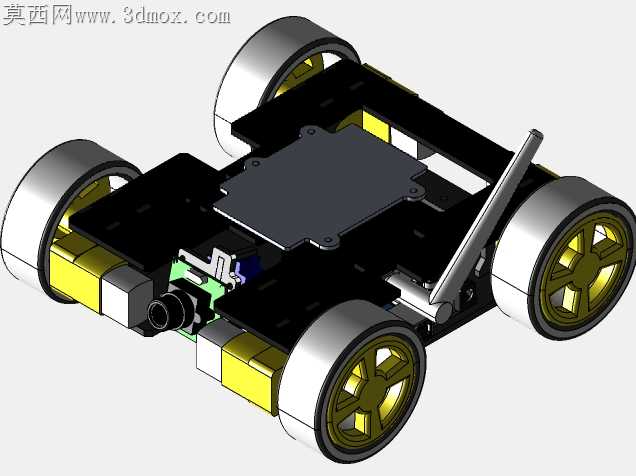

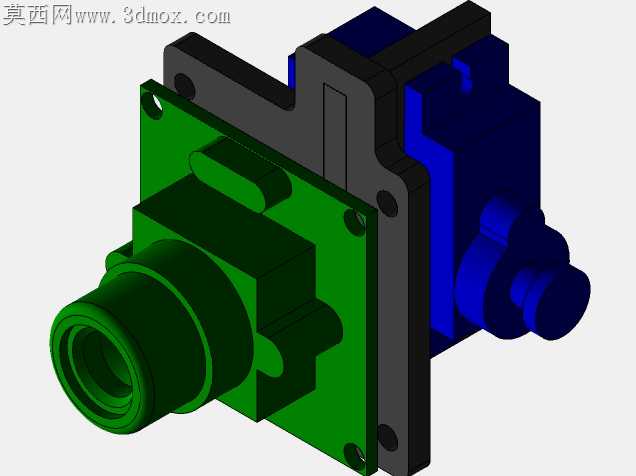

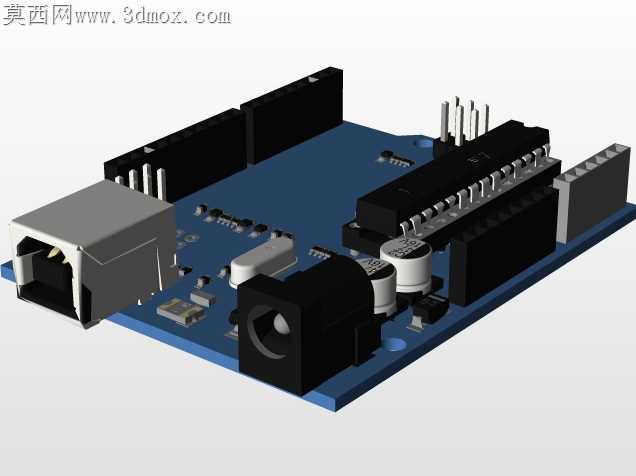

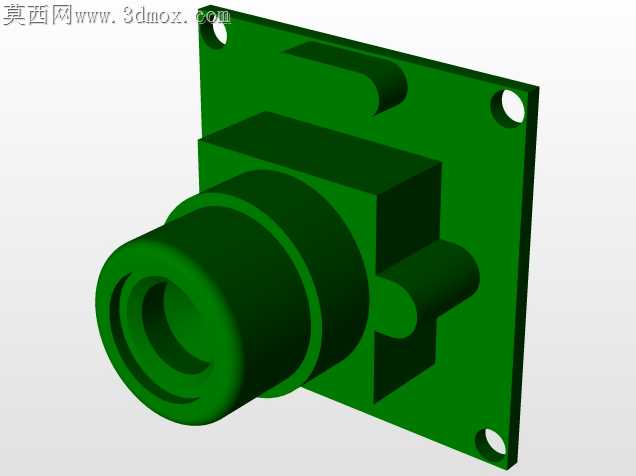

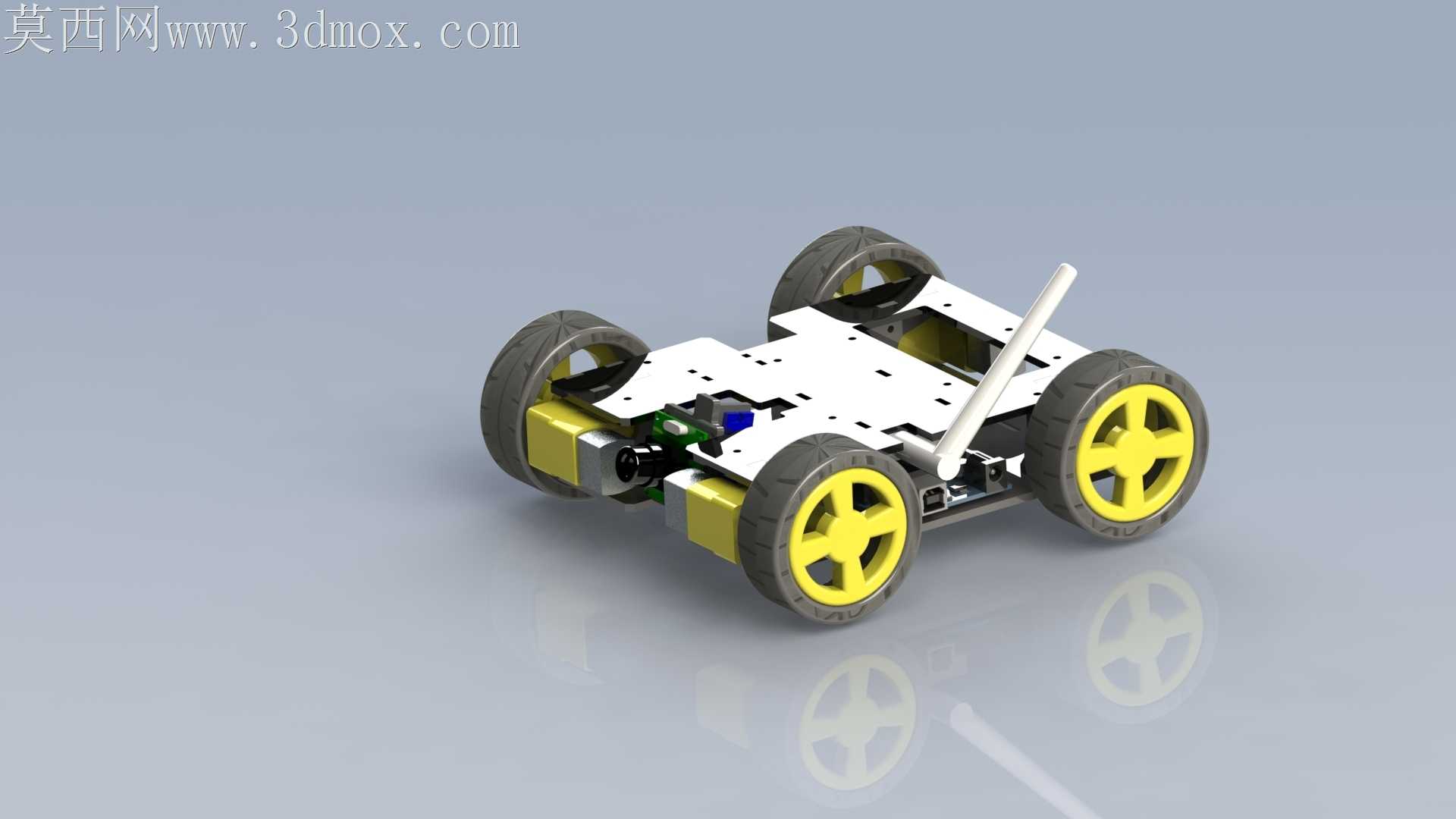

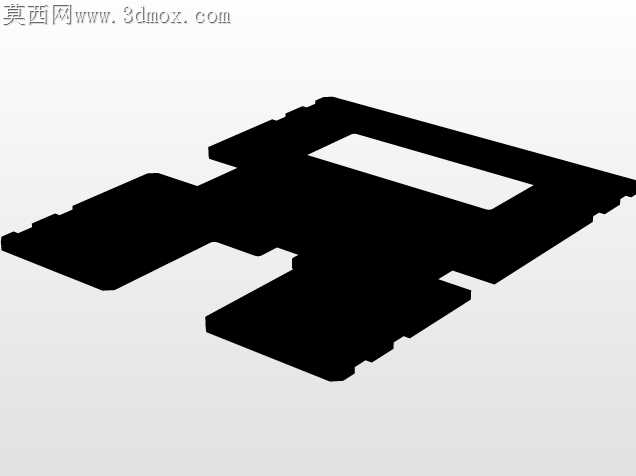

这款轮式移动侦查载具主要面向狭小空间探查、隐蔽环境侦测、危险区域抵近侦察等应用场景，可替代人员进入存在安全隐患、人员无法直接抵达的狭窄区域完成环境信息采集、目标位置确认等任务，在安防巡检、应急搜救、特殊环境作业领域都有明确的实用价值。载具采用四轮独立驱动的底盘布局，四个橡胶轮胎搭配黄色轮毂结构，能够在平整硬质地面、轻微起伏的粗糙路面保持稳定行驶能力，轮组布局预留了足够的离地间隙，可顺利越过小型地面凸起障碍，不会出现底盘剐蹭卡滞的问题。整体底盘采用层叠式安装结构，主体承载板选用亚克力板材加工，上层5毫米厚度亚克力板作为主承载面，预留了多组标准化安装孔位，可根据任务需求灵活搭载不同功能模块；中层3毫米厚度丙烯酸树脂板作为电路层安装位，用于固定主控电路、驱动模块等电子元器件，两层板之间通过铜柱支撑固定，既保证了结构强度，也预留了充足的布线空间，避免线路挤压磨损。载具前端预留了传感器安装位，可搭载超声波测距模块实现行进过程中的障碍物识别与避障功能，同时预留了SharpGP3类测距传感器的接口，可根据探测需求更换不同量程的测距元件，实现不同距离范围内的障碍物精准检测；底盘中部预留了2毫米厚度亚克力材质的传感器安装支架位，可固定图像采集模块、环境检测传感器等任务载荷，支架采用可调整角度的结构设计，可根据探测需求调整载荷的朝向角度，获得更大的探测视野。载具的动力模块直接固定在底盘两侧对应轮组的位置，减速电机与轮组直接连接，减少了传动环节的动力损耗，同时降低了结构复杂度，提升了整体运行可靠性；电池模块布置在底盘重心位置，能够平衡四个轮组的承重，避免行驶过程中出现重心偏移侧翻的问题。整车的安装边界经过精准核算，所有外接元件的接口都布置在底盘边缘易操作的位置，方便后期调试、维护与模块更换，外露的走线都预留了固定点位，可通过线卡将线路固定在板材表面，避免行驶过程中线路卷入轮组造成故障。这款载具的设计充分考虑了改装拓展性，所有安装孔位都采用通用间距设计，使用者可根据自身任务需求更换不同功能的载荷模块，不需要对底盘主体结构进行二次加工，即可快速完成功能切换，适配不同场景的侦查探测需求。
