紧凑型电动越野车学生CAD装配设计

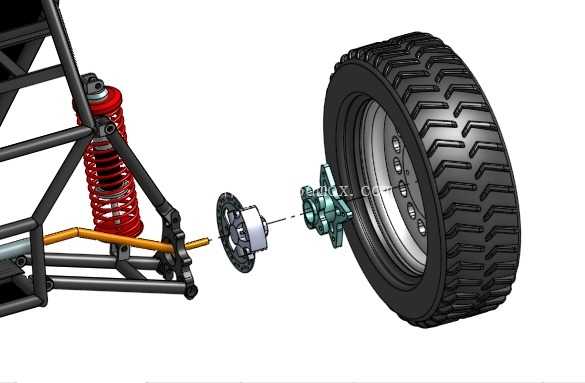

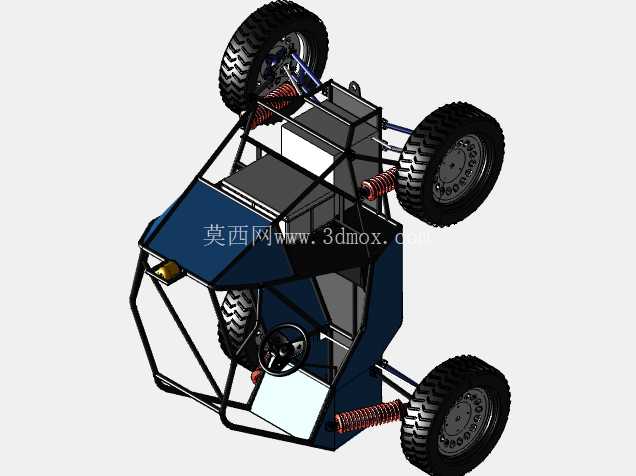

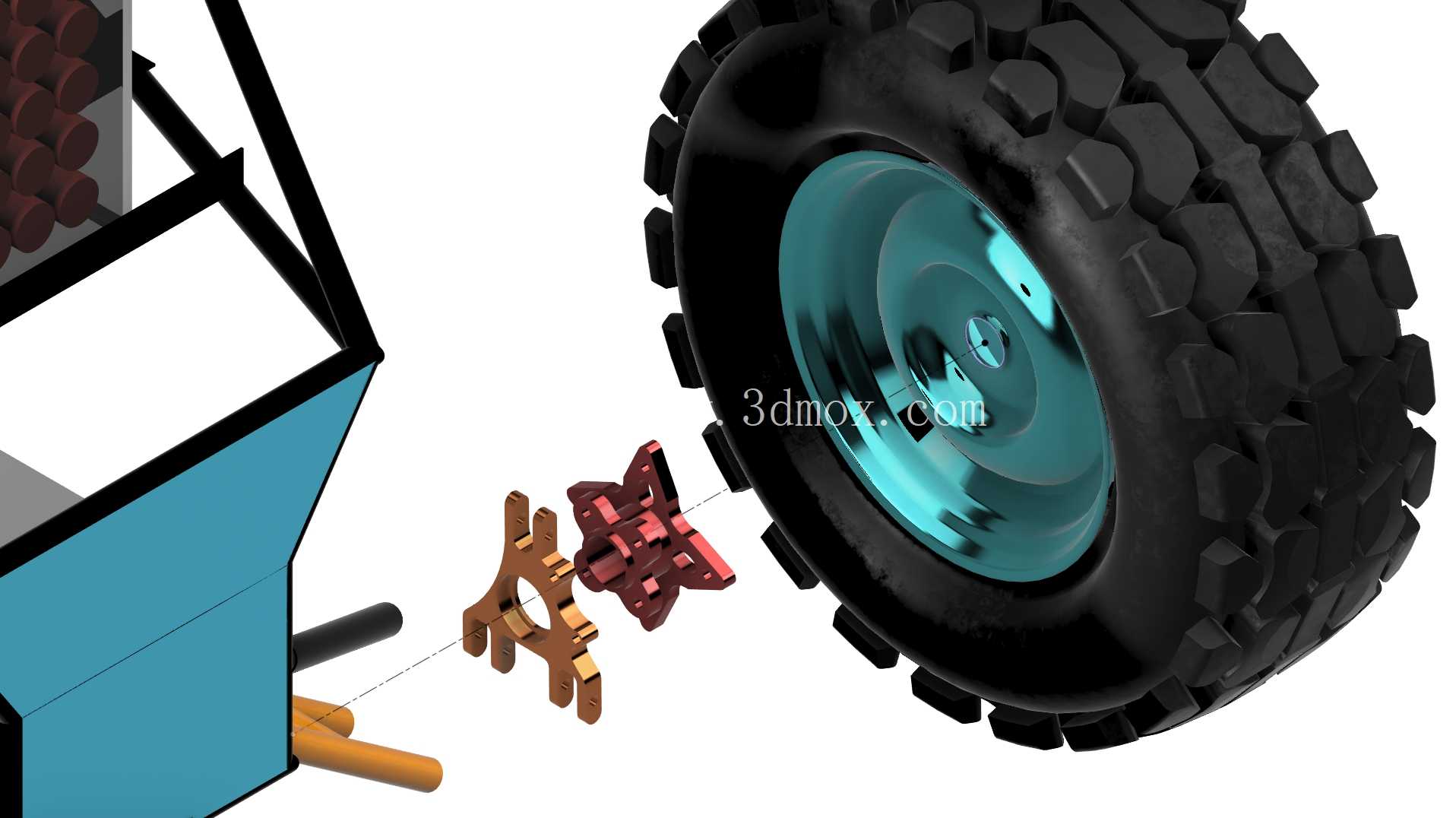

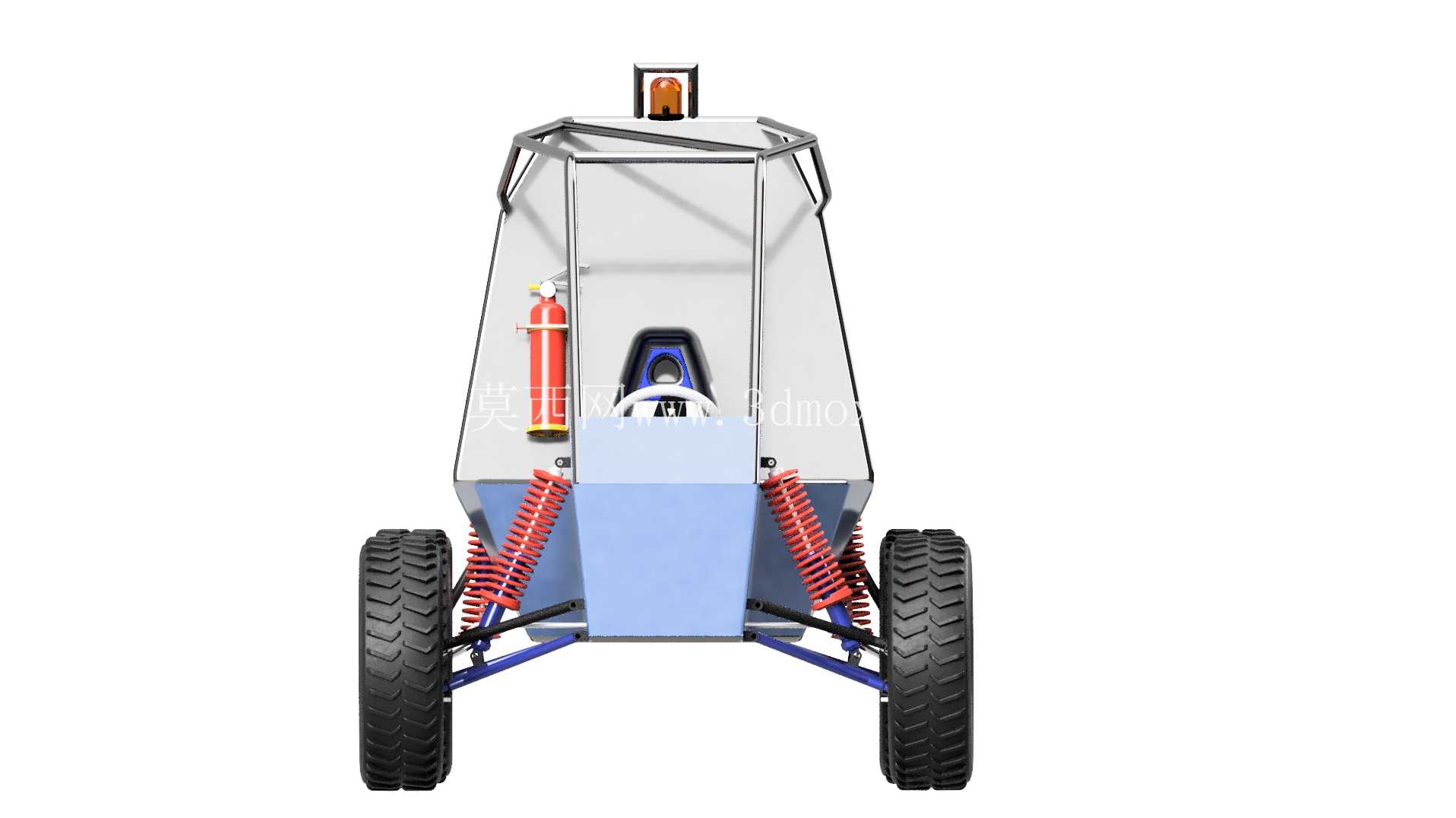

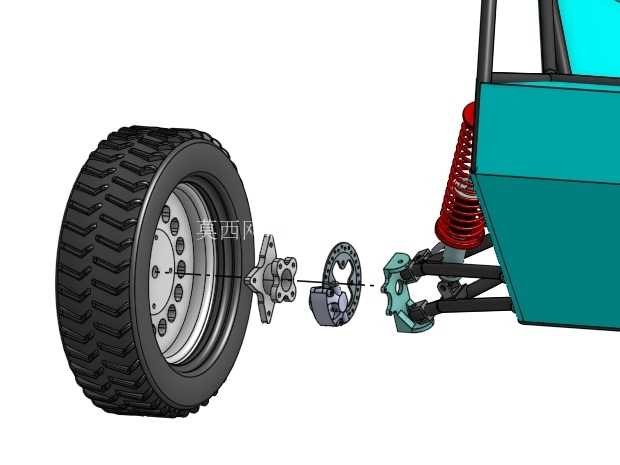

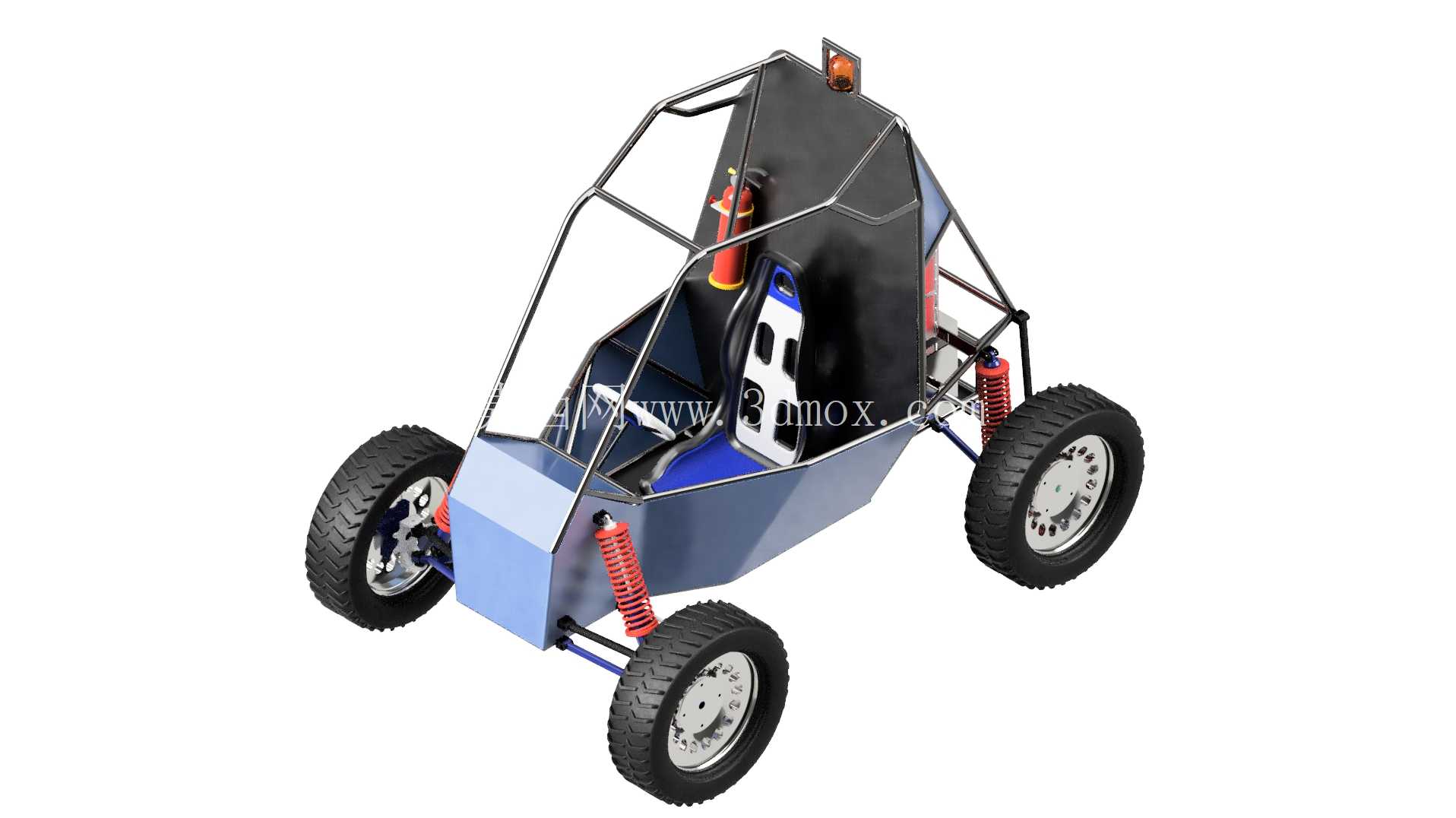

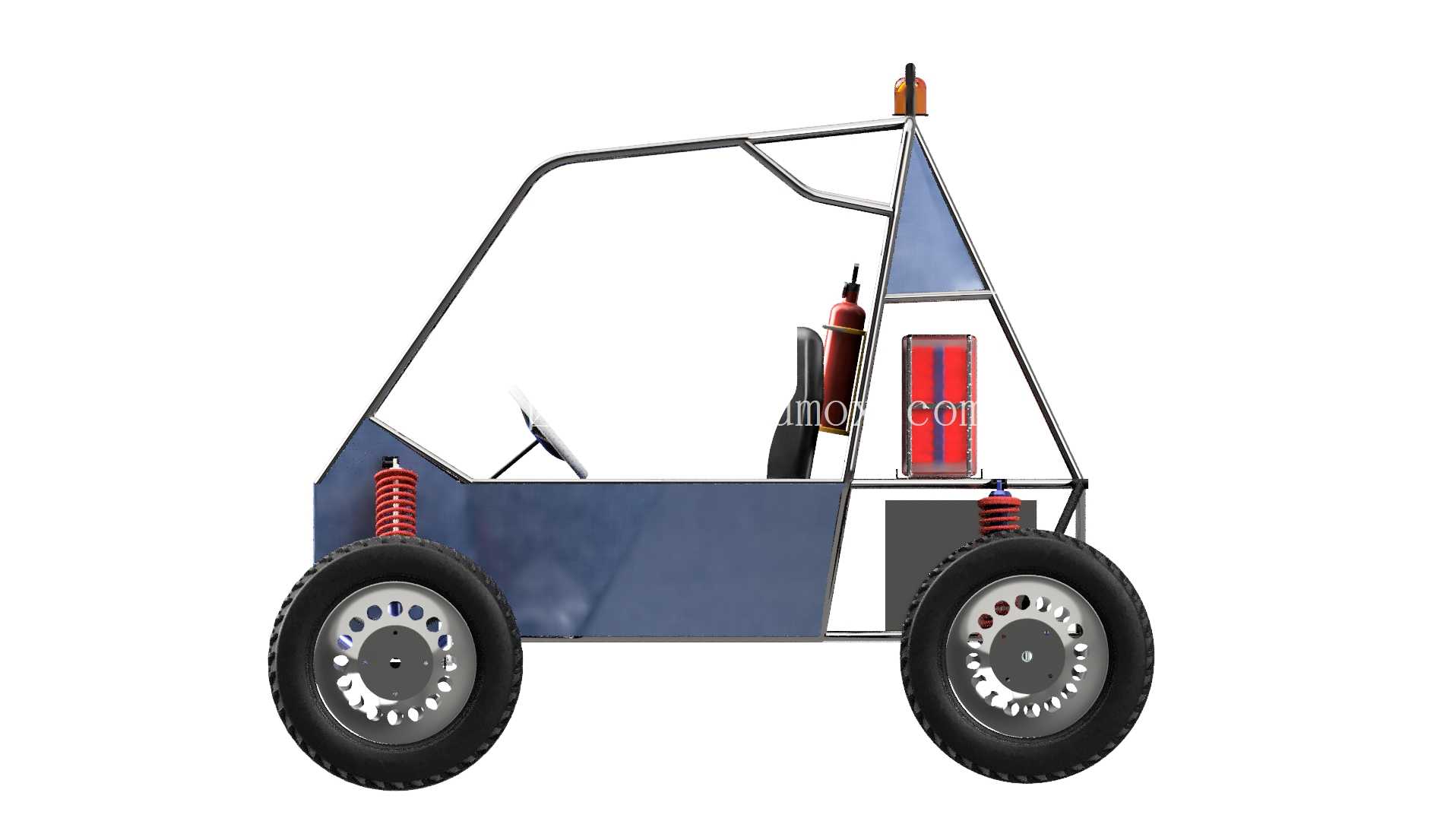

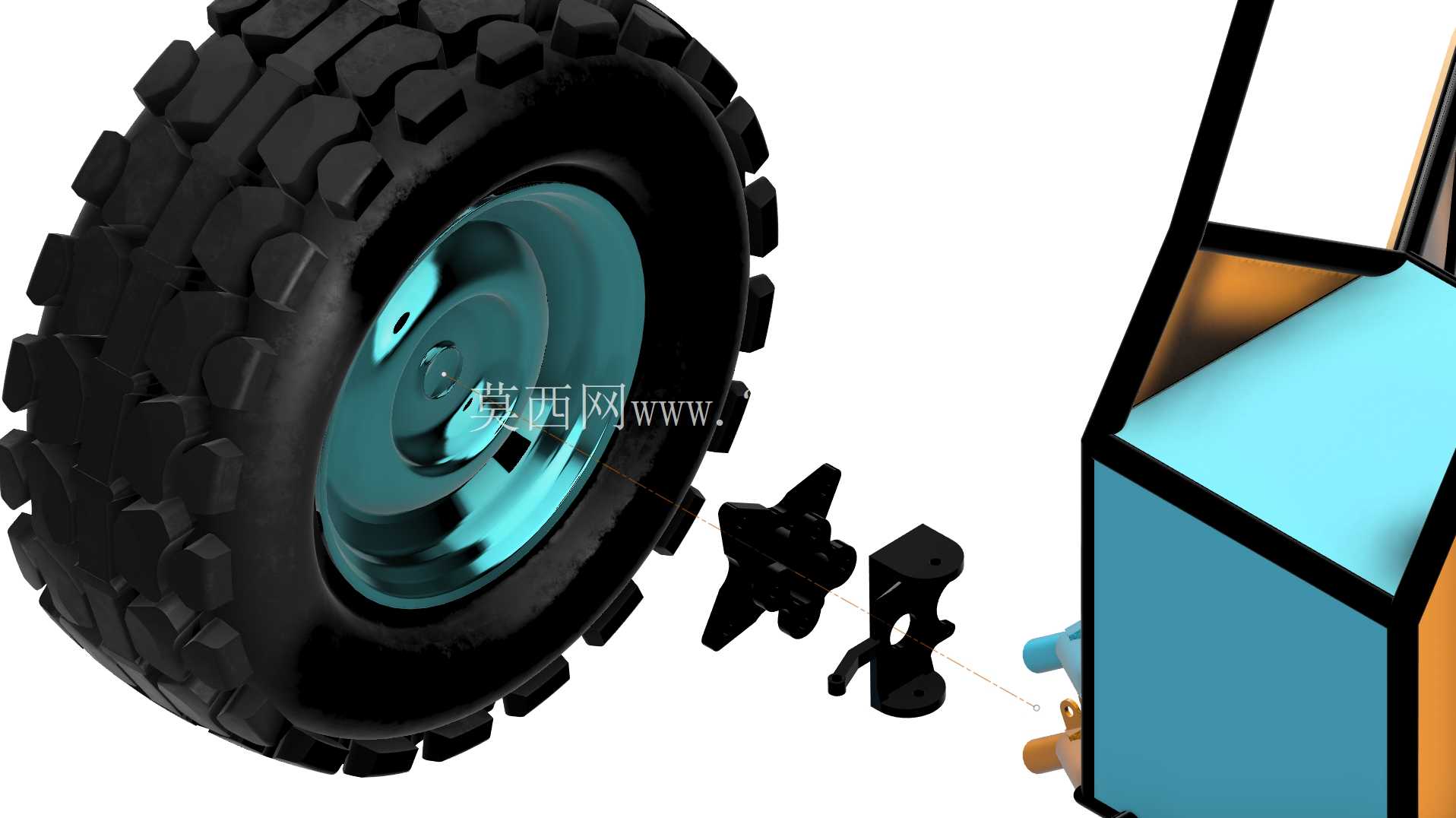

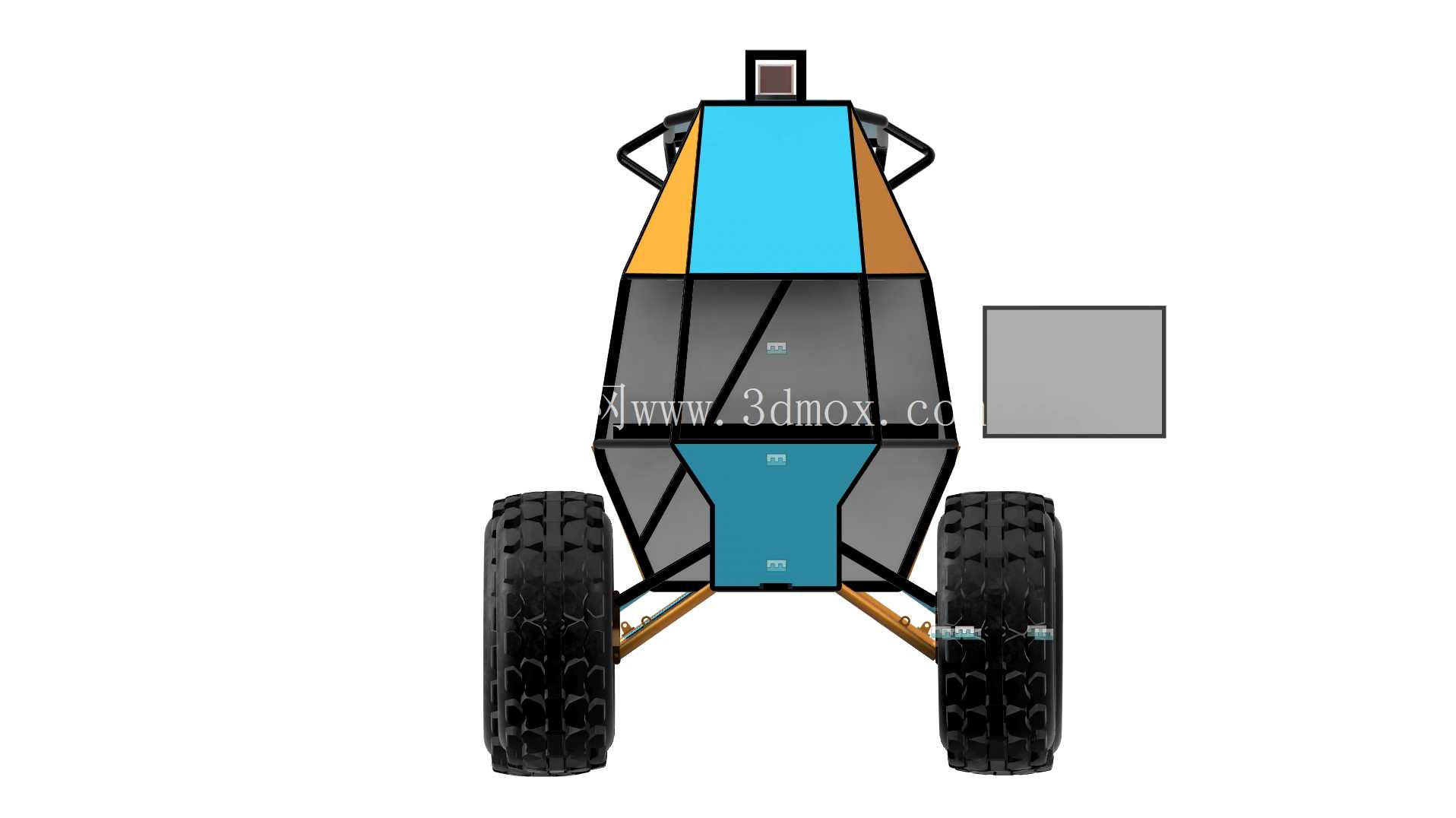

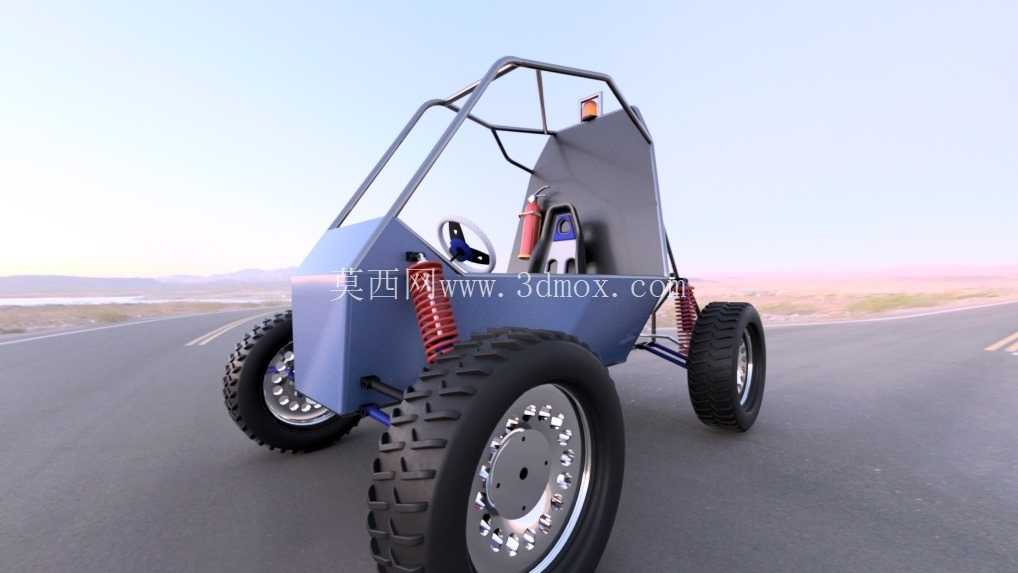

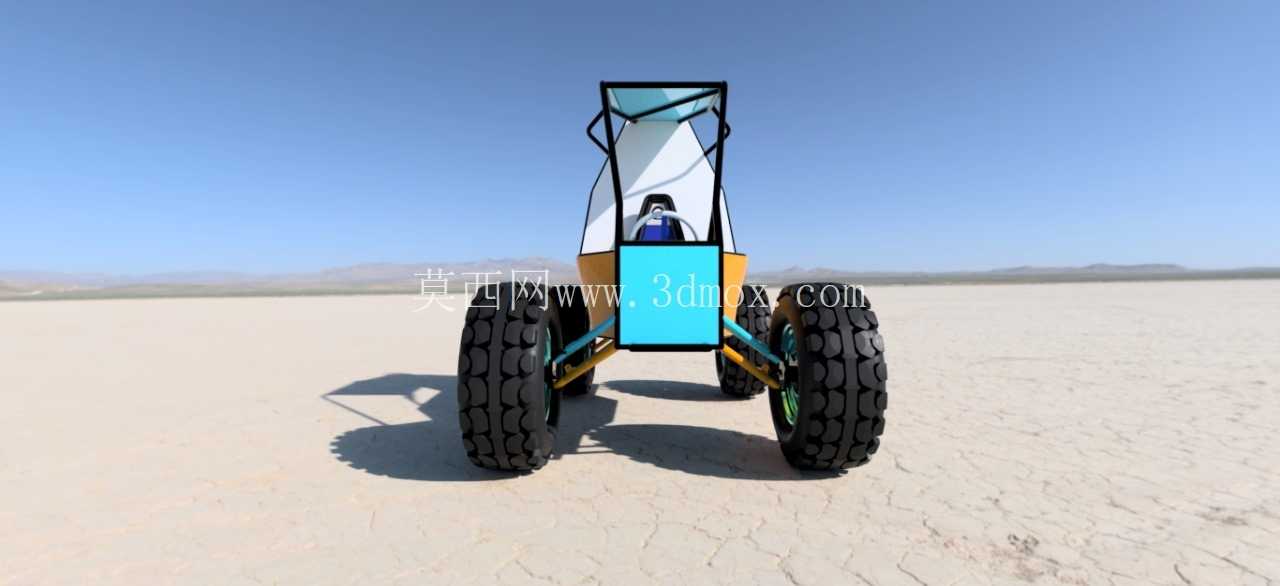

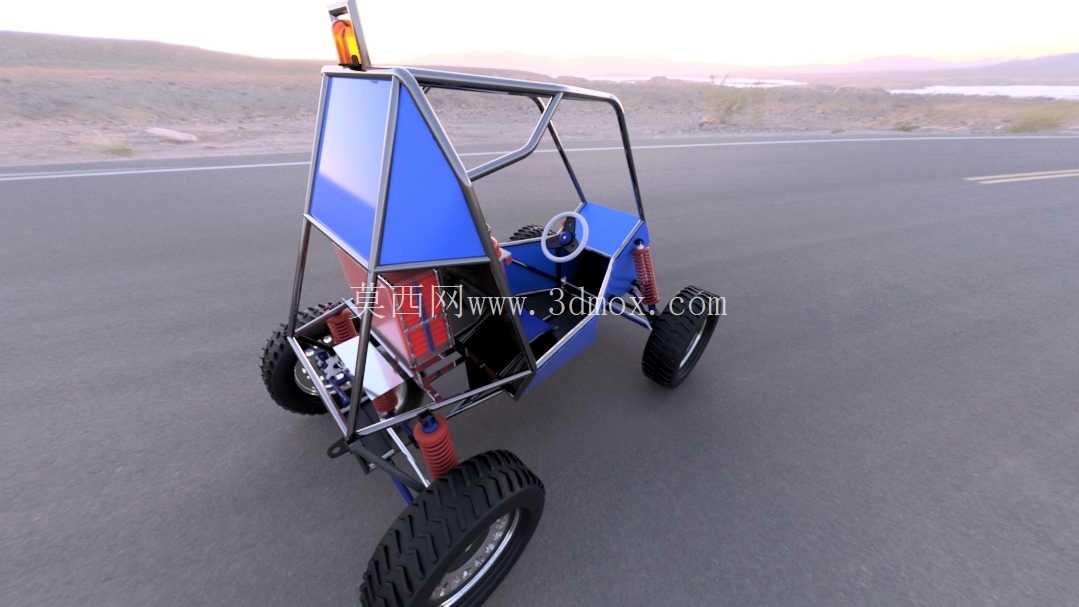

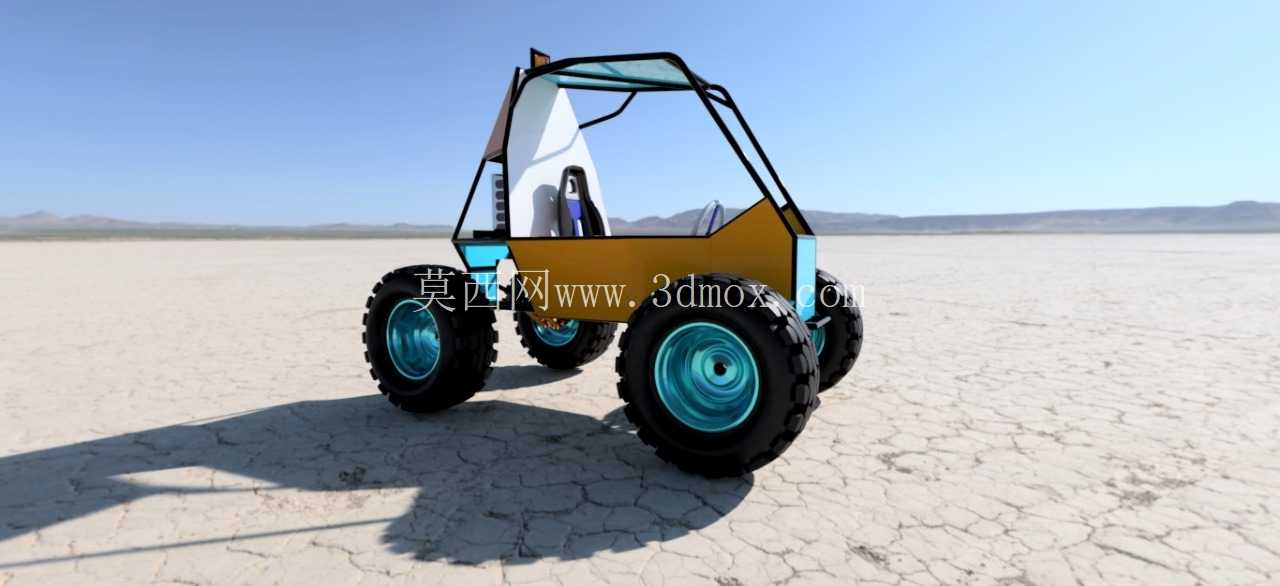

这套紧凑型电动越野车的装配设计，核心面向非道路场景的短途越野通行需求，可覆盖户外科考作业、景区非铺装路巡检、山地休闲穿越等多类使用场景，区别于传统燃油越野车型，纯电动力架构的布局让整车结构更紧凑，传动链路损耗更低，也更适配窄幅非铺装路面的灵活通行要求。从结构设计逻辑来看，整车以管状框架式车身作为核心承载基体，管材的选型与排布完全围绕受力路径展开：主环结构沿驾驶舱周圈布置，承担侧翻工况下的乘员防护载荷，下部纵梁直接衔接前后悬架安装点，将路面冲击载荷直接分散至整个框架，避免局部应力集中导致的结构失效。车身覆盖件采用分块式设计，电池舱外侧的护板预留快拆接口，无需拆解主框架即可完成动力电池的检修与更换，驾驶舱侧围的覆盖件做了内收处理，在满足基础防飞溅功能的同时，尽可能压缩整车宽度，适配林间窄道、山地小径等狭小通行场景的尺寸边界。底盘部分的设计重点围绕悬架集成与车轮组件匹配展开，前后均采用短行程独立悬架结构，摆臂的铰接点位置经过多轮运动校核，保证车轮在上下跳动过程中轮距、前束参数的波动量控制在合理区间，减少非铺装路面行驶时的轮胎异常磨损；转向系统采用齿轮齿条式结构，转向拉杆的布置避开了悬架跳动的干涉区间，大角度转向设计让整车转弯半径控制在极小范围，适配复杂地形的转向需求。车轮组件匹配大颗粒越野轮胎与高强度轮毂，轮胎扁平比设定兼顾非铺装路的缓冲性能与铺装路的行驶稳定性，轮毂的安装法兰面做了加强处理，可承受大冲击载荷下的连接强度要求。动力总成采用后置后驱布局，驱动电机固定在后副车架的减震安装座上，通过减速机构直接将动力传递至后轮，省去了传统长传动轴的结构，既降低了整车整备质量，也减少了传动环节的故障点；电池包布置在车架中部的最低位置，通过螺栓与车架纵梁刚性连接，尽可能降低整车质心，提升越野行驶时的侧倾稳定性，电池舱的结构设计做了密封处理，可满足浅滩穿越、泥泞路段行驶时的防水防泥要求。装配关系的设计上，所有连接点均做了安装工艺性校核：框架管材的连接节点采用标准件拼接，无需复杂的专用工装即可完成整车组装，各分总成之间的连接螺栓均预留了足够的工具操作空间，售后维护时无需拆解周边无关部件即可完成对应总成的拆装。转向系统与悬架的运动间隙经过严格校核，在全行程跳动、全角度转向的组合工况下，不存在部件运动干涉问题；驾驶舱的布局充分考虑人体工程学要求，座椅位置、方向盘倾角、踏板行程的设定适配多数驾乘人员的操作习惯，防滚架的内轮廓预留了足够的头部与侧向空间，避免颠簸路面行驶时驾乘人员与框架发生磕碰。从安装边界来看，整车轴距、轮距的设定完全参考轻型全地形车的尺寸规范，既保证了非铺装路面的行驶稳定性，也能满足小型运输车辆的装载要求，所有外凸部件均做了圆角处理，避免野外行驶时剐蹭植被或对人员造成意外伤害。整套装配结构的设计逻辑完全围绕实用场景展开，没有冗余的装饰性结构，每一处框架排布、每一个安装点的位置设定，都对应实际行驶工况下的受力需求与使用需求，可作为轻型电动越野装备结构设计的参考样本，也可用于相关专业的装配结构教学演示。
