家用净水系统3/8推接式流量传感结构

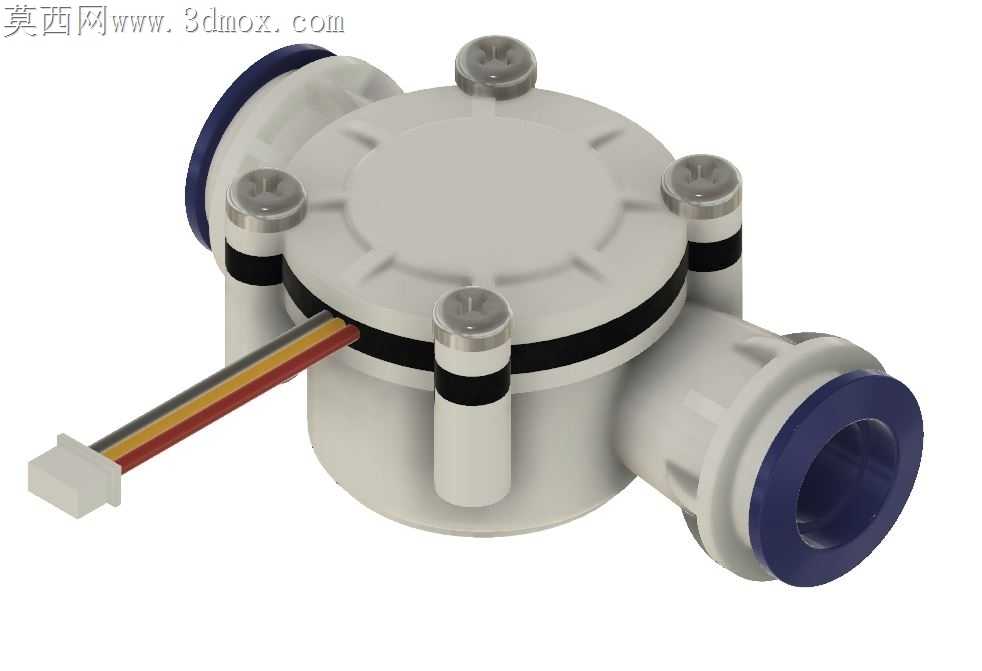

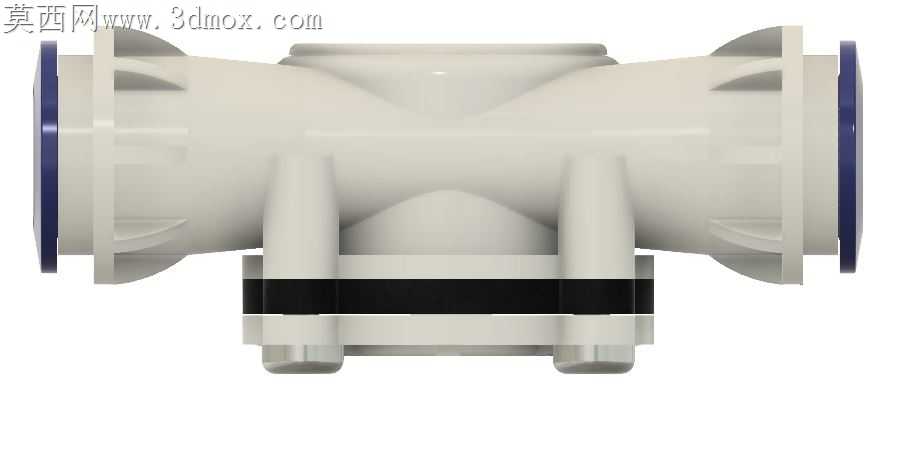

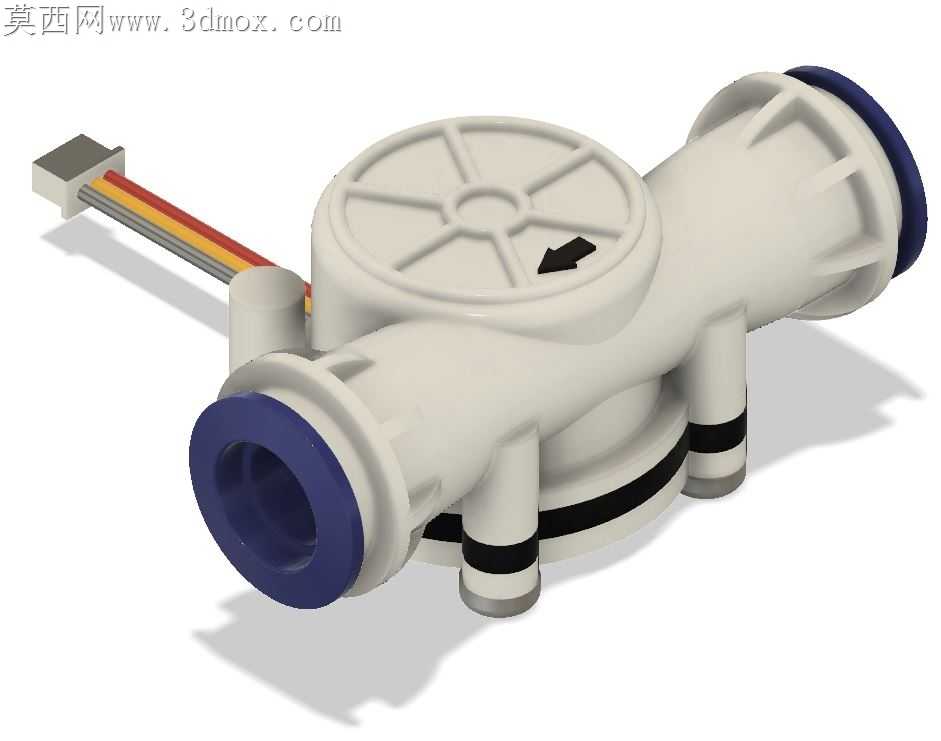

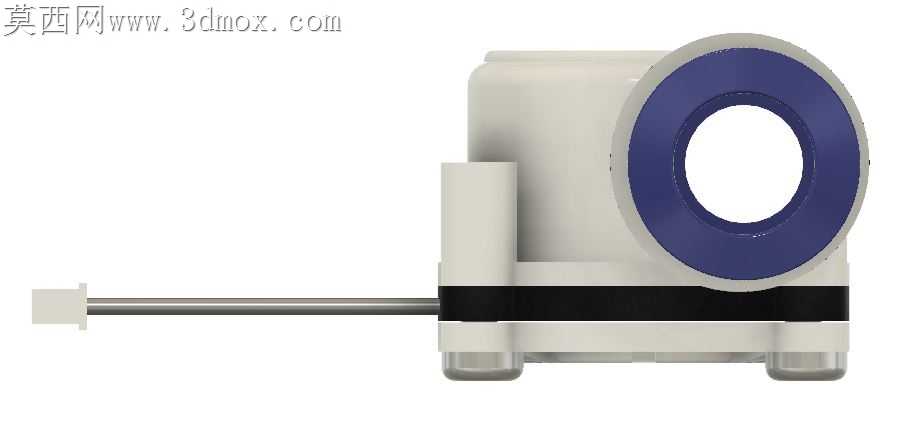

这款推接式流量检测部件，主要面向家用反渗透净水设备的水路系统设计，是净水机水路中实时监测水流通断、累计过水流量的核心传感配件，在家庭终端净水场景中，承担着滤芯寿命判定、出水流量统计、漏水异常预警触发的关键作用，能够为净水设备的主控板提供实时的脉冲流量信号，让设备精准判断当前用水状态、滤芯过水量，及时提醒用户更换滤芯，同时在出现异常大流量漏水时快速触发断水保护，规避家庭溢水风险。从功能特性来看，该部件采用3/8规格的快接推接式接口设计，无需额外缠生料带、使用专用紧固工具，安装时只需将对应规格的PE净水水管插入接口即可完成密封固定，接口内置的弹性卡圈与橡胶密封圈能同时实现管路锁止与径向密封，可承受家用净水系统常规的0.1-0.4MPa工作水压，不会出现渗水、脱管问题。部件侧方引出的三线式接线端，适配净水设备主控板常用的霍尔流量信号采集电路，水流经过部件内部时会带动内置磁转子转动，霍尔元件将转动信号转化为电脉冲输出，主控板通过脉冲频率即可换算出实时流量，通过脉冲累计数即可得到总过水量。从设计思路来看，整体采用上下壳体扣合加周向螺丝紧固的结构，壳体选用符合涉水卫生标准的食品级PP材质，接口处的蓝色密封端盖采用辨识度更高的蓝色硬质塑料制作，既可以直观区分进出水方向，也能对内部的密封卡圈起到限位防护作用，避免安装或运输过程中卡圈脱落导致的密封失效。周向均匀布置的四个紧固柱，既可以实现上下壳体的均匀压紧，保证中间密封胶圈的压缩量一致，也能在壳体内部留出足够的转子安装腔，避免水流扰动带来的信号误差。从安装边界来看，两个快接接口呈90度垂直布置，适配净水机内部常见的直角水路走向，整体外形紧凑圆润，没有突出的尖锐结构，安装时只需预留出对应管径的插装空间，以及接线端的走线空间即可，不需要额外的固定支架，直接串接在水路中就能稳定工作，能够适配多数厨下式、台式家用净水设备的内部安装空间，不会和周边的滤芯、水泵、管路产生安装干涉。需要注意的是该结构为外部整体装配模型，未包含内部的磁转子、霍尔元件等细小构件，主要用于净水设备整机的水路布局装配干涉校验、外观结构匹配使用。
