G1四分外螺纹循环旋转管路接头

　　在流体输送管路系统的布设场景中，管路两端存在相对转动需求的工况十分常见，比如冷却循环系统中随执行部件往复摆动的输水支管、气动系统中随工位转盘旋转的供气支路、液压系统中随工装夹具转动的供油管路，这类场景如果采用普通硬管直接对接，反复转动后很容易出现管路扭曲、密封面磨损泄漏、接头应力断裂等问题，旋转接头就是为解决这类管路相对转动的连接需求而设计的专用连接件。这款G1规格的四分外螺纹旋转接头，主要适配公称通径DN25的流体管路，可在保持两端管路连通的前提下，实现单侧360度自由旋转，避免管路扭转带来的各类故障。

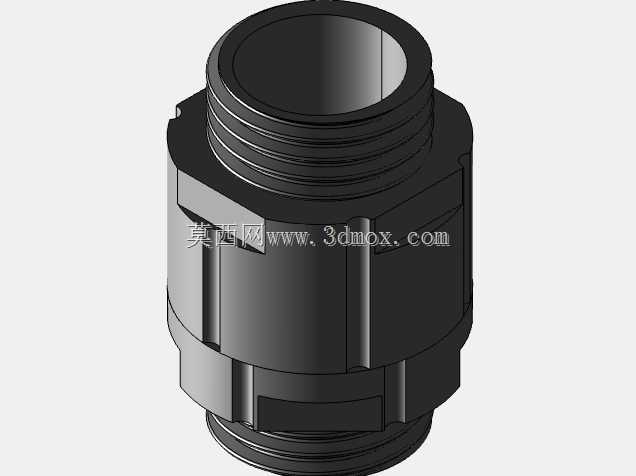

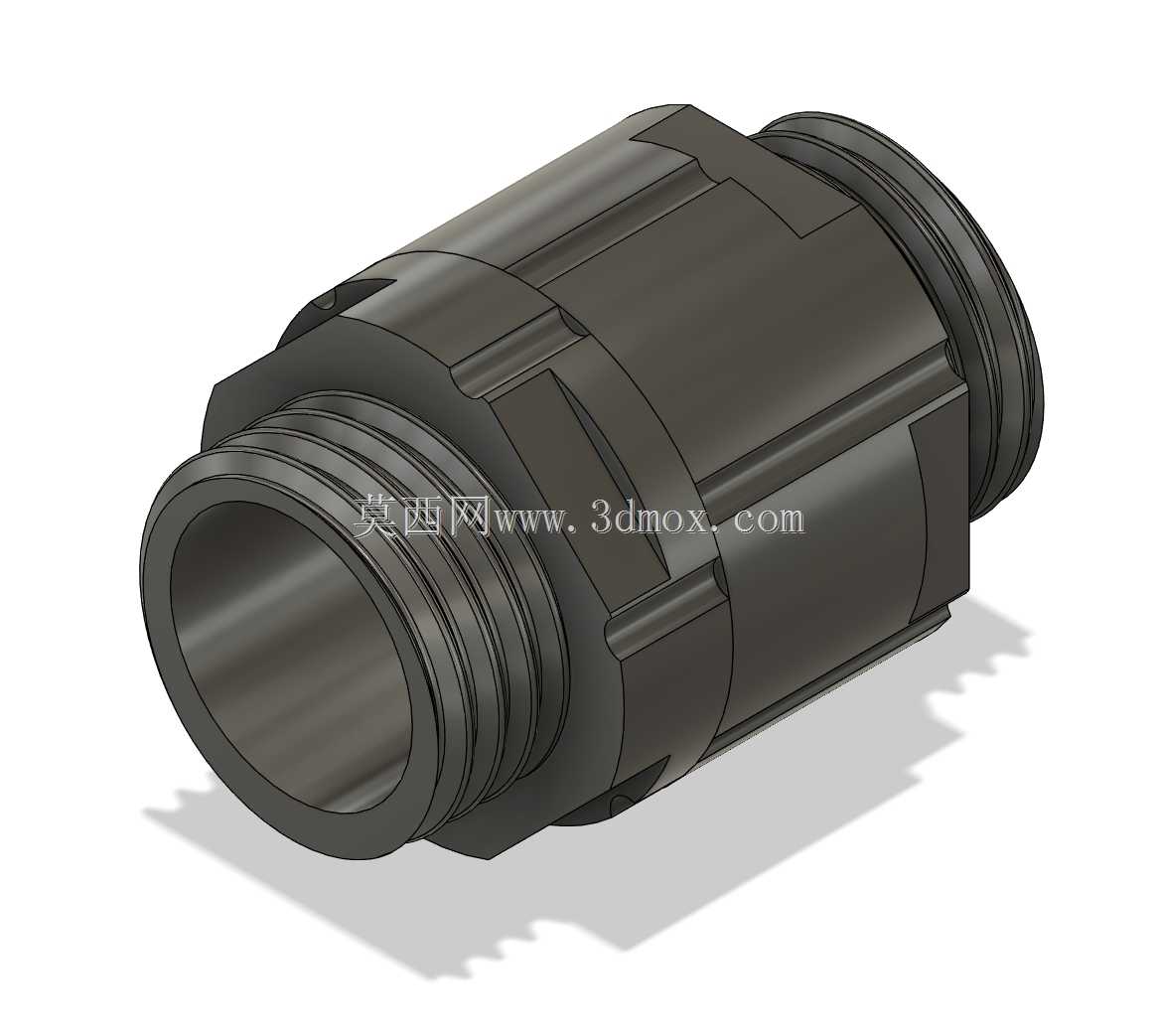

　　从结构设计来看，接头主体采用等径通腔设计，内部流道没有突兀的变径台阶，流体经过时的局部阻力损失更小，不会在腔体内形成扰流死区，输送带微小颗粒的流体时也不容易出现积渣堵塞的问题。两端的连接结构做了差异化设计，一端为标准G1圆柱外螺纹，螺纹公差符合通用管螺纹密封要求，安装时配合生料带或者密封胶即可实现可靠的端面与螺纹副密封，适配各类内螺纹接口的阀件、泵体、管路硬端；另一端为快插式连接结构，适配对应外径的塑料软管或者尼龙气管，安装时无需额外套丝、焊接，只需将软管推入接口即可自动锁紧密封，拆卸时按下接口处的弹性卡圈就能拔出管路，大幅提升现场装配和后期维护的效率。接头的旋转密封副采用了多重密封结构设计，内置的耐磨密封件同时承受径向和轴向的密封压力，旋转过程中密封面始终保持均匀贴合，即使在带压状态下转动，也不会出现渗漏问题，密封件的材质兼容水、气动压缩空气、常规液压油、弱腐蚀性冷却液等多种常见工业流体，适配不同行业的流体输送需求。接头的外壳做了多面防滑棱设计，不管是手工拧紧还是用扳手辅助安装，都能找到稳定的受力点，不会出现打滑损伤接头表面的问题，外壳的棱角都做了倒钝处理，安装操作时不会划伤操作人员的手部。

　　从安装边界来看，这款接头的最大外径控制在42mm以内，螺纹端的有效旋合长度为15mm，快插端的软管插入深度为18mm，安装时需要在接头两端预留至少20mm的操作空间，方便扳手拧紧和软管插拔，旋转部位的周边需要预留3mm以上的径向间隙，避免转动过程中与周边的管路、结构件发生刮擦干涉。在实际选型应用中，这款接头可以用在工业设备的冷却循环水回路上，比如焊机主轴、注塑机料筒、加工中心主轴的冷却管路，这类场景中冷却供水管随主轴做旋转或者往复摆动，使用这款旋转接头可以避免软管反复弯折疲劳破损；也可以用在气动夹具的供气管路上，回转工作台上的多工位夹具转动时，旋转接头可以保持供气通路持续连通，不会因为管路扭转导致供气中断；在小型液压工装的供油回路中，也可以用这款接头连接随工装翻转的油缸管路，避免高压油管扭曲变形。

　　建模过程中，对旋转副的配合间隙做了精准还原，密封槽的尺寸、螺纹的牙型参数、快插结构的卡爪位置都严格按照实际加工公差设定，模型可以直接用于管路布设的干涉检查、装配模拟，也可以作为选型时的安装尺寸参考，帮助设计人员提前确认接头与周边结构的位置关系，避免现场安装时出现尺寸不匹配的问题。不同于普通的固定管接头，这款旋转接头的内部旋转支撑结构采用了低摩擦设计，转动时的阻力很小，即使管路内带有额定工作压力，转动操作也十分顺畅，不会出现卡滞、转动费力的情况，长期使用后密封件的磨损量也控制在很低的水平，有效延长了接头的使用寿命，减少设备运维过程中更换接头的频次。
