发动机检修用悬臂起重支撑结构

项目分类:起重机 发布时间:2026-07-14 ID:1201119
  • 发动机检修用悬臂起重支撑结构
  • 发动机检修用悬臂起重支撑结构
  • 发动机检修用悬臂起重支撑结构
  • 发动机检修用悬臂起重支撑结构
  • 发动机检修用悬臂起重支撑结构
  • 发动机检修用悬臂起重支撑结构
  • 发动机检修用悬臂起重支撑结构

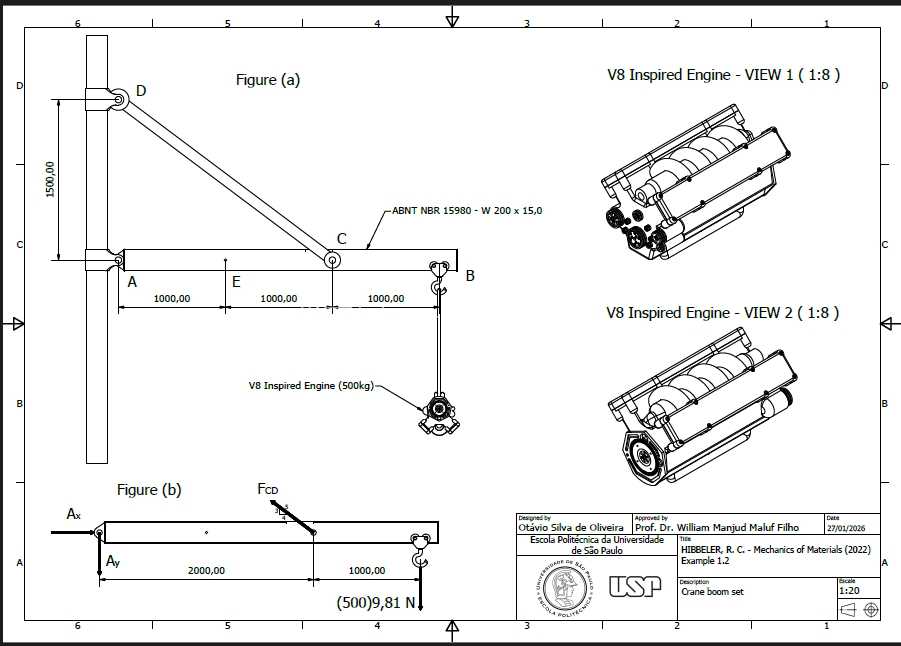

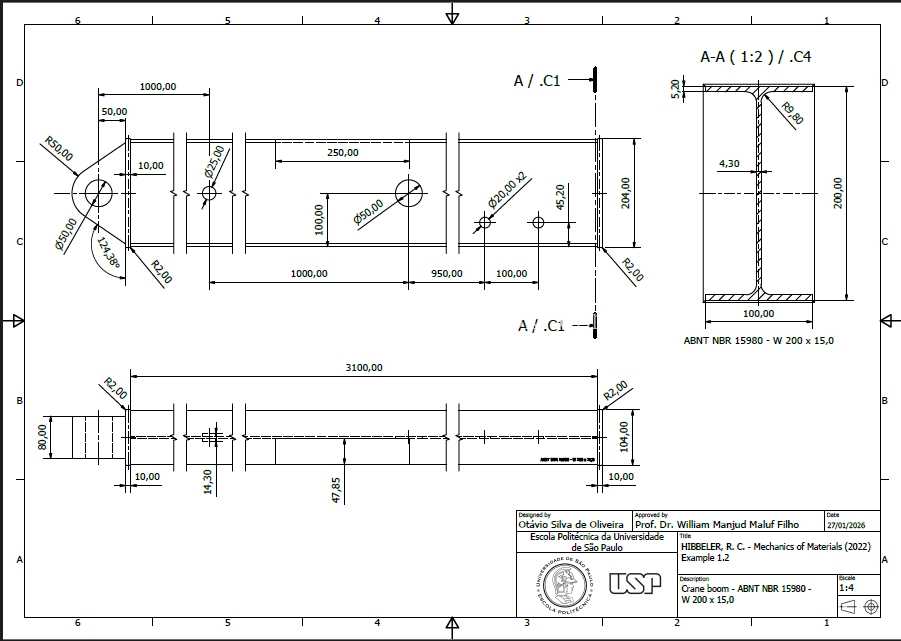

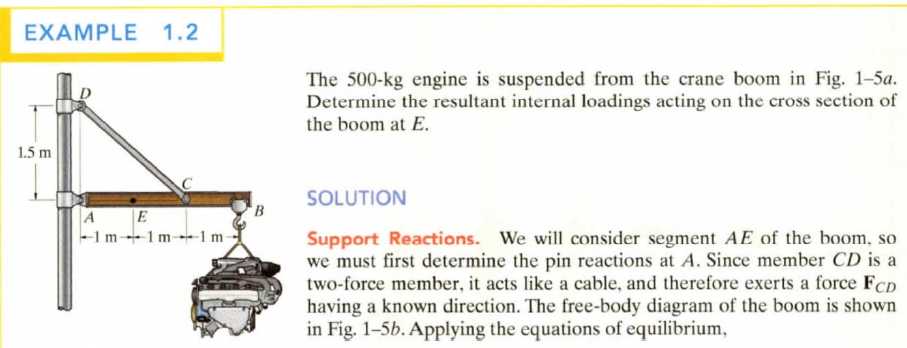

在商用车维修、发动机总成拆装的车间场景里,这类悬臂起重结构是工位上的核心辅助工装,主要承担小范围内发动机总成、缸体缸盖等重型零部件的短距离吊装转运,替代人工抬举的高风险作业,适配工位半径内的定点吊装需求,不需要大跨度行车的覆盖,单工位独立布置就能满足日常拆装的载荷需求。从结构组成来看,整套装置以垂直布置的立柱作为核心承载基座,立柱通过上下两组固定抱箍与车间墙面或者工位钢结构立柱锁紧,不需要额外做地面基础浇筑,适配现有工位的改造加装,抱箍的锁紧位置可以根据现场安装高度灵活调整,避开墙面管线、工位上方的照明桥架等干涉区域。水平悬臂通过铰接支座与立柱中段连接,斜向布置的支撑杆一端铰接在悬臂靠近根部的位置,另一端铰接在立柱上部的铰接点上,形成稳定的三角受力结构,把悬臂端部的吊装载荷通过斜撑分解到立柱的上下两个固定点,降低悬臂根部的弯曲应力,避免悬臂长期受载出现下挠变形。悬臂的截面采用矩形空心型钢设计,在保证抗弯截面模量满足载荷要求的前提下,尽可能降低结构自重,减少铰接点的附加载荷,悬臂的下翼缘面预留了电动葫芦或者手动葫芦的滑行轨道,葫芦可以沿着悬臂长度方向移动,覆盖整个悬臂作业半径内的吊装点位,不需要额外调整工位站位就能完成发动机从工位支架到维修台架的转移。设计过程中首先以材料力学的典型悬臂三角支撑受力模型作为计算基础,先确定工位需要的最大吊装载荷、作业半径两个核心参数,反推立柱的截面尺寸、壁厚,以及斜撑的杆径、铰接点的销轴直径,所有铰接位置都采用自润滑铜套作为转动副,减少长期转动带来的磨损,同时预留润滑脂加注口,方便日常维护时补注润滑脂,避免铰接点卡滞。安装边界方面,立柱的总高度需要匹配车间的净空高度,上下两个固定抱箍的间距不小于立柱总高度的三分之一,保证立柱受载时不会出现倾覆力矩,悬臂的水平长度根据工位的实际作业范围确定,端部极限位置距离墙面的预留安全距离不小于200mm,避免吊装工件时与墙面或者周边设备发生碰撞,斜撑与立柱、悬臂的铰接角度控制在30度到45度之间,保证斜撑的受力状态最优,避免角度过小导致斜撑受载过大、或者角度过大导致支撑稳定性不足。在实际使用场景中,这类结构不需要复杂的电气控制系统,搭配手动葫芦就能完成1吨以内的发动机零部件吊装,对于小型维修工位来说投入成本低,安装周期短,后期维护简单,不需要专门的操作人员持证作业,普通维修人员经过简单培训就能操作。结构的受力路径清晰,所有载荷最终都通过抱箍传递到固定基座上,没有多余的传力环节,每个铰接点的销轴都做了防脱限位,避免作业过程中销轴脱出引发安全事故,悬臂的端部还设置了行程限位块,防止葫芦滑行时脱出悬臂轨道。在建模过程中,所有构件的连接位置都还原了实际的装配间隙,铰接位置的转动自由度没有做刚性约束,完全还原实际结构的运动状态,可以直接用于结构受力的仿真验证,也能作为教学场景中材料力学悬臂受力的具象化演示模型,帮助学习者理解三角支撑结构的受力分解逻辑,掌握悬臂类起重结构的设计要点。
