壁挂式液压卷扬提升装置结构设计

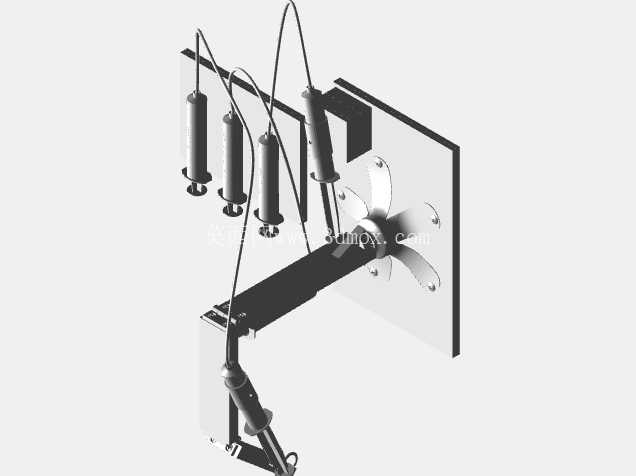

这款壁挂式液压卷扬提升装置，主要适配固定点位的重物起吊、移位作业场景，常见于小型机加工车间的工位物料转运、维修工位的重型零部件吊装、教学实训场景的起重原理演示等场景，区别于移动式起重设备，其依托墙面固定安装的形式，不占用地面作业空间，适合作业区域固定、起吊行程固定的工况使用。从功能特性来看，装置采用液压驱动作为动力输出核心，相比电动卷扬结构，液压驱动具备输出扭矩大、过载保护性能好、启停冲击小的优势，在起吊精密零部件、易碎工装件时，能通过液压回路的压力调节实现平稳的起升与下放，避免刚性启停带来的载荷冲击损伤工件。装置的执行端配置多组液压油缸，分别负责吊臂的俯仰调节、卷扬卷筒的驱动、末端吊具的姿态微调，不同油缸通过独立的液压管路连接至控制端，操作人员可根据作业需求单独调节对应执行机构的动作，实现吊点位置的精准对位，在小范围精准吊装作业中，对位精度可控制在毫米级，满足精密装配场景的吊装需求。从设计思路来看，整体采用壁挂式承载结构，背部的安装基板为主要承力部件，基板上预留多组螺栓安装孔，可直接通过膨胀螺栓或焊接方式固定在混凝土墙面、钢结构立柱等刚性承载面上，安装时需保证基板的平面度误差不超过1mm，避免长期承载后出现应力集中导致基板变形。吊臂采用悬臂式结构设计，臂身采用矩形空心型钢焊接成型，在保证结构强度的前提下尽可能降低自身重量，减少壁挂基板的承载负荷；臂身与基板的连接位置配置铰接支座，配合俯仰调节油缸，可实现吊臂在垂直平面内0-75度的俯仰调节，覆盖不同高度的作业点位。卷扬卷筒集成在吊臂的根部位置，卷筒表面加工有螺旋绳槽，引导钢丝绳整齐排布，避免乱绳、咬绳问题，延长钢丝绳的使用寿命；钢丝绳末端配置吊钩组件，吊钩带有防脱锁扣，防止起吊过程中吊索滑脱。装置侧面配置的散热风扇组件，主要为液压系统的油温散热服务，液压系统长时间连续作业时，液压油温度会逐步升高，当油温超过60摄氏度时，液压油的粘度会下降，导致密封件老化加速、系统内泄增大，通过轴流风扇强制对流散热，可将液压油温度稳定在30-55摄氏度的最优工作区间，保证液压系统持续稳定输出。从安装边界尺寸来看，装置整体的壁挂基板尺寸为600mm*800mm，安装时需保证基板后方的承载面强度不低于C25混凝土标号，或对应承载能力的钢结构件；吊臂完全伸出时的水平作业半径为1200mm，最大起升高度距离安装基面为2500mm，最小下放深度可覆盖安装基面以下1000mm的作业范围，安装时需在吊臂作业回转范围内预留不小于1500mm的安全操作空间，避免与周边设备、管线产生干涉。液压管路采用高压橡胶软管连接，管路排布沿吊臂、基板的走线槽固定，避免活动部件拉扯管路，管路的弯曲半径不小于管径的10倍，防止管路弯折导致通流面积减小、压力损失增大。在实际使用过程中，该装置的额定起重量为500kg，作业时严禁超载使用，同时需定期检查铰接位置的销轴磨损量、钢丝绳的断丝情况、液压管路的密封性能，当销轴磨损量超过原直径的3%时需及时更换，钢丝绳一个捻距内断丝数超过总丝数的10%时必须更换，避免作业过程中出现安全事故。相比传统的悬臂吊，这款液压卷扬装置的结构更紧凑，安装门槛更低，不需要专门的地面基础施工，仅需依托现有墙面或立柱即可完成安装，对于空间有限的小型加工车间、实训实验室来说，能在较低的改造成本下，解决固定点位的重物吊装需求，降低人工搬运的劳动强度，提升作业过程的安全性。
