钢杆辅助支撑简支梁力学教学演示结构

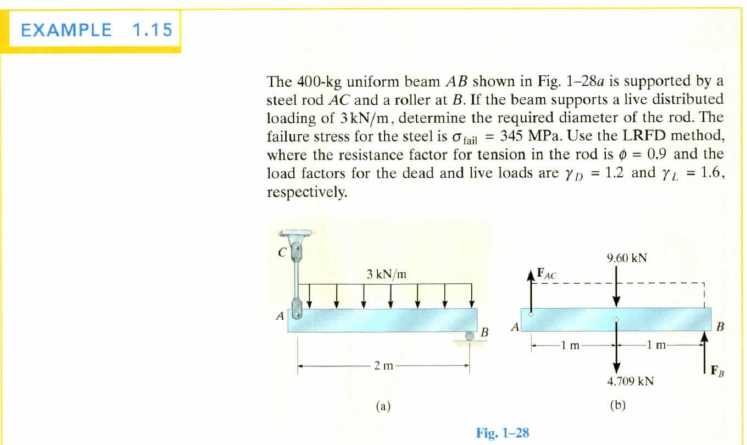

这套结构的核心设计参考来自材料力学经典的超静定梁受力案例，主要面向高校力学实验室、职业院校机械类专业的课堂演示场景，也可作为小型工装承载结构的设计验证原型使用。实际应用中，这类带辅助钢杆支撑的梁结构，常出现在小型设备的悬臂承载工位、实验室测试台架的延伸承载段，用来弥补单跨简支梁在长距离承载时的挠度超标问题，避免梁体受载后出现过大弯曲变形影响上部工件的定位精度。

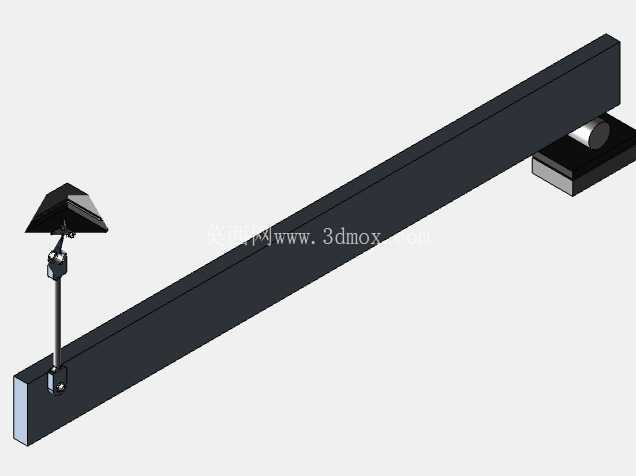

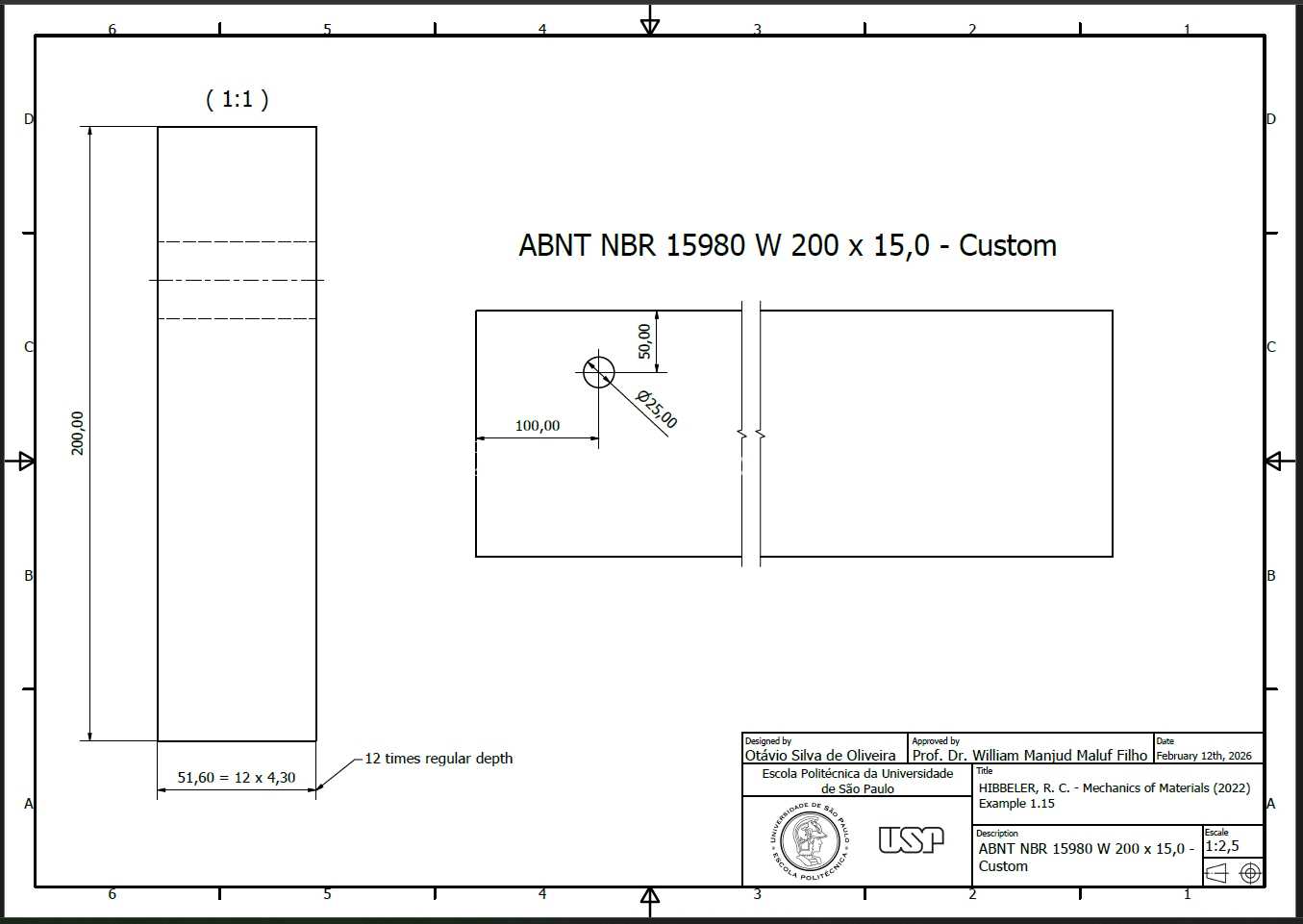

从结构功能来看，主体梁体采用矩形截面设计，这种截面选型在相同截面积下能获得更高的抗弯截面模量，相比圆形截面可在同等重量下提升30%以上的抗弯承载能力，适合承受垂直向下的均布载荷与集中载荷。梁体一端采用固定铰支结构，搭配底部的刚性支撑座，可限制梁端的水平与垂直位移，同时保留微小的转动自由度，避免约束过强导致的温度应力累积；另一端原本为简支滚动支撑，额外增设的斜向钢杆支撑属于超静定约束，可将梁体中部的部分载荷直接传递到下部基础，有效降低梁体跨中位置的最大弯矩，经受力核算，增设该钢杆支撑后，梁体跨中最大挠度可降低40%左右，能在不增加梁体截面尺寸的前提下大幅提升承载能力。

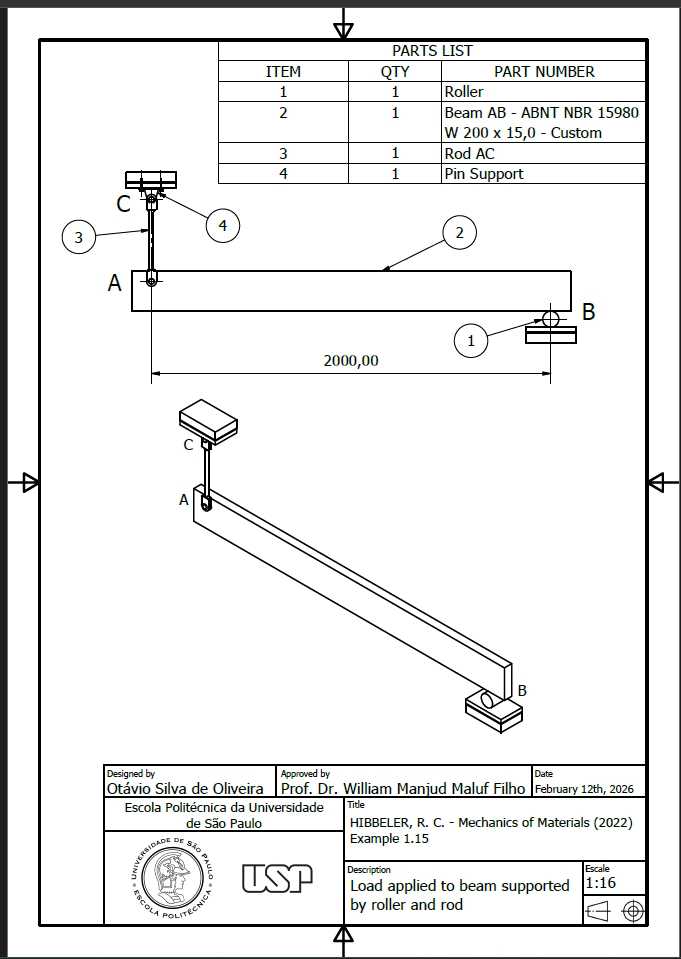

设计过程中首先确定了梁体的总长度与有效承载跨度，结合常规教学演示台的安装边界，梁体总长度控制在适配1.2米标准实验台的尺寸范围内，两端支撑座的安装孔位预留了通用的M8螺栓固定孔，可直接固定在带T型槽的实验台面上，不需要额外加工转接板。斜向钢杆的上下两端均采用铰接接头，上端通过抱箍结构固定在梁体靠近跨中的位置，下端固定在独立的基础支座上，这种铰接设计可避免钢杆承受额外的弯曲载荷，仅传递轴向的拉力或压力，充分发挥钢材轴向承载能力强的特性，钢杆的直径选型经过受力校核，确保在额定载荷下钢杆的轴向变形量控制在0.1mm以内，不会因为钢杆自身变形影响整体支撑效果。

从安装边界来看，整个结构的水平投影宽度不超过200mm，垂直方向总高度不超过400mm，不会占用过多实验台的操作空间，梁体上部预留了通用的载荷安装点位，可搭配标准砝码加载装置进行不同载荷工况下的挠度测试、应变测试，方便学生直观理解超静定梁与静定梁的受力差异。钢杆的长度可通过两端的螺纹接头进行微调，安装时可根据梁体的初始水平度调整钢杆的预紧力，避免出现安装间隙导致支撑失效，调整完成后可通过锁紧螺母固定钢杆长度，保证长期使用过程中支撑刚度稳定。

实际工程应用中，这类辅助支撑结构的设计思路也常被迁移到大型设备的横梁改造场景中，比如老旧机床的横梁刚度不足、生产线输送梁的跨中挠度过大问题，都可以通过增设类似的斜向钢杆支撑来快速提升结构刚度，相比更换更大截面的梁体，这种改造成本更低、施工周期更短，且不需要对原有设备的基础进行大规模改动。需要注意的是，增设辅助支撑后结构从静定变为超静定，设计时必须考虑温度变形带来的附加应力，因此钢杆与梁体、基础的连接必须采用铰接形式，不能采用刚性焊接，否则温度变化时梁体的伸缩变形会被约束，产生较大的温度应力，严重时可能导致结构焊缝开裂或者钢杆失稳。

这套结构的细节设计上，梁体的棱边都做了R2的圆角处理，避免教学使用过程中尖锐棱边划伤操作人员，所有连接螺栓都采用内六角圆柱头螺栓，外露的螺栓头不突出梁体表面，防止加载时与砝码或者测试装置发生干涉。两端的支撑座底部都加装了橡胶减震垫，既可以增大支撑座与台面的摩擦力，避免加载时结构出现滑移，也可以吸收微小的振动，保证应变测试数据的稳定性。
