国轩104Ah方形磷酸铁锂电芯结构设计

这款方形磷酸铁锂电芯的三维结构设计，首先围绕车载动力与储能系统两类核心应用场景展开，在结构建模阶段就充分考虑了不同场景下的安装适配性与运行可靠性。从车载应用场景来看，这类电芯主要适配纯电乘用车、商用车的动力电池包集成需求，需要在有限的车身底盘布置空间内实现最高的体积利用率，因此建模时严格遵循方形电芯的成组逻辑，外壳采用硬质铝壳结构，既保证足够的结构强度抵御行车过程中的振动、冲击载荷，又能通过铝壳的高导热性辅助电芯工作过程中的热量导出，匹配电池包的液冷或风冷散热路径。在储能场景下，这类电芯可用于工商业储能柜、电网侧储能电站的电池簇集成，需要满足长循环寿命下的结构稳定性，因此在极柱布局、壳体密封结构的设计上，都预留了足够的冗余量，避免长期充放电循环过程中出现壳体鼓胀、密封失效等问题。

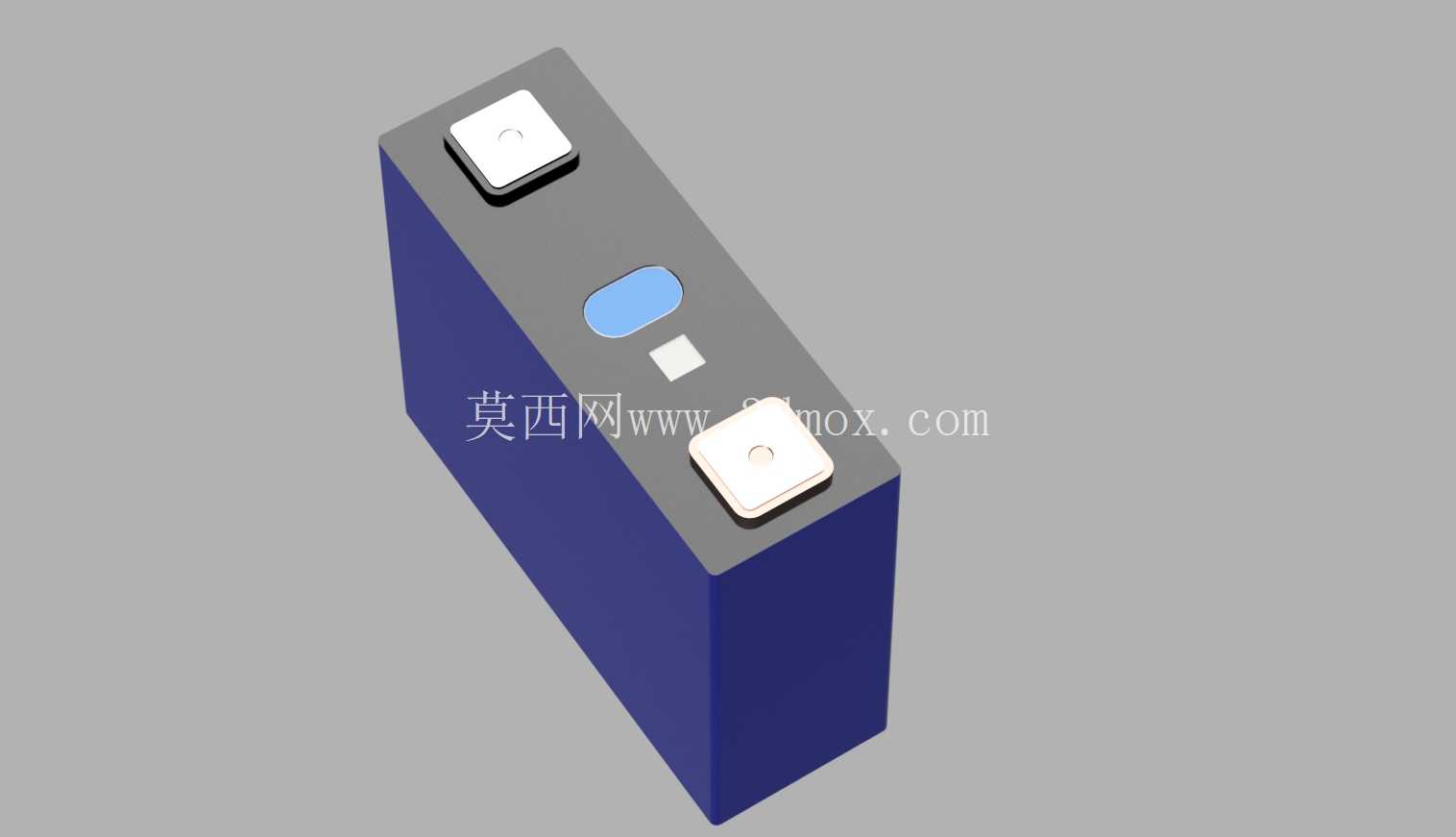

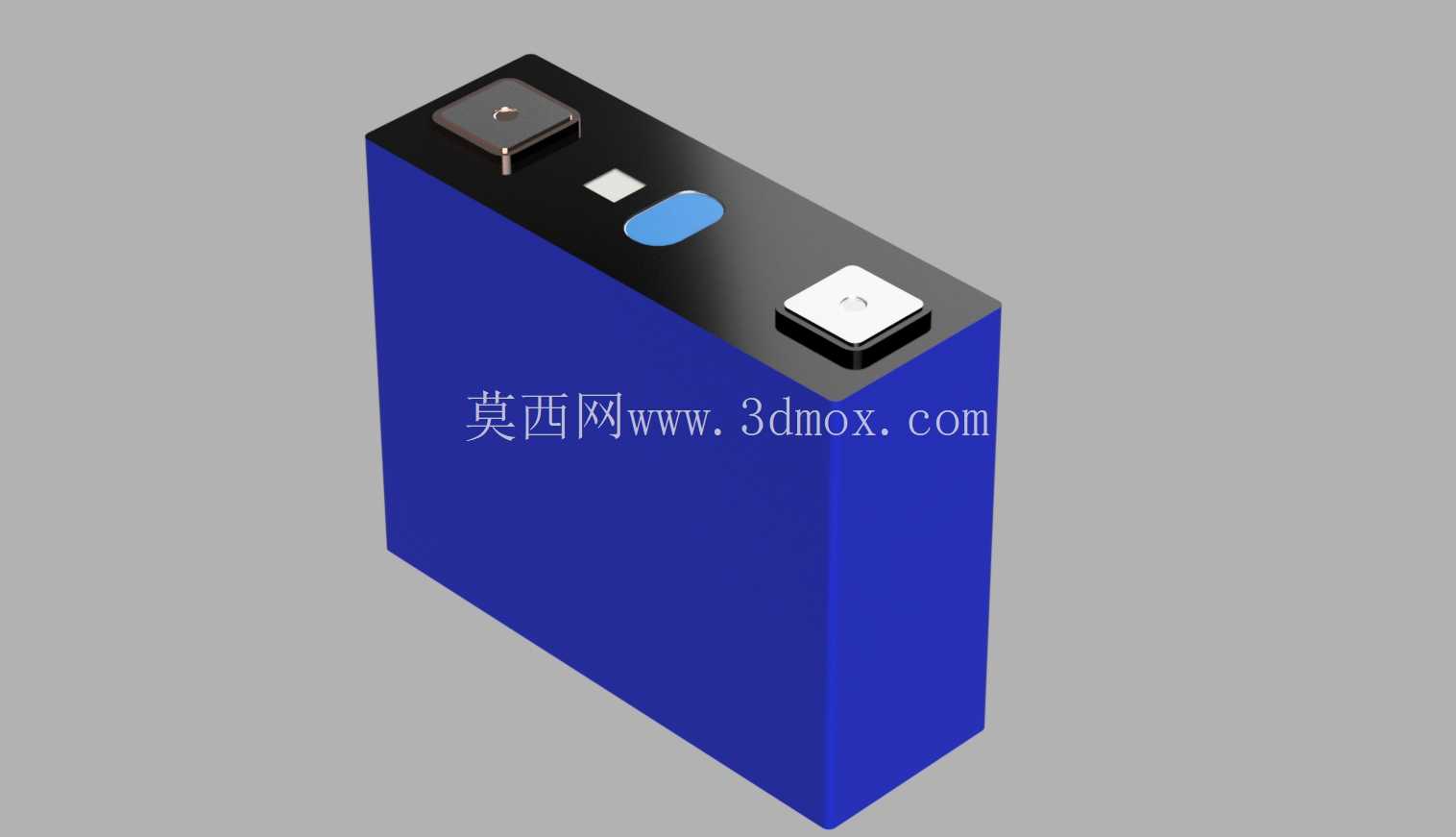

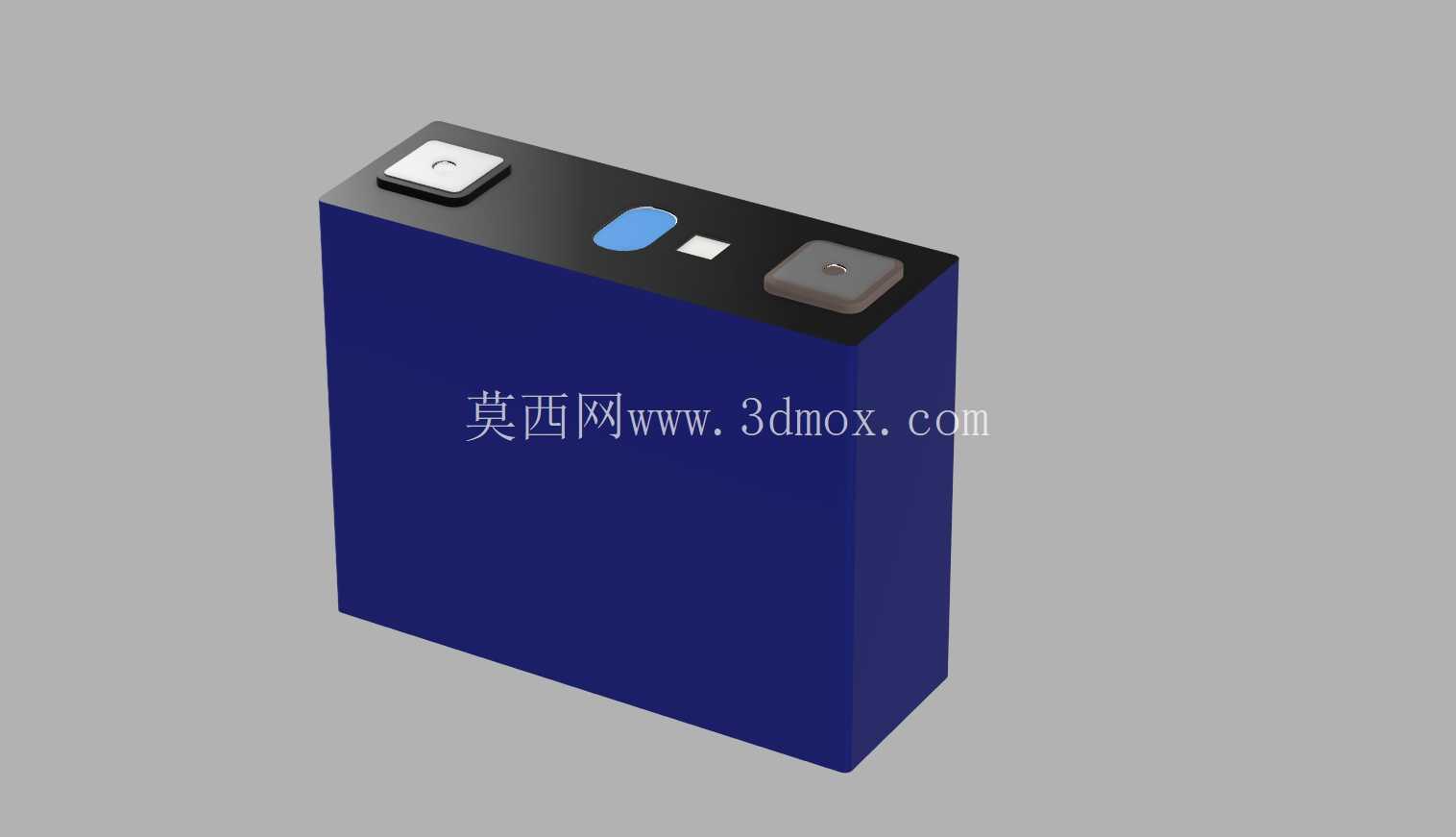

从产品功能特性来看，这款104Ah容量的磷酸铁锂电芯，在结构设计上充分平衡了能量密度与结构可靠性。电芯顶部的极柱采用异极分置布局，正负极柱分别设置在顶盖两端，既能够减少成组时的汇流排连接长度，降低连接电阻，也能避免极柱间距过小带来的绝缘风险。顶盖区域集成了泄压阀结构，建模时精准还原了泄压阀的安装位置与薄弱刻痕结构，当电芯内部因为异常工况出现压力升高时，泄压阀能够按照预设压力值开启释放内部压力，避免电芯出现爆燃等极端安全问题。顶盖表面还设置了绝缘防护层，所有外露的导电部件都做了绝缘包覆处理，避免成组过程中出现短路风险。电芯侧面为平整的大面结构，没有多余的凸起结构，既能够在成组时紧贴散热板实现高效热交换，也能减少相邻电芯之间的安装间隙，提升电池包整体的体积利用率。

在设计思路上，这款电芯的三维建模完全遵循量产电芯的实际工艺要求，没有做脱离生产实际的理想化结构处理。壳体采用拉伸成型的铝壳结构，建模时严格控制壳体壁厚，在保证结构强度的前提下尽可能降低壳体重量，提升电芯整体的能量密度。顶盖与壳体的连接采用激光焊接工艺，因此在建模时预留了精准的焊接边尺寸，保证焊接过程中焊缝的均匀性与密封性。电芯内部的卷芯或叠片结构虽然在外观模型中未完全展示，但外部结构的所有尺寸都与内部电芯的尺寸做了匹配，避免出现外部壳体与内部组件干涉的问题。极柱的连接结构采用铆接加焊接的复合工艺，建模时还原了极柱底部的连接片结构，保证极柱与内部极耳的连接可靠性，降低大电流充放电过程中的连接发热问题。

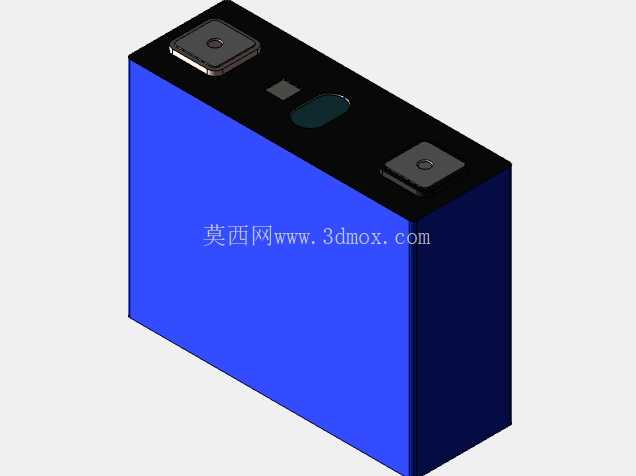

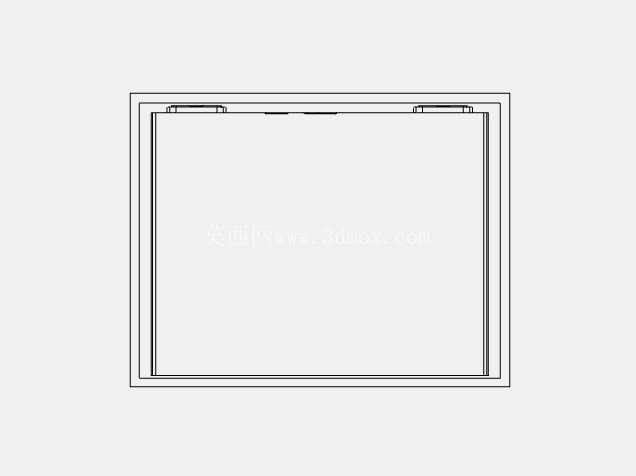

从外形尺寸与安装边界来看，这款方形电芯的外形为规则的长方体结构，所有棱边都做了小尺寸的倒角处理，既能够避免安装过程中棱边划伤操作人员或绝缘部件，也能减少应力集中，提升壳体的抗形变能力。电芯的高度、宽度与厚度尺寸都严格遵循当前方形动力电芯的通用成组标准，能够适配市面上主流的电池包模组设计，不需要对现有模组结构做大幅修改即可直接替换同规格的其他电芯产品。安装边界方面，电芯底部为平整结构，可通过结构胶直接粘接在模组的底板上，侧面可通过绑扎带或结构胶与相邻电芯固定，顶部极柱的位置与尺寸都符合通用汇流排的开孔标准，能够直接匹配标准规格的铜质汇流排，减少成组过程中的定制化加工需求。另外，电芯表面的蓝色绝缘层设计也在模型中做了还原，这层绝缘膜完全包覆电芯的侧面与底部，仅露出顶盖的极柱与泄压阀区域，能够避免电芯壳体与其他导电部件接触造成短路，绝缘膜的厚度也在建模时做了考虑，保证电芯的整体安装尺寸不会因为绝缘层的存在出现超差问题。

在实际的设备选型与结构设计过程中，这类电芯的三维模型能够帮助结构工程师快速完成电池包的整体布局设计，提前验证电芯与散热结构、汇流排、固定结构之间的装配间隙，避免后期开模或组装过程中出现干涉问题。同时，精准的模型尺寸也能够帮助工程师进行热仿真、结构强度仿真的前处理工作，通过导入模型即可快速划分网格，模拟不同工况下电芯的温度分布、振动应力分布，提前优化电池包的结构设计，减少后期的测试验证周期。对于储能系统集成工程师来说，这款模型也能够直接用于储能电池簇的布局设计，验证电芯在储能柜内的安装空间、散热路径是否合理，提升储能系统的整体设计效率。
