激光设备用双层嵌套式防护镜架结构

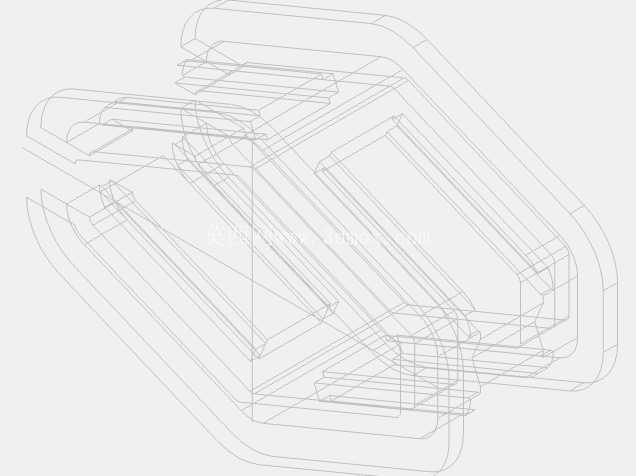

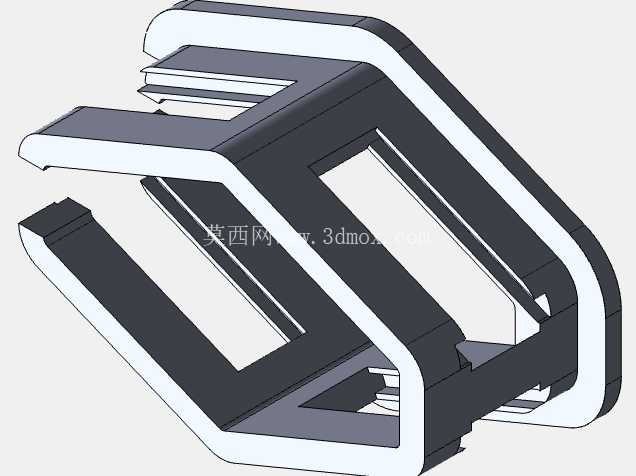

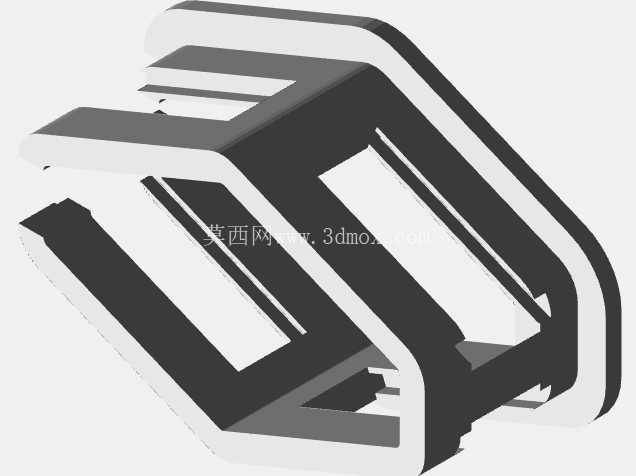

该结构为激光作业场景配套的眼部防护承载构件，主要适配手持激光加工、固定式激光打标/切割工位的近距离操作防护需求，区别于普通头戴式护目镜的独立佩戴形式，该构件可直接集成在激光加工头的前端出光位置，或安装在设备操作位的观察窗内侧，作为固定式防护屏障的镜片固定结构使用，无需操作人员额外佩戴护具，避免长时间佩戴护目镜带来的面部压痕、起雾影响视线等问题。从结构设计逻辑来看，整体采用双层嵌套式框架构型，外层为高刚度支撑边框，采用对称式U型开口设计，开口侧朝向激光入射方向的反向安装面，边框内侧设置有两道平行的卡槽结构，可分别嵌入不同衰减倍率的激光防护镜片，卡槽的宽度公差控制在0.1mm范围内，既保证镜片插入后无松动晃动，又能在镜片出现烧蚀、划痕损伤时快速抽换，无需拆解整个固定结构。内层框架与外层边框通过侧边的卡扣结构实现限位连接，内层框架的内边缘做了45度倒角过渡，避免直角结构对出射激光形成漫反射杂光，同时内层框架的表面做了哑光发黑处理，进一步降低杂光反射对操作人员视线的干扰。在安装边界设计上，框架背部的两个平行支臂为安装固定位，支臂上预留有两个M3规格的安装孔位，孔位间距为42mm，可直接适配市面上多数常规功率激光加工头的前端安装螺孔，无需额外加工转接板；支臂的厚度为3mm，采用弯折式加强结构，在保证整体轻量化的前提下，避免安装锁紧时出现结构变形导致镜片移位。框架整体的外轮廓尺寸为112mm*78mm*18mm，安装后突出安装面的距离仅为18mm，不会对激光加工头的作业行程造成干涉，在狭小空间内的激光焊接、打标作业场景下也能正常使用。功能特性层面，双层卡槽的设计允许操作人员根据实际作业的激光功率，组合搭配不同波段的防护镜片，比如针对1064nm红外激光作业时，可在外层卡槽插入高衰减倍率的吸收式防护镜片，内层卡槽插入窄带滤光镜片，既保证对有害激光的阻隔效率达到OD6以上的安全标准，又能让操作人员清晰观察到加工位置的实际状态，避免防护镜片颜色过深导致对位偏差。框架侧边的开口结构除了方便更换镜片外，还预留了散热间隙，长时间连续作业时，激光照射产生的热量可通过间隙快速散出，避免镜片因积热出现开裂、镀膜脱落的问题。在细节处理上，框架所有与镜片接触的卡槽位置都粘贴有0.5mm厚的硅橡胶缓冲条，既可以抵消不同批次镜片的厚度公差，又能在设备出现小幅振动时起到缓冲作用，避免硬质边框与玻璃镜片直接接触导致镜片崩边。框架的边角位置全部做了R2的圆角处理，避免安装维护时尖锐边角划伤操作人员。该结构的材质选用改性ABS加玻纤混合材质，相比纯金属材质重量降低60%以上，不会给激光加工头增加额外的负载，同时材质本身具备一定的阻燃性能，遇到高能量激光意外照射时不会出现熔融滴落的问题，满足激光作业场景的安全防护要求。实际应用中，该结构除了适配固定式激光加工设备外，还可通过转接支架安装在自动化激光生产线的操作工位观察窗上，配合设备的安全联锁装置，当防护架未安装到位时设备无法启动激光输出，进一步提升作业安全性。针对不同功率等级的激光作业场景，该框架结构可通过调整卡槽间距、安装孔位尺寸快速衍生出适配不同规格镜片的变体，无需重新开模制作整体结构，具备较好的通用性与拓展性。
