挤压成型用带定位孔筒式工装结构

　　在金属型材挤压、橡塑挤出成型这类连续生产场景里，这类带定位孔的筒式工装是直接决定成型坯料尺寸精度与同轴度的核心接触部件，它安装在挤出设备的出料端模座位置，承担着约束熔融或半固态坯料外形、引导坯料匀速出料、配合前端定型套完成初冷却定型的作用，日常生产中如果工装的内孔同轴度偏差超过0.02mm，挤出的圆管类型材就会出现壁厚不均、出料走偏的问题，严重时还会因为局部摩擦阻力过大导致坯料堵料，直接中断整条生产线的连续作业。

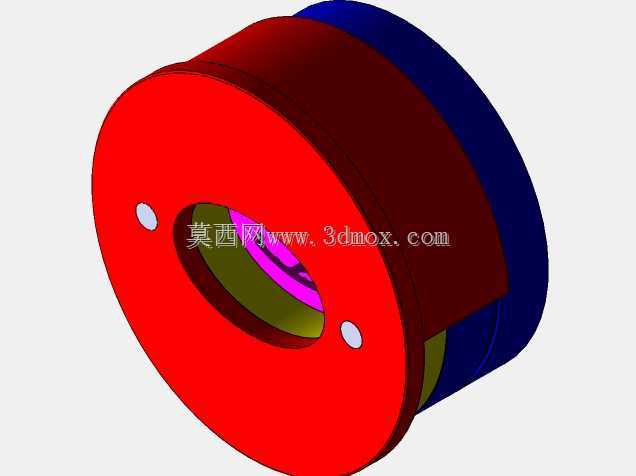

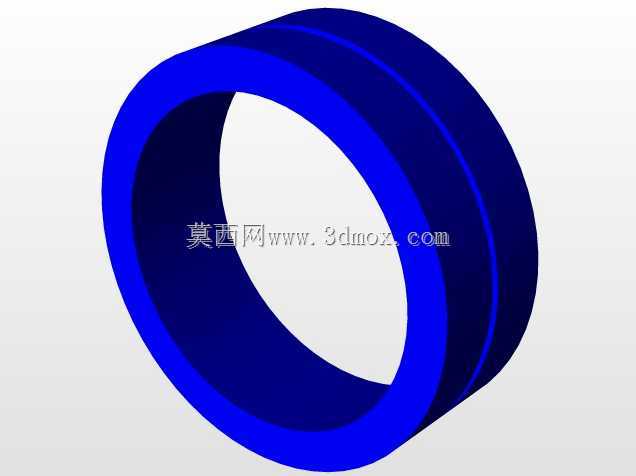

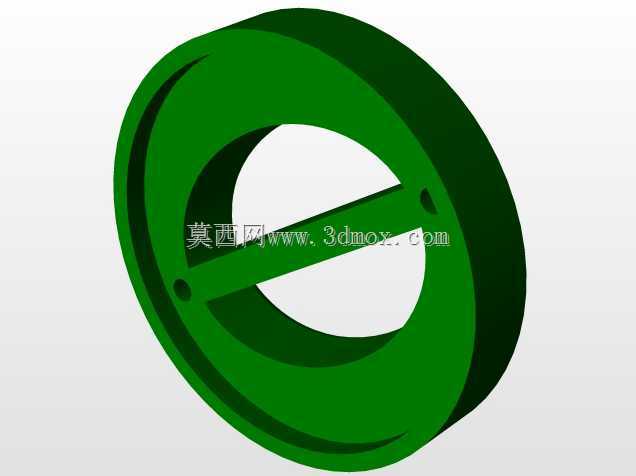

　　从结构设计逻辑来看，这个部件采用阶梯式筒身结构，大直径的红色端盖部分是安装定位基准面，端面上对称布置的两个小圆孔是装配定位销孔，安装时销孔与模座上的定位销配合，能保证工装内孔与挤出螺杆的出料中心完全重合，避免装配错位带来的偏心问题；端盖后侧直径稍小的深蓝色筒段是嵌入模座安装腔的配合段，配合公差选用H7/h6的间隙配合，既可以保证拆装时的便利性，又能控制装配后的径向窜动量在允许范围内。内孔部分做了阶梯变径设计，靠近进料侧的内孔直径稍大，做了15度的导入锥角，能减少坯料进入成型段时的流动阻力，避免坯料在进料拐角处出现滞料分解的问题；中间的等径直段是实际的成型工作段，表面粗糙度要求达到Ra0.8，降低坯料通过时的摩擦阻力，保证出料表面光滑无划痕；靠近出料侧的内孔做了微小的倒锥设计，锥度控制在1:200，能避免刚挤出的高温坯料冷却收缩时抱紧工装内壁，导致出料拖拽变形。

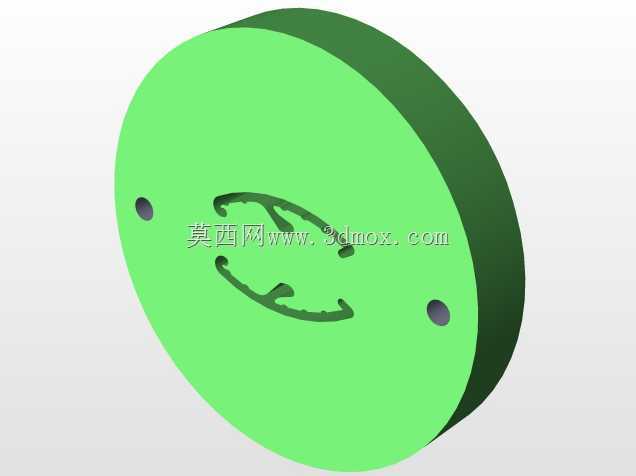

　　设计过程中首先要匹配对应挤出设备的模座安装尺寸，端盖的外径要比模座安装腔的外径大3-5mm，形成安装止口，保证装配时端面完全贴合模座密封面，避免出现漏料问题；嵌入段的长度要比模座安装腔的深度小0.1-0.2mm，保证端盖端面能完全压紧密封，不会因为加工尺寸偏差导致端面贴合不严。定位销孔的位置度公差要控制在0.01mm以内，两个销孔关于中心轴对称布置，装配时可以防呆，避免反向安装导致内孔锥度方向装反。壁厚设计上，成型段的壁厚要保证足够的结构强度，承受挤出时的坯料压力不会出现变形，同时还要兼顾温度传导的需求，如果是用于高温金属挤压的场景，壁厚可以适当加厚，搭配外部冷却水道控制工装温度；如果是用于常温橡塑挤出的场景，壁厚可以适当减薄，提升热交换效率，保证坯料出料后快速定型。

　　实际使用中，这类工装的安装边界需要注意几个关键点：首先是装配前端面与模座之间要加装耐高温密封垫片，垫片厚度控制在0.5mm，补偿端面的平面度误差，防止漏料；其次是定位销装配时要涂抹少量高温润滑脂，方便后续更换工装时顺利拆卸，避免高温下销与孔粘连；最后是工装安装完成后要手动盘动挤出螺杆，检查内孔与螺杆头部的间隙是否均匀，确认无刮蹭后才能升温开机。日常维护时，每次停机后要及时清理内孔残留的余料，避免余料冷却固化后刮伤后续生产的型材表面，当成型段内孔磨损量超过0.1mm时，就需要及时更换工装，避免挤出的型材尺寸超差。
