快开式圆形承压罐体人孔盖结构

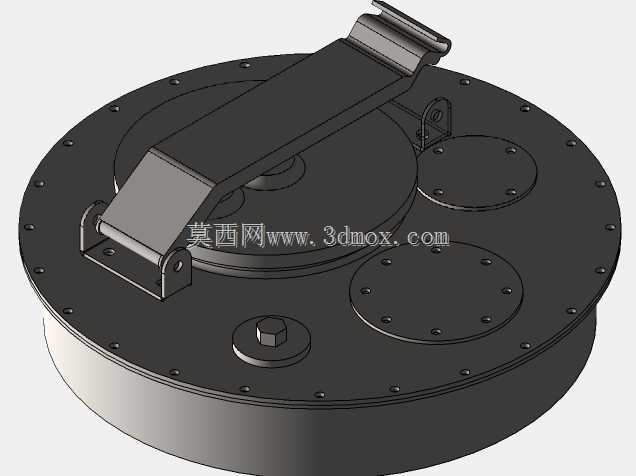

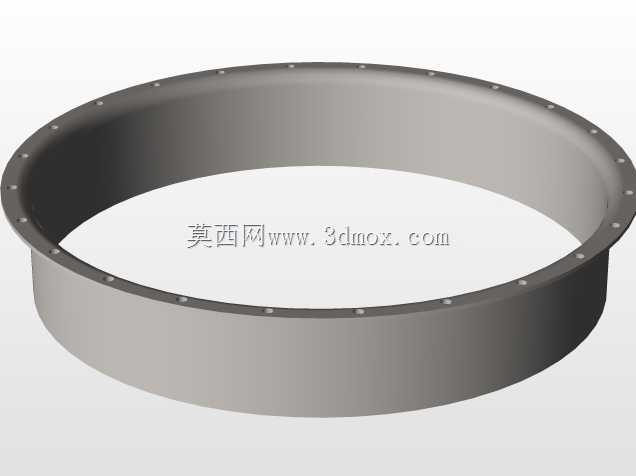

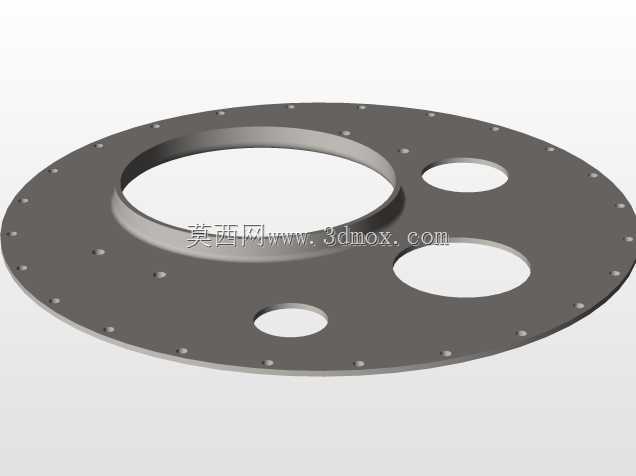

　　这款快开式圆形人孔盖主要应用于常压及低压储运罐体、车载储液罐、工业工艺罐的顶部检修通道位置，作为罐体顶部的可开启密封部件，承担着罐体封闭、人员进出检修、内部介质防泄漏、承压工况下密封保压的核心作用，在燃油储运罐、化工溶剂储罐、车载运液槽罐、食品级储液罐等场景中均有广泛适配性。从结构设计逻辑来看，整体采用圆形法兰基座作为安装承载主体，圆形结构的受力均匀性远优于方形结构，在承压工况下不会出现应力集中导致的法兰变形问题，基座外圈均匀布置螺栓安装孔，可通过螺栓紧固与罐体顶部的焊接法兰实现刚性连接，安装时需保证法兰结合面的平面度公差控制在0.2mm以内，避免密封面错位导致的泄漏隐患。盖体与基座之间采用铰接式连接结构，

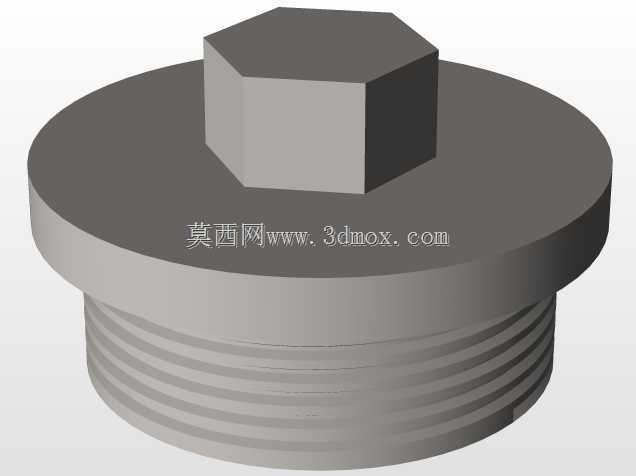

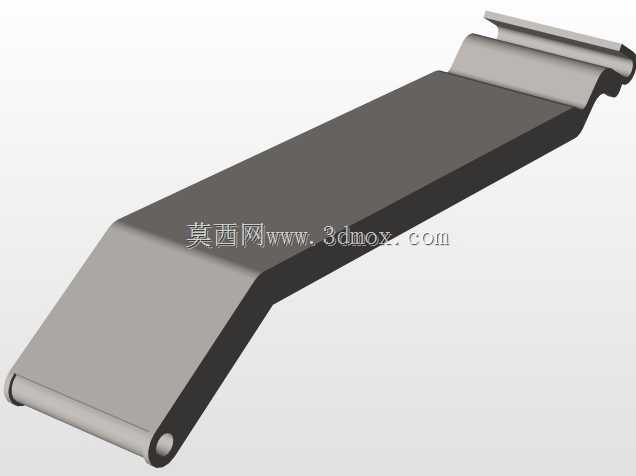

　　搭配大跨度快开锁扣实现快速启闭，锁扣采用偏心压紧原理，扳动锁扣手柄时可通过偏心轴的行程差实现盖体对密封垫圈的均匀压紧，无需逐个拧动螺栓即可完成盖体的锁紧与开启，单人操作即可在数秒内完成启闭动作，大幅降低检修作业时的开闭操作耗时，尤其适合需要频繁开启进入罐体内部检修、清理、取样的作业场景。盖体表面除主锁紧机构外，还集成了两个小型辅助密封口，可作为液位检测口、取样口、小口径物料加注口使用，无需额外在罐体上开孔焊接附件，减少罐体本身的焊接应力点与潜在泄漏点，同时盖体上设置的一体式六角堵头可作为泄压口使用，在开启人孔盖前可先拧开堵头释放罐体内部残余压力，避免带压开启导致的安全事故。密封结构采用嵌入式耐油橡胶垫圈，

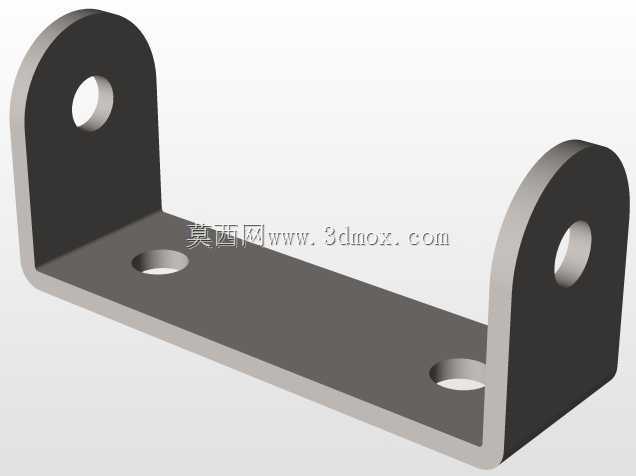

　　垫圈嵌装在盖体的环形密封槽内，锁紧时垫圈受压变形填充基座与盖体之间的微观间隙，可适配0-0.3MPa的低压工作工况，根据输送介质的不同可更换丁腈橡胶、氟橡胶、食品级硅胶等不同材质的密封垫圈，满足燃油、化工溶剂、饮用水、食品原料等不同介质的密封兼容性要求。安装边界方面，整体结构为矮式圆形设计，突出罐体顶部的高度较低，不会占用过多罐体上方的操作空间，适配顶部操作空间有限的车载罐体安装场景，法兰安装孔的节圆直径可根据常用罐体人孔标准尺寸适配，安装时需保证锁扣铰接座的位置朝向操作侧，方便操作人员站在罐体顶部平台直接扳动锁扣手柄，无需探身操作。从结构强度设计来看，盖体背部设置有放射状加强筋，可在承压工况下分散盖体受力，

　　避免盖体受压变形导致密封失效，锁扣的铰接销轴采用不锈钢材质，具备足够的抗剪切强度，长期频繁启闭也不会出现销轴变形、断裂问题，所有外露金属部件可根据使用场景选择碳钢喷塑、304不锈钢、316不锈钢等不同材质，满足户外防腐、卫生级、耐腐蚀等不同工况的使用需求。在实际运维过程中，该结构的维护成本极低，仅需定期检查密封垫圈的老化情况、锁扣铰接部位的润滑情况即可，无需复杂的维护操作，快开结构的设计也避免了传统螺栓紧固人孔盖启闭时螺栓丢失、螺纹滑牙等常见问题，大幅提升罐体附件的长期使用可靠性。
