舵机驱动夹持式机械执行臂结构设计

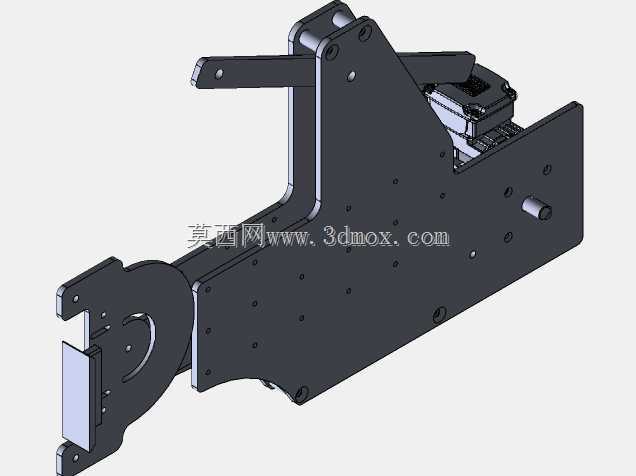

　　这款舵机驱动的夹持式执行臂结构，在轻载自动化作业场景中有着极高的适配性，常见于小型分拣工位、教学实验平台、桌面级自动化装配单元的末端执行环节，可配合多轴位移平台完成小尺寸工件的拾取、转运、对位摆放动作，也可作为模块化功能组件集成到定制化工装治具中，替代人工完成重复性的夹取操作，降低重复劳作带来的操作误差。从结构功能来看，整套组件以一体式弯折安装基板作为承载核心，基板上预先加工了多组不同规格的安装孔位，既包含用于固定舵机动力单元的定位孔，也预留了适配不同安装支架的调节长槽，可根据实际安装空间调整固定位置，无需额外加工转接板即可完成装配。前端的夹持爪采用对称式摆臂结构，通过舵机输出的旋转扭矩驱动连杆传动，带动夹爪完成开合动作，

　　夹爪的咬合面做了平面贴合设计，可稳定夹持规则形状的硬质工件，若更换不同型面的夹爪垫块，也可适配异形件、薄壁件的夹持需求，夹爪的开合行程通过舵机的转动角度限位控制，可根据工件尺寸调整舵机转动参数，匹配不同的夹持开度。设计阶段优先考虑了结构的紧凑性，整体安装基板采用L型弯折构型，将动力单元与传动组件整合在同一安装平面内，尽可能压缩横向与纵向的安装占用空间，整套结构的外轮廓边界控制在小型桌面设备的适配范围内，安装时仅需通过基板上的四个固定孔即可完成与外部设备的连接，安装面的平面度公差控制在合理范围内，避免装配后出现舵机输出轴与传动连杆卡滞的问题。传动链路的设计尽可能减少了中间传动环节，舵机输出端直接连接驱动摆臂，

　　通过短连杆带动夹爪转轴转动，减少了多级传动带来的回程间隙，提升夹爪开合的位置精度，同时所有转动铰接位置都预留了轴套安装位，可加装自润滑轴套降低转动摩擦，延长结构的使用寿命，减少日常维护的频次。在实际选型适配时，可根据夹持工件的重量匹配对应扭矩的舵机单元，基板上的舵机安装位预留了不同规格舵机的固定孔距，无需修改主体结构即可适配多款常用的标准舵机产品，夹爪部分的转轴采用可拆卸设计，方便根据磨损情况单独更换夹爪组件，无需拆解整套结构。整套结构的受力路径经过优化，夹持作业时的反作用力直接通过基板传递到安装基座，舵机输出轴仅承受扭矩载荷，避免径向受力损坏舵机齿轮组，提升动力单元的使用寿命。安装边界方面，

　　基板后侧的安装面与前端夹爪的工作位置预留了足够的安全距离，避免夹爪开合过程中与安装基座上的其他部件产生干涉，夹爪完全张开时的外轮廓不会超出基板的侧边范围，在多组执行臂并排安装的场景下，不会出现相邻结构的运动干涉问题，可密集排布组成多工位夹持阵列，适配小工件的批量分拣作业需求。结构的材质选型上，主体承载板采用高强度铝合金加工，在保证结构刚性的前提下尽可能降低整体重量，减少外部位移平台的负载压力，传动连杆与夹爪部分可根据使用场景选择铝合金或者工程塑料材质，兼顾强度与轻量化需求，所有孔位的加工精度都满足常规装配公差要求，普通机加工条件即可完成生产，无需特殊加工工艺，适合小批量定制加工或者教学场景下的复刻制作。
