材料力学教学用梁支撑荷载结构

在材料力学课程教学、基础力学实验验证场景中，这类梁支撑荷载结构是帮助学习者理解简支梁、悬臂梁受力变形特性的核心具象载体，不同于工程现场直接承载的工业梁构件，这类结构的核心作用是把教材中抽象的弯矩、剪力、挠度计算公式转化为可直观观测的实体结构，让学习者能直接对应荷载施加位置、支撑约束形式与理论计算结果的差异。从实际使用场景来看，这类结构常被布置在力学实验室的教学实验台面上，也会作为课程设计的建模练习对象，帮助结构设计初学者掌握梁类构件的受力分析逻辑，避免只会套用公式却不理解实际约束边界的问题。

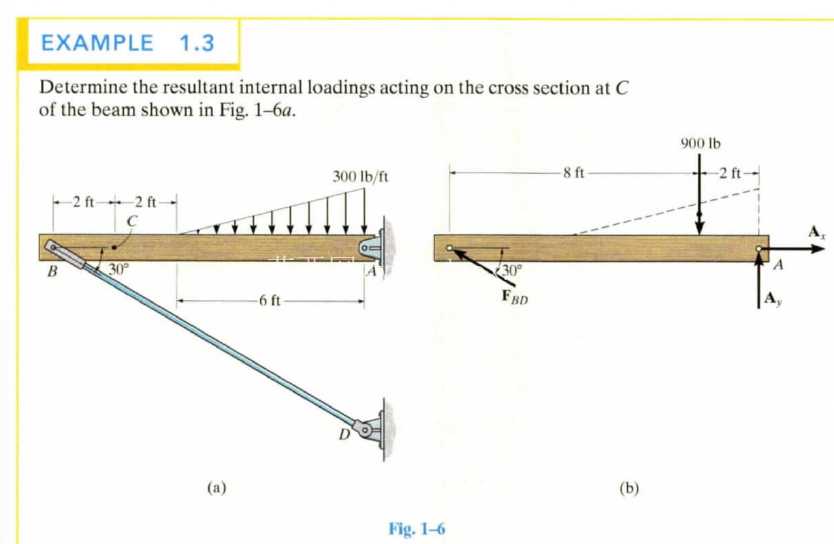

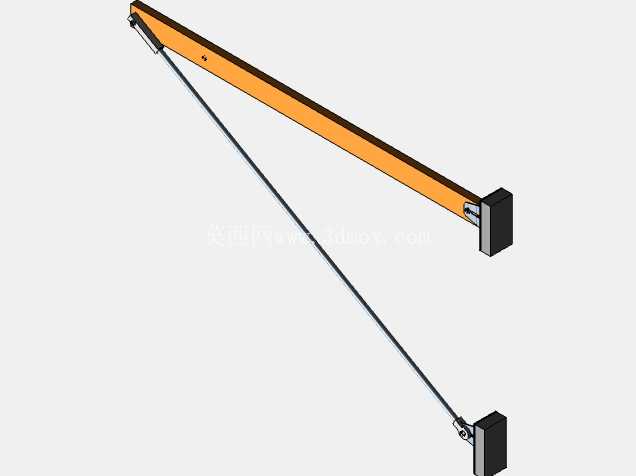

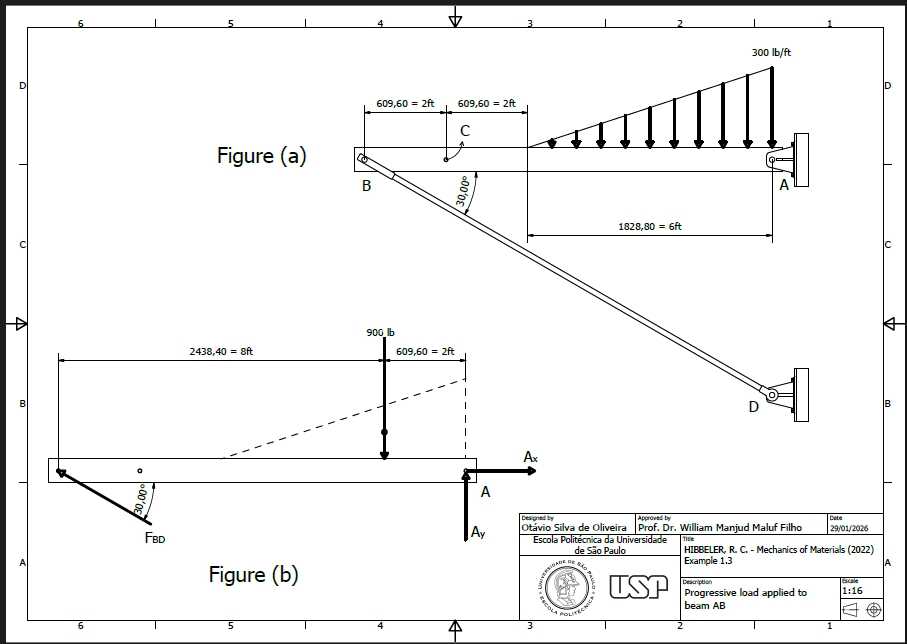

从结构功能特性来看，该构件采用两端带固定安装块的长梁主体搭配斜向支撑索的组合形式，一端的安装块作为固定铰约束端，承担竖向与水平方向的约束反力，另一端的安装块可根据实验需求调整为铰支或者滑动约束状态，斜向的支撑索则用于模拟实际工程中带拉索辅助支撑的梁受力工况，可调整支撑索的张紧程度来改变梁的整体受力分布，当在梁体不同位置施加集中荷载或者均布荷载时，能清晰观测到梁体的挠度变化、支撑索的拉力变化，对应教材中梁的弯曲变形、超静定结构受力分析的相关知识点。

在设计思路层面，这类教学用梁支撑结构并没有追求工业级的重载承载能力，而是优先保证受力传递路径的清晰可辨，梁体采用等截面直梁形式，截面形状选择规则的矩形截面，方便学习者直接计算截面惯性矩、抗弯截面系数等参数，不需要处理复杂变截面带来的计算难点；两端的安装块设计有标准化的安装孔位，可直接固定在实验台的T型槽上，不需要额外制作适配夹具，降低教学实验的准备成本；斜向支撑索的连接位置设计有可调节的锁紧结构，能快速调整索的预紧力，模拟不同预紧状态下的梁受力特性，同时连接点采用铰接形式，避免附加弯矩对实验结果造成干扰，保证受力状态和理论计算的假设条件尽可能吻合。

关于外形尺寸与安装边界，这类教学用梁支撑的梁体长度通常根据实验台的标准尺寸设定，整体长度控制在方便学习者近距离观测变形的范围，梁体的截面尺寸经过专门核算，在施加常规教学实验荷载时能产生肉眼可辨识的挠度变形，同时不会发生塑性变形，可重复多次开展实验；两端安装块的轮廓尺寸适配通用实验台的安装间距，安装孔的位置与孔径符合力学实验台的通用装夹标准，不需要额外打孔适配；斜向支撑索的长度可根据安装位置灵活调整，最小安装边界只需要满足梁体水平放置、支撑索能形成稳定的三角形受力结构即可，不会占用过多实验台空间，同时在梁体的上表面预留有荷载放置的定位刻度，方便学习者精准确定荷载施加位置，对应理论计算中的荷载作用点参数，减少实验过程中的人为误差。

在日常教学使用过程中，这类结构还可配合应变片、位移传感器等检测元件使用，在梁体的不同截面位置粘贴应变片，就能实测不同荷载下的截面应变值，和理论计算的应力结果做对比验证，帮助学习者理解应力应变的实际分布规律，相较于纯软件仿真的受力分析结果，实体结构的实测数据更能让学习者建立理论和实际的关联，明白工程实际中约束条件、连接间隙、构件自重等因素都会对受力结果产生影响，避免陷入纯理论计算的理想化误区。对于刚接触结构设计的从业者来说，通过这类基础梁结构的建模与受力分析练习，能扎实掌握梁类构件的设计逻辑，为后续设计工业场景中实际承载的梁结构打下基础，比如设备机架的支撑梁、厂房的承重梁等构件的核心受力逻辑，都和这类基础教学模型的受力原理一脉相承，只是在荷载等级、截面形式、约束方式上根据实际工况做了针对性调整。
