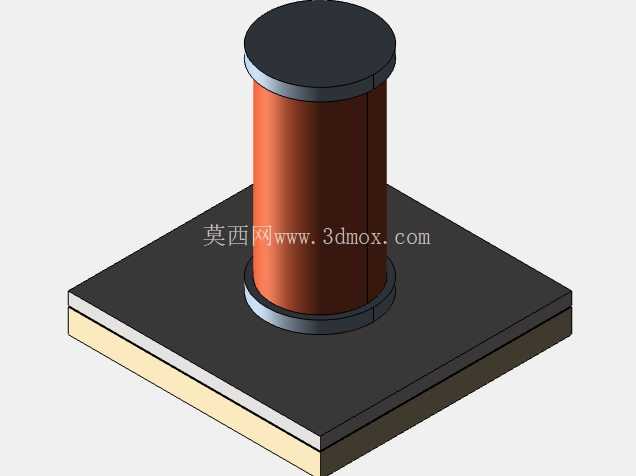

带安装基座的实心圆形钢筒结构

在压铸模具的模架配套结构里，这类带安装基座的实心圆形钢筒常作为模腔内部的承压支撑构件使用，区别于普通空心导套，实心结构的抗偏载能力更强，能在高速高压的铝液充型过程中，抵消模架局部受到的侧向挤压力，避免模腔分型面出现错位飞边。从实际装配场景来看，这类钢筒的安装基座是直接嵌入模架的定模板沉槽内，基座底部与模板沉台完全贴合，不需要额外的定位销辅助固定，靠基座的方形轮廓就能完成周向防转，安装时只需将钢筒垂直放入沉槽，上表面与模腔分型面齐平即可，装配公差控制在0.02mm以内，能保证合模时钢筒上端面与动模对应位置完全贴合，不会出现压痕或者间隙。设计这类构件的时候，首先要考虑的是钢筒本体的长径比，常规压铸工况下长径比不超过5:1，避免长时间受交变压力出现杆部弯曲，钢筒与基座的连接位置做了R0.5的圆角过渡，减少应力集中，防止在数万次开合模的循环载荷下出现根部断裂。基座的厚度通常取钢筒直径的1/3，既能保证足够的支撑刚性，又不会过多占用模架的厚度空间，基座的方形边缘做了0.2mm的倒角，方便放入沉槽时的导向，不会刮伤沉槽内壁。从功能特性上看，实心钢筒的表面粗糙度要求达到Ra0.8，表面做了氮化处理，硬度达到HRC58-62，耐磨性能优异，在反复合模撞击的工况下不会出现表面凹陷或者变形，相比普通的45号钢未处理构件，使用寿命能提升3倍以上。这类构件除了在压铸模具里使用，在小型冲压模具的卸料板支撑、自动化设备的工位定位柱场景也能适配，当作为定位柱使用时，钢筒的外径公差可以控制在h6级别，与工件的定位孔间隙配合，能实现0.01mm级别的定位精度，基座可以直接锁付在设备工作台面上，不需要额外加工安装沉槽，适配性更强。设计过程中需要注意，钢筒与基座的连接采用过盈配合加焊接的方式，过盈量控制在0.01-0.015mm，装配后焊接位置做打磨抛光，保证连接处平整无凸起，不会影响模架或者工作台面的贴合度。外形尺寸方面，钢筒的直径根据实际受力大小选择，常规压铸模使用的规格直径在20-50mm区间，基座的边长比钢筒直径大30mm，保证支撑面足够大，不会压伤模板表面，钢筒的高度根据模架的开模行程确定，通常高出模腔表面10-15mm，既能起到支撑作用，又不会影响铸件的脱模取件。在实际选型过程中，需要先核算模架局部的承压载荷，根据载荷大小选择对应直径的钢筒，避免选的直径过小导致受压变形，或者直径过大造成模架空间浪费，安装时要保证钢筒的轴线与模板平面垂直，垂直度公差控制在0.01mm/100mm以内，防止合模时出现偏载，导致钢筒弯曲或者模板局部受力过大开裂。这类构件的结构看似简单，但在模具的长期稳定运行中起到关键作用，很多模具出现飞边、分型面损伤的问题，往往就是这类支撑构件的设计或者安装不到位导致的，设计时不能因为结构简单就忽略细节，比如圆角过渡、表面处理、公差配合这些点，都会直接影响构件的使用寿命和模具的生产稳定性。
