带孔弧形立板连接结构零件

项目分类:通用五金配件 发布时间:2026-07-14 ID:1201250
  • 带孔弧形立板连接结构零件
  • 带孔弧形立板连接结构零件

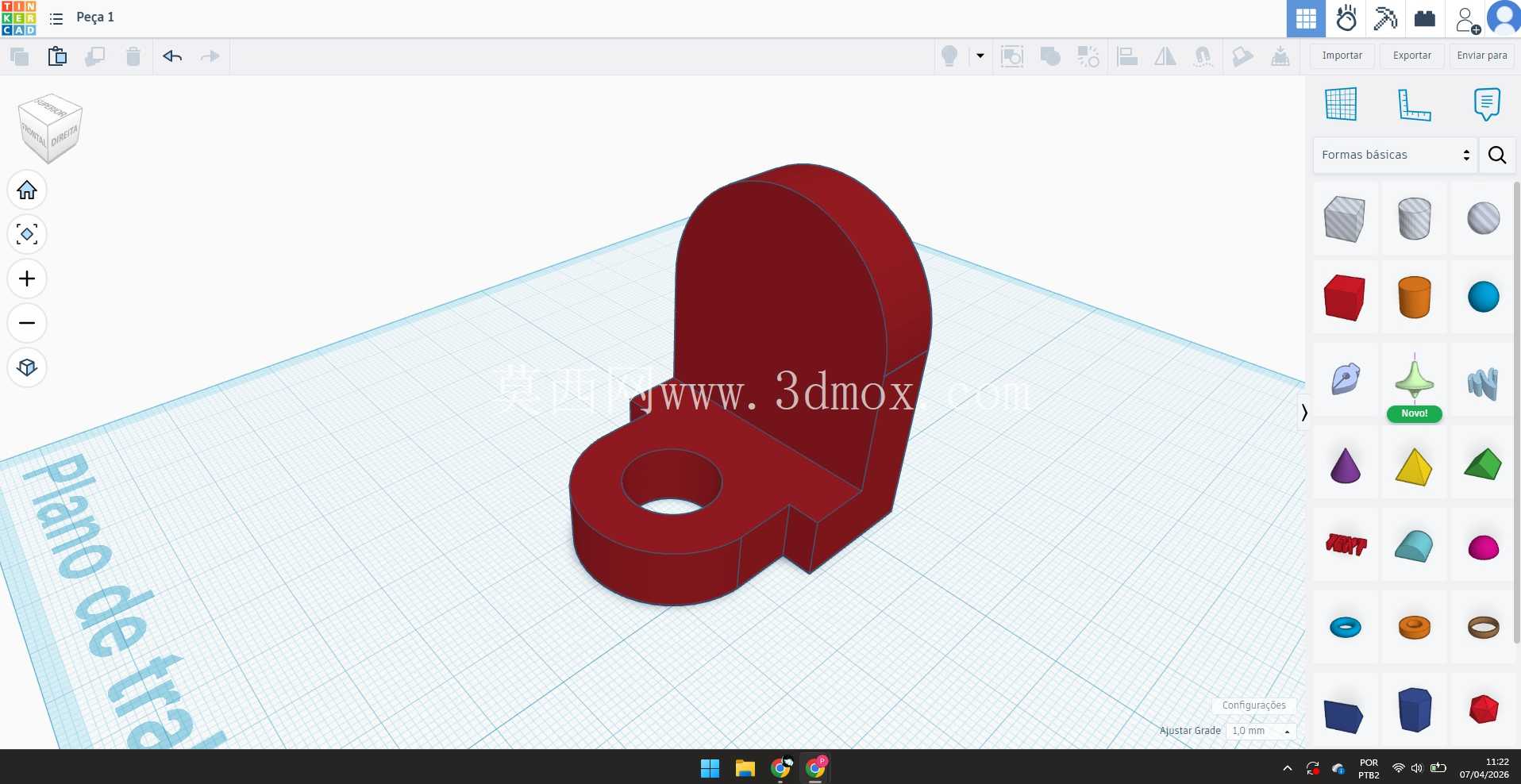

该零件属于小型压铸成型的连接支撑类构件,在轻工自动化输送线、小型工装夹具的定位模块、民用五金的铰接组件中都能找到适配场景,核心作用是实现两个垂直方向构件的铰接定位与载荷传递。从结构上看,零件下半部分为带同轴通孔的块状基座,上半部分为半圆弧顶的立式板体,基座与立板采用圆角过渡衔接,避免压铸成型时的应力集中问题,同时减少装配过程中锐边划伤操作人员的风险。基座上的通孔为铰接安装孔,孔壁预留了后续铰孔加工的余量,压铸成型后可根据配套销轴的实际尺寸进行精加工,保证铰接副的配合间隙控制在0.02mm到0.05mm之间,既满足转动灵活性要求,又不会出现过大旷量影响定位精度。立板部分的半圆弧顶设计并非单纯的造型优化,主要是为了规避相邻运动构件的运动包络,在配套机构做小角度摆动时,圆弧轮廓不会与周边的钣金护罩、连杆件发生运动干涉,同时圆弧过渡的结构也能提升零件整体的抗弯折性能,当立板承受侧向载荷时,应力会沿着圆弧轮廓均匀分散到基座衔接位置,不会出现直角结构常见的应力断裂问题。在设计建模阶段,首先要明确安装边界:基座底面为安装基准面,平面度要求控制在0.03mm以内,保证装配后与安装基板完全贴合,不会出现倾斜导致的铰接轴偏斜;基座通孔的轴线与立板侧面的垂直度公差为0.02mm,避免铰接后销轴出现卡滞。零件的整体壁厚控制在3mm,属于压铸工艺的合理壁厚区间,既不会因为壁厚过大出现内部缩孔缺陷,也不会因为壁厚过薄导致充型不足、成型后零件刚度不足的问题。立板与基座的衔接位置做了R2的内圆角过渡,对应压铸模具的型腔位置也会做相同的圆角处理,减少模具型腔的应力集中,提升模具使用寿命。从实际使用场景来看,这类零件常作为小型翻盖结构的铰接支座、输送线侧挡的定位支撑、工装夹具的快速压头连接座使用,承受的载荷以周期性的小幅摆动力和静支撑力为主,因此建模时除了保证结构尺寸的准确性,还需要重点关注铰接孔的同轴度、安装基准面的平面度等形位公差要求,避免后续加工装配时出现适配问题。在建模过程中,优先采用草图拉伸加圆角的特征构建方式,减少不必要的曲面特征,保证模型的参数化可编辑性,后续如果需要调整立板高度、铰接孔直径或者基座尺寸,只需要修改对应草图参数即可快速迭代,不需要重新构建整体模型。另外,零件的所有外边缘都做了R0.5的倒角处理,去除压铸后的飞边毛刺,不需要后续额外的去毛刺工序,降低加工成本。考虑到压铸成型的拔模需求,立板的两个侧面设置了1°的拔模斜度,基座的侧壁也设置了0.5°的拔模斜度,保证零件成型后可以顺利从模具中脱出,不会出现粘模、拉伤的问题。在装配验证阶段,需要模拟零件的实际摆动工况,检查立板的圆弧轮廓在最大摆动角度下是否与周边构件存在干涉,同时校核基座与安装面的接触面积是否满足支撑载荷的要求,铰接孔与销轴的配合长度是否足够,避免出现接触应力过大导致的孔壁快速磨损问题。
