食品加工用Z型爬坡物料输送提升设备

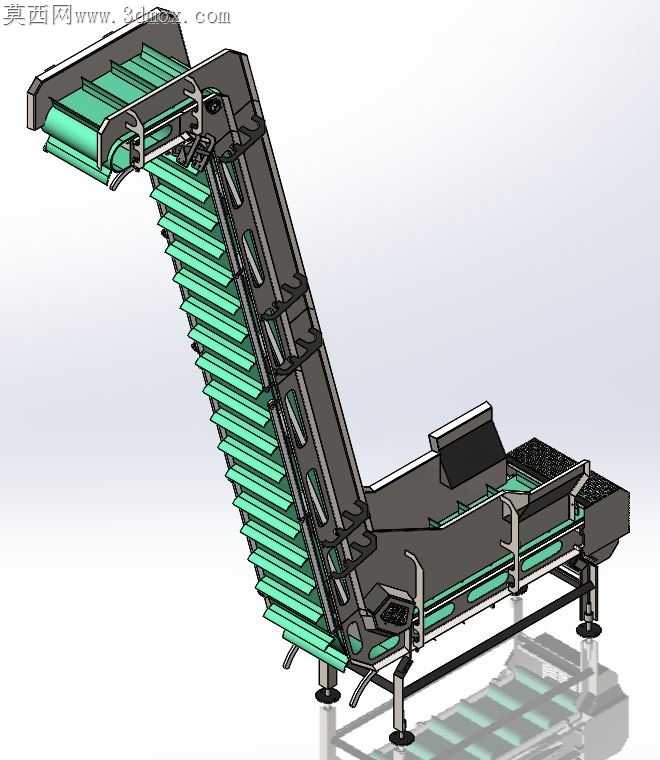

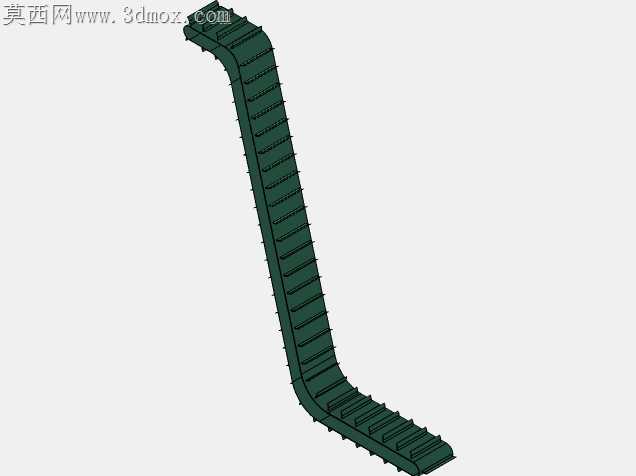

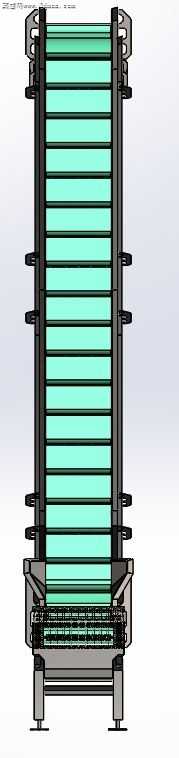

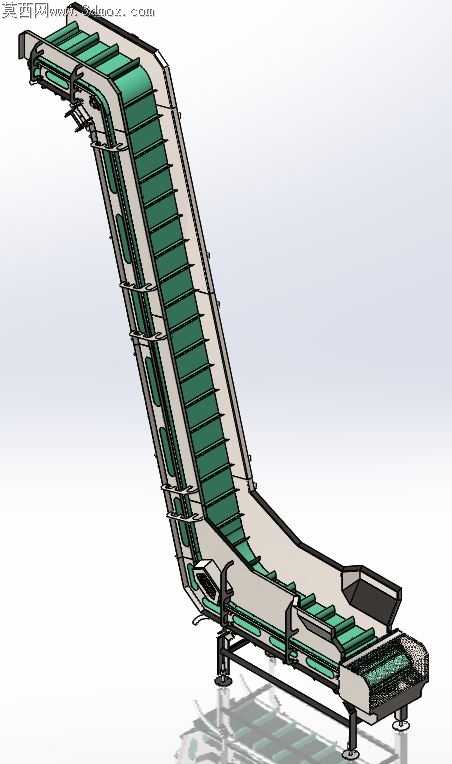

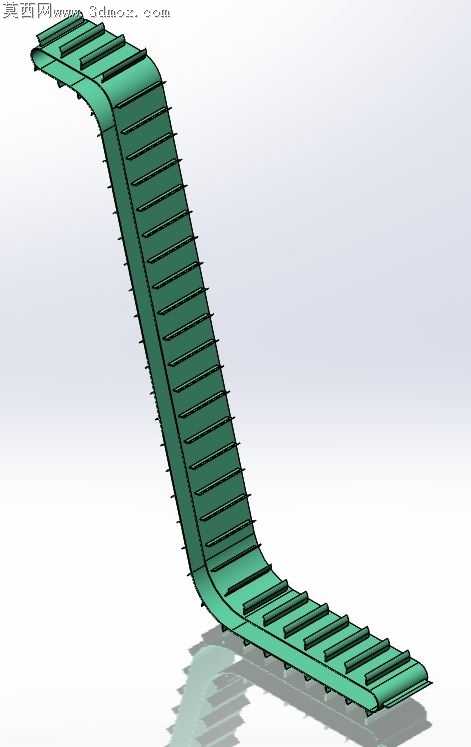

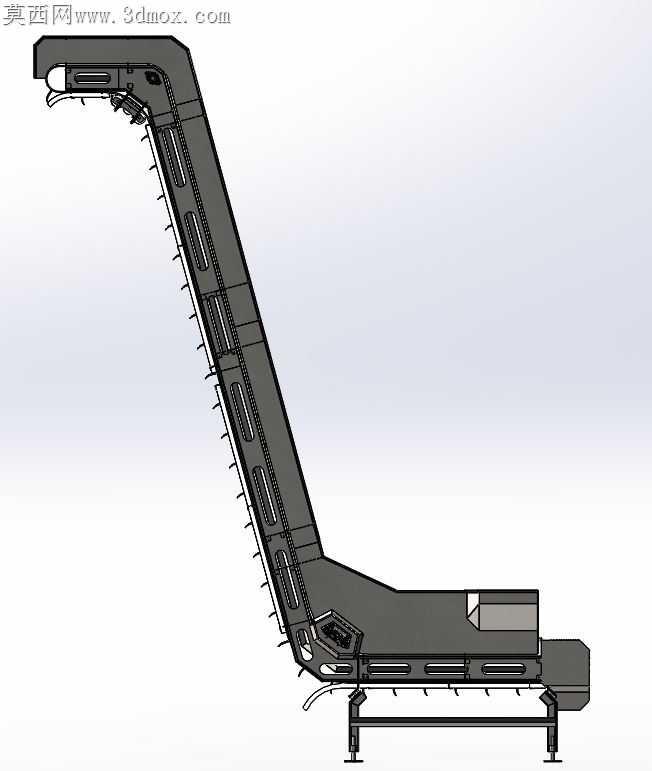

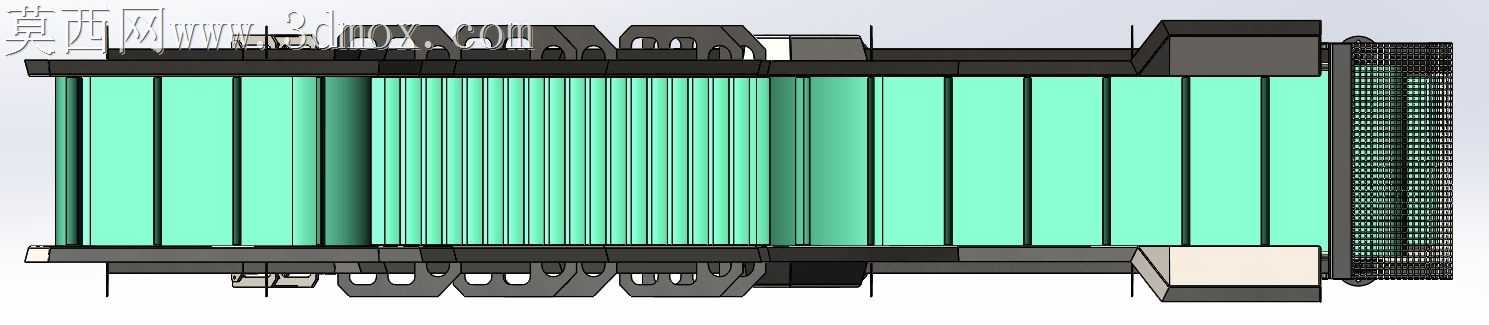

这款Z型结构的物料提升设备，主要面向食品加工生产场景设计，可完成散状、小包装类物料从低位进料端到高位出料端的连续垂直+水平组合输送，适配零食、坚果、膨化食品、速冻食材等多种轻量型加工物料的转运输送需求，能够直接衔接前端分拣、称重设备与后端包装、灌装工位，打通生产流程中不同高度工位的物料流转通路，减少人工转料的重复劳作，降低物料转运过程中的洒落、污染风险。设备整体采用Z型弯折布局，进料端设置水平承接段，可直接承接上游设备输出的物料，中段为大倾角爬坡提升段，出料端设置水平卸料段，能够精准将物料送入下游设备的进料口，无需额外增设导流接料结构。输送带采用带横向挡边与裙边的设计，可在大倾角输送过程中兜住物料，避免物料沿坡面滑落，保证提升过程的物料完整性与输送效率，挡边间距可根据单次输送物料的体积、重量做适配调整，适配不同规格的物料输送需求。设备主体框架采用模块化型材拼接设计，整体支撑结构稳固，底部设置可调式支撑脚，可根据现场地面平整度调整设备水平度，抵消地面不平带来的运行晃动问题，安装时无需预埋固定结构，仅需平整硬化地面即可完成布设，适配多数食品加工车间的现有场地条件。设计过程中充分考虑食品生产场景的卫生要求，与物料接触的输送面采用光滑易清洁的材质，设备整体无卫生清洁死角，可直接配合车间日常冲洗消杀作业，避免物料残留滋生细菌。设备的运行驱动组件布置在设备侧部的防护壳体内，既可以避免运行过程中粉尘、水汽侵入驱动结构影响使用寿命，也能防止操作人员误触运动部件引发安全隐患，侧部护板可快速拆卸，方便日常维护时检查输送带张紧度、驱动组件运行状态。设备的整体高度、爬坡段倾角、各段水平段长度可根据现场工位的高度差、安装空间的边界尺寸做适配调整，既可以适配单层车间内不同高度设备的衔接，也可用于跨楼层的物料提升输送，运行速度可根据上下游设备的生产节拍做无级调节，保证整条生产线的物料流转节拍匹配，避免出现物料堆积或者断料的问题。
