双工位粉料压制成型生产设备结构

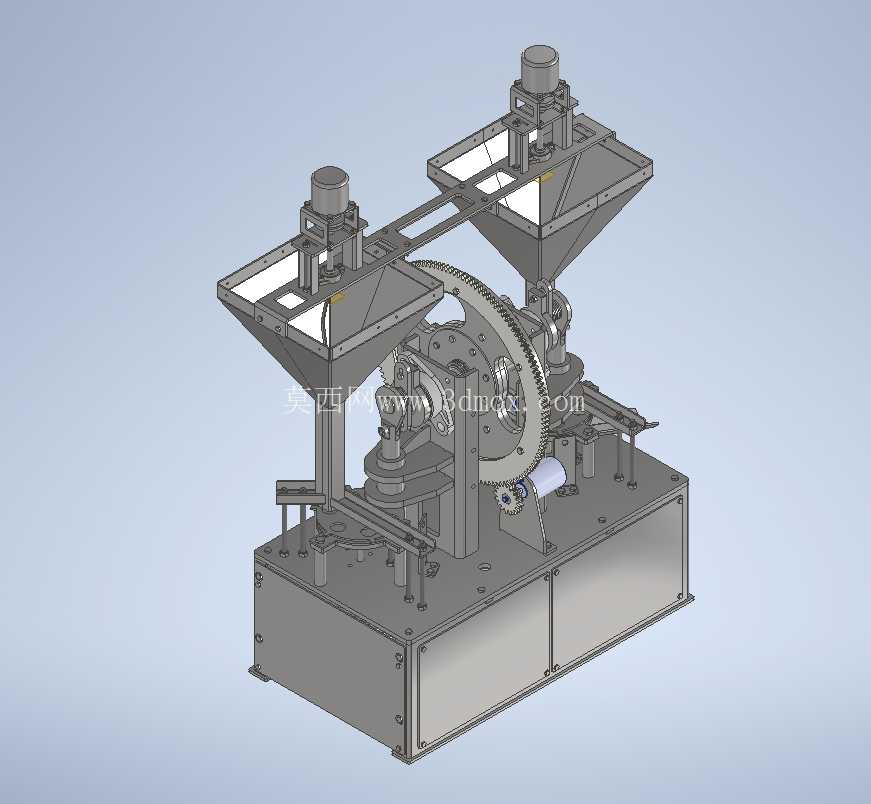

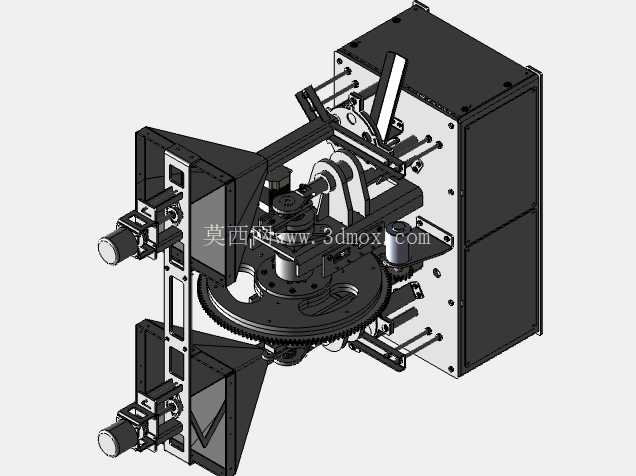

这套双工位粉料压制成型设备，主要面向粉末冶金、陶瓷坯件、药用片剂、营养块料等需要定量投料、高压压制成型的连续生产场景，在中小型量产车间里，可替代单工位压机的低效作业模式，适配多规格同形制坯件的批量加工需求。设备整体采用下置一体式箱型机架作为承载基础，机架采用型钢焊接框架加蒙皮的结构设计，底部预留地脚螺栓安装孔位，可直接固定在硬化混凝土地面上，安装时需保证机架上平面的水平度误差不超过0.1mm/m，避免大齿轮传动过程中出现偏载磨损。机架上部对称布置两套独立的压制单元，两套单元共用一套中央齿轮传动系统，大直径直齿圆柱齿轮安装在机架中部的回转支撑座上，通过下部的减速驱动组件提供动力，齿轮两侧分别啮合两套压制工位的传动齿轮，将动力同步分配到两个工位，保证两个工位的压制动作时序匹配，可实现交替进料、压制、出料的连续作业循环，相比单工位设备生产效率提升近一倍。每个工位上部设置锥型储料仓，料仓上部为方形投料口，下部为锥面导料结构，锥面倾斜角度设置为58度，可保证流动性一般的粉料能够依靠自重顺畅下落，不会在仓壁出现粘料、架桥堵料的问题，料仓下部对接定量送料机构，可根据压制坯件的重量需求调整单次送料量，送料精度可控制在±2%以内，满足常规压制产品的重量公差要求。料仓下方对应设置压制模具安装位，模位可根据产品外形快速更换模套与冲头，适配圆形、方形、异形等多种截面的坯件压制需求，冲头的下压行程可通过上部的调节手轮进行微调，行程调节范围覆盖0-50mm，可压制不同厚度的坯件产品。设备的驱动组件集成在机架下部的封闭腔体内，传动部位全部设置安全防护罩，避免生产过程中粉料落入齿轮啮合面造成磨损，同时也能防止操作人员误触传动部件引发安全事故。从安装边界来看，设备整体占地宽度约1.8米，深度约1.2米，整机高度约2.1米，安装时需在设备周边预留不小于0.8米的操作维护空间，方便操作人员补充粉料、更换模具、清理设备残留料渣。设备的进料端可对接自动上料机实现无人化补料，出料端可对接输送带将压制成型的坯件直接输送到下一工序的烘干、烧结工位，可直接接入现有自动化生产线，不需要对原有产线做大规模改造。在结构设计过程中，重点考虑了粉料生产场景的防尘需求，所有传动轴承位都设置了防尘密封圈，避免细粉料进入轴承造成卡滞磨损，延长设备的维护周期；齿轮传动采用稀油润滑方式，润滑油路内置在支撑座内部，可定期通过注油孔补充润滑油，不需要拆解设备即可完成日常维护。两套压制工位可独立调整压制压力，通过调整传动端的过载保护装置，可设定单工位的最大压制力，避免压制过硬物料时造成模具损坏或者齿轮崩齿，当压制力超过设定阈值时，设备会自动停机并触发过载提示，方便操作人员排查异常。料仓侧壁设置有料位观察窗，可直观看到仓内剩余粉料量，方便操作人员及时补料，避免空压运行造成模具空打损伤。设备的电控元件全部集中安装在机架侧面的电控箱内，布线全部走机架内部的穿线孔，外部无裸露线缆，适配多粉尘的生产车间环境，可减少粉尘堆积在线缆上造成的短路隐患。
