皮带滚轮支撑结构三维设计

项目分类:通用机械零部件 发布时间:2026-07-29 ID:1201328
  • 皮带滚轮支撑结构三维设计
  • 皮带滚轮支撑结构三维设计
  • 皮带滚轮支撑结构三维设计
  • 皮带滚轮支撑结构三维设计
  • 皮带滚轮支撑结构三维设计
  • 皮带滚轮支撑结构三维设计
  • 皮带滚轮支撑结构三维设计

皮带滚轮支撑作为带式传动系统的核心承载部件,广泛应用于各类输送线、传动机构中,承担着承托滚轮、约束滚轮运行轨迹、传递运行载荷的关键作用,其结构合理性直接影响皮带传动的运行稳定性、噪音水平与使用寿命。在实际工程应用场景中,这类支撑结构常出现在轻工输送线、汽车产线输送工位、小型物料传输设备的皮带张紧与导向段,既要承受滚轮自身转动带来的径向载荷,也要缓冲皮带运行过程中产生的振动与偏载,避免滚轮出现轴向窜动、运行卡滞等问题。

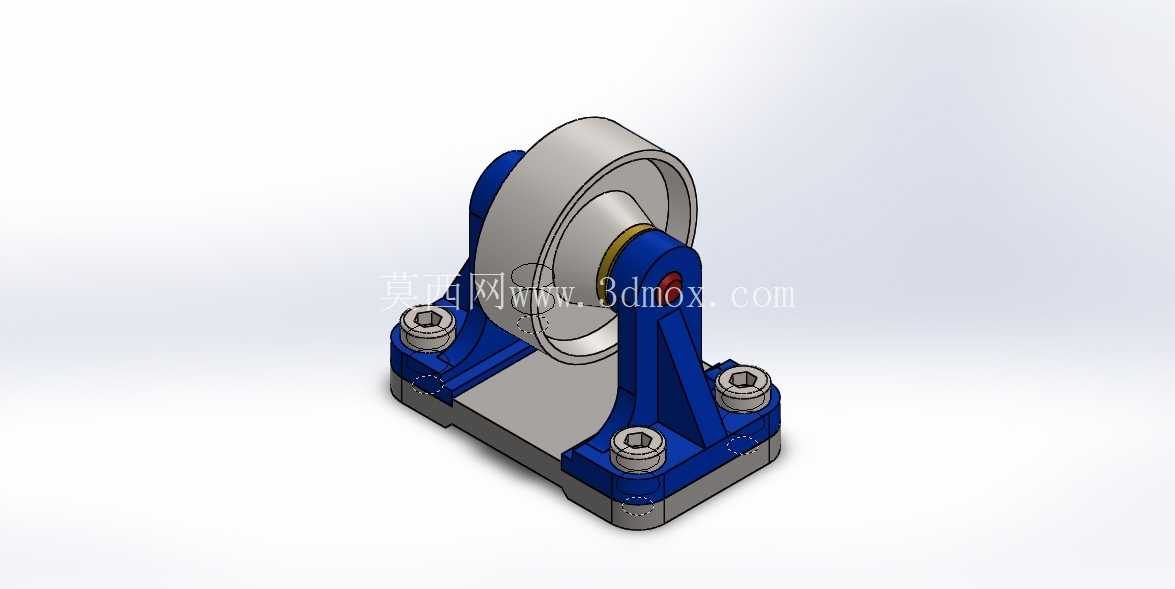

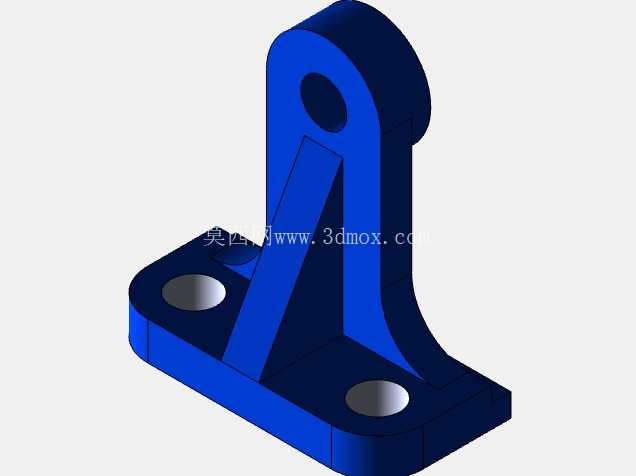

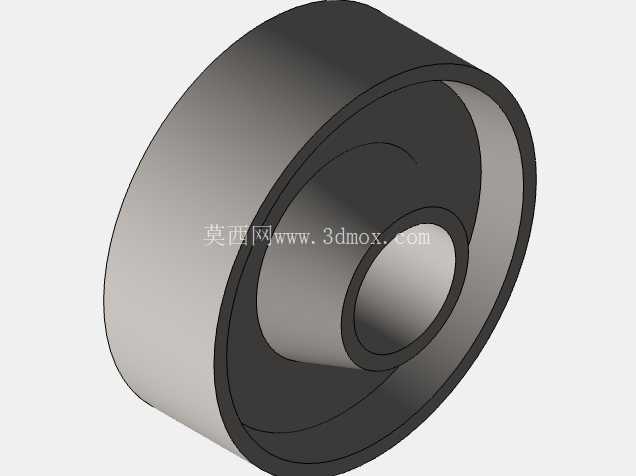

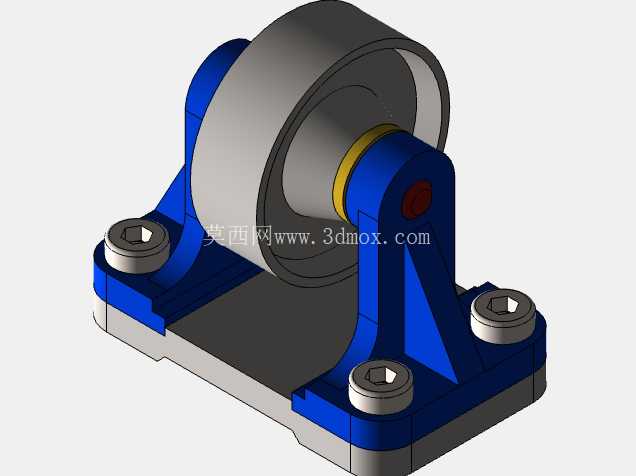

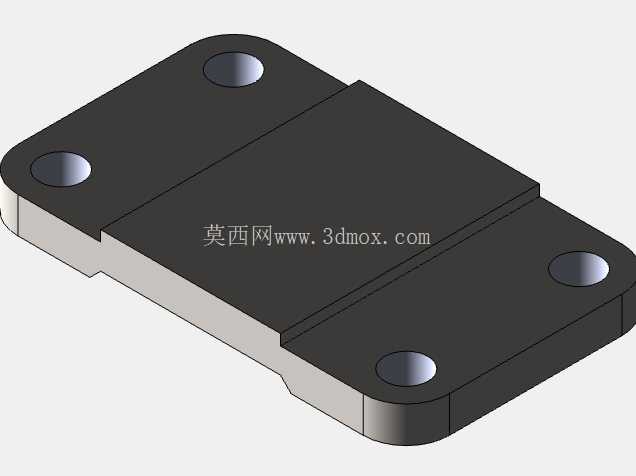

从功能特性来看,该支撑结构采用双侧立式支座搭配底部安装基板的整体构型,两个对称布置的立式支臂上端开设同轴轴孔,用于穿装滚轮转轴,轴孔位置设计有轴肩定位结构,可限制转轴的轴向窜动,保证滚轮转动时的同轴度;支臂与底部基板之间设置三角加强筋结构,大幅提升支臂的抗侧向载荷能力,避免长期受载后支臂出现外张变形,导致滚轮卡滞。底部安装基板为矩形平板结构,四个角点位置开设沉头安装孔,可通过内六角螺栓直接固定在设备安装基准面上,沉孔设计可让螺栓头完全没入基板平面,不会出现凸起干涉,同时保证安装面贴合紧密,减少运行过程中的振动传递。滚轮部分采用外圈包胶式结构,金属内芯搭配外层非金属轮面,既保证滚轮自身的结构强度,又能降低与皮带接触时的磨损,同时增大接触摩擦力,减少皮带打滑概率。

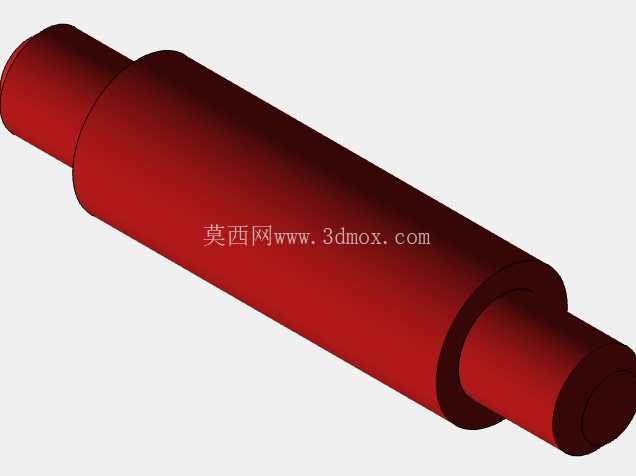

在设计思路上,该结构优先考虑装配便捷性与维护便利性,滚轮与支撑座采用分体式装配设计,转轴与支臂轴孔采用间隙配合,装配时可直接从一侧穿入转轴完成滚轮安装,后期维护更换滚轮时无需拆卸整个支撑座,仅需抽出转轴即可完成滚轮替换,大幅降低现场维护的工时成本。结构受力层面,通过有限元受力校核,支臂的厚度、加强筋的布置角度均经过载荷验算,在额定载荷下支臂最大变形量控制在0.02mm以内,完全满足滚轮转动的同轴度要求,不会出现因支臂变形导致转轴卡滞的问题。安装边界方面,底部基板的安装孔间距按照通用输送线的铝型材安装基准设计,可直接适配40系列、50系列工业铝型材的安装槽位,无需额外加工转接板;整体结构的高度尺寸经过优化,在保证滚轮有足够转动空间的前提下,尽可能压缩整体高度,减少对设备安装空间的占用,适配紧凑布局的传动工位需求。

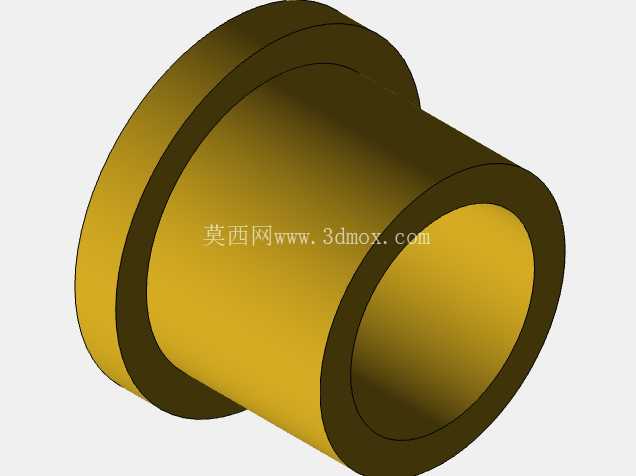

实际运行过程中,该支撑结构的双侧支臂对称受力,可有效抵消皮带偏载带来的侧向力,避免单侧支座受力过大导致的结构失效;转轴与支臂轴孔之间可根据使用场景添加自润滑衬套,在无定期润滑的工况下也能保证滚轮长期灵活转动,减少维护频次。轮面的宽度尺寸适配常用的平皮带与窄V带规格,可覆盖多数轻型传动与输送场景的使用需求,安装时仅需保证支撑座安装面的平面度公差在0.1mm以内,即可保证滚轮的运行精度,避免皮带出现跑偏问题。
