汽车冲压类环形内花键限位构件

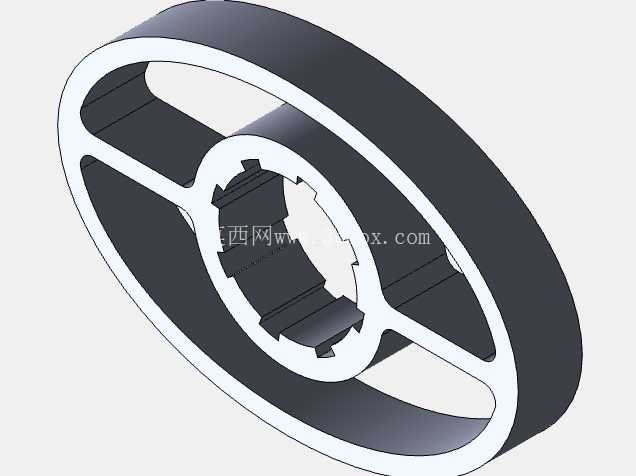

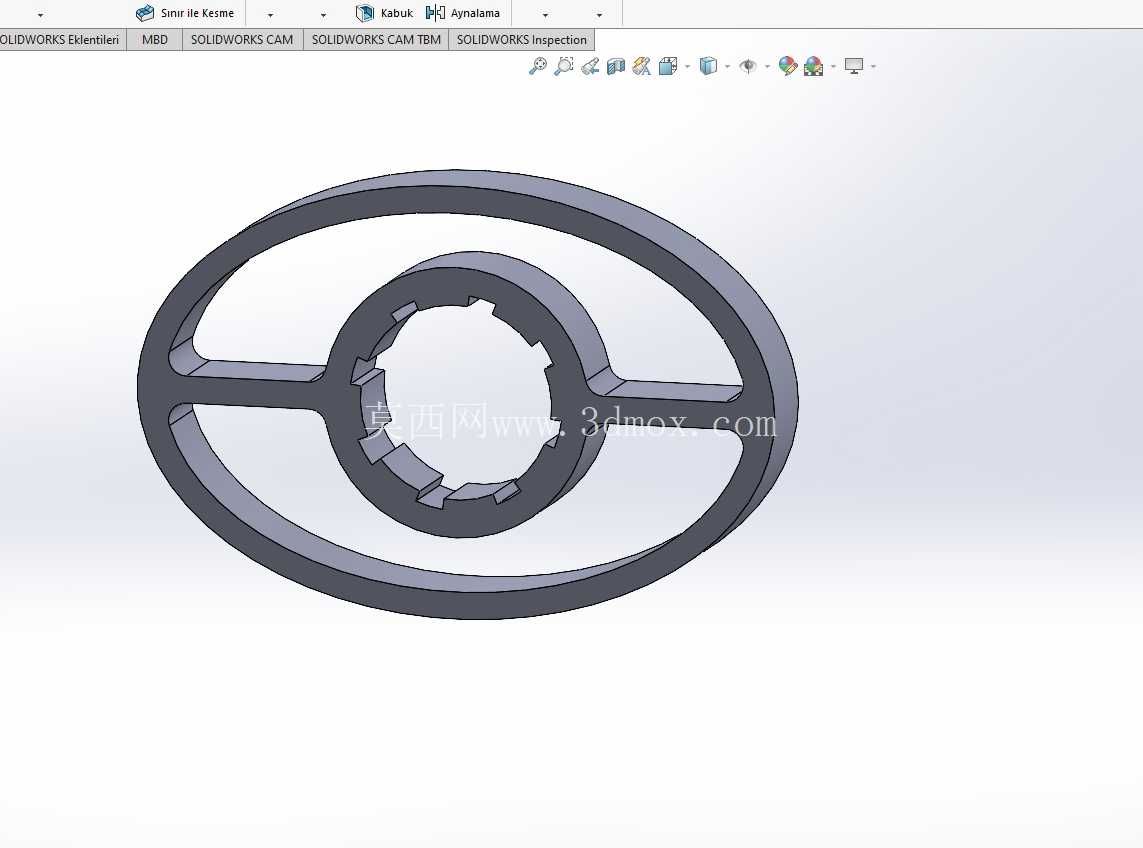

该环形构件属于汽车传动系统中的配套限位类冲压零件，主要应用在乘用车手动变速器输入轴端的定位环节，也可适配部分新能源车型减速器的轴系轴向限位场景，在装配链路中承担花键副轴向窜动限制、轴系径向定位辅助的作用，避免轴系在交变载荷下出现径向偏移导致的传动异响、花键磨损加剧问题。从结构设计来看，构件采用内外环同轴布局，内环设置六齿矩形内花键结构，花键齿侧预留0.2mm的装配间隙，适配对应规格的外花键轴装配需求，齿根位置做R0.5的圆角过渡，避免冲压过程中应力集中导致的零件开裂，同时降低装配时花键副的接触应力集中。内外环之间设置三道均匀分布的辐板支撑结构，辐板宽度为12mm，沿圆周120°等距排布，既保证构件整体的结构刚度，又通过镂空设计降低零件自身重量，相比实心环形结构减重达42%，符合汽车零部件轻量化的设计要求。外环外圆面为光滑圆柱面，外径尺寸设计为126mm，厚度为8mm，装配时与变速器壳体的对应内孔采用间隙配合，配合公差选取H7/h6，保证装配便捷性的同时控制径向跳动量在0.03mm以内。内环内花键的大径尺寸为42mm，小径为36mm，花键齿的工作高度为3mm，能够承受最大120N·m的静扭矩载荷，满足乘用车变速器低速挡的扭矩传递限位需求。设计过程中优先采用冲压工艺成型，材料选取65Mn弹簧钢，冲压后进行淬火加中温回火处理，表面硬度达到HRC42-48，兼顾构件的结构强度与韧性，避免长期受交变载荷出现疲劳断裂。辐板与内外环的连接位置均做圆角过渡，外圆角R2，内圆角R1，减少冲压成型时的材料流动阻力，降低成型废品率，同时避免零件使用过程中应力集中导致的辐板断裂。安装边界方面，构件轴向装配空间预留10mm即可满足安装需求，装配时内环花键与轴上花键对齐推入，外环端面与壳体定位台阶面贴合，不需要额外的紧固件固定，依靠花键副的配合摩擦力与轴上卡簧的轴向限位即可完成固定，装配工序简单，适配生产线快速装配的节拍要求。在实际使用场景中，该构件能够有效阻隔变速器工作时轴系的轴向窜动传递到壳体端，降低变速器运行的整体振动噪声，同时花键结构能够在轴系出现瞬时过载时提供一定的缓冲余量，避免硬连接导致的轴系零件崩齿损坏。设计阶段通过有限元仿真验证，在1.5倍额定载荷下构件最大应力为380MPa，低于材料的屈服强度，安全系数达到1.6，满足汽车零部件10年或20万公里的使用寿命要求。辐板的镂空设计同时为变速器内部润滑油的流动提供了通道，避免构件装配位置出现润滑油滞留导致的搅油损失增加，提升变速器整体的传动效率。
