开口式双安装耳管夹紧固结构设计

这类开口式抱箍结构在流体管路布设、线束固定、轻型杆件连接场景中应用极广，不管是商用车底盘的气路管线固定、工业设备的气动管路排布，还是自动化生产线的辅助杆件定位，都能看到同结构原理的紧固件身影。和传统封闭式管箍不同，开口式的结构不需要从管路端部穿套安装，在后期运维、管线改造场景里优势非常明显，不需要拆解原有管路上串接的阀件、接头，直接掰开开口位置卡在目标管路上就能完成预装，能大幅降低现场装配和后期维护的工时消耗。

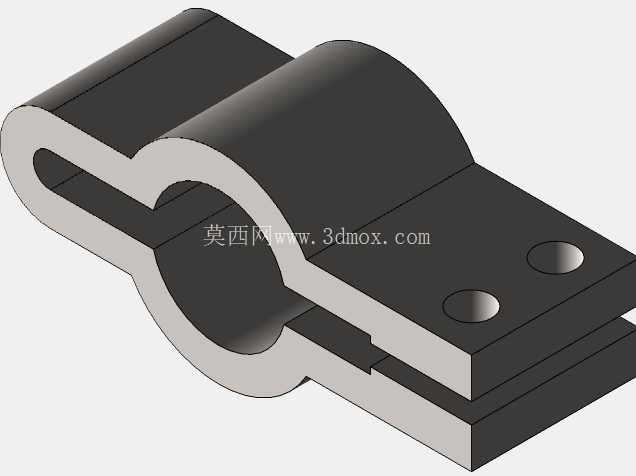

从结构功能上看，这个零件的环形抱合段是核心功能区，内孔的圆弧面需要和被夹持的管件外圆做匹配设计，抱合段的开口间隙是特意预留的变形量，当两个安装耳通过螺栓锁紧时，开口间隙会随着螺栓拧紧力矩的增加逐步缩小，让环形内孔均匀抱紧管件外圆，既可以限制管件的轴向窜动，也能避免管件在径向受振动时出现松脱。两个平行设置的安装耳上预留了两个同轴的螺栓过孔，这种双孔设计相比单孔耳片的抗扭转能力强很多，当管件受侧向力冲击时，不会因为单螺栓的转动间隙导致抱箍偏转松脱，安装耳的贴合面做了铣平处理，保证螺栓锁紧时两个耳片能完全面接触，不会出现点接触导致的应力集中，长期受振动载荷也不容易出现耳片开裂的问题。

设计这类冲压抱箍的时候，首先要确认被夹持管件的外径公差，环形内孔的基本尺寸要比管件外径小0.2到0.5毫米，保证锁紧时有足够的抱紧力，同时开口间隙的初始值要控制在3到8毫米之间，间隙太小会导致预装时很难卡入管件，间隙太大则会让锁紧时的变形量超过材料的屈服极限，出现塑性变形导致抱合力衰减。安装耳的螺栓过孔直径要比选配的螺栓直径大1毫米左右，预留一定的安装调整余量，避免因为冲压成型的尺寸误差导致两个耳片的孔位错位，无法穿入螺栓。零件的折弯圆角要根据所选板材的厚度做匹配，一般内圆角半径取板材厚度的1到1.5倍，圆角太小会导致冲压折弯时出现外侧拉裂，圆角太大则会导致折弯后回弹量超标，环形段的圆度达不到设计要求。

从安装边界来看，这类抱箍的安装平面需要保证至少和两个安装耳的接触面完全贴合，安装面的平面度误差不能超过0.2毫米，否则锁紧时会让耳片受附加的弯曲应力，长期使用容易出现疲劳断裂。两个螺栓的锁紧力矩要根据板材厚度和材料牌号做匹配，比如采用2毫米厚的冷轧钢板制作时，M6螺栓的锁紧力矩控制在8到10牛米即可，力矩太大会导致耳片变形甚至螺栓滑牙，力矩太小则抱紧力不足，管件容易出现窜动。另外环形段的轴向宽度也要根据被夹持管件的重量和振动工况做调整，工况振动越大、管件越重，环形段的宽度就要做的越宽，增大和管件的接触面积，降低接触压强，避免长期夹紧后在管件表面压出凹痕，也能提升抗振松脱的能力。

在实际选型应用时，还要注意使用场景的腐蚀环境，如果是在户外或者有腐蚀介质的环境里使用，板材表面需要做镀锌或者喷塑处理，提升防锈能力；如果是用于固定食品级管路或者洁净车间的管线，则要选用不锈钢板材冲压制作，避免锈蚀污染管路。另外这类抱箍不适合用于高压管路的承重连接，仅作为辅助固定使用，当需要承受较大的轴向拉脱力时，还要在管件上配套定位环，分担抱箍承受的轴向载荷，避免大载荷下抱箍变形滑脱。
