工业级交直流开关电源S600-60结构设计

这款交直流电源单元的结构设计，首先围绕工业现场的持续供电需求展开，在自动化生产线、工控机柜、通讯基站配套供电、大功率LED驱动、工业电机驱动辅助供电等场景中，这类600W级别的AC-DC电源需要长期在满负载或波动负载下稳定运行，因此结构设计的优先级首先落在散热可靠性与安装适配性上。从整体外形来看，壳体采用封闭式金属钣金结构，整体为长方体构型，外壳选用冷轧钢板材质，表面做黑色氧化喷塑处理，既可以实现电磁屏蔽，减少内部功率器件对外的电磁辐射干扰，也能提升壳体的抗锈蚀、抗磕碰能力，适配车间多尘、存在少量油污的使用环境。

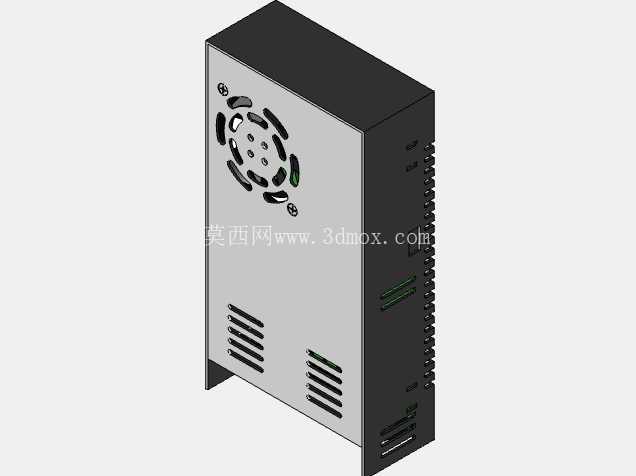

壳体顶部预留了轴流风扇的安装位，风扇采用内嵌式安装，周围环绕排布多组弧形通风孔，既可以避免异物直接掉入风扇内部造成扇叶卡滞，也能形成定向的风道：冷风从壳体侧面的竖向长条通风槽进入，流经内部的整流桥、功率管、变压器、滤波电容等发热器件后，由顶部风扇将热风抽出，形成贯穿式的散热通路，保证满负载运行时内部器件的结温控制在额定范围内。壳体侧面的通风槽采用冲压成型的百叶窗结构，开槽方向斜向下设置，可以在保证通风量的同时，减少车间环境中的粉尘、溅落的液体直接进入壳体内部，提升恶劣工况下的运行可靠性。

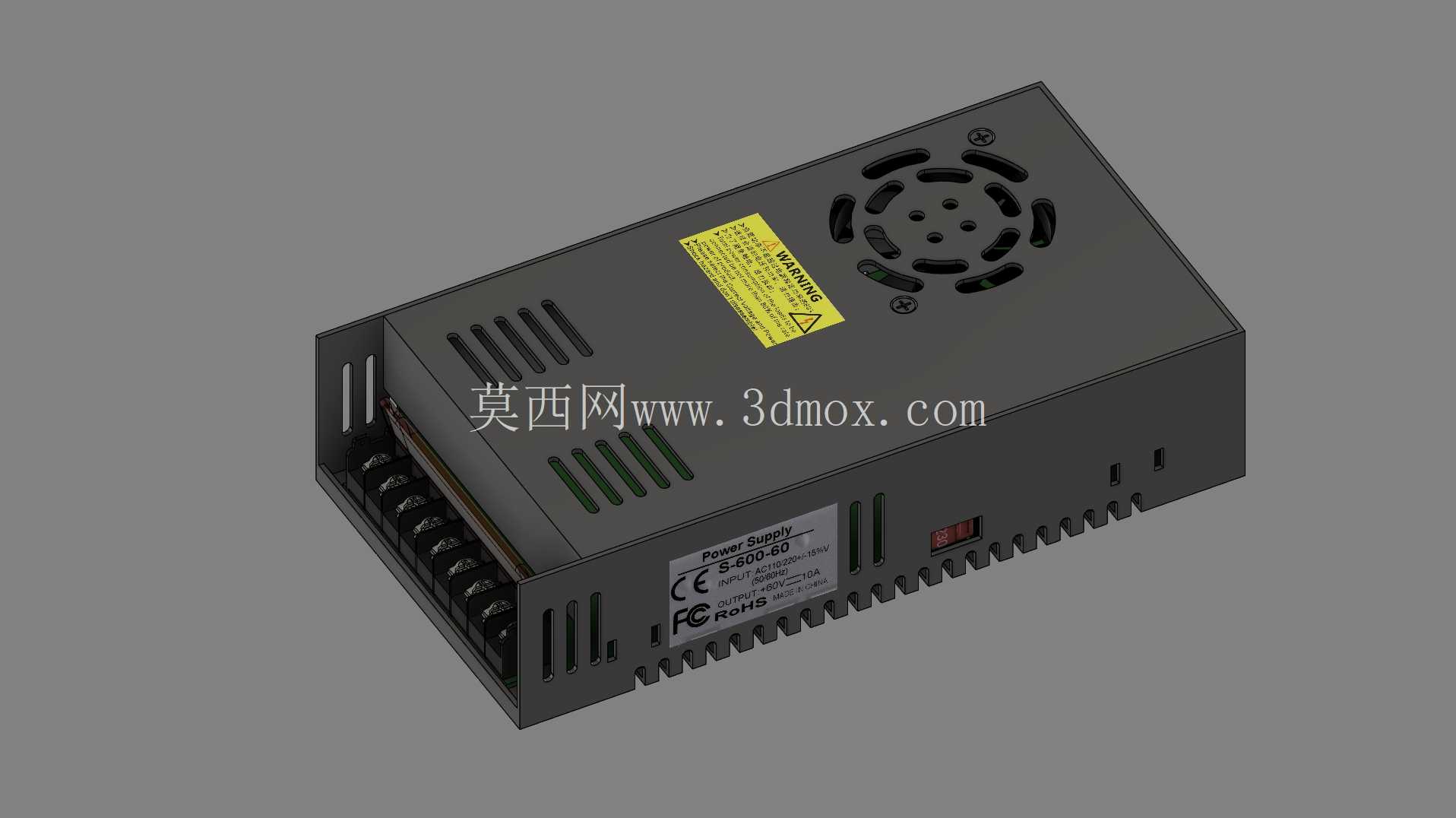

接线端设置在壳体的一侧，采用栅栏式接线端子排，端子之间设置绝缘隔条，不同电压等级、不同功能的接线位预留足够的电气间隙，避免大电流工况下出现拉弧、爬电的风险，端子排旁预留了清晰的标识位，方便现场接线时快速区分交流输入、直流输出、接地等接线点位，减少接线错误的概率。壳体另一侧预留了状态指示灯的安装位，运行时可以直观显示电源的工作状态，方便运维人员快速排查供电故障。

在安装边界设计上，壳体底部预留了标准的安装固定孔位，孔位间距适配常规工控机柜的安装梁尺寸，既可以采用卧式平放安装在机柜内部的托盘上，也可以通过侧边的安装耳固定在机柜的立柱上，适配不同机柜的内部布局需求。整体外形的长宽高尺寸控制在常规工业电源的通用安装尺寸范围内，可以直接替换同功率等级的老旧电源单元，不需要对原有安装位进行二次改造，降低设备升级改造成本。

内部结构的排布上，将高发热的功率器件靠近进风侧布置，大容量电解电容、控制电路板等对温度敏感的器件布置在风道的中后段，既保证发热器件的热量能被气流快速带走，也避免敏感器件长期处于高温环境下加速老化。功率变压器与散热器之间采用绝缘导热垫填充间隙，降低接触热阻，提升热量传导效率。壳体的拼接处采用折弯咬合加螺丝固定的结构，既保证壳体的结构强度，在设备运输、安装过程中不会出现壳体变形，也方便后期维护时快速拆开壳体进行器件检修更换。

在细节设计上，壳体表面的警示标识采用耐高温的不干胶材质粘贴，标识内容包含高压警示、接线注意事项等核心信息，长期在高温环境下不会出现卷边、标识模糊的问题。接地端子直接与壳体金属部分连通，接地电阻满足电气安全规范要求，避免设备漏电时出现安全隐患。所有外露的金属边缘都做了折边钝化处理，避免安装接线时划伤操作人员。整体结构没有多余的装饰性设计，所有结构特征都围绕可靠性、安装便捷性、散热效率三个核心需求展开，完全贴合工业现场的实际使用要求。
