3.7V1500mAh软包聚合物锂电池结构

日常做便携数码类产品结构设计时，软包锂电芯的选型与安装位匹配是绕不开的环节，这款3.7V标称电压、1500mAh容量的软包聚合物锂电芯结构，刚好适配多数手持小型数码设备、便携检测仪器、低功耗物联网终端的内置供电需求。不同于硬壳圆柱或方形钢壳电芯，软包电芯采用铝塑复合膜封装，外壳本身具备一定形变冗余，在跌落、挤压工况下不会像钢壳电芯那样出现硬破裂漏液的风险，安全冗余更适合随身携带的消费类电子产品。

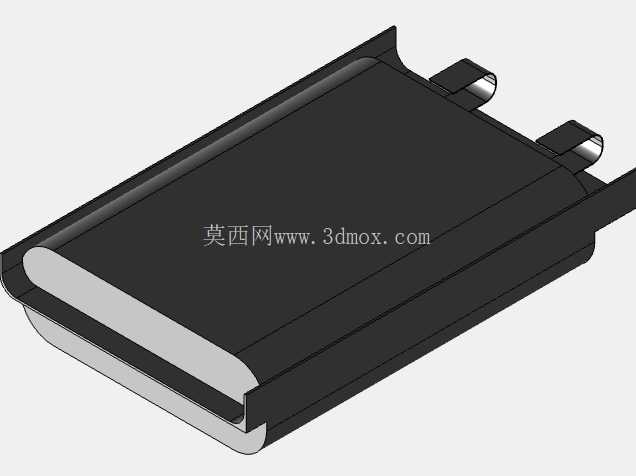

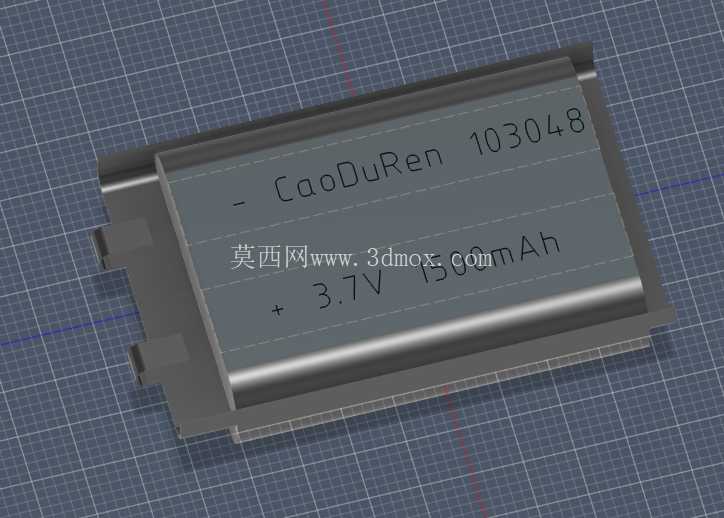

从结构设计角度看，这款电芯的主体封装区域做了规整的长方体处理，边缘封边宽度控制在合理范围，两侧预留的极耳安装位没有额外引出导线与保护板，给结构工程师预留了足够的二次设计空间——可以根据自身产品的PCB布局选择极耳焊接方向，也能根据整机内部空间走向灵活布置保护板的安装位置，不用受成品电芯自带引线长度、保护板固定位置的限制。电芯主体的厚度控制适配多数轻薄类产品的内部堆叠要求，表面平整无凸起，安装时可以直接通过双面背胶固定在产品内壳的支撑筋位上，不需要额外设计复杂的压紧固定结构，能有效压缩整机的堆叠厚度。

实际应用场景里，这类电芯常被用在手持测温仪、小型蓝牙音频设备、便携数据采集终端、迷你航拍配件这类对供电体积要求严苛的产品上，1500mAh的容量刚好能支撑多数低功耗设备4-8小时的连续工作需求，3.7V的标称电压也匹配绝大多数消费电子的电源管理芯片输入范围，不需要额外做升压或降压的电路转换，能减少电源部分的元器件占用空间。做结构建模时要特别注意安装边界的预留：电芯两侧的封边位置不能做硬挤压，需要预留至少0.2mm的安全间隙，避免长期使用过程中封边磨损导致电解液渗漏；极耳引出位置要避开内部的金属结构件，防止极耳绝缘层磨损造成短路风险；电芯与产品外壳之间最好预留0.1-0.3mm的缓冲空间，贴装薄型泡棉做缓冲，抵消跌落过程中的冲击载荷。

设计思路上，这款电芯的结构做了极简化处理，没有集成多余的附属结构，核心就是还原裸电芯的真实外形尺寸与封装细节，方便工程师在整机设计阶段直接导入模型做空间堆叠校验，不用再手动测绘电芯尺寸，能有效减少前期方案阶段的尺寸匹配误差。要注意软包电芯本身不具备过充过放保护功能，实际整机设计时必须在极耳外接对应的保护电路，模型里预留的极耳长度足够支持不同焊接工艺的操作需求，不管是手工样件焊接还是批量SMT焊接都能适配。另外电芯表面的标识区域做了平整处理，后期如果需要在电芯表面贴装绝缘胶带、产品追溯标签，不会因为表面凹凸出现贴装起翘的问题。

从安装适配性来看，这款电芯的两侧定位边可以直接和产品内部的定位筋配合，不需要额外设计复杂的固定卡扣，对于小批量试制的产品来说，能简化模具的结构设计，降低外壳开模的成本。不同于带引线和保护板的成品电芯，裸电芯结构的模型能让工程师更灵活地规划整机内部的走线布局，尤其是在内部空间极其紧凑的产品里，可以把保护板布置在离电芯主体有一定安全距离的位置，避开主板上的发热元件，减少高温对电芯循环寿命的影响。建模时还原了电芯边缘的圆角过渡细节，避免结构设计时出现锐边干涉的误判，也能准确模拟实际装配时电芯与周边结构件的间隙情况，减少后期样机试制时的装配干涉问题。
