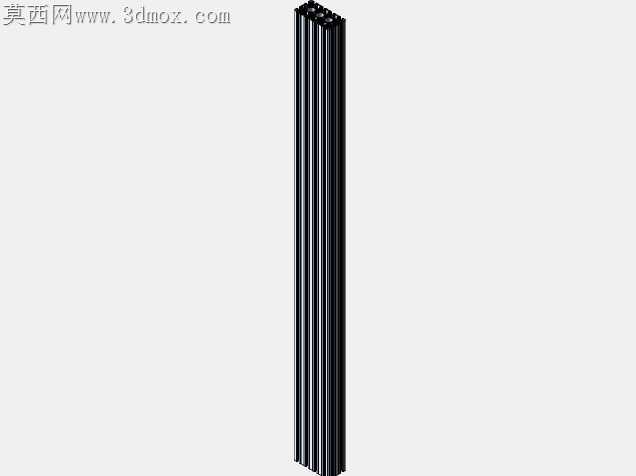

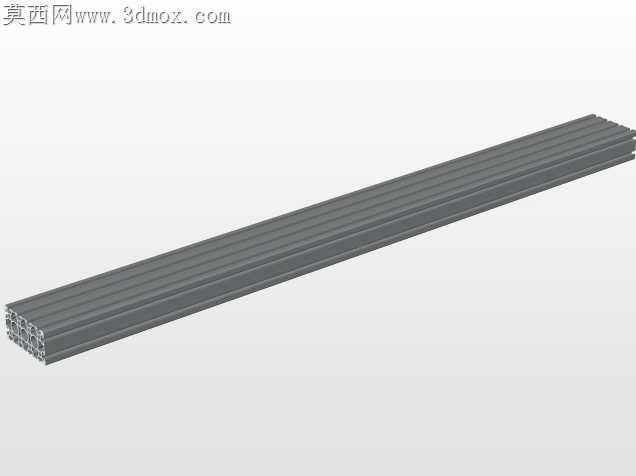

90x180x2000规格西格玛铝型材结构设计

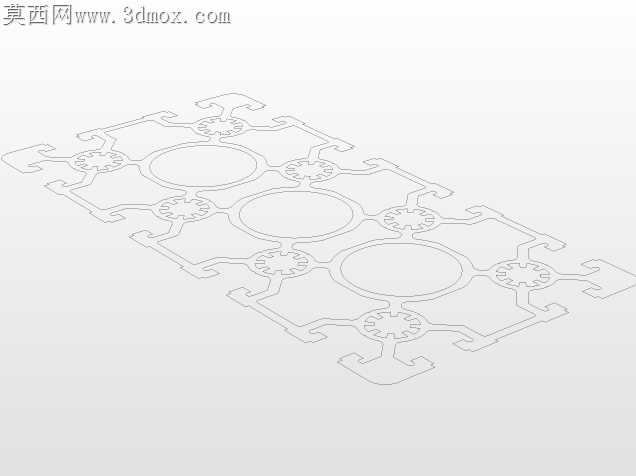

常规铝型材在重载机架搭建场景中，常出现槽口滑牙、拼接端面错位、长跨距下挠度超差的问题，这款西格玛截面铝型材的结构设计，完全围绕加工适配的核心逻辑打磨，从挤压成型到后期裁切装配的全流程痛点都做了针对性调整。截面的壁厚分布没有做等厚设计，槽口安装位的壁厚比常规同规格型材厚0.8mm，攻丝时不会因为壁厚不足出现螺纹滑牙，T型槽的槽口边缘做了0.2mm的微小倒角，挤压成型时不会出现飞边毛刺，后期裁切后不需要额外做槽口去毛刺工序，能直接投入装配使用。型材的内腔加强筋采用非对称排布，靠近安装面的一侧筋条密度更高，长2000mm的整段型材在两端支撑的工况下，中部静载挠度比等厚等筋布局的同规格型材低17%，不需要额外加装加强衬钢就能满足多数自动化机架的刚度要求。端面的拼接定位槽做了0.05mm的公差收窄，常规型材拼接时容易出现的端面高低差问题，在这款型材上靠定位槽的过盈配合就能抵消，拼接后整段机架的平面度能控制在0.1mm/米以内，不需要后期反复调校。槽道内部的卡位凸台做了圆弧过渡，T型螺栓滑入时不会出现卡滞，哪怕是整根2米的型材，螺栓从一端推入也能顺畅滑动到任意安装位置，不会因为凸台棱角刮掉螺栓表面的防锈层。挤压模具的出料口对应型材边角的位置做了微小的圆角修正，挤出的型材边角不会出现锐边，搬运和装配过程中不会划伤操作人员，也不需要额外做倒钝处理。考虑到后期阳极氧化的工艺需求，型材所有外露面的壁厚差控制在1.2mm以内，氧化时不会因为壁厚不均出现色差，表面处理后的色泽均匀度能满足外观件的使用要求。拼接用的端面对接处，特意预留了0.1mm的密封胶槽，搭建有防尘、防切削液需求的设备外罩时，打胶后不会出现胶体外溢的情况，密封性能也比平面对接的型材提升不少。
