20×20规格T型槽工业铝型材截面设计

刚拿到这个截面需求的时候，最先要处理的是T型槽开口处的毛刺残留问题，之前做同规格小批量试切的时候，槽口内侧的切削翻边总卡在T型螺栓的滑入路径上，装配时螺栓卡滞的反馈攒了快半本记录。这次做截面参数的时候，特意把槽口内侧的过渡圆角做了0.2mm的微调，既不会让螺栓头在槽内出现径向窜动，又能让铣削加工时的刀具走刀更顺滑，减少最后去毛刺的人工工时。

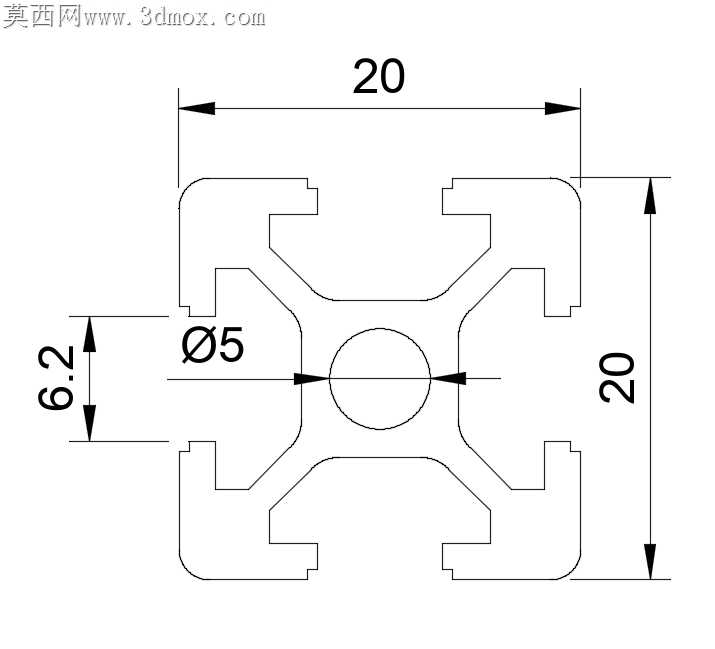

中间的通孔直径定在5mm是反复核对过装配逻辑的，之前试过把孔做到5.2mm，虽然穿线或者穿拉杆的时候更宽松，但型材冷挤的时候芯模的偏移量会超差，整根型材的直线度过不了校直工序的检测，要是缩到4.8mm，配套的标准M5拉杆穿入时又会因为型材长度方向的微小弯曲出现卡滞，尤其是切到1米以上的长料时，孔位同轴度的累积误差会直接让拉杆穿不过去。

截面外轮廓的6.2mm槽边厚度也不是随便标的，之前做轻量化改版的时候试过把这个厚度减到5.8mm，单根型材的重量确实降了近4%，但装角码锁紧的时候，槽边会因为锁紧力过大出现微变形，反复拆装两三次之后槽口就会变宽，后续再装配件的时候锁紧力根本达不到要求。这次定的厚度刚好兼顾了轻量化和结构强度，冷挤成型的时候截面的四个角部填充也更饱满，不会出现边角缺料的瑕疵。

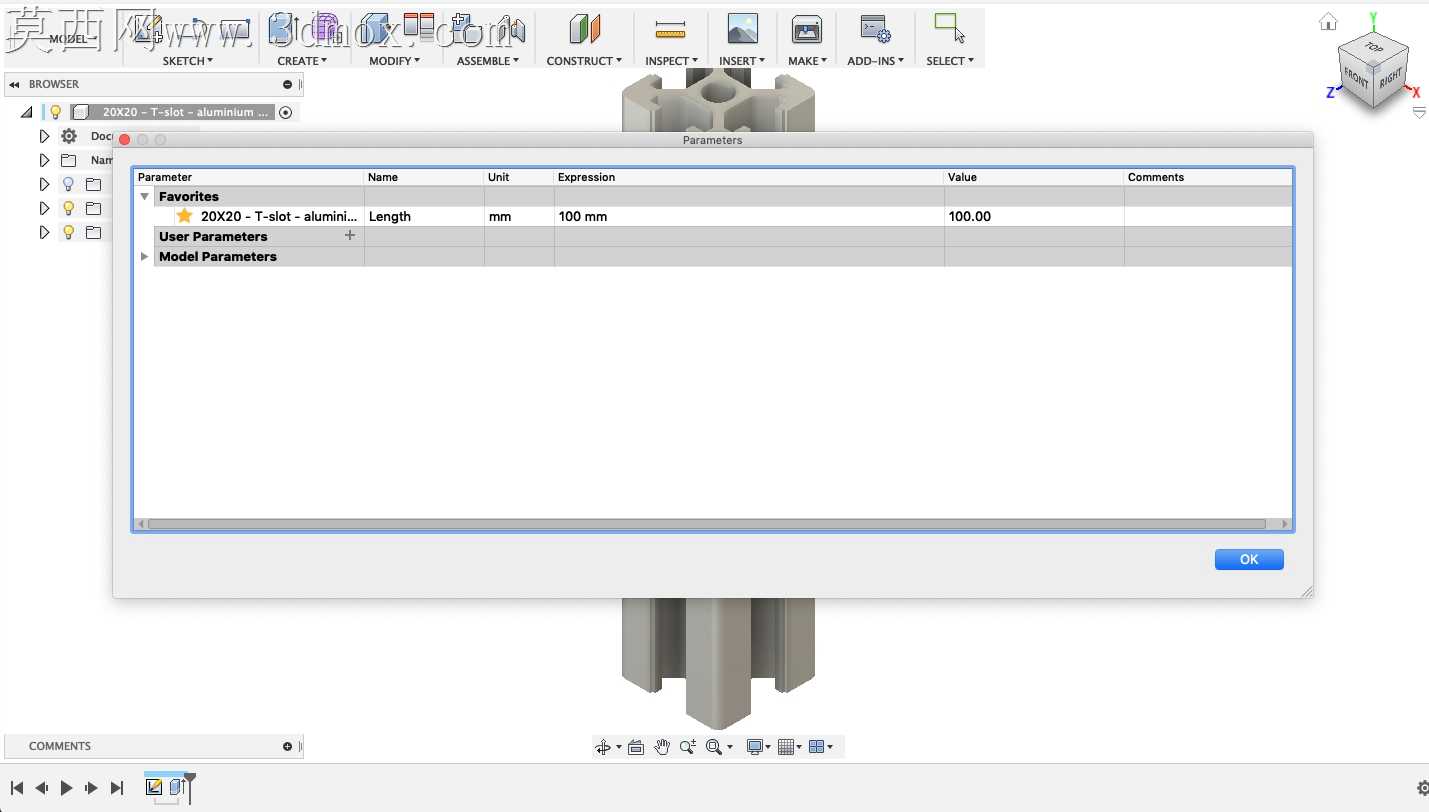

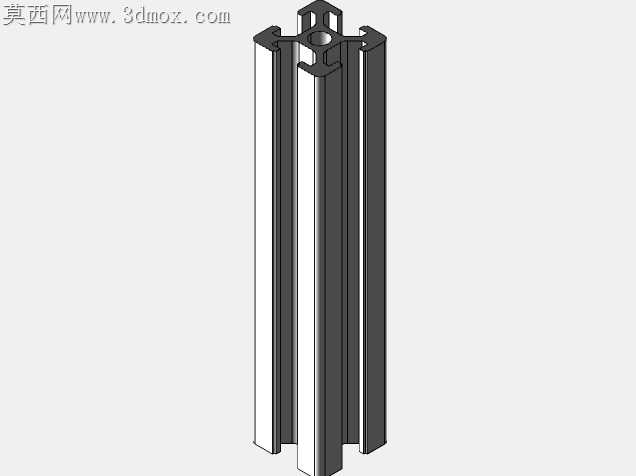

做参数化可调长度的时候，特意避开了跨软件转档容易出的问题，之前直接把参数链接导到通用格式的时候，经常出现长度参数丢失、截面特征错位的情况，这次把长度参数做了独立的特征封装，不管改到100毫米还是更长的规格，截面的槽位、通孔、外轮廓尺寸都不会出现偏移，导出的通用格式文件也不会出现碎面、破边的问题。

之前做实训教学案例的时候，不少学员刚接触铝型材设计总喜欢把槽位做的过深，觉得这样螺栓卡的更稳，实际上槽深超过标准值之后，T型螺栓拧螺母的时候会跟着转，根本没法在不额外扶螺栓的情况下锁紧，这次的槽深刚好卡在标准件的适配尺寸上，装配时把螺栓塞进槽口转90度就能自动卡紧，不用伸手到型材槽里去扶螺栓头，组装小型框架的时候能省不少时间。

四个方向的T型槽对称度也卡了公差，之前有批非对称槽位的型材，客户拿回去做设备外框的时候，相邻两面装的门板出现了高低差，最后整批货都返厂校形，这次的对称度公差控制在0.1mm以内，不管从哪个方向装配件，相邻面的安装面都能保持齐平，不用组装的时候再额外垫垫片调平。
